Lampiran A : Rancang Campur Beton Ringan A-1

(1)

Lampiran A :

Rancang Campur Beton Ringan

A-1

(2)

RANCANG CAMPUR BETON RINGAN DENGAN AGREGAT RINGAN PLASTIK BERDASARKAN METODE SNI 03-3449-2002

Data perencanaan

• Kuat tekan beton (f’

CB

) = 172,4 kg/cm

²

• Nilai tambah/Margin (M) M = k × s

Dengan :

M = nilai tambah

K = tetapan statistik (1,64) S = deviasi standar (70 kg/cm

²

) M = 1,64 × 70 kg/cm

²

= 114,8 kg/cm

²

• Kuat tekan beton ringan yang ditargetkan (f’

CBr

) f’

_CBr

= f’

_CB

+ M

= 172,4 kg/cm

²

+ 114,8 kg/cm

²

= 287,2 kg/cm

²

• Berat isi beton ringan yang disyaratkan (BI

Br

) = 1850 kg/m

³

• Semen yang digunakan OPC (type I/s-550)

• Agregat kasar ringan yang digunakan adalah agregat kasar dari limbah botol plastik (PET) dengan sifat-sifat yang didapat dari hasil pengujian Laboratorium sebagai berikut :

Berat Jenis, ssd = 1,321 Penyerapan Air, % Berat = 1,420

Kadar Lengas = 0

• Agregat halus yang digunakan adalah agregat halus normal (pasir beton) dengan sifat-sifat yang didapat dari hasil pengujian Laboratorium sebagai berikut:

Berat Jenis (Bulk Specific Gravity) = 2,806 Penyerapan Air, % berat = 1,011

Kadar lengas = 0,412

(3)

Perhitungan Rancang Campur

Cek kuat tekan adukan (mortar) terhadap kuat tekan hancur agregat

• Berdasarkan pengujian terhadap agregat kasar ringan di laboratorium, di dapat kuat tekan hancur agregat (f’

_CA

) = 66,178 kg/cm

²

• Kuat tekan beton yang ditargetkan (f’

CBr

) = 287,2 kg/cm

²

• Syarat jumlah fraksi agregat kasar ringan, nf : 0,35 ≤ nf ≤ 0,50 Maka Kuat Tekan Adukan (f’

CM

) yang dibutuhkan :

Untuk nf = 0,35

CBr CM

CA CM

log(f ' f ' ) nf = log(f ' f ' )

0,35(log 66,178 − log f '

CM

) = (log 287, 2 − log f '

_CM

) 0, 35(1,821 log f ' −

CM

) = (2, 458 − log f '

_CM

) 0, 65log f '

CM

= 1,821 kg / cm

²

f '

CM

= 632, 412 kg / cm

²

f’

_CM

= 632,412 kg/cm

²

, adalah batas minimum kuat tekan adukan yang masih dapat digunakan untuk mendapatkan kuat tekan beton yang ditargetkan pada rancang campur beton ringan dengan kuat tekan hancur agregat (f’

CA

) = 66,178 kg/cm

²

.

Untuk nf = 0,50

CBr CM

CA CM

log(f ' f ' ) nf = log(f ' f ' )

0, 50(log 66,178 − log f '

CM

) = (log 287, 2 − log f '

_CM

) 0, 50(1,821 log f ' −

CM

) = (2, 458 − log f '

_CM

) 0, 50 log f '

CM

= 1, 548 kg / cm

²

f '

CM

= 1244, 515 kg / cm

²

A-3

(4)

f’

CM

= 1244,515 kg/cm

²

, adalah batas maksimum kuat tekan adukan yang dapat digunakan pada rancang campur beton ringan dengan kuat tekan hancur agregat (f’

CA

) = 66,178 kg/cm

²

.

• Maka kuat tekan adukan yang dibutuhkan untuk dapat mencapai kuat tekan beton yang ditargetkan adalah 632,412 - 1244,515 kg/cm

²

dengan fraksi agregat kasar ringan (n

_f

) yang digunakan 0,5. Hal ini dimaksudkan agar berat isi beton yang ditargetkan tercapai.

• Cek kuat tekan adukan maksimum yang dibutuhkan pada grafik 7, apakah masih dapat memenuhi kuat tekan maksimum yang tersedia.

• Kuat tekan adukan maksimum pada grafik 7 adalah 545,918 kg/cm

²

, sehingga kuat tekan adukan tersebut yang dipakai pada rancang campur.

Menentukan Susunan Campuran Adukan (BI

_M

)

Berdasarkan grafik 7 diketahui dengan kuat tekan adukan maksimum (f’

_CM

= 545,918 kg/cm

²

), didapatkan susunan campuran adukannya, sebagai berikut:

• Semen = 750 kg/m

³

• Air = 162 kg/m

³

• Pasir = 1500 kg/m

³

Jumlah = Bobot isi total adukan = 2412 kg/m

³

Menentukan Susunan Campuran Beton (BI

Br

) tiap m

³

• Semen = 750 × 0,5 = 375 kg

• Air = 162 × 0,5 = 81 kg

• Pasir = 1500 × 0,5 = 750 kg

• Agregat kasar = 1000 × 0,5 × 1,321 = 658 kg

Jumlah = Bobot isi beton = 1864 kg

(5)

Koreksi susunan campuran beton terhadap kandungan air dalam agregat Dengan memperhitungkan jumlah air yang dapat diserap oleh agregat ringan kasar yang digunakan, yaitu:

Penyerapan agregat ringan plastik (D

a

) = 1,420 % Kadar lengas agregat kasar (D

k

) = 0 % Penyerapan agregat halus (C

a

) = 1,011 % Kadar lengas agregat halus (C

k

) = 0,412 % Hal ini berarti agregat tersebut masih dapat menyerap air, maka:

• Kebutuhan air pencampur :

k a k a

B (C C ) C /100 (D D ) D /100

= − − × − − ×

81 (0, 412 1, 011) 750 /100 (0 1, 420) 658 /100

= − − × − − ×

= 94,84

• Agregat halus

k a

C (C C ) C /100

= + − ×

750 (0, 412 1, 011) 750 /100

= + − ×

= 745,51

• Agregat kasar

k a

D (D D ) D /100

= + − ×

= 658 + (0 1, 420) 658 /100 − ×

= 648,66 kg

Susunan campuran beton ringan setiap 1 m

³

setelah dikoreksi, menjadi :

• Semen = 375 kg

• Air Pencampur = 94,84 kg

• Pasir = 745,51 kg

• Agregat ringan kasar = 648,66 kg

A-5

(6)

Pada proses pembuatan benda uji dilakukan penambahan jumlah air agar memiliki nilai slump yang sama dengan nilai slump Sony sebesar 8 cm. Susunan campuran beton ringan setiap 1 m

³

setelah dilakukan penambahan air, menjadi :

• Semen = 375 kg

• Air Pencampur = 168 kg

• Pasir = 745,51 kg

• Agregat ringan kasar = 648,66 kg

Faktor air semen pada proses pembuatan benda uji sebesar 0,45.

Susunan campuran beton ringan 1 m

³

Sony [22] adalah :

• Semen = 375 kg

• Air Pencampur = 88,5 kg

• Pasir = 750 kg

• Agregat ringan kasar = 650,5 kg

(7)

Lampiran B :

Hasil Pengujian dan Pengolahan Data Material

B-1

(8)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Pasir Alam

Date Tested : 10/8/2007

I II

496 491

(B) Weight of pycnometer filled with water (gr) 668 649 (C) Weight of pycnometer with specimen and water

to calibration mark (gr)

(1) Bulk Specific Gravity 2,696 2,760

(2) Average of Above (3) Bulk Specific Gravity (Saturated Surface Dry Basis) (4) Average of Above

(5) Apparent Specific Gravity 2,756 2,855

(6) Average of Above

(7) Absorption (%) 0,806 1,215

(8) Average of Above (%)

2,793

2,755 (A) Weight of Oven - Dry Specimen in Air (gr)

2,806

1,011 2,728

2,717

OF FINE AGGREGATES

TEST OF SPECIFIC GRAVITY AND ABSORPTION

984 970

C - 500 B

500 = +

C 500 B

A

−

= +

C A B

A

−

= +

% 100 A x

A 500 −

=

(9)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Pasir Alam

Date Tested :

I II

(kg)

(kg) 3,055 3,055

(kg) 4,565 4,654

(kg) 3,510 3,599

(liter) 2 2

(kg/liter) 1,755 1,799 (kg/liter)

(kg/liter) 0,998 0,998

(%) 34,73 34,73

(A) Bulk Specific Gravity of Aggregate 2,728

(W) Unit Weight of Water

Void (%) =

Average 34,73

TEST FOR UNIT WEIGHT AND VOIDS IN FINE AGGREGATES

1,055

(d) Weight of Sample = c - a (e) Volume of Measure = b - a

1,777 (a) Weight of Measure

(b) Weight of Measure + Water (c) Weight of Measure and Sample

(f) Unit Weight of Aggregate = (B) Average of Above

e d

(A W) B 100 % (A W)

× − ×

×

(10)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Pasir Alam

Date Tested : 10/8/2007

I II

500 500

491 493

No.200 Sieve by Washing

1,6

TEST FOR MATERIALS FINER THAN NO.200 SIEVE IN MINERAL AGGREGATES BY WASHING

(B) Dry Weight of Sample after Washing (gr) (C) Percentage of Material Finer Than

1,8 1,4

(A) Original Dry Weight of Sample (gr)

Average of Above (%)

C

-

A

=

% 100 A x

B -

C = A (%)

(11)

Universitas Indonesia Fakultas Teknik

Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Pasir Alam Date Tested : 10/8/2007

Determination of Colour Value :

Lighter/Equal/Darker Colour to that the reference standard (No.3)

5 4

TEST FOR ORGANIC IMPURITIES IN FINE AGGREGATE (ASTM C 40-92)

Nearest Colour of The Liquid of The Test Sample Organic Plate Number 1

2 3 (Standar) Lighter / Equal / Darker Colour to

C

-

A

=

(12)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Agregat Kasar Ringan Buatan Source : Limbah Botol Plastik (PET) Date Tested : 15/8/2007

I II

2468 2462

2500 2500

635 633

(1) Bulk Specific Gravity 1,323 1,319

(2) Average of Above

(3) Ssd Specific Gravity 1,340 1,339

(4) Average of Above

(5) Apparent Specific Gravity 1,346 1,346

(6) Average of Above

(7) Absorption (%) 1,297 1,543

(8) Average of Above (%)

(A) Weight of Oven - Dry Specimen in Air (gr)

TEST OF SPECIFIC GRAVITY AND ABSORPTION OF COARSE AGGREGATES

1,321

1,346 1,340

1,420 (B) Weight of SSD Specimen in Air (gr)

(C) Weight of Saturated Specimen in Water (gr) A

= B-C

C - A

= A

% A 100

A -

B

x

= C - B

= B

(13)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Agregat Kasar Ringan Buatan Source : Limbah Botol Plastik (PET) Date Tested : 15/8/2007

I II

(kg)

(kg) 14,361 14,361

(kg) 11,997 12,132

(kg) 6,908 7,043

(liter) 9,272 9,272 (kg/liter) 0,745 0,760 (kg/liter)

(kg/liter) 0,998 0,998

(%) 42,88 42,88

TEST FOR UNIT WEIGHT AND VOIDS

1,321 (a) Weight of Measure

(W) Unit Weight of Water

(A) Bulk Specific Gravity of Aggregate (B) Average of Above

(f) Unit Weight of Aggregate = (e) Volume of Measure = b - a

Average 42,88

IN COARSE AGGREGATES

(d) Weight of Sample = c - a (c) Weight of Measure and Sample

(b) Weight of Measure + Water

Void (%) =

5,089

0,753 e

d

% ) 100 W A (

B ) B A

( ×

×

−

×

(14)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Kubus 5 x 5 x 5

Source : Limbah Botol Plastik (PET) Date Teste : 20/7/2007

KK5-1 KK5-2 KK5-3

110 135 136

26.2 32.3 32.9

1.312 1.315 1.319

PENGUJIAN BERAT JENIS AGREGAT KASAR RINGAN PLASTIK DENGAN SPESIMEN BERBENTUK KUBUS (5 × 5 × 5)

Sample

Berat SSD spesimen di udara

(gr)

Berat spesimen dalam air

(gr)

Bulk Spesifik Gravity

(15)

Lampiran C :

Hasil Pengujian dan Pengolahan Data

C-1

(16)

Universitas Indonesia Fakultas Teknik Departemen Sipil

LABORATORIUM : KONSTRUKSI BETON & BAJA

Sample : Kubus 5 x 5 x 5

Source : Limbah Botol Plastik (PET) Date Teste : 15/7/2007

KK5-1 50

KK5-2 60

KK5-3 65

Kuat tekan (kg/cm²) Sample

Berat SSD spesimen di udara

(gr)

Berat spesimen dalam air

(gr)

Bulk Spesifik Gravity

PENGUJIAN KUAT TEKAN AGREGAT KASAR RINGAN PLASTIK DENGAN SPESIMEN BERBENTUK KUBUS (5 × 5 × 5)

1.319 1.312

135 32.3 1.315

110 26.2

136 32.9

(17)

Regresi ME Beton BUB

8

-1

y = 319.94x - 0.1054

0.0 1.0 2.0 3.0 4.0 5.0

0.00000 0.00500 0.01000 0.01500

Regangan Aksial Tegangan (kg/cm2 )

Regresi ME Beton BUB

8

-2

y = 308.19x - 0.0151

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0

0.00000 0.00200 0.00400 0.00600 0.00800 0.01000 0.01200 0.01400 Regangan Aksial

Tegangan (kg/cm2 )

Regresi ME Beton BUB

8

-3

y = 304.66x + 0.1063

0.0 1.0 2.0 3.0 4.0 5.0

0.00000 0.00200 0.00400 0.00600 0.00800 0.01000 0.01200 0.01400

Regangan Aksial T e ga ng a n ( k g/ c m

2

)

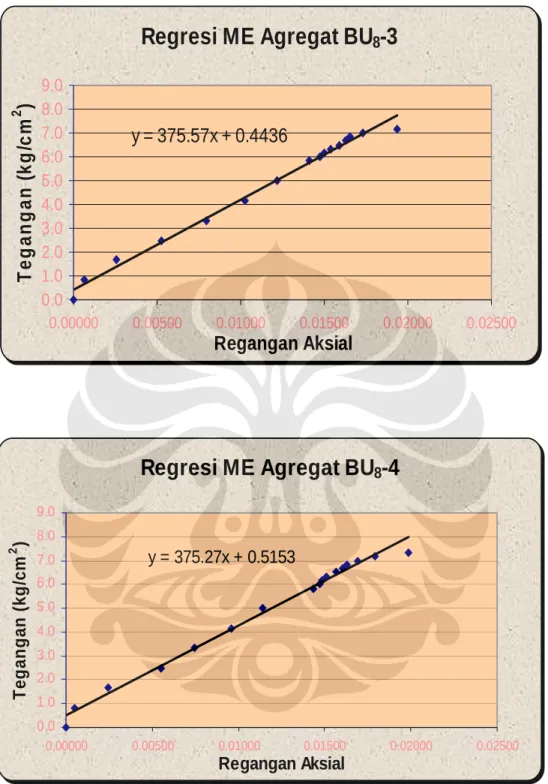

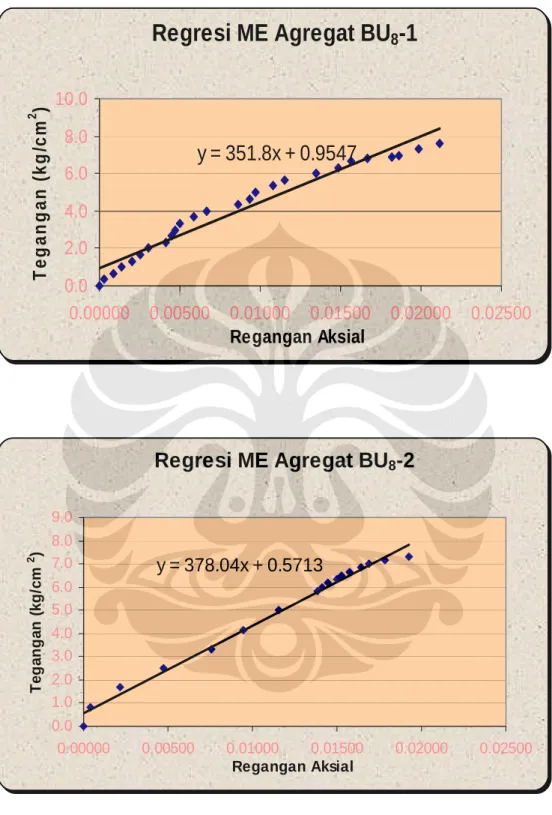

Grafik Regresi Modulus Elastisitas Tarik Beton setiap Benda Uji

(18)

Data-data Benda Uji Kuat Tekan Beton

UMUR SLUMP BERAT

DICOR DITES (HARI) D (cm) L (cm) (cm) (kg)

1 SB15-1 8/10/2007 5/11/2007 28 15 30 8.5 9.607

2 SB15-2 22/10/2007 22/11/2007 28 15 30 8.5 9.345

3 SK10-1 8/10/2007 5/11/2007 28 10 20 8.5 2.928

4 SK10-2 8/10/2007 5/11/2007 28 10 20 8.5 2.834

5 SK10-3 20/11/2007 18/12/2007 28 10 20 8.5 2.895

Hasil Pengujian dan Pengolahan Data Kuat Tekan Beton

UMUR SLUMP BERAT BEBAN L.PENAMPANG TEGANGAN TEG. RATA-RATA

DICOR DITES (HARI) D (cm) L (cm) (cm) (kg) (kg) (cm²) (kg/cm²) (kg/cm²)

1 SB15-1 8/10/2007 5/11/2007 28 15 30 8.5 9.607 23250 176.625 131.6348

2 SB15-2 8/10/2007 5/11/2007 28 15 30 8.5 8.944 22500 176.625 127.3885

3 SK10-1 8/10/2007 5/11/2007 28 10 20 8.5 2.928 14500 78.5 184.7134

4 SK10-2 8/10/2007 5/11/2007 28 10 20 8.5 2.834 14000 78.5 178.3439

5 SK10-3 20/11/2007 18/12/2007 28 10 20 8.5 2.895 14250 78.5 181.5287

Keterangan

SB15 : Benda uji berbentuk silinder ukuran 15 cm x 30 cm SK10 : Benda uji berbentuk silinder ukuran 10 cm x 20 cm

129.5117

181.5287

NO KODE TANGGAL DIMENSI

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT TEKAN BETON DENGAN SPESIMEN BERBENTUK SILINDER

(19)

(20)

Data-data Benda Uji Kuat Lentur Beton

UMUR SLUMP BERAT BEBAN

DICOR DITES (HARI) b (cm) h (cm) p (cm) (cm) (kg) (kg)

1 BL-1 2/10/2007 30/10/2007 28 15 15 54 8.5 22.15 917.43

2 BL-2 2/10/2007 30/10/2007 28 15 15 54 8.5 22.1 968.39

3 BL-3 2/10/2007 30/10/2007 28 15 15 56 8.5 23.2 907.24

Hasil Pengujian dan Pengolahan Data Kuat Lentur Beton

1 BL-1 15 15 54 45 225 917.43 562.5 6880.725 12.2324

2 BL-2 15 15 54 45 225 968.39 562.5 7262.925 12.91186667

3 BL-3 15 15 56 45 225 907.24 562.5 6804.3 12.09653333

Keterangan

BL : Benda uji berbentuk balok ukuran 15 cm x 15 cm x 54 cm

LUAS (A) (cm²) BENTANG (L)

(cm)

BEBAN (P) NO KODE (kg)

p (cm) DIMENSI

h (cm) b (cm)

TEGANGAN LENTUR M/W (kg/cm²) W

1/6.b.h² (cm³)

MOMEN LENTUR 1/6.P.L (kg.cm)

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT LENTUR BETON DENGAN SPESIMEN BERBENTUK BALOK

(21)

12.4136 TEGANGAN RATA-RATA

(kg/cm²)

(22)

Data-data Benda Uji Kuat Tarik Belah Beton

1 SB15-3 22/10/2007 22/11/2007 28 15 300 8.5 9.323

2 SB15-4 22/10/2007 22/11/2007 28 15 300 8.5 9.519

3 SB15-5 22/10/2007 22/11/2007 28 15 300 8.5 9.332

Hasil Pengujian dan Pengolahan Data Kuat Tarik Belah Beton

1 SB15-3 22/10/2007 22/11/2007 28 15 300 10500 1.4862

2 SB15-4 22/10/2007 22/11/2007 28 15 300 10525 1.4897

3 SB15-5 22/10/2007 22/11/2007 28 15 300 10400 1.4720

Keterangan

SB15 : Benda uji berbentuk silinder ukuran 15 cm x 30 cm

1.4827 T

(2P)/(πDL) (kg/cm²)

TEGANGAN RATA-RATA

(kg/cm²) DIMENSI

BEBAN (P) D (cm) L (cm) (kg)

NO KODE

TANGGAL

UMUR (HARI)

DICOR DITES

TANGGAL DIMENSI

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT TARIK BELAH BETON DENGAN SPESIMEN BERBENTUK SILINDER

NO KODE

(23)

Data-data Benda Uji Kuat Geser Beton

1 SK10-4 8/10/2007 13/11/2007 28 10 20 8.5 3.019

2 SK10-5 8/10/2007 13/11/2007 28 10 20.3 8.5 2.8

3 SK10-6 8/10/2007 13/11/2007 28 10 20 8.5 2.913

Hasil Pengujian dan Pengolahan Data Kuat Geser Beton

1 SK10-4 8/10/2007 22/11/2007 28 10 20 200 5500 27.5000

2 SK10-5 8/10/2007 22/11/2007 28 10 20.3 203 4825 23.7685

3 SK10-6 8/10/2007 22/11/2007 28 10 20 200 5025 25.1250

Keterangan

SK10 : Benda uji berbentuk silinder ukuran 10 cm x 20 cm

25.4645 TEGANGAN RATA-RATA

(kg/cm²)

DICOR DITES D (cm) L (cm)

L. PENAMPANG (A) (cm²)

BEBAN (P) (kg)

TEGANGAN GESER (kg/cm²) UMUR

(HARI)

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT GESER BETON DENGAN SPESIMEN BERBENTUK SILINDER

DIMENSI

NO KODE

TANGGAL

(24)

Sampel : BU8-1 Sampel : BU8-2

Berat Sampel : 77 g Berat Sampel : 78 g

0.0 6.00 0 0.0 5.00 0

2.0 6.02 0.02 5.0 5.03 0.03

4.0 6.07 0.07 10.0 5.17 0.17

6.0 6.11 0.11 15.0 5.37 0.37

8.0 6.16 0.16 20.0 5.59 0.59

10.0 6.20 0.20 25.0 5.74 0.74

12.0 6.24 0.24 30.0 5.90 0.90

14.0 6.32 0.32 35.0 6.08 1.08

16.0 6.35 0.35 36.0 6.10 1.10

18.0 6.37 0.37 37.0 6.13 1.13

20.0 6.39 0.39 38.0 6.17 1.17

22.0 6.46 0.46 39.0 6.19 1.19

24.0 6.52 0.52 40.0 6.23 1.23

26.0 6.67 0.67 41.0 6.28 1.28

28.0 6.73 0.73 42.0 6.32 1.32

30.0 6.76 0.76 43.0 6.39 1.39

32.0 6.84 0.84 44.0 6.50 1.50

34.0 6.90 0.90

36.0 7.05 1.05

38.0 7.16 1.16

40.0 7.22 1.22

41.0 7.30 1.30

41.2 7.42 1.42

41.8 7.45 1.45

43.8 7.55 1.55

45.8 7.65 1.65

Perpanjangan (mm) Pembacaan

Beban (kg) Dial Perpanjangan

(mm) Pembacaan

Dial Beban

(kg)

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT TARIK AGREGAT DENGAN SPESIMEN BERBENTUK ANGKA DELAPAN

Berat Penggantung Beban : 667 g Berat Penggantung

Beban : 667 g

(25)

Sampel : BU8-3 Sampel : BU8-4

Berat Sampel : 68 g Berat Sampel : 67 g

0.0 5.00 0 0.0 5.00 0

5.0 5.05 0.05 5.0 5.04 0.04

10.0 5.20 0.20 10.0 5.19 0.19

15.0 5.41 0.41 15.0 5.43 0.43

20.0 5.62 0.62 20.0 5.58 0.58

25.0 5.80 0.80 25.0 5.75 0.75

30.0 5.95 0.95 30.0 5.89 0.89

35.0 6.10 1.10 35.0 6.12 1.12

36.0 6.15 1.15 36.0 6.15 1.15

37.0 6.17 1.17 37.0 6.16 1.16

38.0 6.20 1.20 38.0 6.18 1.18

39.0 6.24 1.24 39.0 6.22 1.22

40.0 6.27 1.27 40.0 6.25 1.25

41.0 6.29 1.29 41.0 6.27 1.27

42.0 6.35 1.35 42.0 6.32 1.32

43.0 6.51 1.51 43.0 6.40 1.40

44.0 6.55 1.55

Berat Penggantung

Beban : 667 g

Beban (kg)

Pembacaan Dial

Perpanjangan (mm) Perpanjangan

(mm) Pembacaan

Dial Beban

(kg)

(26)

Grafik Beban v s Pe rpanjangan PET BU

8

-1

0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8

0.0 10.0 20.0 30.0 40.0 50.0

Beban (kg)

Perpanjangan (mm)

Grafik Beban v s Perpanjangan PET BU

8

-2

0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6

0.0 10.0 20.0 30.0 40.0 50.0

Beban (kg)

Grafik Beban vs Perpanjangan Agregat terhadap Tarik BU

8

-1 & BU

8

-2

(27)

Grafik Beban vs Perpanjangan PET BU

₈

-3

0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6

0.0 10.0 20.0 30.0 40.0 50.0

Beban (kg)

Grafik Beban vs Perpanjangan PET BU

₈

-4

0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8

0.0 10.0 20.0 30.0 40.0 50.0

Be ban (kg)

Perpanjangan (mm)

Grafik Beban vs Perpanjangan Agregat terhadap Tarik BU

₈

-3 & BU

₈

-4

(28)

Data-data Benda Uji Kuat Tarik Agregat

DIBUAT DITES

1 BU8-1 3/9/2007 17/9/2007 2 3 77

2 BU8-2 3/9/2007 17/9/2007 2 3 78

3 BU8-3 3/9/2007 17/9/2007 2 3 68

4 BU8-4 3/9/2007 17/9/2007 2 3 67

Hasil Pengujian dan Pengolahan Data Kuat Tarik Agregat

1 BU8-1 6 0.667 45.8 7.745

2 BU8-2 6 0.667 44.0 7.445

3 BU8-3 6 0.667 43.0 7.278

4 BU8-4 6 0.667 44.0 7.445

BERAT (g)

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT TARIK AGRE DENGAN SPESIMEN BERBENTUK ANGKA DELAPAN

TANGGAL NO

NO KODE

LUAS PENAMPANG

(cm²)

LEBAR PENAMPA

KODE TEBAL

(cm)

BERAT PENGGANTUNG

(kg)

BEBAN MAKSIMUM

(kg)

KUAT TARIK AGREGAT

(kg/cm²)

(29)

EGAT

(30)

Regresi ME Agregat BU 8 -1

y = 351.8x + 0.9547

0.0 2.0 4.0 6.0 8.0 10.0

0.00000 0.00500 0.01000 0.01500 0.02000 0.02500 Regangan Aksial

Te ga n ga n ( k g/ c m

2

)

Regresi ME Agregat BU

8

-2

y = 378.04x + 0.5713

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0

0.00000 0.00500 0.01000 0.01500 0.02000 0.02500 Regangan Aksial

Grafik Regresi Modulus Elastisitas Tarik Agregat BU

₈

-1 & B

(31)

Regresi ME Agregat BU ₈ -3

y = 375.57x + 0.4436

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0

0.00000 0.00500 0.01000 0.01500 0.02000 0.02500

Regangan Aksial Te ga n ga n ( k g/ c m

2

)

Regresi ME Agregat BU

₈

-4

y = 375.27x + 0.5153

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0

0.00000 0.00500 0.01000 0.01500 0.02000 0.02500

Regangan Aksial T e ga nga n ( k g/ c m

2

)

Grafik Regresi Modulus Elastisitas Tarik Agregat BU

8

-3 & BU

8

-4

(32)

Sampel : BUB8-1 Sampel : BUB8-2 Sampel : BUB8-3

Berat Sampel : 76 g Berat Sampel : 80 g Berat Sampel : 83 g

0.0 6.00 0 0.0 6.00 0 0.0 6.00 0

5.0 6.22 0.22 5.0 6.22 0.22 5.0 6.18 0.18

10.0 6.48 0.48 10.0 6.43 0.43 10.0 6.38 0.38

15.0 6.67 0.67 15.0 6.64 0.64 15.0 6.60 0.60

20.0 6.84 0.84 20.0 6.82 0.82 20.0 6.80 0.80

22.0 6.90 0.90 22.0 6.95 0.95 22.0 6.91 0.91

23.0 6.93 0.93 23.0 6.98 0.98

24.0 7.01 1.01

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT TARIK BETON DENGAN SPESIMEN BERBENTUK ANGKA DELAPAN

Beban : 667 g

Beban : 667 g Berat Penggantung Beban : 667 g

Beban (kg)

Penurunan (mm)

Beban (kg)

Penurunan (mm) Pembacaan

Dial

Penurunan (mm)

Beban (kg)

(33)

Grafik Beban vs Perpanjangan PET BUB₈-1

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

0.0 5.0 10.0 15.0 20.0 25.0

Beban (kg)

Perpanjangan (mm)

Grafik Be ban v s Pe rpanjangan PET BUB8-2

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

0.0 5.0 10.0 15.0 20.0 25.0

Be ban (k g)

Perpanjangan (mm)

Grafik Beban vs Perpanjangan PET BUB8-3

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1

0.0 5.0 10.0 15.0 20.0 25.0 30.0

Beban (kg)

Grafik Beban vs Perpanjangan Beton terhadap Tarik

(34)

Data-data Benda Uji Kuat Tarik Agregat

DIBUAT DITES

1 BUB8-1 19/11/2007 13/12/2007 2 3 76

2 BUB8-2 19/11/2007 13/12/2007 2 3 80

3 BUB8-3 19/11/2007 13/12/2007 2 3 83

Hasil Pengujian dan Pengolahan Data Kuat Tarik Agregat

1 BUB8-1 6 0.667 23.0 3.945

2 BUB8-2 6 0.667 22.0 3.778

3 BUB8-3 6 0.667 24.0 4.111

BERAT PENGGAN

TUNG (kg)

HASIL PENGUJIAN DAN PENGOLAHAN DATA KUAT TARIK BETON DENGAN SPESIMEN BERBENTUK ANGKA DELAPAN

NO KODE TANGGAL TEBAL

(cm)

LEBAR PENAMPANG

BERAT (g)

BEBAN MAKSIM UM (kg)

KUAT TARIK BETON (kg/cm²)

NO KODE

LUAS PENAMPANG

(cm²)

(35)

Tgl Cor : 2/11/2007 78

Tgl Tes : 30/11/2007 6

BUB8-1 Beban Tegangan Δ aksial ε aksial E_c

(kg) (kg/cm²) (mm) (kg/cm²)

0 0.000 0.00 0.00000 0.000

5 0.833 0.22 0.00282 295.455

10 1.667 0.48 0.00615 270.833

15 2.500 0.67 0.00859 291.045

20 3.333 0.84 0.01077 309.524

22 3.667 0.90 0.01154 317.778

23 3.833 0.93 0.01192 321.505

Tgl Cor : 2/11/2007 78

Tgl Tes : 30/11/2007 6

BUB8-2 Beban Tegangan Δ aksial ε aksial E_c

(kg) (kg/cm²) (mm) (kg/cm²)

0 0.000 0.00 0.00000 0.000

5 0.833 0.22 0.00282 295.455

10 1.667 0.43 0.00551 302.326

15 2.500 0.64 0.00821 304.688

20 3.333 0.82 0.01051 317.073

22 3.667 0.95 0.01218 301.053

Tgl Cor : 2/11/2007 78

Tgl Tes : 30/11/2007 6

BUB8-2

Beban Tegangan Δ aksial ε aksial E_c

(kg) (kg/cm²) (mm) (kg/cm²)

0 0.000 0.00 0.00000 0.000

5 0.833 0.18 0.00231 361.111

10 1.667 0.38 0.00487 342.105

15 2.500 0.60 0.00769 325.000

20 3.333 0.80 0.01026 325.000

22 3.667 0.91 0.01167 314.286

23 3.833 0.98 0.01256 305.102

24 4.000 1.01 0.01295 308.911

Sampel : Panjang sampel (mm) : Luas sampel (cm²) : Luas sampel (cm²) : Sampel :

Sampel :

Panjang sampel (mm) :

HASIL PENGUJIAN DAN PENGOLAHAN DATA MODULUS ELASTISITAS TARIK BETON DENGAN SPESIMEN BERBENTUK ANGKA DELAPAN

Luas sampel (cm²) :

(36)

Tgl Cor : 22/10/2007 300 Sampel : SB15-3

Tgl Tes : 20/11/2007 150

176.625

Beban Tegangan Δ aksial Δ lateral ε aksial ε lateral E_c υ

(kg) (kg/cm²) ( 0.01 mm) ( 0.01 mm) (kg/cm²)

0 0.000 0.0 0 0.00000 0.00000 0.000 0.00000

1000 5.662 1.8 0.7 0.00009 0.00002 62907.919 0.17111

2000 11.323 3.2 1.2 0.00016 0.00003 70771.408 0.16500

3000 16.985 4.7 1.6 0.00024 0.00004 72277.183 0.14979

4000 22.647 5.9 2.3 0.00030 0.00005 76768.985 0.17153

5000 28.309 8.0 3.0 0.00040 0.00007 70771.408 0.16500

6000 33.970 9.0 3.2 0.00045 0.00007 75489.502 0.15644

7000 39.632 11.0 3.8 0.00055 0.00008 72058.161 0.15200

8000 45.294 12.5 4.5 0.00063 0.00010 72469.922 0.15840

9000 50.955 14.0 4.8 0.00070 0.00011 72793.449 0.15086

10000 56.617 16.0 5.5 0.00080 0.00012 70771.408 0.15125

9000 50.955 14.5 4.5 0.00073 0.00010 70283.330 0.13655

8000 45.294 13.0 3.8 0.00065 0.00008 69682.617 0.12862

7000 39.632 11.0 3.5 0.00055 0.00008 72058.161 0.14000

6000 33.970 9.2 3.2 0.00046 0.00007 73848.426 0.15304

5000 28.309 8.3 2.6 0.00042 0.00006 68213.406 0.13783

4000 22.647 6.5 2.2 0.00033 0.00005 69682.617 0.14892

3000 16.985 5.0 1.8 0.00025 0.00004 67940.552 0.15840

2000 11.323 3.3 0.8 0.00017 0.00002 68626.820 0.10667

1000 5.662 1.7 0.2 0.00009 0.00000 66608.384 0.05176

0 0.000 0.3 0.0 0.00002 0.00000 0.000 0.00000

1000 5.662 2.0 0.6 0.00010 0.00001 56617.127 0.13200

2000 11.323 3.0 1.0 0.00015 0.00002 75489.502 0.14667

3000 16.985 5.0 1.5 0.00025 0.00003 67940.552 0.13200

4000 22.647 6.0 2.0 0.00030 0.00004 75489.502 0.14667

5000 28.309 8.5 3.3 0.00043 0.00007 66608.384 0.17082

6000 33.970 9.5 3.6 0.00048 0.00008 71516.371 0.16674

7000 39.632 11.3 4.0 0.00057 0.00009 70145.113 0.15575

8000 45.294 13.0 4.8 0.00065 0.00011 69682.617 0.16246

9000 50.955 14.5 5.0 0.00073 0.00011 70283.330 0.15172

10000 56.617 16.5 6.0 0.00083 0.00013 68626.820 0.16000

9000 50.955 14.8 5.5 0.00074 0.00012 68858.668 0.16351

8000 45.294 13.6 4.8 0.00068 0.00011 66608.384 0.15529

7000 39.632 11.5 3.6 0.00058 0.00008 68925.198 0.13774

6000 33.970 10.0 3.2 0.00050 0.00007 67940.552 0.14080

5000 28.309 8.8 3.0 0.00044 0.00007 64337.644 0.15000

4000 22.647 6.8 2.5 0.00034 0.00006 66608.384 0.16176

3000 16.985 4.8 1.5 0.00024 0.00003 70771.408 0.13750

HASIL PENGUJIAN DAN PENGOLAHAN DATA MODULUS ELASTISITAS DAN POISSON RATIO BETON DENGAN SPESIMEN BERBENTUK SILINDER

Panjang sampel (mm) : Diameter sampel (mm) :

Siklus 1

Siklus 2 Luas sampel (cm²) :

(37)

(kg) (kg/cm²) ( 0.01 mm) ( 0.01 mm) (kg/cm²)

Si 1

0 0.000 0.3 0.0 0.00002 0.00000 0.000 0.00000

1000 5.662 2.0 0.8 0.00010 0.00002 56617.127 0.17600

2000 11.323 3.0 1.2 0.00015 0.00003 75489.502 0.17600

3000 16.985 5.0 1.7 0.00025 0.00004 67940.552 0.14960

4000 22.647 6.0 2.5 0.00030 0.00006 75489.502 0.18333

5000 28.309 9.0 3.5 0.00045 0.00008 62907.919 0.17111

6000 33.970 10.0 3.8 0.00050 0.00008 67940.552 0.16720

7000 39.632 11.0 4.2 0.00055 0.00009 72058.161 0.16800

8000 45.294 13.0 5.0 0.00065 0.00011 69682.617 0.16923

9000 50.955 15.0 5.2 0.00075 0.00011 67940.552 0.15253

10000 56.617 17.0 6.2 0.00085 0.00014 66608.384 0.16047

9000 50.955 16.0 5.5 0.00080 0.00012 63694.268 0.15125

8000 45.294 14.0 5.0 0.00070 0.00011 64705.288 0.15714

7000 39.632 12.0 4.2 0.00060 0.00009 66053.314 0.15400

6000 33.970 10.0 3.5 0.00050 0.00008 67940.552 0.15400

5000 28.309 9.0 3.0 0.00045 0.00007 62907.919 0.14667

4000 22.647 7.0 2.4 0.00035 0.00005 64705.288 0.15086

3000 16.985 5.0 1.8 0.00025 0.00004 67940.552 0.15840

2000 11.323 4.0 1.0 0.00020 0.00002 56617.127 0.11000

1000 5.662 2.0 0.6 0.00010 0.00001 56617.127 0.13200

0 0.000 0.3 0.0 0.00002 0.00000 0.000 0.00000

Siklus 3

(38)

Regresi ME Beton SB

15

-3 Siklus 1

y = 72075x - 0.3077

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi ME Beton SB

15

-3 Siklus 2

y = 69433x - 0.3499

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi ME Beton SB

15

-3 Siklus 3

y = 67330x - 0.3882

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100

Grafik Regresi Modulus Elastisitas Tekan Beton SB

15

-3 per Siklus

(39)

Regresi Poisson Ratio Beton SB

15

-3 Siklus 1

y = 0.1477x - 1E-07

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regangan Lateral

Regresi Poisson Ratio Beton SB

15

-3 Siklus 2

y = 0.1614x - 3E-06

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi Poisson Ratio Beton SB

15

-3 Siklus 3

y = 0.1599x - 1E-06

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Grafik Regresi Poisson’s Ratio Beton SB

₁₅

-3 per Siklus

(40)

Tgl Cor : 22/10/2007 300 Sampel : SB15-4

Tgl Tes : 20/11/2007 150

176.625

(kg) (kg/cm²) ( 0.01 mm) ( 0.01 mm) (kg/cm²)

0 0.000 0.0 0.0 0.00000 0.00000 0.000 0.00000

1000 5.662 1.6 0.4 0.00008 0.00001 70771.408 0.11000

2000 11.323 3.5 1.2 0.00018 0.00003 64705.288 0.15086

3000 16.985 4.7 1.9 0.00024 0.00004 72277.183 0.17787

4000 22.647 6.4 2.2 0.00032 0.00005 70771.408 0.15125

5000 28.309 7.8 3.0 0.00039 0.00007 72586.060 0.16923

6000 33.970 9.5 3.5 0.00048 0.00008 71516.371 0.16211

7000 39.632 11.2 3.9 0.00056 0.00009 70771.408 0.15321

8000 45.294 12.5 4.4 0.00063 0.00010 72469.922 0.15488

9000 50.955 14.0 5.0 0.00070 0.00011 72793.449 0.15714

10000 56.617 15.6 5.6 0.00078 0.00012 72586.060 0.15795

9000 50.955 14.4 4.8 0.00072 0.00011 70771.408 0.14667

8000 45.294 13.2 4.0 0.00066 0.00009 68626.820 0.13333

7000 39.632 11.0 3.5 0.00055 0.00008 72058.161 0.14000

6000 33.970 10.0 3.2 0.00050 0.00007 67940.552 0.14080

5000 28.309 8.0 2.8 0.00040 0.00006 70771.408 0.15400

4000 22.647 6.8 2.5 0.00034 0.00006 66608.384 0.16176

3000 16.985 4.9 1.5 0.00025 0.00003 69327.094 0.13469

2000 11.323 3.7 1.3 0.00019 0.00003 61207.705 0.15459

1000 5.662 2.0 0.8 0.00010 0.00002 56617.127 0.17600

0 0.000 0.2 0.0 0.00001 0.00000 0.000 0.00000

1000 5.662 1.8 0.6 0.00009 0.00001 62907.919 0.14667

2000 11.323 3.7 1.2 0.00019 0.00003 61207.705 0.14270

3000 16.985 4.5 2.2 0.00023 0.00005 75489.502 0.21511

4000 22.647 6.4 2.5 0.00032 0.00006 70771.408 0.17188

5000 28.309 7.8 3.0 0.00039 0.00007 72586.060 0.16923

6000 33.970 10.5 3.8 0.00053 0.00008 64705.288 0.15924

7000 39.632 11.2 4.2 0.00056 0.00009 70771.408 0.16500

8000 45.294 13.0 4.6 0.00065 0.00010 69682.617 0.15569

9000 50.955 14.2 5.5 0.00071 0.00012 71768.189 0.17042

10000 56.617 15.3 5.8 0.00077 0.00013 74009.316 0.16680

9000 50.955 14.0 4.8 0.00070 0.00011 72793.449 0.15086

8000 45.294 13.3 4.5 0.00067 0.00010 68110.829 0.14887

7000 39.632 10.8 3.8 0.00054 0.00008 73392.572 0.15481

6000 33.970 10.4 3.5 0.00052 0.00008 65327.454 0.14808

5000 28.309 8.2 3.0 0.00041 0.00007 69045.276 0.16098

4000 22.647 7.0 2.5 0.00035 0.00006 64705.288 0.15714

3000 16.985 5.5 1.8 0.00028 0.00004 61764.138 0.14400

2000 11.323 4.0 1.5 0.00020 0.00003 56617.127 0.16500

1000 5.662 1.8 1.0 0.00009 0.00002 62907.919 0.24444

0 0.000 0.2 0.0 0.00001 0.00000 0.000 0.00000

Siklus 1

Siklus 2 Diameter sampel (mm) : Luas sampel (cm²) :

(41)

(kg) (kg/cm²) ( 0.01 mm) ( 0.01 mm) (kg/cm²)

0 0.000 0.2 0.0 0.00001 0.00000 0.000 0.00000

1000 5.662 2.0 0.5 0.00010 0.00001 56617.127 0.11000

2000 11.323 4.0 1.2 0.00020 0.00003 56617.127 0.13200

3000 16.985 5.0 2.0 0.00025 0.00004 67940.552 0.17600

4000 22.647 6.0 2.5 0.00030 0.00006 75489.502 0.18333

5000 28.309 8.0 3.0 0.00040 0.00007 70771.408 0.16500

6000 33.970 11.0 3.8 0.00055 0.00008 61764.138 0.15200

7000 39.632 12.0 4.2 0.00060 0.00009 66053.314 0.15400

8000 45.294 13.0 4.8 0.00065 0.00011 69682.617 0.16246

9000 50.955 13.8 5.7 0.00069 0.00013 73848.426 0.18174

10000 56.617 15.2 6.0 0.00076 0.00013 74496.219 0.17368

9000 50.955 14.0 4.8 0.00070 0.00011 72793.449 0.15086

8000 45.294 13.3 4.5 0.00067 0.00010 68110.829 0.14887

7000 39.632 10.8 4.0 0.00054 0.00009 73392.572 0.16296

6000 33.970 10.0 3.8 0.00050 0.00008 67940.552 0.16720

5000 28.309 8.5 3.5 0.00043 0.00008 66608.384 0.18118

4000 22.647 7.2 2.5 0.00036 0.00006 62907.919 0.15278

3000 16.985 5.5 2.0 0.00028 0.00004 61764.138 0.16000

2000 11.323 3.5 1.7 0.00018 0.00004 64705.288 0.21371

1000 5.662 1.5 0.8 0.00008 0.00002 75489.502 0.23467

0 0.000 0.2 0.0 0.00001 0.00000 0.000 0.00000

Siklus 3

(42)

Regresi ME Beton SB

15

-4 Siklus 1

y = 72608x - 0.8727

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi ME Beton SB

₁₅

-4 Siklus 2

y = 72819x - 1.4388

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100

Regresi ME Beton SB

15

-4 Siklus 3

y = 72518x - 1.4769

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080

Grafik Regresi Modulus Elastisitas Tekan Beton SB

₁₅

-4 per Siklus

(43)

Regresi Poisson Ratio Beton SB

15

-4 Siklus 1

y = 0.1503x + 5E-07

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi Poisson Ratio Beton SB

15

-4 Siklus 2

y = 0.1572x + 1E-06

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi Poisson Ratio Beton SB

15

-4 Siklus 3

y = 0.1626x + 5E-07

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 Regangan Aksial

Grafik Regresi Poisson’s Ratio Beton SB

15

-4 per Siklus

(44)

Tgl Cor : 22/10/2007 300 Sampel : SB15-5

Tgl Tes : 20/11/2007 150

176.625

(kg) (kg/cm²) ( 0.01 mm) ( 0.01 mm) (kg/cm²)

0 0.000 0.0 0.0 0.00000 0.00000 0.000 0.00000

1000 5.662 1.2 0.3 0.00006 0.00001 94361.878 0.11000

2000 11.323 3.5 1.5 0.00018 0.00003 64705.288 0.18857

3000 16.985 4.7 2.0 0.00024 0.00004 72277.183 0.18723

4000 22.647 6.2 2.4 0.00031 0.00005 73054.357 0.17032

5000 28.309 7.8 2.8 0.00039 0.00006 72586.060 0.15795

6000 33.970 9.5 3.2 0.00048 0.00007 71516.371 0.14821

7000 39.632 11.0 3.5 0.00055 0.00008 72058.161 0.14000

8000 45.294 12.8 4.0 0.00064 0.00009 70771.408 0.13750

9000 50.955 14.0 4.5 0.00070 0.00010 72793.449 0.14143

10000 56.617 15.8 5.5 0.00079 0.00012 71667.249 0.15316

9000 50.955 14.4 4.0 0.00072 0.00009 70771.408 0.12222

8000 45.294 12.5 3.8 0.00063 0.00008 72469.922 0.13376

7000 39.632 11.2 3.2 0.00056 0.00007 70771.408 0.12571

6000 33.970 10.0 2.8 0.00050 0.00006 67940.552 0.12320

5000 28.309 8.2 2.5 0.00041 0.00006 69045.276 0.13415

4000 22.647 6.8 1.8 0.00034 0.00004 66608.384 0.11647

3000 16.985 4.8 1.4 0.00024 0.00003 70771.408 0.12833

2000 11.323 3.5 1.0 0.00018 0.00002 64705.288 0.12571

1000 5.662 1.8 0.5 0.00009 0.00001 62907.919 0.12222

0 0.000 0.3 0.0 0.00002 0.00000 0.000 0.00000

1000 5.662 1.6 0.5 0.00008 0.00001 70771.408 0.13750

2000 11.323 3.5 1.5 0.00018 0.00003 64705.288 0.18857

3000 16.985 4.6 2.2 0.00023 0.00005 73848.426 0.21043

4000 22.647 6.8 2.8 0.00034 0.00006 66608.384 0.18118

5000 28.309 7.5 3.0 0.00038 0.00007 75489.502 0.17600

6000 33.970 9.7 3.2 0.00049 0.00007 70041.806 0.14515

7000 39.632 11.5 3.7 0.00058 0.00008 68925.198 0.14157

8000 45.294 13.0 4.0 0.00065 0.00009 69682.617 0.13538

9000 50.955 14.5 4.2 0.00073 0.00009 70283.330 0.12745

10000 56.617 15.8 5.6 0.00079 0.00012 71667.249 0.15595

9000 50.955 14.0 4.0 0.00070 0.00009 72793.449 0.12571

8000 45.294 13.0 3.5 0.00065 0.00008 69682.617 0.11846

7000 39.632 11.0 3.2 0.00055 0.00007 72058.161 0.12800

6000 33.970 9.5 2.6 0.00048 0.00006 71516.371 0.12042

5000 28.309 8.2 1.8 0.00041 0.00004 69045.276 0.09659

4000 22.647 6.5 1.5 0.00033 0.00003 69682.617 0.10154

3000 16.985 4.5 1.2 0.00023 0.00003 75489.502 0.11733

2000 11.323 3.8 1.0 0.00019 0.00002 59596.975 0.11579

1000 5.662 1.8 0.6 0.00009 0.00001 62907.919 0.14667

0 0.000 0.3 0.0 0.00002 0.00000 0.000 0.00000

Siklus 1

Siklus 2 Diameter sampel (mm) : Luas sampel (cm²) :

(45)

(kg) (kg/cm²) ( 0.01 mm) ( 0.01 mm) (kg/cm²)

0 0.000 0.3 0.0 0.00002 0.00000 0.000 0.00000

1000 5.662 1.5 0.5 0.00008 0.00001 75489.502 0.14667

2000 11.323 4.0 1.7 0.00020 0.00004 56617.127 0.18700

3000 16.985 5.0 2.2 0.00025 0.00005 67940.552 0.19360

4000 22.647 6.7 2.8 0.00034 0.00006 67602.539 0.18388

5000 28.309 8.0 3.0 0.00040 0.00007 70771.408 0.16500

6000 33.970 9.0 3.5 0.00045 0.00008 75489.502 0.17111

7000 39.632 10.5 4.0 0.00053 0.00009 75489.502 0.16762

8000 45.294 12.6 4.3 0.00063 0.00009 71894.764 0.15016

9000 50.955 14.6 5.0 0.00073 0.00011 69801.937 0.15068

10000 56.617 16.0 6.0 0.00080 0.00013 70771.408 0.16500

9000 50.955 14.8 5.2 0.00074 0.00011 68858.668 0.15459

8000 45.294 13.0 4.5 0.00065 0.00010 69682.617 0.15231

7000 39.632 11.4 3.8 0.00057 0.00008 69529.805 0.14667

6000 33.970 10.0 3.5 0.00050 0.00008 67940.552 0.15400

5000 28.309 9.0 2.8 0.00045 0.00006 62907.919 0.13689

4000 22.647 8.0 2.2 0.00040 0.00005 56617.127 0.12100

3000 16.985 5.0 1.7 0.00025 0.00004 67940.552 0.14960

2000 11.323 3.0 1.2 0.00015 0.00003 75489.502 0.17600

1000 5.662 2.0 0.4 0.00010 0.00001 56617.127 0.08800

0 0.000 0.2 0.0 0.00001 0.00000 0.000 0.00000

Siklus 3

(46)

Regresi ME Beton SB

₁₅

-5 Siklus 1

y = 72030x - 0.4795

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi ME Beton SB

15

-5 Siklus 2

y = 72068x - 0.7342

0.000 20.000 40.000 60.000 80.000

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100

Regangan Aksial

Te ga nga n ( k g/c m

2

)

Regresi ME Beton SB

15

-5 Siklus 3

y = 71419x - 1.029

0 20 40 60 80

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100

Regangan Aksial

Te ga nga n ( k g/c m

2

)

(47)

Regresi Poisson Ratio Beton SB

15

-5 Siklus 1

y = 0.1365x + 1E-06

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi Poisson Ratio Beton SB

15

-5 Siklus 2

y = 0.1326x + 2E-06

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Regresi Poisson Ratio Beton SB

15

-5 Siklus 3

y = 0.1556x + 1E-07

0.00000 0.00005 0.00010 0.00015

0.00000 0.00020 0.00040 0.00060 0.00080 0.00100 Regangan Aksial

Grafik Regresi Poisson’s Ratio Beton SB

15

-5 per Siklus

(48)

Data-data Benda Uji Kuat Tekan Beton

BERAT

DICOR DITES (kg) p (cm) l (cm) t (cm)

BS-1 12/11/2007 13/11/2007 8.437 50 10 10

BS-2 26/11/2007 27/11/2007 8.585 50 10 10

BS-3 10/12/2007 11/12/2007 8.493 50 10 10

Hasil Pengujian dan Pengolahan Data Kuat Tekan Beton

0 4.000 4.000 4.000

1.00' 4.002 4.001 4.001

2.00' 4.005 4.002 4.002

3.00' 4.007 4.005 4.004

4.00' 4.010 4.008 4.008

1 4.018 4.015 4.016

2 4.026 4.022 4.023

3 4.030 4.028 4.025

4 4.034 4.031 4.032

5 4.040 4.038 4.039

6 4.046 4.044 4.047

7 4.055 4.053 4.056

8 4.062 4.060 4.061

9 4.070 4.062 4.067

10 4.071 4.068 4.068

11 4.072 4.068 4.069

12 4.072 4.068 4.070

13 4.072 4.068 4.070

14 4.072 4.069 4.070

0 0.000E+00 0.000E+00 0.000E+00

1.00' 4.000E-06 2.000E-06 2.000E-06

2.00' 1.000E-05 4.000E-06 4.000E-06

3.00' 1.400E-05 1.000E-05 8.000E-06

4.00' 2.000E-05 1.600E-05 1.600E-05

1 3.600E-05 3.000E-05 3.200E-05

2 5.200E-05 4.400E-05 4.600E-05

3 6.000E-05 5.600E-05 5.000E-05

4 6.800E-05 6.200E-05 6.400E-05

5 8.000E-05 7.600E-05 7.800E-05

6 9.200E-05 8.800E-05 9.400E-05

7 1.100E-04 1.060E-04 1.120E-04

8 1.240E-04 1.200E-04 1.220E-04

9 1.400E-04 1.240E-04 1.340E-04

10 1.420E-04 1.360E-04 1.360E-04

Hari Regangan (BS-1)

Regangan (BS-2)

Regangan (BS 3)

Pembacaan Dial (BS-3)

KODE TANGGAL

HASIL PENGUJIAN DAN PENGOLAHAN DATA SUSUT BETON

DIMENSI

DENGAN SPESIMEN BERBENTUK BALOK

Hari Pembacaan Dial (BS-1)

Pembacaan Dial (BS-2)

(49)

(50)

1 0.000 0.000

1.042 0.002 0.001

1.083 0.005 0.002

1.125 0.007 0.005

1.167 0.010 0.008

2 0.018 0.015

3 0.026 0.022

4 0.030 0.028

5 0.034 0.031

6 0.040 0.038

7 0.046 0.044

8 0.055 0.053

9 0.062 0.060

10 0.070 0.062

11 0.071 0.068

12 0.072 0.068

13 0.072 0.068

14 0.072 0.069

Grafik Penyusutan Beton vs Waktu (BS-1)

0.0E+00 2.0E-05 4.0E-05 6.0E-05 8.0E-05 1.0E-04 1.2E-04 1.4E-04 1.6E-04

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Waktu (Hari)

Regangan

0.0E+00 2.0E-05 4.0E-05 6.0E-05 8.0E-05 1.0E-04 1.2E-04 1.4E-04 1.6E-04

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Waktu (Hari)

Regangan

Grafik Penyusutan Beton vs Waktu)

2.0E-05 4.0E-05 6.0E-05 8.0E-05 1.0E-04 1.2E-04 1.4E-04 1.6E-04

Regangan

0.0E+00 2.0E-05 4.0E-05 6.0E-05 8.0E-05 1.0E-04 1.2E-04 1.4E-04 1.6E-04

0 1 2 3 4 5 6Waktu (Hari)7 8 9 10 11 12 13 14 15

Regangan

(51)

Tgl Cor : 24/9/2007 300 Sampel : SB15-6

Tgl Tes : 22/10/2007 150

9.322

0 0 0.065 2.167E-04 27 27 1.225 4.083E-03

0.15' 0.0104 0.085 2.833E-04 28 28 1.256 4.187E-03

0.30' 0.0208 0.105 3.500E-04 29 29 1.280 4.267E-03

0.45' 0.0313 0.112 3.733E-04 30 30 1.291 4.303E-03

1.00' 0.0417 0.121 4.033E-04 31 31 1.316 4.387E-03

1.15' 0.0521 0.122 4.067E-04 32 32 1.334 4.447E-03

1.30' 0.0625 0.130 4.333E-04 33 33 1.352 4.507E-03

1.45' 0.0729 0.131 4.367E-04 34 34 1.360 4.533E-03

2.00' 0.0833 0.132 4.400E-04 35 35 1.372 4.573E-03

2.15' 0.0938 0.134 4.467E-04 36 36 1.376 4.587E-03

2.30' 0.1042 0.136 4.533E-04 37 37 1.383 4.610E-03

2.45' 0.1146 0.138 4.600E-04 38 38 1.387 4.623E-03

3.00' 0.1250 0.159 5.300E-04 39 39 1.392 4.640E-03

4.00' 0.1667 0.175 5.833E-04 40 40 1.406 4.687E-03

5.00' 0.2083 0.189 6.300E-04 41 41 1.417 4.723E-03

1 1 0.270 9.000E-04 42 42 1.420 4.733E-03

2 2 0.340 1.133E-03 43 43 1.425 4.750E-03

3 3 0.390 1.300E-03 44 44 1.429 4.763E-03

4 4 0.440 1.467E-03 45 45 1.440 4.800E-03

5 5 0.480 1.600E-03 46 46 1.446 4.820E-03

6 6 0.505 1.683E-03 47 47 1.458 4.860E-03

7 7 0.549 1.830E-03 48 48 1.464 4.880E-03

8 8 0.565 1.883E-03 49 49 1.475 4.917E-03

9 9 0.582 1.940E-03 50 50 1.478 4.927E-03

10 10 0.599 1.997E-03 51 51 1.487 4.957E-03

11 11 0.640 2.133E-03 52 52 1.493 4.977E-03

12 12 0.688 2.293E-03 53 53 1.506 5.020E-03

13 13 0.720 2.400E-03 54 54 1.525 5.083E-03

14 14 0.760 2.533E-03 55 55 1.539 5.130E-03

15 15 0.790 2.633E-03 56 56 1.555 5.183E-03

16 16 0.821 2.737E-03 57 57 1.570 5.233E-03

17 17 0.852 2.840E-03 58 58 1.585 5.283E-03

18 18 0.862 2.873E-03 59 59 1.610 5.367E-03

19 19 0.900 3.000E-03 60 60 1.624 5.413E-03

20 20 0.940 3.133E-03 61 61 1.638 5.460E-03

21 21 0.960 3.200E-03 62 62 1.652 5.507E-03

22 22 1.000 3.333E-03 63 63 1.660 5.533E-03

23 23 1.060 3.533E-03 64 64 1.672 5.573E-03

24 24 1.130 3.767E-03 65 65 1.686 5.620E-03

25 25 1.192 3.973E-03 66 66 1.700 5.667E-03

26 26 1.210 4.033E-03

Panjang sampel (mm Diameter sampel (mm) Berat Sampel (kg)

Regangan Hari ΔL

(mm) Regangan

HASIL PENGUJIAN DAN PENGOLAHAN DATA RANGKAK BETON DENGAN SPESIMEN BERBENTUK SILINDER

ΔL Hari (mm)

Waktu Waktu

(52)

Hasil Pengujian dan Pengolahan Data Rangkak

Hari Sampel Batas Bawah Branson Branson Batas Atas Branson

0 2.1667E-04 2.1667E-04 2.1667E-04 2.1667E-04

0.0104 2.8333E-04 2.1805E-04 2.1916E-04 2.2107E-04

0.0208 3.5000E-04 2.1875E-04 2.2044E-04 2.2333E-04

0.0313 3.7333E-04 2.1932E-04 2.2146E-04 2.2514E-04

0.0417 4.0333E-04 2.1981E-04 2.2235E-04 2.2671E-04

0.0521 4.0667E-04 2.2026E-04 2.2315E-04 2.2812E-04

0.0625 4.3333E-04 2.2066E-04 2.2389E-04 2.2942E-04

0.0729 4.3667E-04 2.2104E-04 2.2458E-04 2.3063E-04

0.0833 4.4000E-04 2.2140E-04 2.2522E-04 2.3177E-04

0.0938 4.4667E-04 2.2174E-04 2.2583E-04 2.3285E-04

0.1042 4.5333E-04 2.2206E-04 2.2642E-04 2.3388E-04

0.1146 4.6000E-04 2.2237E-04 2.2697E-04 2.3487E-04

0.1250 5.3000E-04 2.2267E-04 2.2751E-04 2.3582E-04

0.1667 5.8333E-04 2.2376E-04 2.2949E-04 2.3931E-04

0.2083 6.3000E-04 2.2474E-04 2.3126E-04 2.4243E-04

1 9.0000E-04 2.3620E-04 2.5198E-04 2.7903E-04

2 1.1333E-03 2.4495E-04 2.6780E-04 3.0697E-04

3 1.3000E-03 2.5148E-04 2.7960E-04 3.2781E-04

4 1.4667E-03 2.5682E-04 2.8924E-04 3.4483E-04

5 1.6000E-03 2.6137E-04 2.9748E-04 3.5938E-04

6 1.6833E-03 2.6537E-04 3.0470E-04 3.7213E-04

7 1.8300E-03 2.6894E-04 3.1116E-04 3.8354E-04

8 1.8833E-03 2.7217E-04 3.1701E-04 3.9386E-04

9 1.9400E-03 2.7513E-04 3.2235E-04 4.0331E-04

10 1.9967E-03 2.7786E-04 3.2729E-04 4.1202E-04

11 2.1333E-03 2.8039E-04 3.3187E-04 4.2010E-04

12 2.2933E-03 2.8276E-04 3.3614E-04 4.2765E-04

13 2.4000E-03 2.8498E-04 3.4015E-04 4.3473E-04

14 2.5333E-03 2.8707E-04 3.4393E-04 4.4140E-04

15 2.6333E-03 2.8904E-04 3.4749E-04 4.4770E-04

16 2.7367E-03 2.9091E-04 3.5087E-04 4.5367E-04

17 2.8400E-03 2.9269E-04 3.5409E-04 4.5935E-04

18 2.8733E-03 2.9438E-04 3.5715E-04 4.6475E-04

19 3.0000E-03 2.9600E-04 3.6007E-04 4.6991E-04

20 3.1333E-03 2.9754E-04 3.6287E-04 4.7485E-04

21 3.2000E-03 2.9902E-04 3.6554E-04 4.7958E-04

22 3.3333E-03 3.0045E-04 3.6812E-04 4.8412E-04

23 3.5333E-03 3.0181E-04 3.7059E-04 4.8848E-04

24 3.7667E-03 3.0313E-04 3.7297E-04 4.9269E-04

25 3.9733E-03 3.0440E-04 3.7526E-04 4.9674E-04

26 4.0333E-03 3.0562E-04 3.7747E-04 5.0064E-04

27 4.0833E-03 3.0681E-04 3.7961E-04 5.0442E-04

28 4.1867E-03 3.0795E-04 3.8168E-04 5.0807E-04

29 4.2667E-03 3.0906E-04 3.8368E-04 5.1161E-04

30 4.3033E-03 3.1013E-04 3.8562E-04 5.1503E-04

31 4.3867E-03 3.1117E-04 3.8750E-04 5.1835E-04

32 4.4467E-03 3.1218E-04 3.8933E-04 5.2158E-04

33 4.5067E-03 3.1316E-04 3.9110E-04 5.2471E-04

34 4.5333E-03 3.1411E-04 3.9282E-04 5.2775E-04

35 4.5733E-03 3.1504E-04 3.9450E-04 5.3071E-04

36 4.5867E-03 3.1594E-04 3.9613E-04 5.3359E-04

37 4.6100E-03 3.1682E-04 3.9772E-04 5.3639E-04

(53)

Hari Sampel Batas Bawah Branson Branson Batas Atas Branson

39 4.6400E-03 3.1851E-04 4.0077E-04 5.4179E-04

40 4.6867E-03 3.1933E-04 4.0225E-04 5.4439E-04

41 4.7233E-03 3.2012E-04 4.0368E-04 5.4693E-04

42 4.7333E-03 3.2090E-04 4.0509E-04 5.4941E-04

43 4.7500E-03 3.2166E-04 4.0646E-04 5.5183E-04

44 4.7633E-03 3.2240E-04 4.0779E-04 5.5419E-04

45 4.8000E-03 3.2312E-04 4.0910E-04 5.5650E-04

46 4.8200E-03 3.2383E-04 4.1038E-04 5.5876E-04

47 4.8600E-03 3.2452E-04 4.1164E-04 5.6098E-04

48 4.8800E-03 3.2520E-04 4.1286E-04 5.6314E-04

49 4.9167E-03 3.2587E-04 4.1407E-04 5.6527E-04

50 4.9267E-03 3.2652E-04 4.1524E-04 5.6734E-04

51 4.9567E-03 3.2716E-04 4.1640E-04 5.6938E-04

52 4.9767E-03 3.2778E-04 4.1753E-04 5.7138E-04

53 5.0200E-03 3.2839E-04 4.1863E-04 5.7333E-04

54 5.0833E-03 3.2900E-04 4.1972E-04 5.7525E-04

55 5.1300E-03 3.2959E-04 4.2079E-04 5.7714E-04

56 5.1833E-03 3.3016E-04 4.2184E-04 5.7899E-04

57 5.2333E-03 3.3073E-04 4.2286E-04 5.8080E-04

58 5.2833E-03 3.3129E-04 4.2387E-04 5.8258E-04

59 5.3667E-03 3.3184E-04 4.2486E-04 5.8433E-04

60 5.4133E-03 3.3238E-04 4.2584E-04 5.8605E-04

61 5.4600E-03 3.3291E-04 4.2680E-04 5.8775E-04

62 5.5067E-03 3.3343E-04 4.2774E-04 5.8941E-04

63 5.5333E-03 3.3394E-04 4.2866E-04 5.9104E-04

64 5.5733E-03 3.3444E-04 4.2957E-04 5.9265E-04

65 5.6200E-03 3.3494E-04 4.3047E-04 5.9423E-04

66 5.6667E-03 3.3543E-04 4.3135E-04 5.9578E-04

(54)

Grafik Regangan Rangkak Beton vs Waktu

0.0E+00 1.0E-04 2.0E-04 3.0E-04 4.0E-04 5.0E-04 6.0E-04 7.0E-04

0 10 20 30 40 50 60 70 80 90

Waktu (Hari)

Regangan

Batas Baw ah Branson Rangkak Branson Batas Atas Branson

0.0E+00 1.0E-03 2.0E-03 3.0E-03 4.0E-03 5.0E-03 6.0E-03

0 10 20 30 40 50 60 70 80 90

Waktu (Hari)

Regangan

Batas Baw ah Branson Rangkak Branson Batas Atas Branson Hasil Percobaan

0.0E+00 1.0E-03 2.0E-03 3.0E-03 4.0E-03 5.0E-03 6.0E-03

0 10 20 30 40 50 60 70 80 90

Waktu (Hari)

Regangan

Hasil Percobaan Rangkak Branson

(55)

Lampiran D :

Foto-Foto Dokumentasi Skripsi

D-1

(56)

Sampel Pengujian Kuat Tekan Agregat

Proses Pengujian Kuat Tekan Agregat

(57)
