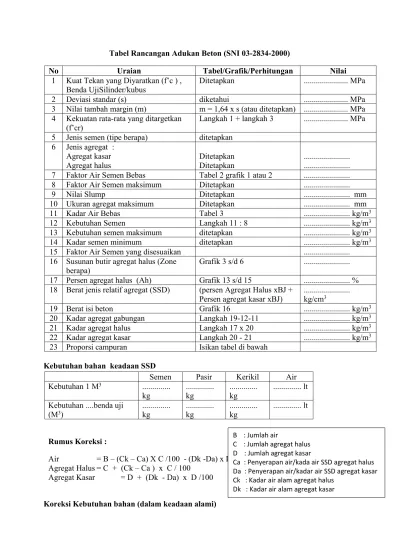

Tabel Rancangan Adukan Beton (SNI 03-2834-2000)
No Uraian Tabel/Grafik/Perhitungan Nilai
1 Kuat Tekan yang Diyaratkan (f’c ) ,
Benda UjiSilinder/kubus Ditetapkan ... MPa
2 Deviasi standar (s) diketahui ... MPa
3 Nilai tambah margin (m) m = 1,64 x s (atau ditetapkan) ... MPa 4 Kekuatan rata-rata yang ditargetkan
(f’cr) Langkah 1 + langkah 3 ... MPa
5 Jenis semen (tipe berapa) ditetapkan
6 Jenis agregat : Agregat kasar
Agregat halus Ditetapkan
Ditetapkan ...
...
7 Faktor Air Semen Bebas Tabel 2 grafik 1 atau 2 ...
8 Faktor Air Semen maksimum Ditetapkan ...
9 Nilai Slump Ditetapkan ... mm
10 Ukuran agregat maksimum Ditetapkan ... mm
11 Kadar Air Bebas Tabel 3 ... kg/m3
12 Kebutuhan Semen Langkah 11 : 8 ... kg/m3
13 Kebutuhan semen maksimum ditetapkan ... kg/m3
14 Kadar semen minimum ditetapkan ... kg/m3
15 Faktor Air Semen yang disesuaikan ...
16 Susunan butir agregat halus (Zone
berapa) Grafik 3 s/d 6 ...
17 Persen agregat halus (Ah) Grafik 13 s/d 15 ... % 18 Berat jenis relatif agregat (SSD) (persen Agregat Halus xBJ +
Persen agregat kasar xBJ) ...
kg/cm3
19 Berat isi beton Grafik 16 ... kg/m3
20 Kadar agregat gabungan Langkah 19-12-11 ... kg/m3 21 Kadar agregat halus Langkah 17 x 20 ... kg/m3 22 Kadar agregat kasar Langkah 20 - 21 ... kg/m3
23 Proporsi campuran Isikan tabel di bawah
Kebutuhan bahan keadaan SSD
Semen Pasir Kerikil Air
Kebutuhan 1 M3 ...
kg ...
kg ...
kg ... lt Kebutuhan ....benda uji
(M3) ...
kg ...
kg ...
kg ... lt
Rumus Koreksi :
Air = B – (Ck – Ca) X C /100 - (Dk -Da) x D /100 Agregat Halus = C + (Ck – Ca ) x C / 100
Agregat Kasar = D + (Dk - Da) x D /100
Koreksi Kebutuhan bahan (dalam keadaan alami)
B : Jumlah air
C : Jumlah agregat halus D : Jumlah agregat kasar
Ca : Penyerapan air/kada air SSD agregat halus Da : Penyerapan air/kadar air SSD agregat kasar Ck : Kadar air alam agregat halus
Dk : Kadar air alam agregat kasar
Semen Pasir Kerikil Air Kebutuhan 1 M3 ...
kg ...
kg ...
kg ... lt Kebutuhan ....benda uji
(M3) ...
kg ...
kg ...
kg ... lt
