© 2009 Sony Corporation 4-133-906-81(1)
Kamera digital
Kamera Digital
DSC-H20
Manual Arahan
···Panduan Pengguna
··· MY MYIDUntuk mengurangkan bahaya kebakaran atau kejutan elektrik, jangan dedahkan unit kepada hujan atau kelembapan.
ARAHAN
KESELAMATAN
PENTING
-SIMPAN ARAHAN INI
BAHAYA
UNTUK MENGURANGKAN
RISIKO KEBAKARAN ATAU
KEJUTAN ELEKTRIK,
PATUHI ARAHAN INI
DENGAN TELITI
Jika bentuk palam tidak padan dengan saluran keluar kuasa, gunakan penyesuai palam sambungan yang sesuai konfigurasinya dengan saluran keluar kuasa.
[Pek bateri
Jika pek bateri tidak dikendali dengan betul, pek bateri akan letus, mengakibatkan satu kebakaran atau lecuran kimia. Memperhatikan amaran-amaran berikut.
• Jangan nyahhimpun.
• Jangan renyuk dan jangan dedahkan pek bateri kepada sebarang kejutan atau kuasa seperti menukul-nukul, menjatuh atau memijakkannya. • Jangan litar pintaskannya dan jangan benarkan
objek-objek logam bersentuhan dengan pangkalan-pangkalan bateri.
• Jangan dedahkannya kepada suhu tinggi melebihi 60 °C seperti di bawah sinaran matahari terus atau di dalam sebuah kereta yang diletak di bawah matahari.
• Jangan bakar atau hapuskannya dengan api. • Jangan kendalikan bateri-bateri ion lithium
yang rosak atau terbocor.
• Pastikan untuk mengecaskan pek bateri dengan menggunakan satu pengecas bateri Sony yang asli atau satu peranti yang boleh mengecaskan pek bateri.
• Jauhkan pek bateri daripada capaian kanak-kanak kecil.
• Pastikan pek bateri kering.
• Hanya ganti dengan jenis yang sama atau bersamaan seperti disyorkan oleh Sony. • Hapuskan pek-pek bateri yang telah digunakan
dengan segera seperti yang diterangkan dalam arahan.
[Pengecas bateri
Walaupun lampu CHARGE tidak menyala, pengecas bateri tidak ditanggalkan daripada sumber kuasa Arus Ulang-alik selama ia disambung kepada saluran keluar dinding. Jika sesuatu kesusahan berlaku ketika menggunakan pengecas bateri, padamkan kuasa dengan segera dengan menanggalkan palam daripada saluran keluar dinding.
Bahasa Malaysia
AMARAN
MY
Jadual kandungan
Nota-nota mengenai menggunakan kamera ... 5
Langkah permulaan
... 7
Memeriksa aksesori-aksesori yang dibekalkan ... 7
Mengenal pasti bahagian-bahagian ... 8
Mengecas pek bateri ... 9
Masukkan pek bateri/satu “Memory Stick Duo” (dijual berasingan)... 11
Mengatur jam ... 13
Menangkap/menonton imej-imej
... 15
Menangkap imej-imej ... 15
Menonton imej-imej ... 16
Menggunakan fungsi-fungsi tangkapan
... 17
Memaparkan penunjuk-penunjuk yang minimum (Ambil gambar dgn mudah)... 17
Mengesan senyuman dan menangkapkannya secara automatik (Pengatup Senyum)... 18
Mengesan keadaan-keadaan tangkapan secara automatik (Pengecaman Adegan) ... 19
Memfokus pada muka subjek (Pengesanan muka)... 21
Menangkap tangkapan diambil dari dekat (Makro)... 22
Menggunakan pemasa diri ... 22
Memilih satu mod denyar ... 23
Menukar paparan skrin ... 23
Memilih saiz imej untuk memadani penggunaan... 24 Menggunakan mod Tangkapan yang memadani adegan
Menonton imej-imej pegun dengan muzik (Pertunjukan Slaid) ... 31
Memilih format paparan (Mod Pandangan)... 32
Memadam imej-imej
... 33
Memadam imej-imej ... 33
Memadam semua imej (Format)... 34
Menyambung kepada peranti-peranti lain
... 35
Menonton imej-imej pada sebuah televisyen ... 35
Mencetak imej-imej pegun ... 35
Menggunakan kamera dengan sebuah komputer ... 37
Menukar seting kamera
... 41
Menukar bunyi-bunyi operasi ... 41
Menggunakan item-item MENU... 42
Menggunakan item-item (Seting) ... 45
Lain-lain
... 47
Senarai ikon dipaparkan pada skrin... 47
Membelajari lebih banyak mengenai kamera (“Panduan buku Cyber-shot”)... 50
Pencari silapan ... 51
Langkah-langkah beringat... 54
x
Nota-nota mengenai menggunakan kamera
Memori dalaman dan salinan “Memory Stick Duo”
Jangan padamkan kamera, tanggalkan pek bateri, atau tanggalkan “Memory Stick Duo” ketika lampu capaian sedang menyala. Kalau tidak, data memori dalaman atau “Memory Stick Duo” mungkin telah rosak. Pastikan satu salinan data dilaksanakan untuk melindungi data anda.
Mengenai fail-fail pengurusan Apabila anda masukkan satu “Memory Stick Duo” tanpa satu fail pengurusan ke dalam kamera dan hidupkan kuasa, sebahagian kapasiti “Memory Stick Duo” digunakan untuk mencipta satu fail pengurusan secara automatik. Ia mungkin mengambil sedikit masa sehingga anda boleh melaksanakan operasi yang berikut.
Nota-nota mengenai rakaman/ main balik
•Sebelum anda mula rakaman, lakukan rakaman percubaan untuk memastikan bahawa kamera berfungsi dengan betul. •Kamera tidak tahan debu, tidak kalis cepuk
dan tidak kalis air. Baca “Langkah-langkah beringat” (muka surat 54) sebelum mengoperasikan kamera.
•Elakkan mendedahkan kamera kepada air. Jika air masuk ke dalam kamera, satu pincang tugas mungkin berlaku. Dalam sesetengah kes, kamera tidak boleh diperbaiki.
•Jangan tujukan kamera kepada matahari atau cahaya terang yang lain. Ia mungkin menyebabkan pincang tugas kamera. •Jangan gunakan kamera berdekatan satu
tempat yang menghasilkan gelombang-gelombang radio yang kuat atau
•Jangan goncang atau pukul kamera. Ia mungkin menyebabkan satu pincang tugas dan anda mungkin tidak boleh merakam imej-imej. Tambahan pula, media rakaman mungkin menjadi tidak stabil atau data imej mungkin akan dirosakkan.
•Bersihkan permukaan lampu denyar sebelum mengguna. Kepanasan pancaran lampu denyar mungkin menyebabkan kekotoran pada permukaan lampu denyar menjadi nyahwarna atau melekat pada permukaan lampu denyar, menghasilkan pancaran cahaya yang tidak mencukupi. Nota-nota mengenai skrin LCD dan lensa-lensa
•Skrin LCD dibuat dengan menggunakan teknologi ketepatan tinggi yang sangat tinggi oleh itu lebih daripada 99.99% piksel-piksel adalah beroperasi untuk kegunaan berkesan. Walau bagaimanapun, beberapa bintik kecil hitam dan/atau terang (putih, merah, biru atau hijau) mungkin muncul pada skrin LCD. Bintik-bintik ini adalah hasil biasa proses penghasilan, dan tidak menjejas rakaman. •Apabila aras bateri menjadi rendah, lensa mungkin berhenti bergerak. Masukkan satu pek bateri yang telah dicas dan hidupkan kamera sekali lagi.
Mengenai suhu kamera
Kamera dan bateri anda mungkin menjadi panas akibat penggunaan berterusan, tetapi ia bukan satu pincang tugas.
Mengenai perlindungan terlampau panas
Bergantung kepada kamera dan suhu bateri, anda mungkin tidak dapat merakam wayang gambar atau kuasa mungkin dipadamkan
Mengenai keserasian data imej •Kamera mematuhi piawaian sedunia DCF
(Design rule for Camera File system) yang ditubuhkan oleh JEITA (Japan Electronics and Information Technology Industries Association).
•Sony tidak menjamin bahawa kamera akan memain balikkan imej-imej yang dirakam atau disunting dengan peralatan lain, atau peralatan lain akan dapat memain balik imej-imej yang dirakam dengan kamera. Amaran mengenai hak cipta Program-program televisyen, filem-filem, pita-pita video dan bahan-bahan lain mungkin dihakciptakan. Rakaman bahan-bahan tersebut yang tidak diberi kebenaran mungkin bertentangan dengan peruntukan undang-undang hak cipta.
Tiada ganti rugi bagi kandungan yang rosak atau kegagalan rakaman
Sony tidak akan mengganti rugi bagi kegagalan untuk merakam atau kehilangan atau kerosakan kandungan rakaman yang disebabkan oleh satu pincang tugas kamera atau media rakaman, dll.
L
angkah
permulaa
n
Langkah permulaan
Memeriksa aksesori-aksesori yang
dibekalkan
•Pengecas bateri BC-CSGB/CSGC/CSGD/ CSGE (1)
•Kord kuasa (1)
(tidak dibekalkan di Amerika Syarikat dan Kanada)
•Pek bateri boleh dicas semula NP-BG1 (1)/ Selongsong bateri (1)
•Kabel USB, A/V untuk pangkalan berbilang guna (1)
•Tali pergelangan tangan (1)
x
Menggunakan tali
pergelangan tangan dan
tali penutup lensa
Pasangkan tali pergelangan tangan dan letakkan tangan anda melalui lingkaran untuk mengelakkan kamera daripada kerosakan yang diakibatkan oleh kejatuhan.Cangkut bagi tali pergelangan tangan
Cangkut untuk tali penutup lensa
L
angkah
permulaa
n
Mengenal pasti bahagian-bahagian
A Butang (Senyum) B Butang ON/OFF (Kuasa) C Mod dial
D Butang pengatup
E Untuk menangkap gambar: Tuas W/T (Zum)
Untuk menonton: Tuas (Zum main balik)/tuas (Indeks)
F Mikrofon G Denyar
H Cangkut untuk tali penutup lensa I Lampu pemasa diri /lampu Pengatup
Senyum /Cahaya AF J Lensa-lensa K Skrin LCD L Pembesar suara
M Cangkut bagi tali pergelangan tangan N Butang (Main balik)
O Butang kawalan
Menu hidup: v/V/b/B/z Menu padam: DISP/ / / P Butang (Padam) Q Butang MENU R Bekas tripod
•Gunakan satu tripod dengan satu skru yang panjangnya kurang daripada 5.5 mm. Kalau tidak, anda tidak boleh mengekalkan kamera dengan tegap, dan kerosakan kepada kamera mungkin berlaku.
S Penutup bateri/“Memory Stick Duo” T Slot kemasukan bateri
U Slot “Memory Stick Duo” V Penyambung berbilang W Tuas lenting bateri X Lampu capaian
L
angkah
permulaa
n
Mengecas pek bateri
1
Masukkan pek bateri ke
dalam pengecas bateri.
•Anda boleh mengecas bateri walaupun apabila ia separuh dicaskan.
2
Sambungkan
pengecas bateri
kepada saluran
keluar dinding.
Jika anda terus mengecas pek bateri untuk lebih kurang satu jam lagi selepas lampu CHARGE terpadam, cas akan tahan lebih lama sedikit (cas penuh).
Lampu CHARGE Nyala: Mengecas
Padam: Pengecasan selesai (cas biasa)
Pek bateri
Lampu CHARGE
Bagi pengguna-pengguna di Amerika Syarikat dan Kanada
Palam
Lampu CHARGE
Kord kuasa
Bagi pengguna-pengguna di negara/rantau selain daripada Amerika Syarikat dan Kanada
L
angkah
permulaa
n
x
Masa mengecas
•Jadual atas menunjukkan masa yang diperlu untuk mengecaskan satu pek bateri yang telah dihauskan sepenuhnya pada satu suhu 25°C. Pengecasan mungkin mengambil masa lebih lama bergantung kepada keadaan-keadaan penggunaan dan suasana.
•Sambungkan pengecas bateri kepada saluran keluar dinding terdekat.
•Apabila pengecasan telah selesai, tanggalkan kord kuasa daripada saluran keluar dinding, dan tanggalkan pek bateri daripada pengecas bateri.
•Pastikan untuk menggunakan pek bateri atau pengecas bateri jenama Sony yang asli.
x
Hayat bateri dan bilangan imej yang anda boleh rakam/tonton
Cara pengukuran berasaskan piawaian CIPA. (CIPA: Camera & Imaging Products Association)
•Hayat bateri dan bilangan imej pegun mungkin berbeza bergantung kepada seting kamera.
Masa Cas penuh Masa Cas biasa
Lebih kurang 330 minit Lebih kurang 270 minit
Nota
Hayat bateri (minit) Bilangan Imej Merakam imej-imej pegun Lebih kurang 145 Lebih kurang 290 Menonton imej-imej pegun Lebih kurang 320 Lebih kurang 6400
Nota
z
Menggunakan kamera di luar negara
Anda boleh menggunakan kamera, pengecas bateri (yang dibekalkan), dan Alat Suai Arus Ulang-alik AC-LS5K (dijual berasingan) di sebarang negara atau rantau di mana sumber kuasa adalah di antara 100 V hingga 240 V AC, 50/60 Hz.
Jangan gunakan transformer elektronik (penukar lancong). Ini mungkin menyebabkan satu pincang tugas.
L
angkah
permulaa
n
Masukkan pek bateri/satu “Memory
Stick Duo” (dijual berasingan)
1
Buka penutup.
2
Masukkan “Memory Stick
Duo” (dijual berasingan).
Dengan sebelah pangkalan menghala ke arah LCD, masukkan “Memory Stick Duo” sehingga ia mengklik masuk ke tempatnya.
3
Masukkan pek bateri.
Masukkan bateri ketika menekan tuas mengikut arah anak panah.
L
angkah
permulaa
n
x
“Memory Stick” yang anda
boleh guna
“Memory Stick Duo”Anda juga boleh menggunakan satu “Memory Stick PRO Duo” atau “Memory Stick PRO-HG Duo” dengan kamera.
Untuk butiran lanjut mengenai bilangan imej/ masa yang boleh dirakam, lihat muka surat 25, 29. Jenis “Memory Stick” atau kad memori yang lain tidak serasi dengan kamera. “Memory Stick”
Anda tidak boleh menggunakan satu “Memory Stick” dengan kamera.
x
Untuk mengeluarkan
“Memory Stick Duo”
•Jangan sekali-kali mengeluarkan “Memory Stick Duo”/pek bateri apabila lampu capaian sedang menyala. Ini mungkin menyebabkan kerosakan pada data dalam “Memory Stick Duo”/memori dalaman.
x
Apabila tidak ada “Memory
Stick Duo” dimasukkan
Imej-imej disimpan dalam memori dalaman kamera (lebih kurang 11 MB). Untuk menyalin imej-imej daripada memori dalaman kepada satu “Memory Stick Duo”, masukkan “Memory Stick Duo” ke dalam kamera, kemudian pilih MENU t (Seting) t (Alat “Memory Stick”) t [Salin].
x
Untuk mengeluarkan pek
bateri
x
Memeriksa baki cas bateri
Satu penunjuk baki cas muncul pada bahagian kiri atas skrin LCD.•Ia mengambil masa lebih kurang satu minit untuk penunjuk baki cas yang betul muncul. •Penunjuk baki cas mungkin tidak betul di
bawah sesetengah keadaan.
•Jika pek bateri NP-FG1 (dijual berasingan) digunakan, paparan minit juga ditunjukkan selepas penunjuk baki cas.
•Kapasiti bateri berkurangan selepas masa panjang dan penggunaan berulangan. Apabila masa operasi setiap cas berkurangan dengan mendadak, pek bateri perlu diganti. Beli satu pek bateri yang baru.
•Jika kamera sedang dihidupkan dan anda tidak mengoperasikan kamera untuk lebih kurang tiga minit, kamera memadam secara automatik (Fungsi pemadaman automatik).
Nota
Pastikan lampu capaian tidak menyala, kemudian tolak “Memory Stick Duo” ke dalam sekali.
Lampu capaian
Nota
Gelongsorkan tuas lenting bateri. Pastikan agar tidak menjatuhkan pek bateri.
Tuas lenting bateri
L
angkah
permulaa
n
Mengatur jam
1
Tekan butang ON/OFF
(Kuasa).
Kamera dihidupkan.
•Ia mungkin mengambil masa untuk kuasa dihidupkan dan membenarkan operasi.
2
Memilih satu item seting
dengan v/V pada butang
kawalan, kemudian tekan
z.
Form.Tarikh&Masa: Memilih format
paparan tarikh dan waktu.
Jimat Masa Siang: Pilih Jimat Masa
Siang Hidup/Padam.
Tarikh & Masa: Mengatur tarikh dan
waktu.
Butang ON/OFF (Kuasa)
Butang kawalan
L
angkah
permulaa
n
•Kamera tidak mempunyai satu ciri untuk menindih tarikh-tarikh pada imej-imej. Dengan menggunakan “PMB” dalam CD-ROM (yang dibekalkan), anda boleh mencetak atau menyimpan imej-imej dengan tarikh.
x
Mengatur tarikh dan waktu sekali lagi
Tekan butang MENU, kemudian pilih (Seting) t (Seting Jam) (muka surat 46).
4
Pilih [Ke berikut], kemudian tekan z.
5
Pilih kawasan yang anda
diingini dengan b/B pada
butang kawalan, kemudian
tekan z.
6
Pilih [OK], kemudian tekan z.
Menang
kap/me
nonton imej-imej
Menangkap/menonton imej-imej
Menangkap imej-imej
1
Atur kamera kepada
(Pelarasan auto pintar),
kemudian tekan butang
ON/OFF (Kuasa).
Untuk menangkap wayang gambar, aturkan mod dial kepada (Mod Wayang) (muka surat 28).
2
Pegang kamera dengan
tegap seperti diilustrasikan.
•Gerakkan tuas W/T (Zum) ke arah T untuk menzum masuk, ke arah W untuk menzum keluar.
Menggerakkan tuas sedikit menzum dengan perlahan dan menggerakkan tuas sepenuhnya menzum dengan cepat.
3
Tekan butang pengatup
separuh ke bawah untuk
memfokus.
dipaparkan untuk menunjukkan bahawa SteadyShot sedang berfungsi. Apabila imej berada dalam fokus, satu bunyi bip kedengaran dan penunjuk z menyala. Jarak tangkap terdekat adalah lebih kurang 2 cm (W)/ 90 cm (T) (dari lensa). Mod dial Butang ON/OFF (Kuasa) Tuas W/T (Zum) Sebelah T Sebelah W Tanda SteadyShot Butang pengatup Kunci AE/AF
Menangk
ap/men
onton ime
j-imej
Menonton imej-imej
1
Tekan butang
(Main
balik).
Imej tangkapan terakhir dipaparkan.
•Apabila imej-imej pada “Memory Stick Duo” yang dirakam dengan kamera lain tidak boleh dimain balik pada kamera ini, tontoni imej-imej tersebut dalam [PndanganFolder] (muka surat 32).
x
Memilih imej berikut/sebelum
Pilih satu imej dengan B (berikut)/b (sebelum) pada butang kawalan.x
Memadam satu imej
1Tekan butang (Padam).2Pilih [Imej Ini] dengan v pada butang kawalan, kemudian tekan z.
x
Kembali kepada imej-imej
tangkapan
Tekan butang pengatup separuh ke bawah.
x
Memadamkan kamera
Tekan butang ON/OFF (Kuasa).
Butang (Main balik)
Butang kawalan
Butang (Padam) Butang kawalan
Meng
guna
kan fu
ngsi-fungsi tangkapa
n
Menggunakan fungsi-fungsi tangkapan
Memaparkan penunjuk-penunjuk yang
minimum (Ambil gambar dgn mudah)
Mod ini menggunakan bilangan seting yang minimum. Saiz teks menambah dan penunjuk-penunjuk menjadi mudah dilihat.
1
Atur mod dial kepada
(Ambil
gambar dgn mudah).
Aksi Bagaimana menukar
Pemasa Kendiri Tekan pada butang kawalan t Pilih [Pemasa Kendiri 10 Saat] atau [Pemasa Kendiri Dipadamkan].
Saiz Imej Tekan MENU t Pilih [Besar] atau [Kecil] daripada [Saiz Imej]. Denyar Tekan pada butang kawalan t Pilih [Auto denyar] atau [Denyar
Dipadamkan]/Tekan MENU t [Denyar] t Pilih [Auto] atau [Padam].
z
Mengenai mod Lihat dgn Mudah
Apabila anda menekan butang (Main balik) dengan mod dial diatur kepada (Ambil gambar dgn mudah), teks pada skrin main balik menjadi lebih besar dan lebih mudah dilihat. Tambahan, fungsi-fungsi yang boleh diguna adalah terhad.
Butang (Padam): Anda boleh memadam imej yang sedang dipaparkan. Pilih [OK]t z.
Butang MENU: Anda boleh memadam imej yang sedang dipaparkan dengan [Padam Imej Tunggal], memadam semua imej dalam satu folder dengan [Padam Semua Imej].
Mengesan senyuman dan menangkapkannya
secara automatik (Pengatup Senyum)
1
Tekan butang (Senyum).
2
Tunggu mengesan satu
senyuman.
Apabila aras senyuman melebihi titik b pada penunjuk, kamera menangkap imej-imej secara automatik. Apabila anda menekan butang (Senyum) sekali lagi, Pengatup Senyum tamat.
•Jika anda menekan butang pengatup semasa Pengatup Senyum, kamera menangkapkan imej, kemudian kembali kepada mod Pengatup Senyum.
Butang (Senyum)
Bingkai Pengesanan muka Penunjuk Sensitiviti Kesan Senyum
z
Petua-petua untuk menangkap senyuman dengan lebih baik
1Jangan tutup mata dengan rambut depan.
2Cuba mengorientasikan muka di hadapan kamera dan berada pada aras yang sama sebaik mungkin. Kadar pengesanan adalah lebih tinggi apabila mata disempitkan.
3Memberi satu senyuman jelas dengan satu mulut terbuka. Senyuman dikesan dengan lebih mudah apabila gigi ditunjukkan.
Meng
guna
kan fu
ngsi-fungsi tangkapa
n
Mengesan keadaan-keadaan tangkapan
secara automatik (Pengecaman Adegan)
1
Atur mod dial kepada
(Pelarasan auto pintar).
2
Tujukan kamera kepada subjek.
Apabila kamera mengenali satu adegan, satu ikon Pengecaman Adegan, (Samar-samar),(Potret Samar-samar), (Twilight dgn tripod), (Cahaya latar), (Potret Cahaya latar), (Landskap), (Makro) atau
(Potret) dipaparkan pada skrin LCD.
3
Tekan butang pengatup separuh ke bawah untuk memfokus
pada subjek, kemudian tangkapkan imej-imej.
z
Menangkap dua imej dengan seting yang berlainan dan pilih
yang anda suka
Tekan butang MENU, kemudian pilih (Pengecaman Adegan)
t
(Termaju) dengan v/V/b/B pada butang kawalan.Apabila kamera mengenali satu adegan yang sukar untuk ditangkap ( (Samar-samar), (Potret Samar-samar), (Twilight dgn tripod), (Cahaya latar), (Potret Cahaya latar)), ia tukar seting seperti berikut dan menangkap dua imej dengan kesan yang berlainan.
Apabila menangkap dengan Pengecaman Adegan diatur kepada [Termaju], kamera secara automatik mengambil dua tangkapan apabila (Potret) dikenali. Satu imej tanpa mata-mata tertutup dipilih, dipaparkan dan dirakamkan secara automatik.
Tangkapan pertama Tangkapan kedua Ditangkap dalam mod Segerak
Pelahan
Menangkap dengan kepekaan ditambahkan untuk mengurangkan kekaburan
Ditangkap dalam mod Segerak Pelahan dengan menggunakan muka yang paling diterangkan oleh lampu denyar sebagai rujukan
Menangkap dengan kepekaan ditambahkan dengan menggunakan muka yang paling diterangkan oleh lampu denyar sebagai rujukan untuk mengurangkan kekaburan
Ditangkap dalam mod Segerak Pelahan
Menangkap dengan satu kelajuan pengatup yang lebih lambat dan kepekaan tidak ditambahkan
Menangkap dengan menggunakan lampu denyar
Menangkap dengan keterangan latar belakang dan kontras dilaraskan (DRO plus)
Menangkap dengan menggunakan muka yang paling diterangkan oleh lampu denyar sebagai rujukan
Menangkap dengan muka dan keterangan latar belakang dan kontras dilaraskan (DRO plus)
Meng
guna
kan fu
ngsi-fungsi tangkapa
n
Memfokus pada muka subjek
(Pengesanan muka)
Kamera mengesan muka subjek dan memfokus padanya. Anda boleh memilih subjek yang mana diberi keutamaan apabila memfokus.
1
Tekan butang MENU.
2
Pilih
(Pengesanan
muka)
dengan v/V/b/B pada butang
kawalan
t mod yang diingini
t z.
(Padam): Tidak menggunakan Pengesanan muka.
(Auto): Secara automatik memilih dan memfokus pada satu muka keutamaan. (Keutamaan pd kanak-kanak): Mengesan dan menangkap gambar dengan keutamaan pada muka seorang kanak-kanak.
(Keutamaan pd dewasa): Mengesan dan menangkap gambar dengan keutamaan pada muka orang dewasa.

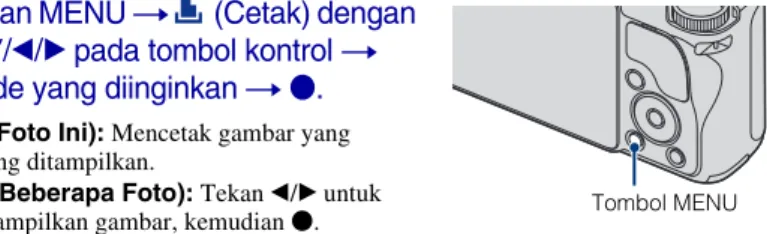

Butang MENU
Menangkap tangkapan diambil dari dekat
(Makro)
Anda boleh menangkap imej-imej dekat subjek-subjek kecil yang cantik seperti serangga atau bunga-bungaan.
•Mod Makro ditentukan kepada [Auto] apabila kamera berada dalam mod Pelarasan auto pintar atau Mod Wayang.
Menggunakan pemasa diri
1
Tekan (Makro) pada butang
kawalan, kemudian pilih mod yang
diingini dengan b/B
t z.
(Auto): Kamera melaras fokus secara
automatik daripada subjek-subjek jauh kepada yang diambil dari dekat.
Biasanya, laraskan kamera dalam mod ini.
(Makro Dihidupkan): Kamera melaras fokus dengan keutamaan pada
subjek-subjek yang diambil dari dekat.
Atur Makro Dihidupkan apabila menangkap gambar subjek-subjek dekat.
Nota
1
Tekan (Pemasa Kendiri) pada
butang kawalan, kemudian pilih mod
yang diingini dengan v/V
t z.
(Pemasa Kendiri Dipadamkan): Tidak menggunakan pemasa diri.
(Pemasa Kendiri 10 Saat): Tangkapan
bermula selepas satu tangguhan 10-saat. Gunakan seting ini jika anda ingin imej anda termasuk dalam imej. Untuk membatalkan, tekan sekali lagi.
(Pemasa Kendiri 2 Saat): Tangkapan bermula selepas satu tangguhan
dua-saat. Ini akan mencegah kekaburan yang disebabkan oleh ketidakmantapan apabila butang pengatup ditekan.
2
Tekan butang pengatup.
Lampu pemasa diri berkelip dan satu bunyi bip kedengaran sehingga pengatup beroperasi.
Meng
guna
kan fu
ngsi-fungsi tangkapa
n
Memilih satu mod denyar
•[Denyar dihidupkan] dan [Sgerak Prlhn (Denyar hdp)] tidak didapati apabila kamera berada dalam mod Pelarasan auto pintar.
•Anda tidak boleh menggunakan lampu denyar semasa tangkapan gambar berterusan atau braket.
Menukar paparan skrin
1
Tekan (Denyar) pada butang
kawalan, kemudian pilih mod yang
diingini dengan b/B t z.
(Auto denyar): Berdenyar apabila tidak
mempunyai cahaya atau cahaya latar yang mencukupi.
(Denyar dihidupkan): Lampu denyar sentiasa beroperasi.
(Sgerak Prlhn (Denyar hdp)): Lampu denyar sentiasa beroperasi. Kelajuan
pengatup adalah lambat di satu tempat yang gelap untuk menangkap gambar dengan jelas latar belakang di luar cahaya denyar.
(Denyar Dipadamkan): Lampu denyar tidak beroperasi.
Nota
1
Tekan DISP (paparan skrin) pada
butang kawalan, kemudian pilih
mod yang diingini dengan v/V.
(Cerah + Imej Sahaja): Aturkan skrin
agar lebih terang dan hanya memaparkan imej-imej.
(Cerah + Histogram): Aturkan skrin agar lebih terang dan memaparkan satu
graf keterangan imej.
(Cerah): Aturkan skrin agar lebih terang dan memaparkan maklumat. (Biasa): Aturkan skrin kepada keterangan biasa dan memaparkan maklumat.
Memilih saiz imej untuk memadani
penggunaan
Saiz imej menentukan saiz fail imej yang dirakamkan apabila anda menangkap satu imej.
Lebih besar saiz imej, lebih banyak butiran lanjut akan dihasil semula apabila imej dicetak pada kertas format besar. Lebih kecil saiz imej, lebih banyak imej boleh dirakamkan. Pilih saiz imej yang memadani cara anda menonton imej-imej anda kelak.
1
Tekan butang MENU.
2
Pilih
(Saiz Imej) dengan v/V/
b/B pada butang kawalan
t
saiz yang diingini
t z.
Butang MENU
Saiz imej Garis-garis panduan penggunaan Bilangan imej-imej
Cetakan
(3648×2736) Bagi cetakan sehingga saiz A3+ Kurang
Lebih
Halus
Kasar (2592×1944) Bagi cetakan sehingga saiz A4
(2048×1536) Bagi cetakan sehingga saiz L/2L
(640×480) Bagi lampiran e-mail
(3648×2432) Nisbah bidang 3:2 seperti dalam cetakan foto dan poskad
Kurang Halus
(3648×2056) Untuk menonton pada sebuah televisyen definisi tinggi. Kurang Lebih Halus Kasar (1920×1080)
Meng
guna
kan fu
ngsi-fungsi tangkapa
n
•Apabila anda mencetak imej-imej yang dirakam dengan nisbah bidang 16:9, kedua-dua tepi mungkin dipotong.
x
Bilangan imej pegun yang boleh dirakam
(Unit-unit: Imej-imej)
•Bilangan imej pegun mungkin berbeza bergantung kepada keadaan tangkapan dan media rakaman. •Apabila baki bilangan imej boleh tangkap adalah lebih daripada 9,999, penunjuk “>9999” muncul. •Apabila satu imej ditangkap dengan kamera yang lain dimain balik pada kamera ini, imej mungkin
tidak muncul dalam saiz imej yang sebenar.
Menggunakan mod Tangkapan yang
memadani adegan (Pemilihan Adegan)
Nota
Kapasiti
Saiz
Memori
dalaman “Memory Stick Duo” diformat dengan kamera ini Lebih kurang 11 MB 256 MB 512 MB 1 GB 2 GB 4 GB 8 GB 16 GB 10M 2 47 99 202 412 812 1640 3335 5M 3 68 143 293 595 1174 2372 4821 3M 7 144 301 617 1253 2472 4991 10140 VGA 70 1383 2897 5924 12030 23730 47910 97390 3:2(8M) 2 46 97 200 406 801 1618 3290 16:9(7M) 2 47 98 201 409 807 1629 3312 16:9(2M) 11 230 482 987 2005 3955 7986 16230 Nota
1
Atur mod dial kepada
(Pemilihan
Adegan).
•Lampu denyar tidak beroperasi dalam sesetengah mod.
2
Pilih mod yang diingini dengan
v/V/b/B pada butang kawalan
t
z.
Jika anda ingin menukar kepada adegan yang lain, tekan butang MENU.
Nota
(Sensitiviti Tinggi): Menangkap imej-imej tanpa lampu denyar walaupun dalam pencahayaan rendah.
(Ambil Gambar Lembut): Menangkap imej-imej dengan suatu suasana yang lebih lembut untuk potret-potret, bunga-bunga, dll.
(Ambil Gambar Sukan Lanjut): Menangkap imej-imej dengan menjangka pergerakan subjek dan seting fokus.
(Landskap): Menangkap dengan fokus pada satu subjek jauh.
(Potret Samar-samar): Menangkap imej-imej orang ramai yang tajam di satu tempat gelap tanpa kehilangan suasana waktu malam.
(Samar-samar): Menangkap adegan-adegan malam tanpa kehilangan suasana waktu malam.
(Gourmet): Menangkap gambar susunan makanan dalam warna yang enak.
(Pantai): Menangkap adegan-adegan tepi laut atau tepi tasik dengan kebiruan air dirakamkan dengan lebih terang.
(Salji): Menangkap adegan-adegan salji dalam warna putih dengan lebih jelas.
(Bunga api):
Menangkap gambar bunga api dalam kesemua keindahan mereka.
Meng
guna
kan fu
ngsi-fungsi tangkapa
n
Menangkap dengan Auto program
Membenarkan anda menangkap gambar dengan dedahan yang telah dilaras secara automatik (kedua-dua kelajuan pengatup dan bukaan (nilai F)). Juga anda boleh memilih pelbagai seting dengan menggunakan menu.
Menangkap dengan satu dedahan yang
diingini (Ambil Gambar Pendedahan Manual)
Anda boleh menangkap gambar pada dedahan kegemaran anda dengan mengaturkan kelajuan pengatup dan nilai bukaan secara manual.
1
Atur mod dial kepada (Auto
program).
2
Tekan butang pengatup.
1
Atur mod dial kepada (Ambil
Gambar Pendedahan Manual).
2
Tekan z pada butang kawalan.
3
Pilih kelajuan pengatup dan
Perbezaan di antara seting-seting dan dedahan yang betul dianggap oleh kamera muncul sebagai satu nilai EV pada skrin. 0EV merupakan nilai yang dianggap paling sesuai oleh kamera.
•Denyar diatur kepada [Denyar dihidupkan] atau [Denyar Dipadamkan].
Merakam wayang gambar
•Bunyi operasi lensa atau bunyi bip butang-butang mungkin dirakamkan ketika menangkap satu wayang gambar.
•Walaupun anda memutarkan tuas sepenuhnya, kamera menzum dengan lambat ketika menangkap satu wayang gambar.
x
Menonton wayang gambar
1Tekan butang (Main balik) dan tekan B (berikut)/b (sebelum) pada butang kawalan untuk memilih satu wayang gambar untuk ditonton.
2Tekan z.
Nota
1
Atur mod dial kepada
(Mod
Wayang).
2
Tekan butang pengatup ke bawah sepenuhnya untuk
memulakan rakaman.
3
Tekan butang pengatup ke bawah sepenuhnya sekali lagi
untuk berhenti merakam.
Nota
Butang Ciri-ciri main balik
z Jeda
B Mara laju
b Putar balik laju
Meng guna kan fu ngsi-fungsi tangkapa n
x
Saiz imej
Semakin besar saiz imej, semakin tinggi kualiti imej. Lebih tinggi bilangan data yang digunakan per saat (kadar bit purata), lebih lancar imej main balik.
x
Masa rakaman maksimum
Jadual berikut menunjukkan masa-masa rakaman maksimum anggaran. Semua ini adalah jumlah masa bagi semua fail wayang gambar. Tangkapan berturutan boleh dilaksanakan untuk lebih kurang 29 minit.
(Unit-unit: jam : minit : saat)
•Masa rakaman mungkin berbeza bergantung kepada keadaan-keadaan tangkapan dan media rakaman.
•Masa tangkapan berturutan berbeza mengikut keadaan-keadaan tangkapan (suhu, dll). Nilai di atas adalah berdasarkan keterangan skrin yang diatur kepada [Biasa].
•Wayang gambar dengan saiz diatur kepada [1280×720] hanya boleh dirakamkan pada satu “Memory Stick PRO Duo” sahaja.
Saiz imej wayang gambar Kadar bit purata Garis-garis panduan penggunaan 1280×720(Halus) 9 Mbps Merakam wayang gambar kualiti tertinggi
untuk dipapar pada HDTV
1280×720(Biasa) 6 Mbps Merakam wayang gambar kualiti biasa untuk dipapar pada HDTV
VGA 3 Mbps Merakam dengan satu saiz imej yang
bersesuaian untuk muat naik WEB
Kapasiti
Saiz
Memori
dalaman “Memory Stick Duo” diformat dengan kamera ini Lebih kurang 11 MB 256 MB 512 MB 1 GB 2 GB 4 GB 8 GB 16 GB 1280×720(Halus) — 0:03:00 0:06:40 0:13:50 0:28:30 0:56:20 1:53:50 3:51:40 1280×720(Biasa) — 0:04:30 0:09:50 0:20:20 0:41:30 1:22:10 2:46:10 5:38:00 VGA 0:00:10 0:09:20 0:19:50 0:40:50 1:23:20 2:44:30 5:32:30 11:16:10 Nota
Menggunakan fungsi-fungsi tontonan
Menonton satu imej yang telah dibesarkan
(Zum main balik)
Mencari satu imej (Indeks imej)
1
Tekan butang
(Main
balik) untuk memaparkan
satu imej, kemudian
gerakkan tuas
(Zum
main balik).
Imej dibesarkan kepada dua kali saiznya, dengan bahagian tengah imej.
2
Laraskan skala dan posisi
zum.
Tuas (Zum main balik): Gerakkan tuas terhadap T untuk menzum masuk, atau W untuk menzum keluar. v/V/b/B pada butang kawalan: Melaras posisi bahagian yang dizum bagi imej yang dipaparkan.
1
Tekan butang
(Main
balik) untuk memaparkan
satu imej, kemudian
gerakkan tuas
(Indeks
imej).
•Gerakkan tuas (Indeks imej)
sekali lagi untuk memaparkan satu skrin indeks dengan lebih banyak imej lagi.
2
Pilih satu item dengan v/V/b/B
pada butang kawalan.
•Untuk kembali kepada skrin imej-tunggal, tekan z.
Menunjukkan kawasan yang dipaparkan bagi seluruh imej
Me
nggu
nakan
fungsi-fung
si tontonan
Menonton imej-imej pegun dengan muzik
(Pertunjukan Slaid)
1
Tekan butang
(Main balik)
untuk memaparkan satu imej
pegun, kemudian tekan butang
MENU.
2
Pilih (Pertunjukan Slaid)
dengan v/V/b/B pada butang
kawalan, kemudian tekan z.
3
Pilih [Mula] dengan v pada butang kawalan, kemudian tekan
z.
Pertunjukan slaid bermula.
•Untuk menghentikan pertunjukan slaid, tekan z.
Butang MENU
z
Memilih muzik latar belakang
Anda boleh memindah satu fail muzik yang diingini daripada CD anda atau fail-fail MP3 kepada kamera untuk dimain balik semasa pertunjukan slaid. Untuk memindah muzik, pasangkan perisian “Music Transfer” (yang dibekalkan) pada komputer anda (muka surat 38), kemudian ikut langkah-langkah di bawah.
1 Tekan MENU t (Seting) t (Seting Utama) t [Muat Turun Muzik] t [OK]. 2 Membuat satu sambungan USB di antara kamera dan komputer anda.
3 Mula dan operasikan “Music Transfer”.
Memilih format paparan (Mod Pandangan)
Membenarkan anda memilih format paparan untuk menonton beberapa imej apabila menggunakan “Memory Stick Duo”.
•Apabila anda tidak boleh memain balik imej yang dirakam dengan kamera lain, tontoni imej-imej tersebut dalam [PndanganFolder].
1
Tekan butang
(Main balik)
untuk memaparkan satu imej,
kemudian tekan butang MENU.
2
Pilih
(Mod Pandangan)
dengan v/V/b/B pada butang
kawalan
t mod yang diingini
t z.
(PndanganTarikh): Memapar imej-imej mengikut tarikh.
(Pandangan Acara): Menganalisis tarikh dan frekuensi tangkapan, menyusun imej-imej kepada kumpulan secara automatik dan memaparkan mereka.
(Kegemaran): Memaparkan imej-imej yang didaftar sebagai Kegemaran. (PndanganFolder): Memapar dan menyusun imej-imej mengikut folder.
Nota
Memadam imej-imej
Memadam imej-imej
Memadam imej-imej
1
Tekan butang
(Main balik)
untuk memaparkan satu imej,
kemudian tekan butang
(Padam).
2
Tekan v/V pada butang
kawalan untuk memilih seting
yang diingini.
Semua Imej dlm Julat Tarikh:
Anda boleh memadam semua imej dalam julat tarikh yang dipaparkan. Mengikut Mod Pandangan, item ini adalah [SmuaDlmFld] atau [Semua dalam Acara].
Imej berbilang: Anda boleh memilih dan memadam berbilang imej. Pilih imej,
tekan z, dan kemudian tekan butang MENU untuk memadam.
Imej Ini: Anda boleh memadam imej yang sedang dipaparkan. Keluar: Batalkan pemadaman.
Butang (Padam)
Memadam semua imej (Format)
Anda boleh memadam semua data yang disimpan pada “Memory Stick Duo” atau memori dalaman. Jika satu “Memory Stick Duo” dimasukkan, semua data yang disimpan pada “Memory Stick Duo” dipadamkan. Jika tiada “Memory Stick Duo” dimasukkan, semua data yang disimpan pada memori dalaman dipadamkan.
•Pemformatan memadamkan semua data secara kekal, termasuk imej-imej yang terlindung, dan data tidak boleh dipulih semula.
1
Tekan butang MENU.
2
Pilih
(Seting) dengan V pada
butang kawalan, kemudian
tekan z.
3
Pilih
(Alat "Memory Stick") atau
(Alatan Memori
Dalaman) dengan v/V/b/B pada butang kawalan, kemudian
tekan [Format] t z.
4
Pilih [OK], kemudian tekan z.
Nota
Menyambung
ke
pad
a
peranti-peranti lain
Menyambung kepada peranti-peranti lain
Menonton imej-imej pada sebuah televisyen
•Seting [Video Keluar] diatur kepada mod [NTSC] dalam kilang untuk membenarkan anda menikmati kualiti imej wayang gambar yang optimum. Apabila imej-imej tidak muncul atau kelihatan ketar pada televisyen anda, anda mungkin menggunakan satu televisyen PAL. Cuba menukarkan seting [Video Keluar] kepada [PAL] (muka surat 46).
Mencetak imej-imej pegun
Jika anda mempunyai satu pencetak serasi PictBridge, anda boleh mencetak imej-imej
1
Sambungkan kamera kepada televisyen dengan kabel bagi
pangkalan berbilang guna (yang dibekalkan).
Nota
Kepada penyambung berbilang
Kepada jek-jek input audio/video
Kabel bagi pangkalan berbilang guna
z
Menonton imej-imej pada sebuah televisyen HD (Definisi Tinggi)
•Anda boleh menonton imej-imej yang dirakam pada kamera dengan menyambungkan kamera kepada sebuah televisyen HD (Definisi Tinggi) dengan Kabel Penyesuai Output HD (dijual berasingan). Gunakan satu Kabel Penyesuai Output HD yang serasi dengan Type2b. •Aturkan [COMPONENT] kepada [HD(1080i)] di bawah (Seting Utama) pada skrin seting.
•Jika mustahil untuk menyambung kepada pencetak, pasti untuk mengaturkan [Sambung USB] di bawah (Seting Utama) kepada [PictBridge].
3
Pilih MENU
t (Cetak)
dengan v/V/b/B pada butang
kawalan t mod yang diingini t
z.
(Imej Ini): Mencetak imej yang sedang
dipaparkan.
(Imej berbilang): Tekan b/B untuk
memaparkan imej, kemudian z.
4
Pilih item seting yang diingini, kemudian [OK]
t z.
Imej dicetak.Nota
Butang MENU
z
Mencetak di sebuah kedai
Anda tidak boleh mencetak imej-imej yang disimpan dalam memori dalaman di sebuah kedai cetakan secara terus daripada kamera. Salinkan imej-imej kepada satu “Memory Stick Duo”, kemudian bawakan “Memory Stick Duo” kepada kedai cetakan.
Bagaimana menyalin: Tekan MENU t (Seting) t (Alat “Memory Stick”) t [Salin] t [OK].
Untuk butiran lanjut, rujuk kepada kedai perkhidmatan mencetak foto anda.
z
Menindihkan tarikh-tarikh pada imej
Kamera ini tidak mempunyai satu fungsi untuk menindihkan satu tarikh pada satu imej. Sebabnya adalah untuk mencegah tarikh daripada diduplikasikan semasa cetakan.
Mencetak di sebuah kedai:
Anda boleh meminta supaya imej-imej dicetak dengan satu tarikh ditindihkan. Untuk butiran lanjut, rujuk kepada kedai perkhidmatan mencetak foto.
Mencetak di rumah:
Sambungkan kepada sebuah pencetak serasi PictBridge, dan tekan butang MENU, kemudian aturkan [Cetak] t [Date] kepada [Tarikh] atau [Tarikh&Masa].
Menindihkan tarikh-tarikh pada imej-imej dengan menggunakan PMB:
Dengan perisian “PMB” yang dibekalkan terpasang pada sebuah PC (muka surat 38), anda boleh menindihkan tarikh secara terus pada satu imej. Walau bagaimanapun, ambil perhatian bahawa apabila imej-imej dengan satu tarikh tertindih dicetakkan, tarikh mungkin diduplikasikan bergantung kepada seting cetakan. Bagi butiran-butiran lengkap mengenai “PMB”, lihat muka surat “PMB Guide” (muka surat 39).
Menyambung
ke
pad
a
peranti-peranti lain
Menggunakan kamera dengan sebuah komputer
x
Menggunakan “PMB (Picture Motion Browser)”
Anda boleh lebih menikmati imej-imej rakaman dengan mengambil kesempatan perisian, dan “PMB” adalah terkandung pada satu CD-ROM (yang dibekalkan). Terdapat lebih banyak fungsi, selain daripada yang disenaraikan di bawah, untuk penikmatan imej anda. Bagi butiran-butiran lengkap, lihat “PMB Guide” (muka surat 39).
Import kepada
komputer
Perkhidmatan
media
Memuat naik imej kepada perkhidmatan media.
Cetak
Mencetak imej-imej dengan setem-setem tarikh.CD/DVD
Mencipta satu cakera data dengan menggunakan satu pemacu pembakar CD atau pemacu pembakar DVD.
Kalendar
Menonton imej dalam satu kalendar.
x
Peringkat 1: Memasang “PMB” (yang dibekalkan)
Anda boleh memasang perisian (yang dibekalkan) dengan menggunakan prosedur berikut. Apabila anda memasang “PMB”, “Music Transfer” juga dipasangkan.
•Log masuk sebagai Administrator.
1
Periksa persekitaran komputer anda.
Persekitaran yang disyorkan untuk menggunakan “PMB” dan “Music Transfer”
Sistem Operasi (yang telah dipasang siap): Microsoft Windows XP*1
SP3/Windows Vista*2 SP1
CPU:Intel Pentium III 800 MHz atau lebih cepat (Untuk memain/menyunting wayang gambar Definisi Tinggi: Intel Pentium 4 2.8 GHz atau lebih cepat/ Intel Pentium D 2.8 GHz atau lebih cepat/ Intel Core Duo 1.66 GHz atau lebih cepat/ Intel Core 2 Duo 1.20 GHz atau lebih cepat)
Memori:512 MB atau lebih (Untuk memain/menyunting wayang gambar Definisi Tinggi: 1 GB atau lebih)
Cakera Keras (ruang cakera yang diperlukan untuk pemasangan):
Lebih kurang 500 MB
Paparan: Resolusi skrin: 1,024 × 768 bintik atau lebih
Memori video: 32 MB atau lebih (Disyorkan: 64 MB atau lebih) *1 Edisi-edisi 64-bit dan Starter (Edition) tidak disokong.
*2 Starter (Edition) tidak disokong.
2
Hidupkan komputer anda, dan masukkan CD-ROM (yang
dibekalkan) ke dalam pemacu CD-ROM.
Skrin menu pemasangan muncul.
3
Klik [Install].
Skrin “Choose Setup Language” muncul.
4
Ikut arahan-arahan pada skrin untuk menyelesaikan
pemasangan.
Menyambung
ke
pad
a
peranti-peranti lain
x
Peringkat 2: Mengimport imej-imej kepada komputer anda
dengan menggunakan “PMB”
x
Peringkat 3: Menonton “PMB Guide”
1
Masukkan satu pek bateri yang telah dicas penuh kepada
kamera, kemudian tekan butang
(Main balik).
2
Menyambung kamera kepada komputer anda.
“Menyambung...” muncul pada skrin kamera.• dipaparkan pada skrin semasa sesi komunikasi. Jangan operasikan komputer ketika penunjuk-penunjuk dipaparkan. Apabila penunjuk menukar kepada , anda boleh mula menggunakan komputer sekali lagi.
3
Klik butang [Import].
Bagi butiran-butiran lengkap, lihat “PMB Guide”.
1
Klik dua kali ikon
(PMB Guide)
pada desktop.
•Untuk mengakses “PMB Guide” daripada menu start: Klik [Start] t [All Programs]
t [Sony Picture Utility] t [Help] t [PMB Guide].
Kabel bagi pangkalan berbilang guna 1Kepada satu jek USB
2Kepada penyambung berbilang
x
Menggunakan kamera dengan komputer Macintosh anda
Anda boleh menyalin imej-imej kepada komputer Macintosh anda. Walau bagaimanapun, “PMB” tidak serasi. Apabila imej-imej dieksport kepada “Memory Stick Duo”, tontoni mereka dalam [PndanganFolder].Anda boleh memasang “Music Transfer” pada komputer Macintosh anda.
Persekitaran komputer yang disyorkan
Persekitaran yang berikut adalah disyorkan bagi sebuah komputer yang tersambung kepada kamera.
Persekitaran yang disyorkan untuk mengimport imej
Sistem Operasi (yang telah dipasang siap): Mac OS 9.1/9.2/ Mac OS X (v10.1
hingga v10.5)
Jek USB: Dibekal sebagai piawai
Persekitaran yang disyorkan untuk menggunakan “Music Transfer” Sistem Operasi (yang telah dipasang siap): Mac OS X (v10.3 hingga v10.5) Memori: 64 MB atau lebih (128 MB atau lebih adalah disyorkan)
Cakera Keras (Ruang cakera yang diperlukan untuk pemasangan):
Menukar seting kamera
Menukar seting kamera
Menukar bunyi-bunyi operasi
Anda boleh mengatur bunyi yang dihasilkan apabila anda mengoperasikan kamera.
1
Tekan butang MENU.
2
Pilih
(Seting) dengan V pada
butang kawalan, dan kemudian
tekan z.
3
Pilih (Seting Utama) dengan v/V/b/B pada butang
kawalan, kemudian tekan [Bip]
t mod yang diingini t z.
Pengatup: Menghidupkan bunyi pengatup apabila anda menekan butang
pengatup.
Kuat/Perlahan: Menghidupkan bunyi pengatup apabila anda menekan butang
pengatup/kawalan. Jika anda ingin merendahkan kekuatan bunyi, pilih [Perlahan].
Padam: Memadamkan bunyi bip/pengatup.
Menggunakan item-item MENU
Memaparkan fungsi-fungsi yang didapati bagi pengaturan mudah apabila kamera berada dalam mod rakaman atau main balik. Hanya item-item yang didapati bagi setiap mod akan dipaparkan pada skrin.
Pilih (Seting)t [Seting Utama] t [Memula] untuk mengatur semula seting-seting kepada seting default.
x
MENU dalam mod tangkapan
1
Tekan butang MENU untuk
memaparkan skrin Menu.
2
Pilih item menu yang diingini
dengan v/V/b/B pada butang
kawalan. Semasa main balik,
pastikannya dengan menekan
z.
3
Tekan butang MENU untuk memadamkan skrin Menu.
Item Penerangan
Mod merakam wayang Menukar seting-seting mengikut adegan yang terpilih apabila merakam wayang gambar.
( Auto/ Sensitiviti Tinggi) Saiz Imej Mengatur saiz imej.
( / / / / / / )
( 1280×720(Halus)/ 1280×720(Biasa)/ VGA) Mod RAKAM Memilih cara tangkapan gambar berterusan.
( Normal/ Ambil gambar berterusan/BRK±0.3EV, BRK±0.7EV, BRK±1.0EV)
EV Melaras dedahan secara manual.
(–2.0EV hingga +2.0EV)
ISO Memilih satu kepekaan kilau.
(Auto/ISO 80 hingga ISO 3200)
Menukar seting kamera
Imbangan Putih Melaras ton-ton warna mengikut keadaan-keadaan cahaya persekitaran. ( Auto/ Siang Hari/ Mendung/ Lampu Pendarfluor 1,
Lampu Pendarfluor 2, Lampu Pendarfluor 3/n Pijar/ Denyar/ Satu Tekan/ Set Satu Tekan)
Fokus Menukar cara fokus.
( AFBrblng/ AF Tengah/ AF Bintik/1.0 m/3.0 m/7.0 m/ )
Mod meter Mengatur bahagian mana subjek akan diukur untuk menentukan dedahan. ( Berbilang/ Tengah/ Bintik)
Pengecaman Adegan Mengesan keadaan-keadaan tangkapan secara automatik, dan kemudian mengambil tangkapan.
( Auto/ Termaju)
Sensitiviti Kesan Senyum Mengatur aras kepekaan untuk mengesan senyuman.
( Senyuman Lebar/ Senyuman Biasa/ Senyuman Kecil) Pengesanan muka Memilih subjek keutamaan untuk melaraskan fokus apabila menggunakan
Pengesanan muka.
( Padam/ Auto/ Keutamaan pd kanak-kanak/ Keutamaan pd dewasa)
Tahap Denyar Melaras jumlah cahaya denyar. (-2.0EV hingga +2.0EV) Mengelak mata tertutup Aturkan fungsi Anti Kejapan.
( Auto/ Padam)
Pengurangan Mata Merah Mengatur untuk mengurangkan fenomena mata merah. ( Auto/ Hidupkan/ Padam)
DRO Mengoptimumkan keterangan dan kontras. ( Padam/ DRO standard/ DRO plus) Mod Warna Menukar kejelasan imej atau menambah kesan-kesan khas.
( Biasa/ Warna Terang/ Sepia/ Hitam Putih)
Kontras Melaras kontras.
( -/ Piawaian/ +) Ketajaman Melaras keterangan.
( -/ Piawaian/ +)
x
MENU dalam mod tontonan
Item Penerangan
(Pertunjukan Slaid) Memain balikkan imej-imej dengan berturutan bersama dengan kesan dan muzik.
(Senarai Tarikh) Memilih senarai tarikh main balik.
(Senarai Acara) Memilih kumpulan acara yang akan dimain balik. (Mod Pandangan) Menukar Mod-mod Pandangan.
( PndanganTarikh/ Pandangan Acara/ Kegemaran/ PndanganFolder)
(Tapis mengikut Muka)
Memain balik imej-imej yang dituras supaya memenuhi syarat-syarat tertentu.
( Padam/ Semua orang/ Kanak-kanak/ Bayi/ Senyum)
(Tambah/Padam Kegemaran)
Menambah imej-imej kepada Kegemaran atau padamkan imej-imej daripada Kegemaran.
( Imej Ini/ Imej berbilang/ TmbahSmua dlm JulatTarikh*/ KeluarSmua dlm JulatTarikh*)
* Teks yang terpapar berbeza mengikut setiap Mod Pandangan. (Perapi) Mengemasi imej-imej pegun.
( Perapian/ Pembetulan Mata Merah/ Penopengan tidak tajam/ Fokus Lembut/ Separuh warna/ Kanta Mata Ikan/ Penuras Silang/ Kabur Jejarian/ Retro/ Senyum) (Saiz semula
berbilang)
Menukar saiz imej mengikut penggunaan. ( HDTV/ Blog / Emel)
(Padam) Memadam imej-imej.
( Imej Ini/ Imej berbilang/ Semua Imej dlm Julat Tarikh*) * Teks yang terpapar berbeza mengikut setiap Mod Pandangan. (Melindung) Mencegah pemadaman secara tidak sengaja.
( Imej Ini/ Imej berbilang)
Menambah satu tanda arahan Cetak kepada imej yang anda ingin cetak dalam satu “Memory Stick Duo”.
( Imej Ini/ Imej berbilang)
(Cetak) Mencetak imej-imej dengan menggunakan satu pencetak serasi PictBridge.
( Imej Ini/ Imej berbilang) (Putar) Memutar satu imej pegun.
(Pilih Folder) Memilih folder bagi menonton imej-imej.
Menukar seting kamera
Menggunakan item-item
(Seting)
Anda boleh menukarkan seting-seting default.
(Seting Ambl Gmbar) dipaparkan hanya apabila seting telah dimasukkan daripada mod tangkapan.
1
Tekan butang MENU untuk
memaparkan skrin Menu.
2
Pilih
(Seting)
dengan
V pada
butang kawalan, kemudian
tekan z.
3
Pilih item yang diingini dengan v/V/b/B pada butang
kawalan, kemudian tekan z.
4
Tekan butang MENU untuk memadamkan skrin seting.
Kategori Item Penerangan
(Seting Ambl Gmbar)
Cahaya AF Cahaya AF membekalkan cahaya isian untuk memfokus dengan lebih mudah pada satu subjek dalam persekitaran gelap.
Garis Grid Mengatur sama ada memaparkan garisan-garisan grid pada skrin atau tidak.
Zum Digital Pilih mod zum digital.
Lensa Pertukaran Mengatur bagi mencapai fokus yang sesuai apabila Butang MENU
(Seting Utama) Bip Pilih atau padamkan bunyi yang dihasilkan apabila anda mengoperasikan kamera.
Language Setting Memilih bahasa yang digunakan dalam item-item menu, amaran-amaran dan mesej-mesej. Panduan Fungsi Memilih sama ada memaparkan panduan fungsi
apabila anda mengoperasikan kamera atau tidak. Memula Mengembalikan seting-seting kepada seting default
mereka.
Mod Demo Mengatur sama ada menonton satu demonstrasi Pengatup Senyum dan Pengecaman Adegan. COMPONENT Memilih jenis isyarat output video mengikut
televisyen yang tersambung.
Video Keluar Mengatur output isyarat video mengikut sistem warna televisyen kelengkapan video yang disambung. Paparan Zum Lebar Memain balik imej-imej pegun pada satu nisbah
bidang 4:3 atau 3:2 seperti dimainkan pada satu nisbah bidang 16:9 pada televisyen HD (Definisi Tinggi).
Sambung USB Memilih mod USB apabila menyambung kamera kepada sebuah komputer atau satu pencetak serasi PictBridge dengan menggunakan kabel bagi pangkalan berbilang guna.
Muat Turun Muzik Menukar fail-fail musik dengan menggunakan “Music Transfer”.
Format Muzik Memadamkan semua fail muzik latar belakang yang disimpan dalam kamera.
(Alat “Memory Stick”)
Format Memformat “Memory Stick Duo”.
Buat Folder RAKAM Mencipta satu folder dalam “Memory Stick Duo” untuk merakam imej-imej.
UbahFldeRAKM Menukar folder yang sedang digunakan untuk merakam imej-imej.
Padam Folder RAK. Memadam folder-folder dalam “Memory Stick Duo”. Salin Menyalin semua imej dalam memori dalaman kepada
“Memory Stick Duo”.
Nombor Fail Memilih cara yang diguna untuk memperuntukkan nombor-nombor fail kepada imej-imej.
(Alatan Memori Dalaman)
Format Memformat memori dalaman.
Nombor Fail Memilih cara yang diguna untuk memperuntukkan nombor-nombor fail kepada imej-imej.
(Seting Jam) Seting Kawasan Melaras masa kepada waktu tempatan bagi kawasan terpilih.
Seting Tarikh&Masa Mengatur tarikh dan waktu.
Lain-lain
Lain-lain
Senarai ikon dipaparkan pada skrin
Ikon-ikon dipaparkan pada skrin untuk menunjukkan status kamera.
Anda boleh menukar paparan skrin dengan menggunakan DISP (paparan skrin) pada butang kawalan (muka surat 23).
Apabila menangkap imej-imej pegun
•Ikon-ikon adalah terhad dalam mod (Ambil gambar dgn mudah). Apabila menangkap wayang gambar
Apabila memain balik
A
Paparan Penunjuk
Baki bateri Amaran bateri rendah Saiz imej
Pemilihan Adegan
Mod dial (Pelarasan auto pintar, Auto program) Ikon Pengecaman Adegan
Mod merakam wayang Imbangan Putih Mod meter SteadyShot Amaran gegaran Pengecaman Adegan DRO Kontras
B
C
Mod Warna
Menyambung PictBridge Mod Pandangan
Tapis mengikut Muka
Kegemaran Melindung Arahan cetak (DPOF) Eksport PMB Zum main balik
Paparan Penunjuk
z Kunci AE/AF
ISO400 Nombor ISO
Pengatup perlahan NR
125 Kelajuan pengatup
F3.5 Nilai bukaan
+2.0EV Nilai Dedahan
Penunjuk bingkai pencari julat AF
1.0 m Nilai semi manual Makro RAKAM
Tnggusdia
Merakam satu wayang gambar/Menyediakan satu wayang gambar 0:12 Masa rakaman (m:s) 101-0012 Nombor folder-fail 2009 1 1 9:30 AM
Tarikh/waktu imej main balik yang dirakam z STOP
z PLAY
Panduan Fungsi untuk memainkan imej bB BACK/NEXT Memilih imej-imej V VOLUME Melaras kekuatan bunyi
Paparan Penunjuk
Paparan Penunjuk
Folder rakaman Folder main balik 96 Bilangan imej boleh rakam 12/12 Nombor imej/Bilangan
imej-imej yang dirakam dalam folder terpilih 100Min Masa boleh rakam
Media Rakaman/Main balik (“Memory Stick Duo”, memori dalaman) Menukar folder Cahaya AF Pengurangan mata-merah Mod meter Mod denyar Mengecas denyar Imbangan Putih
Lain-lain
D
Paparan Penunjuk
Pemasa Kendiri C:32:00 Paparan diagnostik diri
Destinasi
Amaran terlampau panas Lensa Pertukaran Pengesanan muka
Ambil gambar berterusan/ Braket
Fail pengurusan penuh Bingkai pencari julat AF
Silang meter tumpu
+2.0EV Nilai dedahan
500 Kelajuan pengatup
F3.5 Nilai bukaan
Menyambung PictBridge
N Main balik
Bar main balik 35° 37’ 32” N
139° 44’ 31” E
Paparan Latitud dan Longitud Histogram
• muncul apabila paparan histogram tidak dibolehkan.
Membelajari lebih banyak mengenai kamera
(“Panduan buku Cyber-shot”)
“Panduan buku Cyber-shot”, yang menerangkan bagaimana menggunakan kamera dengan lebih lanjut, adalah terkandung pada CD-ROM (yang dibekalkan). Rujukkan kepadanya untuk arahan-arahan yang lebih lanjut mengenai beberapa fungsi kamera. • Anda memerlukan Adobe Reader untuk membaca “Panduan buku Cyber-shot”. Jika ia
tidak terpasang pada komputer anda, anda boleh memuatturunkannya daripada laman web: http://www.adobe.com/
x
Bagi pengguna Windows
x
Bagi pengguna Macintosh
1
Hidupkan komputer anda, dan masukkan CD-ROM (yang
dibekalkan) ke dalam pemacu CD-ROM.
2
Klik “Panduan buku Cyber-shot”.
“Panduan Termaju Cyber-shot”, yang mengandungi maklumat mengenai aksesori-aksesori bagi kamera, dipasangkan pada masa yang sama.3
Mulakan “Panduan buku Cyber-shot” daripada jalan pintas
pada desktop.
1
Hidupkan komputer anda, dan masukkan CD-ROM (yang
dibekalkan) ke dalam pemacu CD-ROM.
2
Pilih folder [Handbook] dan salin “Handbook.pdf” yang
disimpan dalam folder [MY] kepada komputer anda.
3
Selepas penyalinan telah selesai, klik dua kali
“Handbook.pdf”.
Lain-lain
Pencari silapan
Jika anda mengalami kesusahan dengan kamera, cuba penyelesaian-penyelesaian berikut.
Mengenai membaiki kamera dengan memori dalaman atau termasuk fungsi fail Muzik, data dalam kamera mungkin perlu diperiksa secara minimum untuk menentu dan memperbaiki tanda-tanda pincang tugas. Sony tidak akan menyalin atau menyimpan data tersebut.
Tidak boleh memasukkan pek bateri.
•Masukkan pek bateri dengan betul dengan menolak tuas lenting bateri (muka surat 11).
Tidak boleh menghidupkan kamera.
•Selepas memasukkan pek bateri ke dalam kamera, ia mungkin mengambil sedikit masa bagi kamera dihidupkan.
•Masukkan pek bateri dengan betul (muka surat 11).
•Pek bateri dinyahcaskan. Masukkan satu pek bateri yang telah dicas (muka surat 9).
1 Periksa item-item di bawah, dan rujuk kepada “Panduan buku Cyber-shot”
(PDF).
Jika satu kod seperti “C/E:ss:ss” muncul pada skrin, rujuk kepada “Panduan buku Cyber-shot”.
2 Keluarkan pek bateri, tunggu lebih kurang satu minit, masukkan pek bateri sekali lagi, kemudian hidupkan kuasa.
3 Kembalikan aturan-aturan ke asal (muka surat 45).
4 Rujuk kepada pengedar Sony anda atau pusat kemudahan servis Sony tempatan yang sah.
Penunjuk baki cas tidak betul.
•Cas bateri akan dihauskan dengan cepat dan baki cas bateri yang sebenar adalah lebih rendah daripada penunjuk dalam kes-kes berikut:
–Apabila anda menggunakan kamera dalam satu lokasi yang terlalu panas atau sejuk. –Apabila anda menggunakan lampu denyar dan zum dengan kerap.
–Apabila anda sering menghidup dan memadamkan kuasa.
–Apabila anda mengatur keterangan skrin lebih tinggi dengan menggunakan seting-seting DISP (paparan skrin).
•Satu percanggahan mungkin berlaku di antara penunjuk baki cas dan baki cas bateri sebenar. Nyahcaskan pek bateri sepenuhnya sekali, kemudian caskannya untuk membetulkan penunjuk.
•Pek bateri dinyahcaskan. Masukkan pek bateri yang telah dicas (muka surat 9). •Pek bateri telah kehabisan. Gantikannya dengan satu bateri baru.
Tidak boleh mengecas pek bateri ketika ia berada dalam kamera.
•Anda tidak boleh mengecas pek bateri dengan menggunakan Alat Suai Arus Ulang-alik (dijual berasingan). Gunakan pengecas bateri (yang dibekalkan) untuk mengecas bateri.
Lampu CHARGE berkelip ketika mengecaskan bateri.
•Keluar dan masukkan semula pek bateri, dengan memastikannya telah dipasang dengan betul. •Suhu mungkin tidak sesuai untuk pengecasan. Cuba mengecas pek bateri sekali lagi di dalam
julat suhu pengecasan yang baik (10°C hingga 30°C).
Tidak boleh merakam imej-imej.
•Periksa kapasiti bebas memori dalaman atau “Memory Stick Duo” (muka surat 25, 29). Jika ia adalah penuh, lakukan satu daripada berikut:
–Padamkan imej-imej yang tidak diperlukan (muka surat 33). –Menukar “Memory Stick Duo”.
•Anda tidak boleh merakam imej-imej ketika mengecas denyar.
•Apabila menangkap satu imej pegun, atur mod dial kepada selain daripada (Mod Wayang).
•Atur mod dial kepada (Mod Wayang) apabila menangkap wayang gambar.
•Anda boleh merakam wayang gambar dengan satu saiz imej [1280×720] pada “Memory Stick PRO Duo”. Apabila menggunakan media rakaman selain daripada “Memory Stick PRO Duo”, aturkan saiz imej wayang gambar kepada [VGA].
•Kamera berada dalam mod demonstrasi Pengatup Senyum. Aturkan [Mod Demo] kepada [Padam].
Jalur-jalur putih, hitam, merah, ungu atau warna lain muncul pada imej, atau imej kelihatan merah.
•Fenomena ini dipanggil sememeh. Ini bukan satu pincang tugas.
Lain-lain
Tidak boleh memain balik imej-imej. •Tekan butang (Main balik) (muka surat 16). •Nama folder/fail telah ditukar pada komputer anda.
•Tiada jaminan diberi untuk memain balik, pada kamera ini, fail-fail yang mengandungi imej yang diproses pada sebuah komputer atau imej-imej yang dirakam dengan menggunakan kamera yang lain.
•Kamera berada dalam mod USB. Padamkan sambungan USB.
•Anda mungkin tidak boleh memain balik sesetengah imej yang disimpan pada “Memory Stick Duo” yang ditangkap dengan kamera-kamera yang lain. Memainkan imej-imej sedemikian dalam PndanganFolder (muka surat 32).
•Ini disebabkan oleh menyalin imej-imej pada komputer anda kepada “Memory Stick Duo” tanpa menggunakan “PMB”. Memainkan imej-imej sedemikian dalam PndanganFolder (muka surat 32).
Langkah-langkah beringat
Jangan guna/simpan kamera dalam tempat-tempat berikut •Di suatu tempat yang terlalu panas, sejuk
atau lembap
Di tempat-tempat seperti dalam sebuah kereta yang diletak di bawah pancaran matahari, badan kamera mungkin menjadi cacat dan ini mungkin menyebabkan satu pincang tugas.
•Di bawah cahaya matahari terus atau berdekatan satu pemanas
Badan kamera mungkin menjadi nyahwarna atau cacat, dan ini mungkin menyebabkan satu pincang tugas.
•Di satu lokasi yang mengalami gegaran ayunan
•Berhampiran medan magnet yang kuat •Di tempat-tempat berpasir atau berdebu
Berhati-hati agar tidak membenarkan pasir atau debu masuk ke dalam kamera. Ini mungkin menyebabkan kamera pincang tugas, dan dalam sesetengah kes pincang tugas ini mungkin tidak boleh diperbaiki. Mengenai pembersihan
Membersihkan skrin LCD
Lapkan permukaan skrin dengan satu kit membersih LCD (dijual berasingan) untuk menanggalkan tanda-tanda cap jari, debu, dll. Membersihkan lensa
Lapkan lensa dengan satu kain lembut untuk menanggalkan tanda-tanda cap jari, debu, dll. Membersihkan permukaan kamera Bersihkan permukaan kamera dengan satu kain lembut yang dilembapkan dengan sedikit air, kemudian lapkan permukaan dengan satu kain kering. Untuk mengelakkan kerosakan kepada kemasan atau selongsong: – Jangan dedahkan kamera kepada
produk-produk kimia seperti pencair, benzin, alkohol, kain-kain pakai buang, bahan pencegah serangga, bahan penapis cahaya matahari atau racun serangga.
– Jangan sentuh kamera dengan sebarang bahan-bahan yang dinyatakan di atas ada pada tangan anda.
– Jangan biarkan kamera bersentuhan dengan objek getah atau vinil untuk satu jangka masa yang lama.
Mengenai suhu-suhu operasi Kamera anda direka bentuk untuk diguna di bawah suhu-suhu antara 0°C dan 40°C. Menangkap gambar di tempat-tempat terlalu sejuk atau panas yang melebihi julat ini adalah tidak disyorkan.
Mengenai pemeluwapan lembapan Jika kamera dibawa secara terus daripada satu tempat sejuk ke satu tempat suam, lembapan mungkin terpeluwap di dalam atau di luar kamera. Pemeluwapan lembapan ini mungkin menyebabkan satu pincang tugas kamera. Jika pemeluwapan lembapan berlaku Padamkan kamera dan tunggu lebih kurang satu jam supaya lembapan menyejat. Ambil perhatian bahawa jika anda cuba menangkap gambar dengan kelembapan masih dalam lensa, anda tidak akan dapat merakam imej-imej yang jelas.
Mengenai bateri backup boleh dicas semula dalaman
Kamera ini mempunyai satu bateri boleh dicas semula dalaman untuk mengekalkan tarikh dan waktu dan aturan-aturan lain tanpa mengambil kira sama ada kuasa dihidupkan atau dipadamkan.
Bateri boleh dicas semula ini dicas dengan berterusan selama anda sedang menggunakan kamera. Walau bagaimanapun, jika anda menggunakan kamera hanya untuk jangka masa yang singkat, ia nyahcas beransur-ansur, dan jika anda tidak menggunakan kamera sama sekali untuk lebih kurang satu bulan ia menjadi nyahcas sepenuhnya. Dalam kes ini, pastikan untuk mengecas bateri boleh dicas semula ini sebelum menggunakan kamera. Walau bagaimanapun, jika bateri boleh dicas semula ini tidak dicaskan, anda masih boleh menggunakan kamera, tetapi tarikh dan masa tidak akan ditunjukkan.
Cara mengecas bateri backup boleh dicas semula dalaman
Masukkan pek bateri yang telah dicas ke dalam kamera, dan kemudian biarkan kamera untuk 24 jam atau lebih dengan kuasa dipadamkan.
