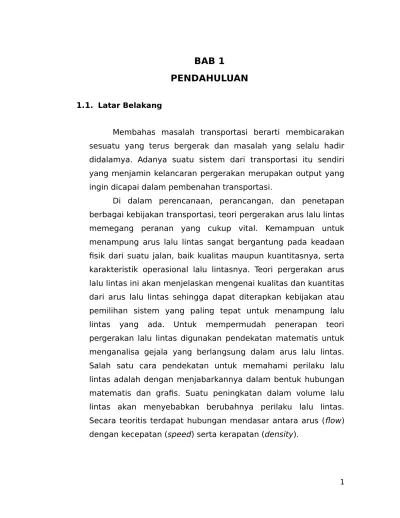

BAB 1
PENDAHULUAN
1.1. Latar Belakang
Membahas masalah transportasi berarti membicarakan sesuatu yang terus bergerak dan masalah yang selalu hadir didalamya. Adanya suatu sistem dari transportasi itu sendiri yang menjamin kelancaran pergerakan merupakan output yang ingin dicapai dalam pembenahan transportasi.
BAB II
ISI DAN PEMBAHASAN
2.1. Parameter Arus Lalu Lintas
Parameter lalu lintas adalah suatu ukuran yang
digunakan sebagai tolak ukur dari kegiatan lalu lintas. Arus lalu lintas terjadi karena adanya mobilisasi dari manusia ataupun barang. Hal ini terjadi karena adanya kepentingan kebutuhan dari manusia yang tidak dapat terpenuhi hanya di tempat itu. Mobilitas ini menyebabkan adanya konflik di jalan. Setiap orang menginginkan akses yang baik yang dapat menunjang mobolitasnya.
Dalam bab ini akan diuraikan parameter yang mempengaruhi lalu lintas itu sendiri, yaitu arus (flow), kecepatan (speed), dan kerapatan (density).
2.1.1. Arus (flow)
Arus adalah jumlah kendaraan yang melintas ruas jalan pada waktu tertentu (pendek) dengan membedakan arah dan lajur yang dinyatakan dalam smp/ waktu atau kendaraan/ waktu.
persepsi dan reaksi serta karakteristik lain yang dimiliki oleh seorang pengendara. Yang kedua adalah kendaraan itu sendiri, yang termasuk di dalamnya yaitu; kendaraan rencana, kinerja percepatan kendaraan, kemampuan mengerem kendaraan, dan persamaan jarak mengerem dan reaksi. Serta yang ketiga adalah jalan menurut klasifikasi dan ciri geometrik jalan itu sendiri.
Karakteristik arus lalu lintas dapat dijabarkan dalam bebagai variasi, diantaranya variasi arus dalam waktu yang meliputi; variasi arus lalu lintas bulanan, variasi arus lalu lintas harian, variasi arus lalu lintas jam-jaman, variasi arus lalu lintas kurang dari satu jam, volume jam perancangan, dan volume perancangan menurut arah. Kemudian variasi arus dalam ruang dan variasi arus terhadap jenis kendaraan.
2.12. Kecepatan (speed)
Kecepaan didefinisikan sebagai tingkat gerakan di dalam suatu jarak tertentu dalam satu satuan waktu, yang dinyatakan dengan rumus
V =
Dengan,
Dalam suatu pergerakan kecepatan dari setiap kendaraan tidak mungkin akan sama, hal ini disebabkan dari karakteristik pengemudi yang berbeda-beda sehingga arus lalu lintas tidak mempunyai sifat kecepatan yag tunggal akan tetapi dalam bentuk distribusi kecepatan kendaraan individual. Dari distribusi kecepatan kendaraan secara diskrit suatu nilai rata–rata atau tipikal digunakan untuk mengidentifikasikan arus lalu lintas secara menyeluruh.
Terdapat 3 jenis klasifikasi kecepatan yang digunakan yaitu :
a. Kecepatan setempat (Spot Speed), yaitu kecepatan kendaraan pada suatu saat diukur dari suatu tempat yang ditentukan.
b. Kecepatan bergerak (Running Speed), yaitu kecepatan kendaraan rata-rata pada suatu jalur pada saat kendaraan bergerak (tidak termasuk waktu berhenti ) yang didapatkan dengan membagi panjang jalur yang ditempuh dengan waktu kendaraan bergerak menempuh jalur tersebut.
c. Kecepatan perjalanan (Jeourney Speed), yaitu kecepatan efektif kendaraan yang sedang dalam perjalanan antara dua tempat, yang merupakan jarak antara dua tempat dibagi dengan lama waktu bagi kendaraan untuk menyelesaikan perjalanan antara dua tempat tersebut, dengan lama waktu ini mencakup setiap waktu berhenti yang ditimbulkan oleh hambatan lalu lintas.
a. Time mean speed (TMS), yaitu rata-rata kecepatan dari seluruh kendaraan yang melewati suatu titik pada jalan selama periode waktu tertentu.
b. Space mean speed (SMS), yaitu rata-rata kecepatan kendaraan yang menempati suatu segmen atau bagian jalan pada interval waktu tertentu.
Perbedaan analisis dari kedua jenis kecepatan di atas adalah bahwa TMS adalah pengukuran titik, sementara SMS pengukuran berkenaan dengan panjang jalan atau lajur.
2.1.3. Kerapatan
Kerapatan adalah jumlah kendaraan yang menempati suatu panjang jalan atau lajur dalam kendaraan per km atau kendaraan per km per lajur. Nilai kerapatan dihitung berdasarkan nilai kecepatan dan arus, karena sulit diukur dilapangan. Biasanya diperlukan titik ketinggian yang cukup sehingga kendaraan dapat diamati dalam suatu ruas tertentu. Namun demikian kepadatan dapat dihitung dari kecepatan dan volume, yang memunyai bentuk hubungan seperti ditunjukkan pada rumus berikut.
F = S x D Dengan,
F = Arus lalu lintas (smp/jam atau kend/jam) S = kecepatan tengah berdasarkan ruang (km/jam)
Adapun hubungan antara tiga variable yang sudah dibahas yaitu;
1. Kecepatan dengan Kerapatan 2. Arus dengan Kecepatan
3. Arus dengan Kerapatan
Atau dapat ditunjukan seperti pada gambar dibawah ini.
Dari kurva diatas terlihat bahwa;
Hubungan antara kecepatan dan kerapatan menunjukan bahwa kecepatan akan menurun apabila kerapatan bertambah, kecepatan arus bebas akan terjadi apabila kerapatan sama dengan nol, dan pada saat kecepatan sama dengan nol maka terjadi kemacetan (jam density)
kecepatan rata-rata ruang dan arus akan berkurang. Jadi kurva ini menggambarkan dua kondisi yang berbeda dimana lengan atas untuk kondisi stabil sedangkan lengan bawah menunjukan kondisi arus padat.
Hubungan antara arus dan kerapatan memperlihatkan bahwa kerapatan akan bertambah apabila volumenya juga bertambah. Volume maksimum terjadi pada saat kerapatan mencapai titik Dm (kapasitas jalur jalan sudah tercapai). Setelah mencapai titik ini volume akan menurun walaupun kerapatan bertambah sampai terjadi kemacetan di titi Dj.
2.2. Tingkat Pelayanan
Tingkat pelayanan (level of service) adalah ukuran kinerja ruas jalan atau simpang jalan yang dihitung berdasarkan tingkat penggunaan jalan, kecepatan, kepadatan dan hambatan yang terjadi. Dalam bentuk matematis tingkat pelayanan jalan ditunjukkan dengan V-C Ratio versus kecepatan (V = volume lalu lintas, C = kapasitas jalan).
2.21 Volume
yang terdiri dari banyak tipe kendaraan maka semua tipe-tipe kendaraan tersebut harus dikonversi ke dalam satuan mobil penumpang (smp). Konversi kendaraan ke dalam smp diperlukan angka faktor ekivalen untuk berbagai jenis kendaraan. Faktor ekivalen mobil penumpang (emp) ditabulasi pada Tabel 1.
perancangan VJP kadang – kadang diestimasi dari proyeksi LHR sebagaimana ditunjukkan pada rumus :
VJRD = LHR x K x D Dengan,
VJRD = Volume rancangan berdasarkan arah (smp/hari)
LHR = lalu lintas harian rata – rata (smp/hari) K = proporsi lalu lintas harian yang terjadi
selama jam puncak
D = proporsi lalu lintas jam puncak dalam suatu arah tertentu
Menurut McShane dan Roess (1990), dalam kegunaan untuk perancangan nilai K sering dinyatakan dalam bentuk proporsi LHR pada jam puncak tertinggi yang ke 30 selama satu tahun. Volume jam puncak tertinggi yang ke 30 sering digunakan untuk perancangan dan analisis pada jalan raya luar kota, namun demikian untuk jalan perkotaan digunakan volume jam puncak tertinggi yang ke 50. Faktor D lebih bervariasi di mana pembangkit lalu lintas utama pada suatu kawasan untuk kawasan perkotaan misalnya nilai D berkisar antara 0,5 sampai 0,6.
2.22 Kapasitas
tidak digunakan sebagai ukuran karena akan bervariasi sesuai dengan faktor-k.
Pengukuran kualitatif yang menyatakan operasional lalu lintas dan pandangannya oleh pengemudi, dibutuhkan untuk memperkirakan tingkat kemacetan pada fasilitas jalan raya. Pengukuran tingkat pelayanan jalan didasarkan pada tingkat pelayanan dan dimaksudkan untuk memperoleh faktor-faktor, yaitu; kecepatan, waktu perjalanan, kebebasan bergerak dan keamanan. Tingkat pelayanan memiliki selang dari A sampai dengan F. tingkat pelayanan A mewakili ondisi operasi pelayanan terbaik dan tingkat pelayanan F mewakili operasi pelayanan terburuk.
2.23.1. Ukuran Tingkat Pelayanan
Tingkat pelayanan suatu jalan menunjukkan kualitas jalan diukur dari beberapa faktor yaitu :
Kecepatan dan waktu tempuh Kerapatan (density)
Tundaan (delay)
Arus lalu lintas dan arus jenuh (saturation flow) Derajat kejenuhan (degree of saturation)
2.23.2. Klasifikasi Tingkat Pelayanan
Berkaitan dengan kecepatan operasi atau fasilitas jalan yang tergantung pada perbandingan antara arus terhadap kapasitas. Dipakai oleh HCM. Tingkat pelayanan ditentukan dalam suatu skala yang terdiri dari enam tingkat pada kisaran A sampai dengan F. Oglesby (1990) menerangkan bahwa kondisi operasi dari berbagai tingkat pelayanan jalan adalah sebagai berikut:
LOS A mewakili free flow. Pengguna jalan tidak dipengaruhi oleh keberadaan variable lain dalam arus lalu lintas. Kebebasan memilih kecepatan yang diinginkan dan kebebasan bergerak dalam arus lalu lintas yang sangata besar. Tingkat kenyamanan dan keandalan secara umu yang dibutuhkan oleh pengendara atau penumpang sangat baik. Tingkat pelayanan A dapat dikondisikan seperti :
1. arus bebas dengan volume lalu lintas rendah dan kecepatan tinggi;
2. kepadatan lalu lintas sangat rendah dengan kecepatan yang dapat dikendalikan oleh pengemudi berdasarkan batasan kecepatan maksimum/minimum dan kondisi fisik jalan;
1. arus stabil dengan volume lalu lintas sedang dan kecepatan mulai dibatasi oleh kondisi lalu lintas; 2. kepadatan lalu lintas rendah hambatan internal
lalu lintas belum memengaruhi kecepatan;
3. pengemudi masih punya cukup kebebasan untuk memilih kecepatannya dan lajur jalan yang digunakan.
c. Tingkat pelayanan C (Stable Flow – Urban Road Design)
LOS C berada dalam selang arus stabil, tetapi ditandai dengan awal operasi pengguna individu yang dipengaruhi oleh interaksi lain dalam arus lalu lintas. Pemilihan kecepatan bergerak dalam arus lalu lintas memerlukan kewaspadaan masung –masing pengguna. Tingkat kenyamanan dan keandalan umumnya menurun pada LOS C. Tingkat pelayanan C dapat dikondisikan seperti:
1. arus stabil tetapi kecepatan dan pergerakan kendaraan dikendalikan oleh volume lalu lintas yang lebih tinggi;
2. kepadatan lalu lintas sedang karena hambatan internal lalu lintas meningkat;
3. pengemudi memiliki keterbatasan untuk memilih kecepatan, pindah lajur atau mendahului.
d. Tingkat pelayanan D (Approach Unstable Flow)
mewakili tingkat kenyamanan dan keandalan yang buruk. Sedikit penambahan arus lalu lintas umumnya menyebabkan masalah operasional pada LOS D. Tingkat pelayanan D dapat dikondisikan seperti :
1. arus mendekati tidak stabil dengan volume lalu lintas tinggi dan kecepatan masih ditolerir namun sangat terpengaruh oleh perubahan kondisi arus; 2. kepadatan lalu lintas sedang namun fluktuasi
volume lalu lintas dan hambatan temporer dapat menyebabkan penurunan kecepatan yang besar;
3. pengemudi memiliki kebebasan yang sangat terbatas dalam menjalankan kendaraan, kenyamanan rendah, tetapi kondisi ini masih dapat ditolerir untuk waktu yang singkat.
e. Tingkat pelayanan E (Unstable Flow – Some Stops and Starts)
pada arus secara keseluruhan. Tingkat pelayanan E dapat dikondisikan seperti :
1. arus lebih rendah daripada tingkat pelayanan D dengan volume lalu lintas mendekati kapasitas jalan dan kecepatan sangat rendah;
2. kepadatan lalu lintas tinggi karena hambatan internal lalu lintas tinggi;
3. pengemudi mulai merasakan kemacetan-kemacetan durasi pendek.
f. Tingkat pelayanan F (Forced Flow – Stops, Queues, Jams)
LOS F digunakan untuk mendefinisikan arus lalu lintas yang dipaksakan atau buruk. Kondisi LOS Fterjadi jika jumlah lalu lintas menuju suatu titik nilai tertentu yang dapat menghentikan arus lalu lintas.
V/C
Arus lancar, volume rendah, kecepatan
tinggi
0.60
-0.70 B
Arus stabil, kecepatan terbatas, volume
sesuai untuk jalan luar kota
0.70
-0.80 C
Arus stabil, kecepatan dipengaruhi oleh
lalu lintas, volume sesuai untuk jalan kota
0.80
-0.90 D
mendekati arus tidak stabil, kecepatan
rendah
0.90
-1.00 E
Arus tidak stabil, kecepatan rendah,
volume padat atau mendekati kapasitas
2.3. Metode Analisis Simpang Bersinyal
Simpang adalah suatu area kritis pada suatu jalan raya yang merupakan titik konflik dan tempat kemacetan karena bertemunya dua ruas jalan atau lebih (Pignataro, 1973). Karena merupakan tempat terjadinya konflik dan kemacetan maka hampir semua simpang terutama di perkotaan membutuhkan pengaturan. Untuk menganalisis simpang bersinyal ada beberapa cara yaitu salah satunya metode akcelik dan sidra.
2.3.1. Metode akcelik
dasar desain terdahulu (Miller 1968b; Webster and Cobbe 1966). Akcelik mengubah teknik tradisional yang didasarkan atas metode phase-related kepada pendekatan movement-related. Salah satu aspek penting di sini, adalah penggunaan konsep movement lost time, sebagai pengganti phase lost time. Juga penerapan waktu hilang persimpangan (intersection lost time), yang didefinisikan sebagai jumlah waktu hilang pergerakan kritis, mengganti konsep jumlah waktu hilang seluruh fase. Pendekatan baru ini membuat pengertian lebih jelas atas hubungan pergerakan dan karakteristik fase sinyal serta memungkinkan penanganan terhadap sistem sinyal yang kompleks dengan multi-fase.
2.3.2. Metode Sidra
Sidra Intersection (sebelumnya disebut Sidra dan aaSIDRA) adalah paket perangkat lunak yang digunakan untuk persimpangan (junction) kapasitas, tingkat layanan dan analisis kinerja oleh lalu lintas desain, operasi dan profesional perencanaan. Pertama kali dirilis pada tahun 1984, telah dalam pembangunan berkelanjutan dalam menanggapi umpan balik pengguna. Sebuah versi dengan kemampuan jaringan pemodelan saat ini sedang dalam pembangunan.
Sidra Persimpangan merupakan alat evaluasi lalu lintas mikro-analitis yang menggunakan jalur-by-jalur dan model kendaraan berkendara siklus. Hal ini dapat digunakan untuk membandingkan pengobatan alternatif yang melibatkan persimpangan bersinyal, bundaran (tanpa lampu), bundaran dengan sinyal metering, dua arah berhenti dan memberikan arah (yield) Kontrol tanda, semua arah (4-way dan 3-way) menghentikan kontrol tanda, penggabungan, single-titik susun perkotaan, segmen jalan bebas hambatan dasar dan bersinyal dan penyeberangan tengah-tengah blok tanpa lampu lalu lintas untuk pejalan kaki.
2010 Panduan Roundabout (NCHRP Laporkan 672) dan berbagai panduan bundaran lokal.
BAB III
PENUTUP
3.1. Kesimpulan
Karakteristik dasar lalu lintas merupakan unsur pembentuk aliran lalu lintas mempunyai pola hubungan yang dapat diuraikan sebagai berikut;
Hubungan antara kecepatan dan kerapatan menunjukan bahwa kecepatan akan menurun apabila kerapatan bertambah, kecepatan arus bebas akan terjadi apabila kerapatan sama dengan nol, dan pada saat kecepatan sama dengan nol maka terjadi kemacetan (jam density)
Hubungan mendasar antara arus dan kecepatannya adalah dengan bertambahnya volume lalu lintas maka kecepatan rata-rata ruangannya tercapai. Setelah tercapai arus maksimum maka kecepatan rata-rata ruang dan arus akan berkurang. Jadi kurva ini menggambarkan dua kondisi yang berbeda dimana lengan atas untuk kondisi stabil sedangkan lengan bawah menunjukan kondisi arus padat.
bertambah. Volume maksimum terjadi pada saat kerapatan mencapai titik Dm (kapasitas jalur jalan sudah tercapai). Setelah mencapai titik ini volume akan menurun walaupun kerapatan bertambah sampai terjadi kemacetan di titi Dj.
Hubungan antara volume dan kapasitas yaitu ketika kapasitas semakin besar maka volume yang dapat ditampung akan semakin besar pula. Ketika volume terlalu besar dan kapasitas jalan tidak sanggup untuk menampung jumlah kendaraan maka akan terjadi over load pada jalan dan bisa mengakibatkan terjadinya kemacetan (jam density).
Metode analisis akcelik mengubah teknik tradisional yang didasarkan atas metode phase-related kepada pendekatan movement-related. Salah satu aspek penting adalah penggunaan konsep movement lost time, sebagai pengganti phase lost time. Juga penerapan waktu hilang persimpangan (intersection lost time), yang didefinisikan sebagai jumlah waktu hilang pergerakan kritis, mengganti konsep jumlah waktu hilang seluruh fase. Pendekatan baru ini membuat pengertian lebih jelas atas hubungan pergerakan dan karakteristik fase sinyal serta memungkinkan penanganan terhadap sistem sinyal yang kompleks dengan multi-fase.
Sidra Intersection (sebelumnya disebut Sidra dan aaSIDRA) adalah paket perangkat lunak yang digunakan untuk persimpangan (junction) kapasitas, tingkat layanan dan analisis kinerja oleh lalu lintas desain, operasi dan profesional perencanaan.
atau hasil rencana tersebut diaplikasikan ke dalam kenyataan hal itu benar-benar memberikan manfaat dan solusi atas permasalahan yang terjadi di lapangan.
