36 FEASIBILITY STUDY DAN PERANCANGAN PEMBANGKIT LISTRIK
TENAGA SURYA DI KABUPATEN DEMAK
Dhata Praditya
STT Teknik Mitra Karya Bekasi
Abstrak
Kabupaten Demak merupakan daerah yang terletak di pulau Jawa Propinsi Jawa Tengah, merupakan salah satu daerah yang sebagian masyarakatnya belum pernah merasakan terangnya listrik seperti daerah lain di kota-kota besar di pulau Jawa. Listrik di wilyah ini belum masuk di karenakan jangkauan PLN untuk masuk kedaerah terpencil seperti Kabupaten Demak sangat sulit. Oleh karena itu penulis berinisiatif untuk merancang pembangunan pembangkit listrik tenaga surya untuk daerah tersebut. Pembangkit Listrik Tenaga Surya (PLTS) sebagai pembangkit listrik diarahkan agar dapat dimanfaatkan oleh para pemakai di daerah terpencil yang tidak mungkin dijangkau oleh jaringan PLN. Dari hasil pembahasan dengan menggunakan metode pendekatan Perencanaan, Desain dan Analisa Kebutuhan didapat bahwa untuk memenuhi kebutuhan listrik di Kabupaten Demak dengan jumlah 10.000 unit rumah, power house, penerangan umum dan Industri dibutuhkan listrik 30 MW. Untuk memenuhi kebutuhan itu maka diperlukan 400.000 panel surya, 375.000 baterai,10.000 buah charge controller dengan kapasitas 300 Ampere dan 167 Buah inverter dengan kapasitas 15 Kw. Untuk kebutuhna tersebut diatas maka dibutuhkan anggaran biaya USD 60,000,000.00 (Enam Puluh Juta United States Dollar). Analisis Investasi dari perhitungan Cash Flow menunjukkan bahwa Payback Period terjadi pada tahun ke 7. Nilai NPV adalah USD 27,125,809 dan IRR sebesar 15%. Hal ini menunjukkan bahwa investasi Pembangkit Listrik Tenaga Surya di Kabupaten Demak adalah FEASIBEL.
Kata Kunci: Perancangan, pembangkit listrik, tenaga surya PENDAHULUAN
Listrik merupakan kebutuhan primer manusia saat ini, sesuai dengan kemajuan zaman semakin pesat kebutuhan listrik hampir semua kalanagan mulai dari daerah perkotaan hingga pedesaan saat ini. Di Indonesia untuk kebutuhan listrik masyarakat menggunakan layanan PLN (Perusahaan Listrik Negara). Hampir semua masyarakat Indonesia menikmati layanan listrik dari perusahaan tersebut.
Kabupaten Demak adalah salah satu Kabupaten di Jawa Tengah yang
terletak pada 6º43'26" - 7º09'43" LS dan 110º48'47" BT dan terletak sekitar 25 km di sebelah timur Kota Semarang. Demak dilalui jalan negara (pantura) yang menghubungkan Jakarta-Semarang-Surabaya-Banyuwangi.
Kabupaten Demak memiliki luas wilayah seluas ± 1.149,07 km², yang terdiri dari daratan seluas ± 897,43 km², dan lautan seluas ± 252,34 km². Sedangkan kondisi tekstur tanahnya, wilayah Kabupaten Demak terdiri atas tekstur tanah halus (liat) dan tekstur tanah sedang (lempung). Dilihat dari
37 sudut kemiringan tanah, rata-rata datar.
Dengan ketinggian permukaan tanah dari permukaan air laut (sudut elevasi) wilayah kabupaten Demak terletak mulai dari 0 m sampai dengan 100 m.
Beberapa sungai yang mengalir di Demak antara lain: Kali Tuntang, Kali Buyaran, dan yang terbesar adalah Kali Serang yang membatasi kabupaten Demak dengan kabupaten Kudus dan Jepara.
Kabupaten Demak mempunyai pantai sepanjang 34,1 Km, terbentang di 13 desa yaitu desa Sriwulan, Bedono, Timbulsloko dan Surodadi (Kecamatan
Sayung), kemudian Desa
Tambakbulusan Kecamatan
Karangtengah, Desa Morodemak, Purworejo dan Desa Betahwalang (Kecamatan Bonang) selanjutnya Desa Wedung, Berahankulon, Berahanwetan, Wedung dan Babalan (Kecamatan Wedung). Sepanjang pantai Demak ditumbuhi vegetasi mangrove seluas sekitar 476 Ha
Kabupaten Demak merupakan salah satu daerah yang sebagian masyarakatnya belum pernah merasakan terangnya listrik seperti daerah lain di kota-kota besar di pulau Jawa. Listrik di wilyah ini belum masuk di karenakan jangkauan PLN untuk masuk kedaerah terpencil seperti Kabupaten Demak sangat sulit. Warga pernah mewacanakan pembuatan fasilitas listrik
sederhana dengan bersumber pada tenaga mikro hidro. Namun, ternyata wacana tersebut hingga sekarang belum bisa terealisasi,karena aliran air yang akan digunakan untuk mikro hidro tidak memenuhi syarat.
Oleh karena itu penulis berinisiatif untuk merancang pembangunan pembangkit listrik tenaga surya untuk daerah tersebut. Pembangkit Listrik Tenaga Surya (PLTS) sebagai pembangkit listrik diarahkan agar dapat dimanfaatkan oleh para pemakai di daerah terpencil yang tidak mungkin dijangkau oleh jaringan PLN. Oleh karena itu penulis berinisiatif untuk merancang pembangkit listrik tenaga surya untuk daerah tersebut dengan judul “Feasibility Study dan Perancangan Pembangkit Listrik Tenaga Surya ( PLTS ) “.
LANDASAN TEORI
Pembangkit listrik tenaga surya itu konsepnya sederhana. Yaitu mengubah cahaya matahari menjadi energi listrik. Cahaya matahari merupakan salah satu bentuk energi dari sumber daya alam. Sumber daya alam matahari ini sudah banyak digunakan untuk memasok daya listrik di satelit komunikasi melalui sel surya. Sel surya ini dapat menghasilkan energi listrik dalam jumlah yang tidak terbatas langsung diambil dari matahari, tanpa
38 ada bagian yang berputar dan tidak
memerlukan bahan bakar. Sehingga sistem sel surya sering dikatakan bersih dan ramah lingkungan.
Bandingkan dengan sebuah generator listrik, ada bagian yang berputar dan memerlukan bahan bakar untuk dapat menghasilkan listrik. Suaranya bising. Selain itu gas buang yang dihasilkan dapat menimbulkan efek gas rumah kaca (green house gas) yang pengaruhnya dapat merusak ekosistem planet bumi kita. Sistem sel surya yang digunakan di permukaan bumi terdiri dari panel sel surya, rangkaian kontroler pengisian (charge controller), dan aki (batere) 12 volt yang maintenance free. Panel sel surya merupakan modul yang terdiri beberapa sel surya yang digabung dalam hubungan seri dan paralel tergantung ukuran dan kapasitas yang diperlukan. Yang sering digunakan adalah modul sel surya 20 watt atau 30 watt. Modul sel surya itu menghasilkan energi listrik yang proporsional dengan luas permukaan panel yang terkena sinar matahari.
Rangkaian kontroler pengisian aki dalam sistem sel surya itu merupakan rangkaian elektronik yang mengatur proses pengisian akinya. Kontroler ini dapat mengatur tegangan aki dalam selang tegangan 12 volt plus minus 10 persen. Bila tegangan turun sampai 10,8
volt, maka kontroler akan mengisi aki dengan panel surya sebagai sumber dayanya. Tentu saja proses pengisian itu akan terjadi bila berlangsung pada saat ada cahaya matahari. Jika penurunan tegangan itu terjadi pada malam hari, maka kontroler akan memutus pemasokan energi listrik. Setelah proses pengisian itu berlangsung selama beberapa jam, tegangan aki itu akan naik. Bila tegangan aki itu mencapai 13,2 volt, maka kontroler akan menghentikan proses pengisian aki itu.
Rangkaian kontroler pengisian itu sebenarnya mudah untuk dirakit sendiri. Tapi, biasanya rangkaian kontroler ini sudah tersedia dalam keadaan jadi di pasaran. Memang harga kontroler itu cukup mahal kalau dibeli sebagai unit tersendiri. Kebanyakan sistem sel surya itu hanya dijual dalam bentuk paket lengkap yang siap pakai. Jadi, sistem sel surya dalam bentuk paket lengkap itu jelas lebih murah dibandingkan dengan bila merakit sendiri.
Biasanya panel surya itu siletakkan dengan posisi statis menghadap matahari. Padahal bumi itu bergerak mengelilingi matahari. Orbit yang ditempuh bumi berbentuk elip dengan matahari berada di salah satu titik fokusnya. Karena matahari bergerak membentuk sudut selalu berubah, maka dengan posisi panel surya itu yang statis itu tidak akan
39 diperoleh energi listrik yang optimal.
Agar dapat terserap secara maksimum, maka sinar matahari itu harus diusahakan selalu jatuh tegak lurus pada permukaan panel surya.
Jadi, untuk mendapatkan energi listrik yang optimal,sistem sel surya itu masih harus dilengkapi pula dengan rangkaian kontroler optional untuk mengatur arah permukaan panel surya agar selalu menghadap matahari sedemikian rupa sehingga sinar mahatari jatuh hampir tegak lurus pada panel suryanya. Kontroler seperti ini dapat dibangun, misalnya, dengan menggunakan mikrokontroler 8031. Kontroler ini tidak sederhana, karena terdiri dari bagian perangkat keras dan bagian perangkat lunak. Biasanya, paket sistem sel surya yang lengkap belum termasuk kontroler untuk menggerakkan panel surya secara otomatis supaya sinar matahari jatuh tegak lurus. Karena itu, kontroller macam ini cukup mahal.
2.2. Photovoltaic
Cara kerja sistem Pembangkit Listrik Tenaga Surya dengan menggunakan Grid-Connected panel sel surya Photovoltaic untuk perumahan Modul sel surya Photovoltaic merubah energi surya menjadi arus listrik DC. Arus listrik DC yang dihasilkan ini akan dialirkan melalui suatu inverter (pengatur tenaga) yang merubahnya
menjadi arus listrik AC, dan juga dengan otomatis akan mengatur seluruh sistem. Listrik AC akan didistribusikan melalui suatu panel distribusi indoor yang akan mengalirkan listrik sesuai yang dibutuhkan peralatan listrik. Besar dan biaya konsumsi listrik yang dipakai di rumah akan diukur oleh suatu Watt-Hour Meters.
Komponen utama sistem surya fotovoltaik adalah modul yang
merupakan unit
rakitan beberapa sel surya fotovoltaik. Untuk membuat modul fotovoltaik secara pabrikasi bisa menggunakan teknologi kristal dan thin film. Modul
fotovoltaik kristal
dapat dibuat dengan teknologi yang relatif sederhana, sedangkan untuk
membuat sel
fotovoltaik diperlukan teknologi tinggi. Modul fotovoltaik tersusun dari beberapa sel fotovoltaik yang dihubungkan secara seri dan paralel. Biaya yang dikeluarkan untuk membuat modul sel surya yaitu sebesar 60% dari biaya total. Jadi, jika modul sel surya itu bisa diproduksi di dalam negeri berarti akan bisa menghemat biaya pembangunan PLTS.
Untuk itulah, modul pembuatan sel surya di Indonesia tahap pertama adalah membuat bingkai (frame), kemudian membuat laminasi dengan sel-sel yang masih diimpor. Jika permintaan
40 pasar banyak maka pembuatan sel
dilakukan di dalam negeri. Hal ini karena teknologi pembuatan sel surya dengan bahan silicon single dan poly cristal secara teoritis sudah dikuasai. Dalam bidang fotovoltaik yang digunakan pada PLTS, Indonesia ternyata telah melewati tahapan penelitian dan pengembangan dan sekarang menuju tahapan pelaksanaan
dan instalasi untuk
elektrifikasiuntukpedesaan.
Teknologi ini cukup canggih dan keuntungannya adalah harganya murah, bersih, mudah dipasang dan dioperasikan dan mudah dirawat. Sedangkan kendala utama yang dihadapi dalam pengembangan energi surya fotovoltaik adalah investasi awal yang besar dan harga per kWh listrik yang dibangkitkan relatif tinggi, karena memerlukan subsistem yang terdiri atas baterai, unit pengatur dan inverter sesuai dengankebutuhannya.
Bahan sel surya sendiri terdiri kaca pelindung dan material adhesive transparan yang melindungi bahan sel surya dari keadaan lingkungan, material anti-refleksi untuk menyerap lebih banyak cahaya dan mengurangi jumlah cahaya yang dipantulkan, semi-konduktor P-type dan N-type (terbuat dari campuran Silikon) untuk menghasilkan medan listrik, saluran awal dan saluran akhir (tebuat dari
logam tipis) untuk mengirim electron ke perabot listrik.Cara kerja sel surya sendiri sebenarnya identik dengan piranti semikonduktordioda. Ketika cahaya bersentuhan dengan sel surya dan diserap oleh bahan semi-konduktor, terjadi pelepasan elektron. Apabila elektron tersebut bisa menempuh perjalanan menuju bahan semi-konduktor pada lapisan yang berbeda, terjadi perubahan sigma gaya-gaya pada bahan. Gaya tolakan antar bahan semi-konduktor, menyebabkan aliran medan listrik
Gambar 2.1 Modul Solar Cell 2.4. Komponen-komponen PLTS
Modul Sel Surya
(photovoltaics) cell surya atau sel photovoltaic merupakan suatu alat yang dapat mengubah energi radiasi matahari secara langsung menjadi energi listrik. Pada dasarnya sel tersebut berjenis diode yang tersusun atas P – N junction. Sel surya photovoltaic yang dibuat dari bahan semi konduktor yang diproses sedemikian rupa, yang dapat menghasilkan listrik arus searah (DC). Dalam penggunaannya, sel-sel surya itu dihubungkan satu sama lain, sejajar atau seri, tergantung dari penggunaannya, guna menghasilkan daya dengan
41 kombinasi tegangan dan arus yang
dikehendaki.
Sel surya memiliki banyak aplikasi. Mereka terutama cocok untuk digunakan bila tenaga listrik dari grid tidak tersedia, seperti di wilayah terpencil, satelit pengorbit [bumi], kalkulator genggam, pompa air, dan lain-lain. Sel surya (dalam bentuk modul atau panel surya) dapat dipasang di atap gedung di mana mereka berhubungan dengan inverter ke grid listrik dalam sebuah pengaturan net metering. Sebuah panel surya terbuat dari banyak sel surya.
Sel tersambung secara elektrik untuk memberikan arus dan tegangan tertentu. Masing-masing sel di enkapsulasi untuk mengisolasi dan melindungi dari kelembaban dan korosi. Ada perbedaan tipe modul yang tersedia di pasaran, tergantung pada kebutuhan daya yang dibutuhkan. Modul yang paling umum digunakan terbuat dari 32 atau 36 crystalline silicon sel surya. Sel-sel ini berukuran sama, tersambung secara seri, dan terbungkus diantara bahan kaca dan plastik, menggunakan polymer resin (EVA) sebagai insulator termal (thermal insulator). Bagian muka modul biasanya antara 0,1 dan 0,5 m^2.
Panel surya biasanya memiliki dua kontak listrik, satu positif dan satu negatif. Beberapa panel menyertakan kontak ekstra yang memungkinkan
instalasi dioda penyingkat atau bypass diode di antara masing-masing sel. Dioda ini melindungi panel dari gejala yang dikenal sebagai “hot-spots”. Sebuah hot spot terjadi ketika beberapa sel berada dalam bayangan sedangkan sisa panel berada di bawah matahari penuh. Daripada menghasilkan daya, sel yang terteduh bertingkah laku sebagai beban yang membuang daya.
Dalam situasi ini, sel yang terteduh dapat mengalami peningkatan suhu yang luar biasa (sekitar 85 sampai 100 derajat Celsius.) Dioda penyingkat akan mencegah hot spot di sel yang terteduh, tetapi mengurangi tegangan maksimum panel. Mereka sebaiknya hanya digunakan kalau peneduhan tak dapat dielakkan. Adalah solusi yang jauh lebih baik untuk menggelar seluruh panel di bawah matahari penuh sebisa mungkin. Kinerja modul surya yang direpresentasikan oleh kurva karakteristik IV atau IV characteristic curve, yang merepresentasikan arus yang disediakan berdasarkan tegangan yang ditimbulkan oleh tingkat radiasi surya tertentu.Kurva merepresentasikan semua nilai tegangan-arus yang mungkin. Kurva bergantung pada dua faktor utama: suhu dan radiasi surya yang diterima oleh sel. Untuk sebuah area sel surya, arus yang dihasilkan secara langsung sebanding dengan penyinaran surya (G), sedangkan
42 tegangan berkurang dengan kenaikan
suhu. Sebuah pengatur yang baik akan berusaha memaksimalkan jumlah daya yang disediakan oleh panel dengan mengikuti titik yang menyediakan daya maksimum (V x I). Daya maksimum berkaitan dengan lutut kurva IV.
2.4. Prinsip.Kerja.Solar.Cell Secara sederhana prinsip kerja solar cell photovoltaic dapat dijelaskan dengan memisalkan sebagai dioda. Diode ini terdiri dari semikonduktor tipe N dan semikonduktor tipe P. Untuk membentuk semikonduktor silicon tipe N, yaitu ditambahkan bahan yang bervalensi 5 yang biasa digunakan antara lain Foster dan Arenakum.
Sedangkan untuk membentuk semikonduktor tipe P maka semikonduktor dengan valensi 4 ditambah dengan bahan yang bervalensi 3 biasanya dikenal dengan bahan ketidakmurnian. Jenis bahan ini adalah Boron, aluminium, kalsium, dan indium. Penambahan bahan ketidakmurnian ini akan menyebabkan satu bahan electron sehingga berbentuk lubang (hole).Lubang ini dapat berpindah tempat yang satu ke tempat yang lain di dalam kristal. Yang terjadi adalah electron-elektron Kristal mengisi lubang yang kosong, sehingga timbul lubang baru. Lubang baru tersebut berpindah disebabkan karena ada electron yang mengisinya, maka setiap lubang akan
memiliki muatan positif yang sama dan berlawanan dengan muatan negatif electron. Bila cahaya matahari yang berupa energy foton datang mengenai sisi permukaan lebih besar dari energy ceah atau gap yang memisahkan pita valensi dan pita konduksi, maka elektron-elektron bergerak dari pita valensi ke pita konduksi melalui hubungan (junction) P-N. Lubang yang berada pada sisi tipe N bergerak ke posisi tipe P, dan sebaliknya elektron yang berada pada sisi tipe P bergerak ke sisi tipe N. Jika energy foton yang diterima dan diserap cukup besar, maka lubang akan bertahan di sisi tipe P dan elektron bertahan di sisi tipe N, sehingga mengakibatkan perbedaan tegangan antara kedua sisi tersebut (sisi tipe P dan tipe N). Bila sisi P dan N dihubungkan dengan suatu beban tersebut sehingga dapat diperoleh energi listrik. Karena cahaya menembus kedua lapisan ini, maka akan berbentuk hole elektron. Medan elektrik yang terdapat pada batas lapisan menghalangi lubang (hole) dan elektron yang berkombinasi kembali, dengan demikian alat ini merupakan suatu alat pembangkit listrik kecil yang energinya diperoleh dari cahaya matahari.

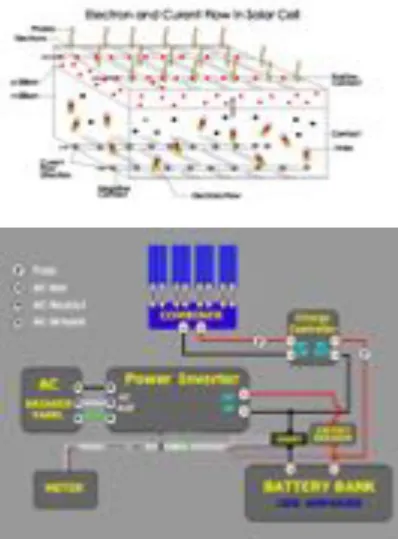

43 Gambar 2.2 Prinsip kerja Solar
Cell
Dari diagram pembangkit listrik tenaga surya diatas: beberapa panel surya / solar cell di paralel untuk menghasilkan arus yang lebih besar. Combiner pada gambar diatas menghubungkan kaki positif panel surya/solar cells satu dengan panel surya / solar cell lainnya. Kaki / kutub negatif panel satu dan lainnya juga dihubungkan. Ujung kaki positif panel surya / solar cell dihubungkan ke kaki positif charge controller, dan kaki negatif panel surya / solar cell dihubungkan ke kaki negative charge controller . Tegangan panel surya / solar cell yang dihasilkan akan digunakan oleh charge controller untuk mengisi baterai . Untuk menghidupkan beban perangkat AC (alternating current) seperti Televisi, Radio, komputer, dll, arus baterai disupply oleh inverter. 2.5. Fungsi Charge Controller
1. Mengatur arus untuk pengisian ke baterai
2. Menjaga baterai dari overcharging dan overvoltage 1. Mengartur arus yang
dibebaskan/ diambil dari baterai agar baterai tidak 'full discharge',dan overloading serta memonitor temperatur baterai
Gambar I.3 Charge Controller
Seperti yang telah disebutkan di atas solar charge controller yang baik biasanya mempunyai kemampuan mendeteksi kapasitas baterai. Bila baterai sudah penuh terisi maka secara otomatis pengisian arus dari panel sel surya berhenti. Cara deteksi adalah melalui monitor level tegangan batere. Solar charge controller akan mengisi baterai sampai level tegangan tertentu, kemudian apabila level tegangan drop, maka baterai akan diisi kembali.Solar Charge Controller terdiri dari : 1 input ( 2 terminal ) yang terhubung dengan output panel sel surya, 1 output ( 2 terminal ) yang terhubung dengan baterai / aki dan 1 output ( 2 terminal ) yang terhubung dengan beban ( load ). Arus listrik DC yang berasal dari baterai
44 tidak mungkin masuk ke panel sel surya
karena biasanya ada 'diode protection' yang hanya melewatkan arus listrik DC
dari panel sel surya
kebaterai,bukansebaliknya.Charge Controller bahkan ada yang mempunyai lebih dari 1 sumber daya, yaitu bukan hanya berasal dari matahari, tapi juga bisa berasal dari tenaga angin ataupun mikro hidro. Di pasaran sudah banyak ditemui charge controller 'tandem' yaitu mempunyai 2 input yang berasal dari matahari dan angin. Untuk ini energi yang dihasilkan menjadi berlipat ganda karena angin bisa bertiup kapan saja, sehingga keterbatasan waktu yang tidak bisa disuplai energi matahari secara full, dapat disupport oleh tenaga angin. Bila kecepatan rata-rata angin terpenuhi maka daya listrik per bulannya bisa jauh lebih besar dari energi matahari.
2.7. Baterai
Baterai adalah alat yang menyimpan daya yang dihasilkan oleh panel surya yang tidak segera digunakan oleh beban. Daya yang disimpan dapat digunakan saat periode radiasi matahari rendah atau pada malam hari. Komponen baterai kadang-kadang dinamakan akumulator (accumulator). Baterai menyimpan listrik dalam bentuk daya kimia. Baterai yang paling biasa digunakan dalam aplikasi surya adalah baterai yang bebas pemeliharaan bertimbal asam (maintenance-free
lead-acid batteries), yang juga dinamakan baterai recombinant atau VRLA (klep pengatur asam timbal atau valve regulated lead acid). Baterai terbentuk oleh sekelompok elemen atau sel yang diletakan secara seri.
Baterai timbal-asam terdiri dari dua elektroda timbal yang berada dalam larutan elektrolit air dan asam sulfat. Perbedaan potensial sekitar 2 volt terjadi di antara elektroda, tergantung pada nilai seketika kondisi penyimpanan baterai. Baterai yang paling umum dalam aplikasi surya fotovoltaik mempunyai tegangan nominal sebanyak 12 atau 24 volt. Maka sebuah baterai 12 V berisi 6 sel secaras eri.Baterai memenuhi dua tujuan penting dalam sistem fotovoltaik, yaitu untuk memberikan daya listrik kepada sistem ketika daya tidak disediakan oleh array panel-panel surya, dan untuk menyimpan kelebihan daya yang ditimbulkan oleh panel-panel setiap kali daya itu melebihi beban.
Baterai tersebut mengalami proses siklis menyimpan dan mengeluarkan, tergantung pada ada atau tidak adanya sinar matahari. Selama waktu adanya matahari, array panel menghasilkan daya listrik. Daya yang tidak digunakan dengan segera dipergunakan untuk mengisi baterai. Selama waktu tidak adanya matahari, permintaan daya listrik disediakan oleh baterai, yang oleh karena itu akan mengeluarkannya.Siklus
45 menyimpan dan mengeluarkan ini
terjadi setiap kali daya yang dihasilkan oleh panel tidak sama dengan daya yang dibutuhkan untuk mendukung beban. Kalau ada cukup matahari dan bebannya ringan, baterai akan menyimpan daya. Tentunya, baterai akan mengeluarkan daya pada malam hari setiap kali sejumlah daya diperlukan. Baterai juga akan mengeluarkan daya ketika penyinaran tidak cukup untuk menutupi kebutuhan beban (karena variasi alami kondisi keikliman,awan,debu,danlain-lain).
Jika baterai tidak menyimpan cukup daya untuk memenuhi permintaan selama periode tidak adanya matahari, sistem akan kehabisan daya dan tidak siap memenuhi konsumsi. Di sisi lainnya, memperbesar sistem (dengan menambahkan terlalu banyak panel dan baterai) mahal dan tidak efisien. Ketika mendesain sistem yang mandiri, kita perlu mengkompromikan antara biaya komponen dengan ketersediaan daya dari sistem. Satu cara untuk melakukan ini adalah memperkirakan jumlah hari dimana sistem beroperasi secara mandiri. Sebaliknya, jika sistem surya bertanggung jawab atas daya yang menyediakan ke peralatan pelanggan anda mungkin dapat mengurangi jumlah hari otonomi sampai dua atau tiga.
Di daerah dengan penyinaran yang rendah, nilai ini mungkin perlu
ditambah semakin banyak. Dalam kasus apapun, anda harus selalu menemukan keseimbangan yang baik antara biaya dan kehandalan.Ada dua kondisi istimewa penyimpanan yang dapat terjadi selama siklus penyimpanan dan pengeluaran daya dari baterai. Keduanya sebaiknya dihindari guna memperpanjang umur kegunaan baterai Penyimpanan yang berlebihan (Overcharge) Penyimpanan yang berlebihan atau overcharge terjadi pada saat baterai berada pada kondisi keterbatasan kapasitasnya. Jika daya yang dimasukan di luar batas titik penyimpanan maksimum, elektrolit mulai hancur. Ini menghasilkan gelembung oksigen dan hidrogen, dalam proses yang diketahui sebagai pembuatan gas atau gasification. Ini berakibat hilangnya air, oksidasi di elektroda positif, dan dalam kasus ekstrim, terjadi bahaya ledakan.
Gambar I.4 Baterai 12 V ,100 Ah Di sisi lainnya, keberadaan gas menghindari stratifikasi asam. Setelah beberapa siklus penyimpanan dan pengeluaran yang terus menerus, asam cenderung terpusat di bagian bawah
46 baterai, sehingga mengurangi kapasitas
efektifnya. Proses gasifikasi menggerakan elektrolit dan menghindari stratifikasi. Sekali lagi, adalah perlu untuk menemukan kompromi antara keuntungan (menghindari stratifikasi elektrolit) dan keadaan merugikan (kehilangan air dan produksi hidrogen). Satu pemecahannya adalah lebih sering membiarkan penyimpanan yang sedikit berlebihan. Satu metode yang umum adalah membiarkan tegangan sebanyak 2,35 sampai 2,4 Volt untuk masing-masing elemen baterai sekali dalam beberapa hari, di suhu 25o C. Regulator sebaiknya menjamin penyimpanan berlebihan yang berkala dan terkontrol. Pengeluaran daya yang berlebihan.
Dengan cara yang sama dimana ada batas atas, ada juga batas bawah dari kondisi penyimpanan baterai. Mengeluarkan melebihi batas itu akan menimbulkan pengrusakan pada baterai. Ketika persediaan baterai yang efektif habis, pengatur mencegah daya yang tersisa agar tidak diambil dari baterai. Kalau tegangan baterai mencapai batas minimum 1,85 Volt setiap selnya di suhu 25° C, pengatur memutuskan beban dari baterai.Jika pengeluaran baterai sangat mendalam dan baterai tetap dalam kondisi pengeluaran untuk jangka waktu yang lama, akan terjadi tiga efek: pembentukan sulfat yang terkristal pada pelat baterai, bahan aktif
pada pelat baterai akan lepas / berguguran, dan pelat baterai akan melengkung. Proses membentuk kristal sulfat yang stabil dinamakan sulfasi keras. Ini benar-benar tidak baik karena akan membentuk kristal besar yang tidak turut serta dalam reaksi kimia dan dapat membuat baterai anda tidak dapat digunakan.
2.7. Inverter
Inverter adalah perangkat elektrik yang digunakan untuk mengubah arus listrik searah (DC) menjadi arus listrik bolak balik (AC). Inverter mengkonversi DC dari perangkat seperti batere, panel surya / solar cell menjadi AC. Penggunaan inverter dari dalam Pembangkit Listrik Tenaga Surya (PLTS) adalah untuk perangkat yang menggunakan AC (Alternating Current). Ada beberapa jenis inverter antara lain:
.
Gambar I.5 Inverter PENUTUP
1. Square WaveGelombangKotak Gelombang Kotak. Inverter jenis ini hanya bisa untuk lampu saja, sedangkan untuk beban seperti TV, Komputer bisa merusak inverter dan juga bisa merusak
47 beban. Kelebihannya harganya lebih
murah karena difungsikan untuk membackup lampu saja. Seiring perkembangan zaman maka inverter square wave ini jarang dijual dipasaran dikarenakan keinginan dari pasar menginginkan untuk membackup selain lampu.
2. Modified Sine Wave / Gelombang Modifikasi Sinus
Square Wave2. Modified Sine Wave/ Gelombang Modifikasi Sinus, Di belahan dunia dan juga indonesia produk inverter dengan jenis inverter modified sine wave ini sering digunakan untuk beban seperti lampu, kipas, komputer, TV, dll
Jenis Inverter modified sine wave yang beredar pun ada yang memberikan Low noise atau berarti sangat kecil kebisingan suara yang dihasilkan saat beroperasi. dan ada juga yang menghasilkan noise yang besar.
3. True Sine Wave/ Pure Sine Wave/ Gelombang Sinus Murni
True Sine wave/ Pure sine wave. Dari segi harga harganya untuk yang berkualitas harga diatas harga inverter modified sine wave. Aplikasi yang cocok dari inverter pure sine wave adalah speaker dan peralatan sensitif seperti alat kedokteran.
DAFTAR PUSTAKA
Barmawi, M. Ph.D dan M.O. Tjia.
Ph.D,
1993,
“Elektronika
Terpadu Jilid I”, Jakarta.
Beasley, Jeffrey S, Rico,
Guillermo dan Bogart,
Theodore
F,
2001,
Electronics
Devices
And
Circuits,
Fifth
Edition,
Prentice Hall.
Coughlin, Robert F dan Driscoll,
Frederick, 1994, “Penguat
Operasional dan Rangkaian
Terpadu Linear”, Edisi II,
Erlangga, Jakarta.
E
Fitzgerald,
A.
SC.D,
Higginbotham, David E, S.M
dan Grabel, Arvin. SC.D,
1981,
“Basic
Electrical
Engineering”, 5
thEdition, Mc
Graw-Hill.
Floyd, Thomas L, “Electronics
Fundamentals:
Circuit,
Device and Applications”,
Fifth Edition, Prentice Hall.
Honeycutt, Richard A, 1988, “Op-
Amp And Linear Integrated
Circuits”, Delmar Publisher.
Krauss H, L, dan Bostian C, W,
1990, “Teknik Radio Benda
Padat”, Universitas Indonesia,
Jakarta.
Malvino A, P. Ph.D, 1984,
“Electronics
Principles, 3
rdEdition,
Mc
Graw-Hill.
Wasito,
S,
“Vademekum
Elektronika”,
PT
Gramedia, Jakarta.
