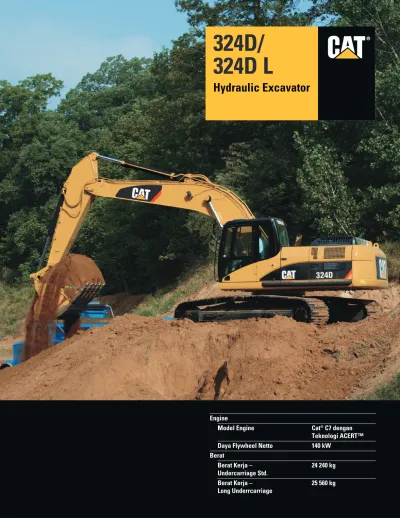

Engine
Model Engine
Cat
®C7 dengan
Teknologi ACERT™
Daya Flywheel Netto
140 kW
Berat
Berat Kerja –
24 240 kg
Undercarriage Std.
Berat Kerja –
25 560 kg
Long Underrcarriage
324D/
324D L
Hydraulic Excavator
324D/324D L Hydraulic Excavator
Seri D menyertakan perubahan baru untuk performa tinggi dan penggunaan lebih luas.
Dukungan Lengkap kepada Pelanggan
Dealer Cat® anda menyediakan
berbagai-macam layanan yang dapat disusun dalam sebuah customer support agreement sewaktu anda membeli alat berat. Dealer akan membantu Anda memilih rencana yang dapat mencakup banyak hal dari konfigurasi alat berat hingga penggantian akhir. hal. 13
Servis dan Perawatan
Servis cepat dan mudah yang di desain dengan interval servis diperpanjang, filtrasi tingkat lanjut, akses filter yang dekat serta diagnostik elektronik yang mudah bagi pengguna untuk meningkatkan produktivitas dan biaya perawatan lebih kecil. hal. 12
Ruang Operator
Menyediakan ruang maksimum, jarak pandang lebih luas dan kemudahan akses ke sakelar-sakelar. Monitor dengan tampilan grafis berwarna yang memberikan operator kemudahan untuk memahami informasi alat berat. Secara keseluruhan, kabin yang baru menyediakan lingkungan yang nyaman bagi operator. hal. 6
✔
Hidraulik
Sistem hidraulik telah dirancang untuk menyediakan keandalan dan kemampuan pengendalian yang luar biasa. Sebuah Tool Control System opsional menyediakan fleksibilitas yang lebih baik.hal. 5
Engine
Cat® C7 dengan Teknologi ACERT™
menawarkan efisiensi bahan bakar yang lebih baik serta keausan lebih kecil. Teknologi ini bekerja pada titik pembakaran untuk mengoptimalkan kinerja engine dan menyediakan emisi gas buang yang rendah. Menggabungkan Teknologi ACERT dengan Economy Mode dan Power Management yang baru, pelanggan dapat mengatur keseimbangan terhadap kebutuhan kinerja dan
penghematan bahan bakar untuk keperluan aplikasi. hal. 4
✔ Fitur Baru
Tool Kerja – Alat Pelengkap
Berbagai macam tool kerja, termasuk
bucket, coupler, hammer dan shear
tersedia pada Cat Work Tools.
hal. 10✔
Boom dan Stick
Tiga macam panjang boom dan lima macam stick telah tersedia untuk menyesuaikan dengan berbagai macam kondisi aplikasi. Pin persambungan bucket telah diperbesar untuk meningkatkan keandalan dan daya tahan. hal. 9
Struktur
Desain dan teknik fabrikasi Caterpillar menjamin ketahanan dan usia pakai yang panjang dari komponen-komponen penting ini. hal. 8
Cat C7. Cat C7 dengan Teknologi ACERT™
memperkenalkan seri evolusioner, perbaikan-perbaikan tambahan yang memberikan terobosan teknologi engine. Elemen dasar Teknologi ACERT adalah pengiriman bahan bakar, pengaturan udara dan pengontrolan secara elektronik. Teknologi ACERT mengoptimalkan performa engine, serta memenuhi regulasi emisi engine EU Stage II untuk aplikasi non-jalan raya. Dengan menggabungkan Teknologi ACERT dengan Economy Mode dan Manajemen Tenaga yang baru, pelanggan dapat menyeimbangkan kebutuhan kinerja dan penghematan bahan bakar untuk memenuhi persyaratan dan aplikasi.
Performa. Cat C7 dengan Teknologi
ACERT menawarkan tenaga lebih besar, dan beroperasi dengan kecepatan lebih rendah untuk efisiensi bahan bakar yang lebih baik dan keausan kecil.
Pengaturan Engine ADEM™ A4.
Modul pengontrol elektronik ADEM A4 mengatur pengiriman bahan bakar untuk mendapatkan performa paling baik dari setiap liter bahan bakar yang digunakan. Sistem manajemen engine menyediakan pemetaan bahan bakar yang fleksibel, memungkinkan engine merespon dengan cepat untuk kebutuhan aplikasi yang berbeda. Ini mengikuti kondisi engine dan alat berat, sementara menjaga pengoperasian engine pada efisiensi puncak.
Pengiriman Bahan Bakar. Cat C7 memiliki
fitur alat pengontrol elektronik yang mengatur unit sistem injeksi bahan bakar. Pengiriman bahan bakar dengan multi-injeksi membutuhkan tingkat presisi yang tinggi. Siklus pembakaran yang pembentukannya tepat sekali akan menurunkan suhu ruang pembakaran, menghasilkan emisi lebih sedikit dan
Pilihan bahan bakar fleksibel.
Economy Mode. Tersedia sebagai standar,
economy mode yang terbaik digunakan dalam aplikasi tugas ringan dan menawarkan penghematan bahan bakar terbaik ketika mempertahankan daya bongkar dan kemampuan angkat yang diperoleh saat dalam power mode standar.
Power Management. Power Management
mengoptimalkan performa alat berat untuk setiap jenis aplikasi. Operator dapat mengubah tenaga engine melalui monitor (dengan password) dari standar hingga tinggi. Power mode tinggi direkomendasikan untuk aplikasi yang sangat produktif dan penggalian yang keras. Power mode standar direkomendasikan untuk aplikasi tugas lebih ringan dan mengoptimalkan efisiensi bahan bakar.
Sistem Pendingin. Kipas pendingin
digerakkan langsung oleh engine. Dilengkapi kipas kopling viscous yang dikendalikan secara elektrik sebagai alat pelengkap untuk mengurangi suara bising kipas. Kecepatan kipas tertinggi dihitung berdasarkan putaran engine sasaran suhu cairan pendingin, suhu oli hidraulik dan kecepatan kipas sesungguhnya. Cat C7 memberikan tata-ruang baru yang lengkap dengan memisahkan sistem pendinginan dari kompartemen engine.
Saringan Udara. Fitur filter udara seal
radial adalah inti filter berlapis ganda untuk filtrasi lebih efisien dan terletak di dalam kompartemen di belakang kabin. Tanda peringatan akan ditampilkan pada monitor apabila penumpukan debu berada di atas tanda batas preset.
Teknologi Pengurangan Kebisingan.
Dudukan engine adalah dudukan isolasi karet yang telah ditepatkan dengan paket engine. Lebih lanjut pengurangan kebisingan dicapai melalui perubahan desain berupa penutup atas yang diisolasi, bak penampung oli, strategi multi-injeksi, penutup timing-gear berpenyekat, penghalusan rangkaian rodagigi dan area karter.
Engine
Cat
®C7 memberi 324D tenaga luar biasa dan efisiensi bahan bakar yang tiada
tandingannya dalam bidang industri sejenis untuk tetap menghasilkan kinerja tinggi
dengan konsisten di dalam semua aplikasi.
Tata Letak Komponen. Lokasi penempatan
komponen dan sistem hidraulik 324D di desain sedemikian rupa sehingga memberikan efisiensi sistem yang lebih tinggi. Pompa utama, katup kontrol dan tangki hidraulik diletakkan berdekatan untuk menyediakan pipa dan saluran yang lebih pendek antara komponen, yang mengurangi rugi-gesekan, dan penurunan tekanan dalam saluran. Selanjutnya tata letak ini menyediakan kenyamanan yang lebih baik kepada operator dengan menempatkan radiator pada sisi kabin di struktur atas. Ini memungkinkan udara memasuki kompartemen engine dari sisi operator dan udara panas serta suara engine keluar dari sisi yang berlawanan menjauhi operator. Ini mengurangi panas dalam kompartemen engine dan mengurangi suara bising ke operator.
Sistem Pilot. Pompa pilot adalah pompa
yang berdiri sendiri dari pompa utama dan mengontrol pengoperasian linkage depan, swing dan travel.
Sistem Hidraulik Cross Sensing. Hydraulic
cross sensing system menggunakan masing-masing dua pompa hidraulik hingga 100 persen tenaga engine, dalam semua kondisi pengoperasian. Ini akan meningkatkan produktivitas dengan kecepatan gerak implemen yang lebih cepat dan putaran pivot yang lebih kuat.
Sirkuit Regenerasi Boom dan Stick. Sirkuit
regenerasi boom dan stick menyimpan energi selama pengoperasian boom-turun dan stick-masuk yang meningkatkan efisiensi, mengurangi waktu siklus dan rugi tekanan untuk produktivitas yang lebih tinggi, menurunkan biaya operasi dan efisiensi bahan bakar ditingkatkan.
Katup Hidraulik-Bantu. Katup-bantu adalah
standar pada 324D. Sirkuit pengendali tersedia sebagai alat pelengkap, yang memungkinkan untuk pengoperasian tool dengan tekanan tinggi dan medium seperti shear, grapple, hammer, pulverizer, multi-processor dan vibratory plate compactor.
Snubber pada Silinder Hidraulik. Snubber
diletakkan pada rod-end silinder boom dan kedua ujung silinder stick untuk meredam benturan serta mengurangi kebisingan suara dan memperpanjang usia pakai komponen.
Hidraulik
Hidraulik Cat mengantarkan tenaga dan pengendalian yang tepat hingga material
tetap bergerak.
Didesain untuk kenyamanan, pengoperasian yang mudah dan sederhana, 324D
memungkinkan operator untuk fokus pada produksi.
Ruang Operator. Ruang operator luas,
tidak bising dan nyaman, memastikan produktivitas tinggi selama hari kerja yang panjang. Sakelar penyejuk udara dan sakelar alat pelengkap ditempatkan pada dinding kabin sebelah kanan, dan sakelar start serta dial throttle terletak pada konsol kanan. Monitor dipasang di bagian depan tiang kabin depan sebelah kanan dan mudah untuk dilihat.
Perlengkapan Kabin Standar. Untuk
meningkatkan kenyamanan serta produktivitas operator, kabin dilengkapi dengan pemantik api, tempat botol minuman, gantungan mantel, meteran servis, tempat literatur, rak majalah dan kompartemen penyimpanan.
Monitor. Monitor ini adalah Liquid Crystal
Display (LCD) berwarna 400x234 pixel dengan tampilan grafis. Sudut monitor dapat disetel untuk meminimalkan pantulan sinar matahari dan mempunyai kemampuan menampilkan informasi dalam dua puluh-tujuh macam bahasa. Lampu Peringatan Utama akan berkedip ON dan OFF bila salah satu kondisi kritis di bawah ini terjadi:
• Tekanan oli engine rendah • Suhu cairan pendingin tinggi • Suhu oli hidraulik tinggi
Pada kondisi normal atau kondisi default, layar display monitor terbagi ke dalam empat buah area; jam dan dial throttle, meteran, display peristiwa dan display multi-informasi.
Display Jam dan Dial Throttle. Jam dan
posisi dial trottle ditampilkan dalam area ini. Apabila sistem Economy mode/Power management diaktifkan, ikon dari stasiun gas akan throttle.
Display Meteran. Tiga meteran analog,
yaitu pengukur ketinggian bahan bakar, suhu oli hidraulik dan suhu cairan pendingin, akan ditunjukkan di area ini.
Display Peristiwa. Informasi alat berat
ditampilkan pada area ini dengan ikon dan bahasa pengantar.
Display Multi-informasi. Area ini disediakan
untuk mempertunjukkan berbagai informasi yang tepat untuk operator. Tanda logo “CAT” akan ditampilkan apabila tidak ada informasi yang ditampilkan.
Pengendali Joystick. Pengendali joystick
adalah tuas pendek ringan yang dirancang untuk disesuaikan dengan pergelangan dan lengan operator secara alami. Operator dapat mengoperasikan pengendali joystick dengan posisi lengan pada sandaran lengan dan gerak langkah horisontal serta vertikal di desain untuk mengurangi kelelahan operator.
Tempat Duduk. Pilihan baru tempat duduk
bersuspensi udara tersedia pada 324D. Tempat duduk standar dan pilihan memberikan variasi penyetelan untuk disesuaikan dengan ukuran dan berat operator termasuk penyetelan maju/ mundur, tinggi dan berat. Juga termasuk sandaran lengan yang dapat disetel dan sabuk pengaman retractable.
Tuas Pengendali Pengaktifan Hidraulik.
Untuk keselamatan tambahan, tuas ini harus dalam posisi aktif untuk menjalankan fungsi pengendalian alat berat.
Pengendali Udara Kabin. Kabin bertekanan
dengan ventilasi penyaringan positif adalah kelengkapan standar. Udara yang disirkulasikan atau udara segar dapat dipilih dengan sebuah tombol pada konsol sebelah kiri.
Konsol. Fitur konsol yang sederhana di
desain kembali, untuk mengurangi kelelahan operator, mudah mengoperasikan tombol dan jarak pandang yang sempurna. Kedua konsol dilengkapi sandaran lengan dengan penyetel ketinggian.
Eksterior Kabin. Desain eksterior
menggunakan pipa baja tebal sepanjang batas pinggir bawah kabin, meningkatkan ketahanan terhadap kelelahan dan getaran. Desain ini memungkinkan FOGS dibaut secara langsung ke kabin di pabrik pembuatnya atau sebagai alat pelengkap, hal ini memungkinkan alat berat untuk memenuhi spesifikasi dan persyaratan lokasi pekerjaan.
Dudukan Pemasangan Kabin. Cab shell
dihubungkan pada rangka dengan monting kabin berupa karet viscous, yang mengurangi getaran dan tingkat kebisingan suara serta menambah kenyamanan operator.
Jendela. Untuk memaksimalkan luas
bidang pandang, semua kaca dilekatkan langsung ke kabin, meniadakan kerangka jendela. Jendela depan atas dibuka, ditutup dan disimpan di atas atap operator dengan sistem bukaan satu sentuhan.
Wiper. Penyeka yang terpasang pada
pilar menambah bidang pandang operator dan menawarkan mode continuous dan intermittent.
Jendela atap. Jendela atap diperbesar
dengan penghalang sinar matahari memberikan pandangan dan ventilasi yang sangat baik.
Product Link. Product Link sekarang
Pengelasan Menggunakan Robot. Pengelasan
kerangka pada Excavator Caterpillar®,
95% diselesaikan oleh robot. Pengelasan dengan robot menghasilkan penetrasi tiga kali lebih kuat dari pada pengelasan manual.
Desain Carbody dan Rangka Track Roller.
Carbody berbentuk segi empat yang dimodifikasi dari bentuk X memberikan daya tahan terhadap pembengkokan torsi yang lebih baik. Rangka track roller yang dilas menggunakan robot adalah unit pentagonal yang dibentuk dengan kempa menghasilkan kekuatan yang luar biasa dan usia pakai yang panjang.
Rangka Utama. Rangka utama yang kokoh
dirancang untuk ketangguhan maksimum dan pemakaian material yang efisien.
Undercarriage. Cat undercarriage tahan
lama dengan kemampuan menyerap tegangan dan menyediakan stabilitas yang sangat baik.
Roller dan Idler. Track roller, carrier roller
dan idler berpenyegel dan berpelumas memungkinkan usia pakai yang panjang, sehingga alat berat dapat lebih lama beroperasi di area kerja.
Undercarriage Standar. Undercarriage
standar sangat sesuai untuk aplikasi yang sering merubah posisi alat berat, mempunyai area kerja sempit atau permukaan tidak rata dan berbatu.
Long Undercarriage. Long (L) undercarriage
memaksimalkan stabilitas dan kapasitas angkat. Undercarriage panjang. lebar dan kokoh menyediakan bidang landasan kerja yang sangat stabil.
Struktur
Undercarriage dan komponen-komponen struktur 324D merupakan tulang punggung
dari kekuatan dan ketahanan alat berat.
Boom, Stick dan Alat Pelengkap. Dirancang
untuk memberikan fleksibilitas maksimum, produktivitas dan efisiensi tinggi pada semua jenis pekerjaan, 324D menyediakan konfigurasi dalam batas luas untuk berbagai macam aplikasi.
Alat Pelengkap Linkage Depan. Tersedia
tiga panjang boom dan lima jenis stick, menawarkan batas konfigurasi yang sesuai untuk kondisi aplikasi yang bervariasi.
Boom. Boom mempunyai cross-section
yang besar dan baffle plate internal untuk memberikan usia pakai yang panjang serta tahan lama.
Stick. Stick dibuat dari baja kekuatan
tegangan-tinggi menggunakan desain box section besar dengan baffle plate dibagian dalam dan suatu tambahan pelindung dasar.
Reach Boom. Reach boom memiliki
keistimewaan desain yang optimal yang memaksimalkan jangkauan penggalian dengan tiga stick opsional: Stick R3.6B1, R2.95CB1 dan R2.5CB1
• Bucket famili-CB1 dan B1 yang dihubungkan dengan stick ini mempunyai kapasitas yang cukup untuk jangkauan dan kedalaman yang jauh pada aplikasi pembuatan parit dan konstruksi umum.
Stick R3.6B1
• Stick memberikan jangkauan maksimum atas pengeluaran daya dan ukuran bucket.
R2.95CB1
• Persambungan depan yang paling serbaguna dan sangat cocok untuk dump truck berukuran 11-ton dalam hal jangkauan dan kapasitas bucket. R2.5CB1
• Menyediakan penggalian yang sangat baik dengan bucket berukuran besar.
Mass Excavation Boom. Mass excavation
boom memaksimalkan produktivitas. Versi mass menawarkan daya penggalian yang lebih tinggi dan dapat menggunakan bucket yang lebih besar.
M2.5DB and M2.0DB Sticks
• Stick DB menggunakan bucket famili-DB dan di desain untuk pemindahan tanah dengan volume tinggi, daya penggalian sangat kuat dan bucket berkapasitas besar. Digabungkan dengan Mass boom, stick ini menghasilkan produktivitas yang luar biasa.
Linkage Pin. Pin persambungan bucket
telah diperbesar untuk meningkatkan keandalan dan daya tahan. Semua pin di persambungan depan memiliki lapisan khrom tebal, yang membuatnya memiliki ketahanan terhadap korosi dan keausan yang tinggi.
Persambungan bucket. Power link
meningkatkan daya tahan, meningkatkan kemampuan angkat alat berat dalam posisi pengangkatan utama serta lebih mudah digunakan dibandingkan lubang pengangkatan sebelumnya.
Boom dan Stick
Desain dalam fleksibilitas untuk membantu membawa produksi yang lebih tinggi dan
efisiensi dalam semua pekerjaan.
Usia Servis. Bucket Caterpillar menambah
usia servis dan mengurangi biaya perbaikan.
• Desain dual radius untuk meningkatkan jarak heel dan mengurangi keausan.
• Pengelasan robot pada susunan sendi-engsel untuk meningkatkan penetrasi pengelasan dan usia pakai yang lebih lama.
• Menyertakan sistem baru yang agresif dan mudah dalam pemasangan, yaitu K Series™ GET tool system
• Baja berkekuatan tinggi dan tahan panas yang melampaui T-1 pada daerah-daerah dengan keausan tinggi
Excavation Bucket (X). Excavation (X)
bucket digunakan untuk penggalian pada material dengan benturan rendah dan tingkat abrasif moderat seperti misalnya tanah, lempung, kerikil dan tanah liat.
Heavy-Duty Bucket. Heavy duty (HD)
bucket digunakan untuk aplikasi abrasif moderat yang sangat luas seperti misalnya tanah campur, tanah liat dan batu. HD bucket memiliki karakteristik pemuatan dan pembuangan yang terbaik dan lebih mudah dikosongkan pada material yang kohesif. Konstruksinya lebih kuat dari pada bucket GP.
Heavy-Duty Power (HDP) Bucket. Digunakan
untuk aplikasi abrasif moderat dimana daya bongkar dan siklus waktu sangatlah penting. Memaksimalkan daya ungkit dan meningkatkan siklus waktu pada
kebanyakan material. Tidak untuk digunakan pada kondisi material yang lengket. Cutting edge dan GET diperbesar ukurannya.
Heavy-Duty Rock Bucket. Heavy-duty
rock untuk pemuatan bucket agresif pada aplikasi sangat keras seperti granit dan batu keras. Fitur-fitur yang termasuk: • Wear plate paling tebal untuk
memperpanjang usia pakai bucket dalam aplikasi yang berat
• Pelat anti aus bagian samping diperpanjang hingga sisi bucket untuk perlindungan untuk proteksi
maksimum pada tanah berbatu • Bucket dilengkapi sidebar protector
untuk melindungi sidebar, atau sidecutter untuk karakteristik pemuatan dan melindungi bucket dari keausan
Caterpillar Ground Engaging Tool (GET).
Caterpillar K Series GET yang terbaru merupakan kelengkapan pada bucket yang baru. Sistem GET yang baru ini menggunakan retainer vertikal yang tidak memerlukan pemukulan, sehingga lebih mudah dipasang dan dilepaskan dibandingkan pin Seri J Caterpillar. Bentuk tooth yang baru lebih agresif dan menawarkan penetrasi yang lebih baik daripada tip generasi pendahulunya. Terdapat juga variasi side cutter dan sidebar protector untuk disesuaikan dengan kondisi pengoperasian.
Sistem Pengendalian Tool. Sistem
pengendalian tool pilihan memaksimalkan produktivitas tool kerja dengan konfigurasi aliran hidraulik, tekanan dan pengontrolan oleh operator disesuaikan dengan tool kerja tertentu. Sistem dengan kemampuan banyak hal memungkinkan penggunaan bermacam-macam tool.
Tool Kerja – Alat Pelengkap
324D mempunyai pemilihan yang luas terhadap tool kerja untuk mengoptimalkan
performa alat berat.
Hammer
Hammer hidraulik Caterpillar disesuaikan dengan alat berat Cat untuk kinerja optimal dalam banyak variasi aplikasi pembongkaran dan konstruksi.
Thumb
Cat thumbs melipatgandakan kemampuan excavator Anda. Tool kerja dengan kemampuan banyak hal bersama dengan bucket mengubah excavator kedalam alat berat yang mempunyai kemampuan menangani material.
Multi-processor
Multi-processor melakukan kerja untuk berbagai jenis tool pembongkaran dengan menggunakan seperangkat jaw yang dapat dipertukarkan. Mengganti jaw memperkenankan unit tunggal untuk meremukkan, melumatkan dan melakukan bervariasi tugas pemotongan khusus, seperti memotong baja dan tangki.
Vibratory Plate Compactor
Caterpillar Vibratory Plate Compactor menyediakan daya memadatkan superior yang dapat diandalkan dalam paket perawatan rendah . Unit ini menghasilkan high-power impuls pada kecepatan 2,200 impact per menit. Daya ini dihasilkan oleh penggerak vibrasi yang membuat partikel-partikel tanah menjadi padat dan stabil. Apakah di dalam parit atau pada lerengan, memadatkan pelapisan atau memasang tiang, Cat Compactor adalah pilihan superior untuk tugas pemadatan lokasi kerja.
360° Scrap Shear
Caterpillar Scrap Shear dilengkapi fitur putaran 360° dan dengan rasio daya-ke-berat yang tinggi. Digunakan untuk menghancurkan struktur baja, dan mempersiapkan sisa potongan besar (seperti mobil, mesin pertanian dan gerbong kereta api) untuk proses selanjutnya.
Pin-Grabber Quick Coupler
Pin-Grabber Plus Quick Coupler
melipatgandakan kemampuan Cat Excavator yang memungkinkan untuk membawa dan menggunakan tool kerja manapun yang dilengkapi dengan pin standar.
Dedicated Quick Coupler. Quick Coupler
menambah kemampuan Cat excavator; kemudahan penggantian tool kerja untuk menyesuaikan persyaratan pekerjaan dalam hitungan menit atau detik. Dedicated quick coupler bucket tidak mempunyai kerugian radius tip, dan menghasilkan daya bongkar maksimum.
Versatility
Batas variasi yang luas dari pilihan pabrikan, alat-pelengkap terpasang tersedia untuk
mempertinggi performa dan meningkatkan manajemen di lokasi kerja.
Pelaksanaan Servis dari Permukaan Tanah.
Desain dan tata-ruang dari 324D dibuat dengan pemikiran teknisi servis. Banyak lokasi servis dapat dicapai dengan mudah dari permukaan tanah, memungkinkan servis yang kritis diselesaikan dengan cepat dan efisien.
Kompartemen Filter Udara. Fitur filter
udara adalah konstruksi elemen-ganda untuk keunggulan efisiensi pembersihan. Apabila saringan udara tersumbat, tanda peringatan ditampilkan pada layar monitor di dalam kabin.
Kompartemen Pompa. Pintu servis disisi
kanan struktur atas memungkinkan akses ke pompa dan filter pilot dari permukaan tanah.
Kompartemen Radiator. Pintu servis sebelah
kiri memungkinkan akses ke radiator engine, pendingin oli dan air-to-air-after-cooler dengan mudah. Tangki cadangan dan katup pembuangan terpasang pada radiator untuk menyederhanakan perawatan.
Filter Kapsul. Filter balik hidraulik, berupa
sebuah filter kapsul, berada diluar tangki hidraulik. Filter ini mencegah zat pencemar memasuki sistem apabila oli hidraulik diganti dan menjaga kebersihan pengoperasiannya.
Titik-titik Pelumasan. Blok pelumasan
remote dipusatkan pada boom yang menyalurkan gemuk pelumas ke lokasi-lokasi yang sulit dicapai di bagian depan.
Pengaman Kipas. Kipas radiator engine
tertutup seluruhnya oleh kawat ram halus, sehingga mengurangi resiko terjadinya kecelakaan.
Pelat Anti-Selip. Pelat anti-selip menutupi
bagian atas kotak penyimpanan dan struktur atas untuk mencegah tergelincir selama melakukan perawatan.
Diagnostic dan Monitoring. 324D dilengkapi
dengan titik-titik lokasi pengambilan sampel S•O•SSM dan titik-titk lokasi tes
hidraulik untuk sistem hidraulik, oli engine, dan untuk cairan pendingin. Sebuah penyambung tes untuk tool servis Cat Electronic Technician (Cat ET) terletak di dalam kabin.
Interval Servis Diperpanjang. Interval servis
dan perawatan 324D diperpanjang untuk mengurangi waktu servis alat berat dan meningkatkan kesiapan alat berat.
Servis dan Perawatan
Dukungan Produk. Anda akan mendapatkan
semua suku cadang di counter suku cadang dealer kami terdekat. Dealer Cat menggunakan jaringan komputer dunia untuk mencari tersedianya suku cadang guna meminimalkan waktu mogok alat berat. Menghemat uang dengan komponen-komponen yang direkondisi kembali.
Pemilihan Alat berat. Buatlah
perbandingan detil dari alat berat yang Anda pertimbangkan sebelum Anda membelinya. Apa saja persyaratan dari lokasi pekerjaan, alat pelengkap yang akan digunakan alat berat dan lama jam pengoperasian? Bagaimana produksi yang diperlukan? Dealer Cat Anda dapat memberikan rekomendasi.
Pembelian. Lihat harga awal sebelumnya.
Mempertimbangkan pilihan pembiayaan yang tersedia sebagaimana biaya pengoperasian harian. Ini juga saatnya untuk melihat pada layanan servis dealer yang dapat disertakan dalam biaya alat berat untuk menghasilkan biaya kepemilikan dan pengoperasian yang lebih rendah dalam jangka waktu lama.
Customer Support Agreement. Dealer
Cat menawarkan persetujuan dukungan produk, dan bekerja dengan pelanggan untuk mengembangkan rencana terbaik yang memenuhi keperluan khusus. Perencanaan ini dapat meliputi seluruh alat berat, termasuk alat pelengkap, untuk membantu melindungi investasi pelanggan.
Pengoperasian. Menyempurnakan teknik
pengoperasian dapat mempercepat peningkatan keuntungan Anda. Dealer Cat Anda mempunyai videotape, literatur dan lain-lainnya untuk membantu Anda meningkatkan produktivitas, dan Caterpillar menawarkan kelas pelatihan operator bersertifikat agar dapat
memaksimalkan kembalinya investasi Anda.
Layanan Servis Perawatan. Program pilihan
perbaikan menjamin biaya perbaikan dimuka. Program diagnostik semacam Scheduled Oil Sampling, Coolant Sampling dan Technical Analysis sangat membantu Anda menghindari terjadinya perbaikan yang tidak dijadwalkan.
Penggantian. Perbaikan, peremajaan, atau
penggantian? Dealer Cat dapat membantu Anda mengevaluasi biaya yang diperlukan sehingga Anda dapat membuat pilihan yang tepat.
SAFETY.CAT.COM™.
Dukungan Lengkap kepada Pelanggan
Layanan servis dealer Caterpillar membantu Anda untuk beroperasi lebih lama dengan
biaya lebih rendah.
Sistem Hidraulik
Sistem Implemen Utama –
235 L/menit
Aliran Maksimum (2x)
Maks. Tekanan – Peralatan
35 000 kPa
Maks. Tekanan – Travel
35 000 kPa
Maks. Tekanan – Swing
24 500 kPa
Sistem Pilot – Aliran Maksimum
32,4 L/menit
Sistem Pilot – Tekanan Maximum
3900 kPa
Silinder Boom – Bore
135 mm
Silinder Boom – Stroke
1305 mm
Silinder Stick – Bore
140 mm
Silinder Stick – Stroke
1660 mm
Silinder Bucket Famili B1 – Bore
120 mm
Silinder Bucket Famili B1 – Stroke
1104 mm
Silinder Bucket Famili CB1 – Bore
130 mm
Silinder Bucket Famili CB1 – Stroke
1156 mm
Silinder Bucket Famili DB – Bore
150 mm
Silinder Bucket Famili DB – Stroke
1151 mm
Kapasitas Pengisian
Kapasitas Tangki Bahan Bakar
520 L
Sistem Pendingin
30 L
Oli Engine
30 L
Penggerak Swing
10 L
Final Drive (masing-masing)
6 L
Sistem Hidraulik (termasuk tangki)
300 L
Tangki Hidraulik
145 L
Performa Suara
Kekuatan
ANSI/SAE
J1166
APR 90
• Kabin yang ditawarkan oleh Caterpillar, apabila dipasang
dan dirawat dengan benar, apabila diuji dengan pintu dan
jendela tertutup menurut ANSI/SAE J1166 OCT 98, memenuhi
syarat-syarat OSHA dan MSHA untuk kebisingan suara yang
diterima operator.
• Mungkin diperlukan pelindung pendengaran apabila
beroperasi dengan ruang operator dan kabin terbuka
(apabila tidak dirawat dengan benar atau pintu/jendela
terbuka) untuk jangka waktu yang lama atau dalam
lingkungan yang bising.
Standar
Engine
Model Engine
Cat C7 dengan
Teknologi ACERT
Daya Flywheel Netto
140 kW
Daya Netto – ISO 9249
140 kW
Bore 110
mm
Stroke 127
mm
Displacement 7,2
L
• Daya netto yang dinyatakan adalah daya yang tersedia pada
flywheel ketika engine dilengkapi dengan kipas, saringan
udara, muffler dan alternator.
• Engine tidak perlu di seting hingga ketinggian 2300 m.
Bobot
Berat Kerja – Undercarriage Standar
24 240 kg
Bobot Kerja – Undercarriage Standar
25 560 kg
• Reach boom, Stick R2.95CB1, Bucket 1,0 m
3, Shoe 600 mm
• Reach boom, Stick R2.95CB1, Bucket 1,1 m
3, Shoe 800 mm
Track
Standar dengan Undercarriage Standar
600 mm
Standar dengan Undercarriage Panjang
800 mm
Opsional – Triple Grouser
600 mm
Opsional 700
mm
Opsional – Double Grouser
600 mm
Mekanisme Swing
Kecepatan Swing
9,6 rpm
Torsi Swing
73,4 kN
•m
Penggerak
Drawbar Pull Maksimum
227 kN
6 8 7 1 9 2 5 4 3 10
Dimensi
Semua dimensi merupakan nilai pendekatan.
Pilihan Boom
Reach Boom
Mass Boom
5,9 m
5,3 m
Pilihan Stick
R3.6B1
R2.95CB1
R2.5CB1
M2.5DB
M2.0DB
1 Tinggi saat pengiriman**
3430 mm
3170 mm
3300 mm
3450 mm
3320 mm
2 Panjang saat pengiriman
10 050 mm
10 060 mm
10 100 mm
9480 mm
9610 mm
3 Jari-jari tail swing
2940 mm
2940 mm
2940 mm
2940 mm
2940 mm
Undercarriage Fixed
Gauge
Long
Fixed
Gauge
4 Panjang Ke Pusat Roller
3450 mm
3830 mm
5 Panjang Track
4250 mm
4630 mm
6 Tinggi kolong bebas***
470 mm
470 mm
7 Jarak antar bagian tengah track (track gauge)
2390 mm
2590 mm
8 Lebar track*
2990 mm
3390 mm
9 Tinggi kabin**
2980 mm
2980 mm
10 Tinggi counterweight***
1060 mm
1060 mm
*** Lebar track yang diperlihatkan adalah track shoe 600 mm untuk Fixed Gauge dan 800 mm untuk Long Fixed Gauge.
*** Termasuk ketinggian shoe lug 30 mm. *** Tanpa ketinggian shoe lug 30 mm.
R2.5CB1 R2.95CB1 R3.6B1 0 1 2 3 4 5 6 7 8 9 10 11 1 Meter Meter 0 1 2 3 4 5 6 7 8 9 10 6 7 8 5 4 3 2 1 ¢ 2 3 1 7 6 ¢ ¢ ¢ ¢ ¢ ¢ ¢ ¢ 4 5 ¢ ¢ ¢ ¢ ¢
Rentang Kerja Reach Excavator
Konfigurasi Reach (R) boom
Pilihan Boom
Reach Boom
Mass Boom
Pilihan Stick
R3.6B1
R2.95CB1
R2.5CB1
M2.5DB
M2.0DB
1 Kedalaman penggalian maksimum
7300 mm
6740 mm
6290 mm
5910 mm
5410 mm
2 Jangkauan maksimum
10 550 mm
10 030 mm
9620 mm
9110 mm
8650 mm
di permukaan tanah
3 Tinggi pemotongan maksimum
9880 mm
9660 mm
9460 mm
9060 mm
8830 mm
4 Tinggi pemuatan maksimum
7070 mm
6700 mm
6500 mm
5970 mm
5750 mm
5 Tinggi pemuatan minimum
1910 mm
2470 mm
2930 mm
2360 mm
2860 mm
6 Maksimum potong kedalaman
7140 mm
6560 mm
6080 mm
5720 mm
5190 mm
hingga dasar untuk 2240 mm
7 Maksimum Kedalaman Penggalian
6540 mm
5830 mm
5390 mm
4590 mm
4120 mm
Dinding
Vertikal
Daya Penggalian Bucket (SAE)
131 kN
154 kN
154 kN
198 kN
198 kN
(ISO)
149 kN
174 kN
174 kN
222 kN
222 kN
Daya Penggalian Stick (SAE)
105 kN
118 kN
138 kN
135 kN
154 kN
(ISO)
108 kN
122 kN
143 kN
140 kN
160 kN
0 1 2 3 4 5 6 7 8 9 10 11 1 Meter 0 1 2 3 4 5 6 7 8 9 10 6 7 8 5 4 3 2 1 Meter M2.0DB M2.5DB ¢ 2 3 17 6 ¢ ¢ ¢ ¢ ¢ ¢ ¢ ¢ 4 5 ¢ ¢ ¢ ¢ ¢Rentang Kerja Mass Excavator
6 8 7
10
9
2
3
5
4
1
Dimensi
Semua dimensi merupakan nilai pendekatan.
Pilihan Boom
Super Long Reach Boom
10,2 m
Pilihan Stick
7,85 m
1 Tinggi saat pengiriman
3150 mm
2 Panjang saat pengiriman
14 340 mm
3 Jari-jari tail swing
3000 mm
4 Panjang Ke Pusat Roller
3830 mm
5 Panjang Track
4630 mm
6 Tinggi kolong bebas
440 mm
7 Jarak antar bagian tengah track (track gauge)
2590 mm
8 Lebar Pengiriman
Shoe 800 mm (standar)
3390 mm
Shoe 700 mm (opsional)
3290 mm
Shoe 600 mm (opsional)
3190 mm
9 Tinggi kabin
2980 mm
10 Tinggi counterweight
1060 mm
0 1 2 2 3 4 5 6 7 8 9 10 12 14 13 16 15 18 17 19 11 1 Meter 10,2 m 0 1 2 3 4 5 6 7 8 9 11 12 13 14 15 10 6 7 9 10 11 12 13 14 8 5 4 3 2 1 Meter ¢
3
1
6
¢ ¢ ¢ ¢ ¢4
5
¢ ¢ ¢ ¢2
Batas Kerja Excavator-Jangkauan
Konfigurasi Reach (R) boom
Pilihan Boom
Super Long Reach Boom
10,2 m
Pilihan Stick
7,85 m
Pilihan Bucket
DC 0,61 m
31 Kedalaman penggalian maksimum
14 594 mm
2 Jangkauan maksimum di permukaan tanah
18 603 mm
3 Tinggi pemotongan maksimum
15 411 mm
4 Tinggi pemuatan maksimum
13 285 mm
Berat Komponen Utama
kg
Alat berat dengan counterweight dan shoe 800 mm (tanpa persambungan depan) Dengan shoe 600 mm
19 450
Dengan shoe 800 mm
20 740
Dua silinder boom (masing-masing)
227
Counterweight
Bukan tipe lepasan
4520
Boom (termasuk saluran, pin dan silinder stick)
Reach Boom
2033
Mass Boom
2138
Stick (termasuk saluran, pin, silinder bucket dan linkage)
R3.6B1
1199
R2.95CB1
1208
R2.5CB1
1149
M2.5DB
1470
M2.0DB
1385
Rangka track roller [termasuk rangka, roller, idler, pijakan/tangga,
Dengan shoe 600 mm
7950
pelindung, penggerak akhir, shoe 800 mm] – masing-masing
Dengan shoe 800 mm
9240
Kesesuaian dan Spesifikasi Bucket 324D
Kapasitas*
Lebar
Jari-
Berat
Teeth
Total Reach
Mass
jari
Tip
(tanpa tip)Berat Stick
Stick
m3 mm mm kg Jml kg R3.6B1 R2.95CB1 R2.5CB1 M2.5DB M2.0DB
Bucket B1
Ekskavasi 0,9
1092
1488 647 5 647 s
s
s — —
Bucket CB1
Ekskavasi 1,0
1232
1555 822 5 822 n
s
s — —
1,1
1320
1555
857
5
857
*
n
n — —
1,2
1420
1555
896
5
896
*
*
n — —
Bucket DB
Ekskavasi 1,4
1472
1660
1124 5
1124 — — — *
s
1,5
1559
1660
1167 5
1167
— — — *
n
Kesesuaian dan Spesifikasi Bucket 324D L
Kapasitas*
Lebar
Jari-
Berat
Teeth
Total Reach
Mass
jari
Tip
(tanpa tip)Berat
Stick Stick
m3 mm mm kg Jml kg R3.6B1 R2.95CB1 R2.5CB1 M2.5DB M2.0DB
Bucket B1
Ekskavasi 0,9
1092
1488 647 5 647 s
s
s — —
Bucket CB1
Ekskavasi 1,0
1232
1555 822 5 822 s
s
s — —
1,1
1320
1555
857
5
857
n
s
s — —
1,2
1420
1555
896
5
896
n
n
s — —
Bucket DB
Ekskavasi 1,4
1472
1660
1124 5
1124 — — — n
s
1,5
1559
1660
1167 5
1167
— — — n
n
s 2100 kg/m3kerapatan material maksimum n 1800 kg/m3
kerapatan material maksimum * 1500 kg/m3
kerapatan material maksimum
∴ 1200 kg/m3
kerapatan material maksimum
— Tidak Tersedia
Asumsi untuk angka kerapatan material maksimum:
1. Linkage depan dipanjangkan sepenuhnya pada permukaan tanah 2. Lengkungan Bucket
3. Bucket fill factor 100%
* Berdasarkan SAE J296, beberapa kalkulasi dari spesifikasi kapasitas ada pada garis-batas. Pembulatan dapat memungkinkan dua buah bucket mempunyai angka yang sama (English), tetapi angka metrik berbeda.
Panduan untuk Kesesuaian Tool Kerja 324D/324D L
Pilihan Boom
Reach Boom
Mass Boom
5,9 m
5,3 m
Pilihan
Stick
R3.6CB R2.95CB R2.5CB M2.5DB
M2.0DB
Hammer
Hidraulik
H115Cs/ H115Cs/ H115Cs/ H115Cs/
H115Cs/
H120Cs/ H120Cs/ H120Cs/ H120Cs/
H120Cs/
H130Ds H130Ds H130Ds H130Ds
H130Ds
Vibratory Plate Compactor
CVP110
CVP110
CVP110
CVP110
CVP110
Multi-Prosesor
MP20 MP20 MP20
n/a n/a
360 Scrap Shear
S320
S320
S320
n/a
n/a
Trash Grapple
2,7 m
32,7
m
32,7
m
33,1
m
33,1
m
3Grapple
Kontraktor
ya ya ya n/a
n/a
Hydraulic
Thumb
ya ya ya n/a
n/a
Dedicated Quick Coupler
ya
ya
ya
ya
ya
1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2950 *2950 8,12 6,0 m kg *4950 3650 *2850 2600 9,04 4,5 m kg *6250 5400 5350 3600 *2900 2250 9,58 3,0 m kg *9650 8050 *7400 5050 5200 3450 *3050 2050 9,81 1,5 m kg 11 650 7300 7250 4700 5000 3250 3200 2000 9,76 Garis Permukaan kg *5500 *5500 11 150 6900 6950 4450 4850 3100 3350 2100 9,43 Tanah –1,5 m kg *5750 *5750 *9450 *9450 10 950 6750 6800 4350 4800 3050 3750 2350 8,80 –3,0 m kg *10 050 *10 050 *14 850 13 700 11 050 6800 6850 4350 4650 3000 7,77 –4,5 m kg *15 050 14 200 *10 700 7050 7000 4500 *5400 4550 6,16 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2900 *2900 8,12 6,0 m kg *4900 4100 *2850 *2850 9,04 4,5 m kg *6250 6050 *5700 4050 *2900 2550 9,58 3,0 m kg *9650 9100 *7350 5700 6200 3900 *3050 2350 9,81 1,5 m kg *11 850 8350 *8550 5350 6000 3700 *3300 2300 9,76 Garis Permukaan kg *5500 *5500 *13 150 7900 8350 5100 5850 3550 *3700 2400 9,43 Tanah –1,5 m kg *5700 *5700 *9450 *9450 *13 350 7750 8200 4950 5750 3500 *4400 2700 8,80 –3,0 m kg *10 000 *10 000 *14 850 *14 850 *12 600 7800 8250 4950 5550 3400 7,77 –4,5 m kg *15 050 *15 050 *10 700 8050 *7600 5150 *5350 5150 6,16 STICK R2.95B1 – 2950 mm BUCKET – 1,1 m3 UNDERCARRIAGE – Panjang SHOE – 600 mm triple grouser
BOOM – 5900 mm
* Dibatasi oleh kapasitas hidraulik daripada beban jungkit. Beban diatas sesuai dengan SAE hydraulic excavator lift capacity rating standard J1097 Muatan tidak melebihi 87% dari kapasitas pengangkatan hidraulik atau 75% dari kapasitas jungkit. Berat semua aksesori pengangkatan harus dikurangi dari kapasitas pengangkatan
STICK R2.95B1 – 2950 mm BUCKET – 1 m3
UNDERCARRIAGE – Standar SHOE – 600 mm triple grouser
BOOM – 5900 mm
* Dibatasi oleh kapasitas hidraulik daripada beban jungkit. Beban diatas sesuai dengan SAE hydraulic excavator lift capacity rating standard J1097 Muatan tidak melebihi 87% dari kapasitas pengangkatan hidraulik atau 75% dari kapasitas jungkit. Berat semua aksesori pengangkatan harus dikurangi dari kapasitas pengangkatan diatas. STICK R2.5B1 – 2500 mm
BUCKET – 1,2 m3
UNDERCARRIAGE – Panjang SHOE – 600 mm triple grouser
BOOM – 5,9 m
* Dibatasi oleh kapasitas hidraulik daripada beban jungkit. Beban diatas sesuai dengan SAE hydraulic excavator lift capacity rating standard J1097 Muatan tidak melebihi 87% dari kapasitas pengangkatan hidraulik atau 75% dari kapasitas jungkit. Berat semua aksesori pengangkatan harus dikurangi dari kapasitas pengangkatan
3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *5800 *5800 *4000 *4000 7,60 6,0 m kg *5950 *5950 *3900 3200 8,59 4,5 m kg *8050 *8050 *6700 5950 *6050 3950 *3950 2750 9,16 3,0 m kg *10 400 8900 *7800 5600 6150 3850 *4150 2550 9,40 1,5 m kg *12 400 8150 8600 5250 5950 3700 4100 2500 9,35 Garis Permukaan kg *13 300 7800 8350 5050 5800 3550 4350 2600 9,00 Tanah –1,5 m kg *9900 *9900 *13 200 7750 8250 4950 5800 3500 4950 3000 8,33 –3,0 m kg *16 300 16 250 *12 150 7850 8300 5000 *5500 3900 7,22 –4,5 m kg *13 400 *13 400 *9750 8200 *7350 5750 5,64
Kapasitas Angkat Reach Boom
Beban pada Jangkauan Maksimum Tinggi Titik Beban Radius Beban dari Depan Radius Beban dari Samping
6,0 m 7,5 m 9,0 m 10,5 m 12,0 m 13,5 m 15,0 m m 12,0 m kg *980 *980 15,24 10,5 m kg *1630 *1630 *1710 *1710 *930 *930 16,16 9,0 m kg *1610 *1610 *1680 *1680 *900 *900 16,89 7,5 m kg *1730 *1730 *1710 *1710 *870 *870 17,01 6,0 m kg *1820 *1820 *1790 1680 *870 *870 17,62 4,5 m kg *2070 *2070 *1960 *1960 *1890 1600 *880 *880 17,99 3,0 m kg *2860 *2860 *2530 *2530 *2300 *2300 *2130 1910 *2010 1510 *910 880 18,22 1,5 m kg *5290 *5290 *4060 *4060 *3330 *3330 *2860 2820 *2540 2230 *2300 1780 *2140 1420 *930 860 18,32 Garis Permukaan kg *6250 5670 *4690 4220 *3770 3260 *3180 2580 *2770 2060 *2480 1660 *2270 1330 *950 850 18,28 Tanah –1,5 m kg *6950 5140 *5220 3830 *4160 2980 *3470 2370 *2990 1910 *2650 1550 2240 1260 *1000 860 18,12 –3,0 m kg *7400 4820 *5600 3570 *4470 2770 *3710 2210 3090 1790 2580 1460 2180 1200 *1080 890 17,82 –4,5 m kg *7650 4670 *5850 3410 4550 2640 3650 2100 3000 1710 2520 1400 2140 1160 *1180 960 17,36 –6,0 m kg *7710 4630 5840 3340 4480 2570 3590 2040 2950 1660 2480 1370 2130 1150 *1310 1090 16,74 –7,5 m kg *7600 4670 5850 3350 4460 2550 3570 2030 2950 1650 2490 1380 2160 1180 *1500 1230 15,94 –9,0 m kg *7310 4800 *5780 3420 4510 2600 3610 2060 2990 1690 2550 1440 *1770 1480 14,92 –10,5 m kg *6800 4990 *5420 3550 *4430 2710 *3670 2160 *3010 1800 *2200 1870 13,63 –12,0 m kg *5970 5280 *4780 3770 *3870 2890 *3090 2350 *2590 *1930 11,96 –12,0 m kg *4620 *4620 *3630 *3630 *2700 *2700 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *3500 *3500 6,95 6,0 m kg *6000 5900 *3300 *3300 8,05 4,5 m kg *6500 5750 *4700 3650 *3300 2800 8,66 3,0 m kg *9600 8950 *7500 5450 5850 3550 *3500 2550 8,92 1,5 m kg *11 700 8150 8450 5100 5700 3400 *3800 2500 8,87 Garis Permukaan kg *8550 *8550 *12 900 7700 8200 4850 5600 3300 *4350 2650 8,49 Tanah –1,5 m kg *7950 *7950 *14 200 *14 200 *12 950 7550 8050 4750 *5300 3150 7,75 –3,0 m kg *14 250 *14 250 *17 000 16 050 *11 700 7700 8150 4850 *5850 4450 6,50 –4,5 m kg *8200 8150 *7450 7450 4,76 STICK M2.5DB – 2500 mm BUCKET – 1,4 m3 UNDERCARRIAGE – Panjang SHOE – 600 mm triple grouser
BOOM – 5300 mm
* Dibatasi oleh kapasitas hidraulik daripada beban jungkit. Beban diatas sesuai dengan SAE hydraulic excavator lift capacity rating standard J1097 Muatan tidak melebihi 87% dari kapasitas pengangkatan hidraulik atau 75% dari kapasitas jungkit. Berat semua aksesori pengangkatan harus dikurangi dari kapasitas pengangkatan diatas.
Kapasitas Angkat Mass Boom
Beban pada Jangkauan Maksimum Tinggi Titik Beban Radius Beban dari Depan Radius Beban dari Samping BOOM – 10,2 m STICK – 7,85 m BUCKET – 1142 mm 0,60 m3 291 kg
SHOES – 800 mm triple grouser UNDERCARRIAGE – Panjang HEAVY LIFT – On
* Dibatasi oleh kapasitas hidraulik daripada beban jungkit. Beban diatas sesuai dengan SAE hydraulic excavator lift capacity rating standard J1097
➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤
Kapasitas Angkat Super Long Reach Boom
Beban pada Jangkauan
Maksimum – Lengkungan Bucket Tinggi Titik Beban Radius Beban dari Depan Radius Beban dari Samping ➤ ➤ ➤ ➤
Perlengkapan Standar
Perlengkapan standar dapat berbeda. Untuk penjelasan lebih lanjut, hubungi dealer
Caterpillar Anda.
Ruang Operator
Kabin
Sandaran tangan dapat disetel
Tempat abu rokok dengan penyulut rokok
Tempat minuman
Penyejuk udara dua-tingkat kecepatan (otomatis)
dengan defroster
Mampu untuk Bolt-on FOGS
Mampu untuk pemasangan dua pedal tambahan
Tempat menggantung jaket
Jendela depan dengan glass split 70/30
Lampu interior
Tempat Literatur
Untuk dua speaker stereo (dua lokasi)
Tuas netral (penguncian) untuk semua kontrol
Jendela depan dapat dibuka dengan bantuan alat
Jendela atap dapat dibuka
Wiper dan washer jendela depan atas terpasang
pada pilar
Kabin bertekanan (ventilasi filter positif)
Monting Radio (Ukuran DIN)
Pintu darurat, jendela belakang
Jendela depan bawah dapat dipindahkan ke bracket
penyimpanan dalam kabin
Tempat duduk dengan konsol yang dapat disetel
Sabuk pengaman, retractable (lebar 50,8 mm)
Jendela dapat disorong ke atas
Kompartemen penyimpanan sesuai untuk kotak
makanan
Pedal pengendali travel dengan tuas tangan yang
dapat digerakkan
Tempat majalah
Karpet lantai yang dapat dicuci
Monitor
Economy mode
Jam penunjuk waktu
Display bahasa – Berwarna dan display grafik
Kondisi alat berat, kode kesalahan dan seting mode tool
Periksa ketinggian fluida saat start-up untuk oli
hidraulik, oli engine dan cairan pendingin
Informasi peringatan, informasi penggantian filter/
fluida dan jam kerja
Undercarriage
Grease lubricated GLT2, resin seal
Idler dan center section track guiding
Triple grouser track shoe 800 mm (324D L)
Triple grouser track shoe 600 mm (324D)
Struktur Bagian Atas
Kelistrikan
Alternator, 80A
Lampu, terpasang pada kotak penyimpanan (satu)
Sinyal/klakson peringatan
Engine
Cat C7 dengan Teknologi ACERT
2300 m ketinggian dari permukaan laut, engine tidak
perlu seting
Pemanas udara masuk
Kontrol Putaran Engine Otomatis
Filter Udara Seal Radial
Separator air dalam saluran bahan bakar
Waved fin radiator dengan ruang untuk
membersihkan
Filter bahan bakar 2 micron
Rem parkir swing otomatis
Katup pengurangan aliran (drift) boom
Alat penurun boom untuk cadangan
Sistem keamanan satu kunci Caterpillar
Counterweight
Pengunci pintu dan pengunci tutup
Spion, pandangan ke belakang (rangka-kanan, kabin-kiri)
Sirkuit regenerasi untuk boom dan stick
Reverse swing damping valve
Katup pengurangan aliran (drift) stick
Travel dua kecepatan
Perlengkapan Opsional
Perlengkapan opsional dapat berbeda. Hubungi dealer Caterpillar untuk mengetahui
rinciannya.
Saluran dan Hidraulik-Bantu
Sirkuit tambahan
Sirkuit filter balik hammer
Saluran boom dan stick
Saluran quick coupler Cat (mampu untuk tekanan
tinggi dan medium)
Saluran pembuangan
Saluran tekanan tinggi
Saluran tekanan medium
Quick coupler
Quick coupler untuk tekanan tinggi
Tool control system
Konfigurasi 1 (hammer 1), dioperasikan dengan pedal
kaki 1P, sirkuit satu arah
Konfigurasi 2 (bersama), dioperasikan dengan pedal
kaki 1/2P, sirkuit bersama
Konfigurasi 3 (hammer 2), dioperasikan dengan pedal
kaki 2P, sirkuit satu arah
Ruang Operator
Kaca jendela diperkeras
Jendela polycarbonate
Power supply, 12V-7A (1)
Power supply, 12V-7A (2)
Pintu darurat jendela belakang
Tempat duduk, sandaran tinggi bersuspensi udara
Tempat duduk, sandaran tinggi bersuspensi udara
dengan pemanas
Tempat duduk, sandaran tinggi dengan suspensi mekanis
Tempat duduk, sandaran rendah bersuspensi tanpa
sandaran kepala
Sandaran kepala
Sunscreen
Wiper jendela depan, bawah dengan washer
Lampu kerja, terpasang pada kabin
Pelindung hujan untuk jendela depan
Sun visor
Radio AM/FM
Pola kontrol quick-changer, dua arah
Pola kontrol quick-changer, empat arah
Cat MSS (alat anti-pencurian)
Kotak tempat makan dengan penutup
Indikator tinggi permukaan air untuk separator air
Perlengkapan Pilihan Lainnya
Rangkaian roda gigi tambahan untuk pompa-bantu
Pra-filter Udara
Paket pendingin, ambient tinggi dengan VSF
Paket pendingin, ambient semi-tinggi
Pompa pengisian elektrik dengan pemutus aliran otomatis
Linkage Depan
Persambungan bucket, famili-B1 dengan lubang
pengangkatan
Persambungan bucket, famili-CB1 dengan lubang
pengangkatan
Persambungan bucket, famili-DB dengan lubang
pengangkatan
Heavy-duty 5,9 m reach boom (dengan lampu samping
kiri dan kanan)
Heavy-duty 2,95 m stick untuk heavy-duty reach boom
Reach boom 5,9 m dengan lampu samping kiri dan kanan
Stick R3.6B1 3600 mm
Stick R2.95CB1 2950 mm
Stick R2.5CB1 2500 mm
Mass boom 5,3 m dengan lampu samping kiri dan kanan
Stick M2.5DB 2500 mm
Stick M2.0DB 3200 mm
Track
Undercarriage standar
Triple grouser shoe 700 mm
Triple grouser shoe 800 mm
Undercarriage Panjang
Triple grouser shoe 600 mm
Triple grouser shoe 700 mm
Pengaman
FOGS, bolt-on
Pengaman, kabin depan
Pengaman, kabin atas
Pengaman, untuk undercarriage panjang (dua bagian)
Pengaman, heavy-duty bottom, 4 mm, tanpa pengaman
swivel dan pelindung motor travel
Pengaman, track end guide untuk undercarriage panjang
Pengaman, track end guide untuk undercarriage standar
Pengaman, orang yang tidak bertanggungjawab
Pelindung swivel heavy-duty, 16 mm, pengaman swivel
Pelindung motor travel heavy-duty
Jaring-jaring untuk pengaman depan (jaring-jaring
penuh, satu buah)
Jaring-jaring untuk pengaman depan (jaring-jaring
setengah, satu buah)
Untuk informasi lebih lengkap mengenai produk-produk Cat, servis dealer, dan solusi-solusi industri, kunjungilah kami di situs www.cat.com © 2008 Caterpillar Hak Cipta Dilindungi Dicetak di U.S.A. Bahan dan spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan terlebih dahulu. Alat berat yang ditampilkan dalam foto dapat dilengkapi dengan perlengkapan tambahan. Hubungi dealer Caterpillar Anda untuk mengetahui opsi yang tersedia. CAT, CATERPILLAR, logo-logo yang berkaitan, “warna Kuning Caterpillar” dan POWER EDGE, serta identitas korporasi dan produk yang digunakan disini, merupakan merek dagang dari Caterpillar dan tidak boleh digunakan tanpa izin.
A8HQ6000 (8-08) (Terjemahan: 12-08) Menggantikan A8HQ5664-04 APD
