commit to user 18 BAB III
ANALISA KEBUTUHAN DAN PERANCANGAN SISTEM
3.1 Analisa Kebutuhan
3.1.1 Kebutuhan Hardware
Aplikasi pemesanan menu di Cafe Roemami “Roemah Macaroni & Milk” menggunakan rekomendasi hardware sebagai berikut :
1. Server Mandiri

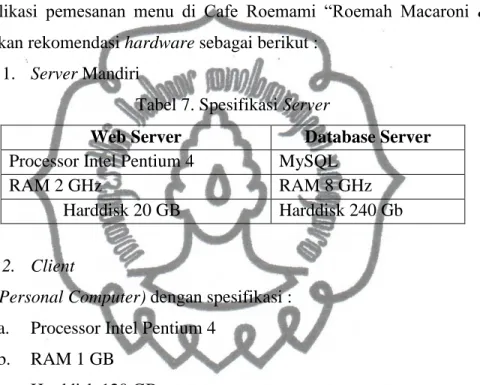

Tabel 7. Spesifikasi Server
Web Server Database Server
Processor Intel Pentium 4 MySQL
RAM 2 GHz RAM 8 GHz
Harddisk 20 GB Harddisk 240 Gb
2. Client
PC (Personal Computer) dengan spesifikasi : a. Processor Intel Pentium 4
b. RAM 1 GB c. Harddisk 120 GB
3.1.2 Kebutuhan Software
Aplikasi pemesanan menu di Cafe Roemami “Roemah Macaroni & Milk” menggunakan spesifikasi rekomendasi software sebagai berikut :
a. PHP
b. SDK Android 2.2 c. Eclipse Juno
d. OS Windows / Linux e. Web Browser Firefox f. My SQL
commit to user
3.2 Perancangan Sistem
3.2.1 System Requirement Specification (SRS)
System requirement specification adalah spesifikasi dari apa yang
harus diimplementasikan dan mendeskripsikan bagaimana sistem harus bekerja atau bagian– bagian yang ada di dalam sistem, dapat juga menjadi batasan dalam proses pengembangan sistem.
3.2.1.1 SRS Functional
System requirement specification fungsional merupakan
penjelasan tentang layanan yang perlu disediakan oleh sistem, bagaimana menerima dan mengolah masukan dan bagaimana sistem mengatasi situasi–situasi tertentu. Selain itu requirement juga secara jelas menentukan apa yang tidak dikerjakan oleh sistem. SRS fungsional menggambarkan system requirement secara detail seperti
input, output dan pengecualian yang berlaku.
Tabel 8. SRS Functional
Kode SRS Deskripsi Kebutuhan Functional
Waitress
SRS-PMF01 Melakukan proses login
SRS-PMF02 Melakukan proses validasi login SRS-PMF03 Menginput pesanan
SRS-PMF04 Mengelola pesanan SRS-PMF05 Mengedit pesanan SRS-PMF06 Menghapus pesanan SRS-PMF07 Melihat banyaknya stok SRS-PMF08 Mengirim pesanan ke kitchen SRS-PMF09 Mengirim pesanan ke kassa SRS-PMF10 Melakukan proses logout Kitchen
commit to user
SRS-PMF11 Melakukan proses login
SRS-PMF12 Melakukan proses validasi login SRS-PMF13 Menerima data pesanan
SRS-PMF14
Memberikan status belum dan sudah dilayani
SRS-PMF15 Melakukan proses logout Kassa
SRS-PMF16 Melakukan proses login
SRS-PMF17 Melakukan proses validasi login SRS-PMF18 Menghitung jumlah pesanan SRS-PMF19 Mencetak laporan pembayaran SRS-PMF20 Melakukan proses logout Admin
SRS-PMF21 Melakukan proses login
SRS-PMF22 Melakukan proses validasi login SRS-PMF23 Menambah daftar menu
SRS-PMF24 Mengelola daftar menu SRS-PMF25 Mengedit daftar menu SRS-PMF26 Menghapus daftar menu SRS-PMF27 Mencetak daftar menu SRS-PMF28 Menambah user SRS-PMF29 Mengelola user SRS-PMF30 Mengedit user
commit to user SRS-PMF31 Menghapus user
commit to user
3.2.1.2 SRS Non Functional
Non Functional requirement secara umum berisi batasan–
batasan pada pelayanan atau fungsi yang disediakan oleh sistem. Termasuk di dalamnya adalah batasan wajtu, batasan proses pembangunan dan standar-standar tertentu.
Tabel 8. SRS Non Functional
Kode SRS Deskripsi Kebutuhan Non Functional
User
SRS-PMNF01 Memiliki tampilan yang user friendly SRS-PMNF02 Menggunakan versi mobile dan web desktop
3.2.2 Use Case Diagram
Diagram use case mendeskripsikan sebuah interaksi antara satu atau lebih actor dengan sistem informasi yang akan dibuat. Use case digunakan untuk mengetahui fungsi apa saja yang ada di dalam sebuah sistem informasi dan siapa saja yang berhak menggunakan fungsi–fungsi itu. Syarat penamaan pada use case adalah nama didefinisikan sesederhaa mungkin dan dapat dipahami. Ada dua hal utama pada use case yaitu pendefinisian apa yang disebut actor dan use case
3.2.2.1 Use Case Diagram Admin
Use Case Diagram Admin dapat digambarkan seperti berikut:
1. Use Case Diagram Admin Pengolahan Menu
Rancangan use case diagram admin pengolahan menu dapat dilihat pada gambar 3.1
commit to user
Gambar 3.1 Use Case Diagram Admin Pengolahan Menu
2. Use Case Diagram Admin Pengolahan Data User
commit to user
3.2.2.2 Use Case Diagram Waitress
Use Case Diagram Waitress dapat digambarkan seperti
berikut :

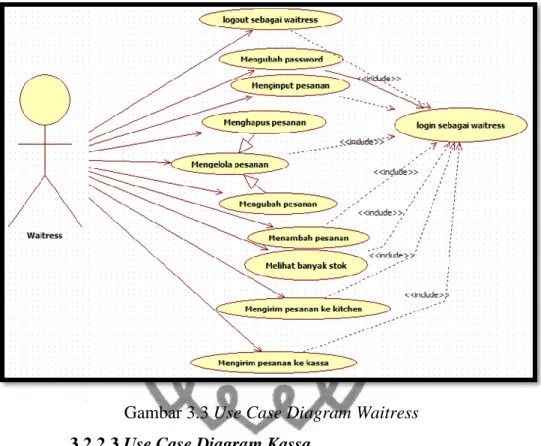

Gambar 3.3 Use Case Diagram Waitress 3.2.2.3 Use Case Diagram Kassa
commit to user
Gambar 3.4 Use Case Diagram Kassa 3.2.2.4 Use Case Diagram Kitchen
Use Case Diagram Kitchen dapat digambarkan seperti berikut :
Gambar 3.5Use Case Diagram Kitchen
3.2.3 Activity Diagram
Diagram aktivitas atau activity diagram menggambarkan workflow (aliran kerja) atau aktivitas dari sebuah sistem atau proses bisnis. Diagram aktivitas menggambarkan aktivitas yang dapat dilakukan oleh sistem bukan apa yang dilakukan aktor.
3.2.3.1 Activity Diagram Admin Pengolahan Menu
Activity Diagram Admin Pengolahan Menu dapat digambarkan
commit to user

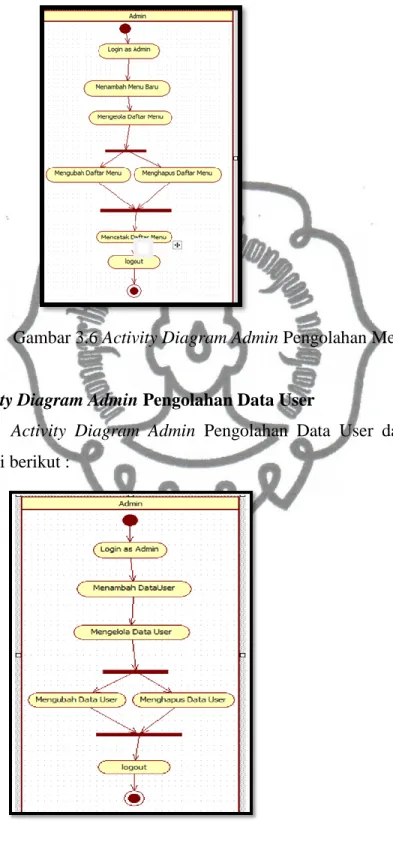

Gambar 3.6 Activity Diagram Admin Pengolahan Menu
3.2.3.2 Activity Diagram Admin Pengolahan Data User
Activity Diagram Admin Pengolahan Data User dapat digambarkan
seperti berikut :
commit to user
3.2.3.2 Activity Diagram Waitress
Activity Diagram Waitress dapat digambarkan seperti berikut : Kitchen Login as Kitchen Mengubah Password Mengubah Pesanan logout Menghapus Pesanan Menghitung Jumlah Pesanan
Pengiriman Pesanan
Mencetak Laporan Pembayaran
Mengirim Pesanan ke Kitchen Mengirim Pesanan ke Kassa Menerima Data Pesanan
commit to user
Gambar 3.8 Activity Diagram Waitress
3.2.3.3 Activity Diagram Kassa
Activity Diagram Kassa dapat digambarkan seperti berikut :
commit to user
3.2.3.4 Activity Diagram Kitchen
Activity Diagram Kitchen dapat digambarkan seperti berikut :
Kitchen
Login as Kitchen
logout
Menerima Data Pesanan
Validasi pesanan
Dilayani Belum dilayani
Gambar 3.10 Activity Diagram Kitchen
3.2.4 Class Diagram
Diagram kelas atau class diagram menggambarkan struktur sistem dari segi pendefinisian kelas–kelas yang akan dibuat untuk membangun sistem. Kelas memiliki apa yang disebut atribut dan metode atau operasi. Atribut merupakan variabel–variabel yang dimiliki oleh suatu kelas. Operasi atau metode adalah fungsi– fungsi yang dimiliki oleh suatu kelas.
commit to user
3.2.4.1 Class Diagram Aplikasi Pemesanan Menu di Cafe Roemami
Class diagram Aplikasi Pemesanan Menu di Cafe Roemami dapat
dilihat pada Gambar 3.11

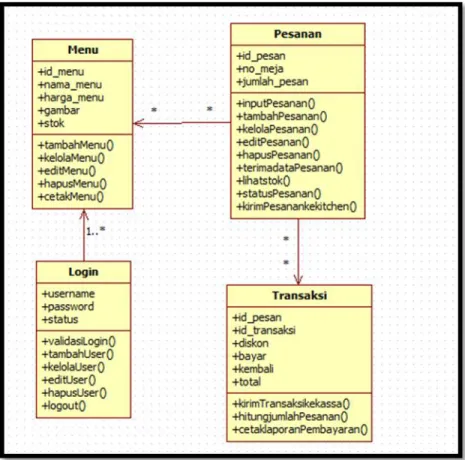

Gambar 3.11 Class Diagram
3.2.4 Sequence Diagram
Sequence diagram menggambarkan kelakuan obyek pada use case
dengan mendeskripsikan waktu hidup obyek dan message yang dikirimkan dan diterima antar obyek.
commit to user
3.2.4.1 Sequence Diagram Admin Pengolahan Menu
Gambar 3.12 Sequence Diagram Admin Pengolahan Menu 3.2.4.2 Sequence Diagram Admin Pengolahan Data User
commit to user
Gambar 3.13 Sequence Sequence Diagram Admin Pengolahan Data User 3.2.4.3 Sequence Diagram Waitress
commit to user
commit to user
3.2.4.4 Sequence Diagram Kassa
Gambar 3.15 Sequence Sequence Diagram Kassa
commit to user
Gambar 3.16 Sequence Sequence Diagram Kitchen 3.2.5 Diagram Komponen
Diagram komponen atau component diagram dibuat untuk menunjukan organisasi dan ketergantungan di antara kumpulan komponen dalam sebuah sistem. Diagram komponen fokus pada komponen sistem yang dibutuhkan dan ada di dalam sistem
commit to user
Gambar 3.17 Component Diagram
3.2.6 Deployment Diagram
Deployment diagram menunjukan konfigurasi komponen dalam proses
eksekusi.
3.2.5.1 Diagram Komponen
Gambar 3.18 Deployment Diagram 3.3 Perancangan Basis Data
3.3.1 ERD ( Entitiy Relationship Diagram )
Entity Rellationship Diagram (ERD) untuk
commit to user
entitas (entity) dan hubungannya. ERD merupakan suatu model jaringan yang menggunakan susunan data yang disimpan pada sistem secara abstrak.
t ransaksi
menu pesan
Id_menu
j umlah
Id_menu Nama_menu Id_pesan
n n
Harga_menu gambar
Id_t ransaksi
Id_menu ket erangan
Id_pesan mej a diskon bayar kembali t ot al st ok
Gambar 3.19 ERD ( Entity Relationship Diagram )
3.3.2 Skema Diagram
Skema Diagram adalah suatu sistem yang terdiri dari kumpulan
beberapa relasi yang saling berhubungan. Diagram skema menggambarkan model relational yang berarti suatu model yang menggunakan relasi–relasi untuk menunjukkan hubungan– hubungan diantara obyek–obyek di dalam sistem.
Skema diagram dapat dilihat pada Gambar 3.20
menu PK id_menu nama_menu harga_menu gambar Transaksi PK id_transaksi FK1 id_menu FK2 id_pesan jumlah keterangan Pesan PK id_pesan meja diskon bayar kembali total
Gambar 3.20 Skema Diagram
3.3.3 Requirement Processing
commit to user
Waitress Version
1. Melakukan proses login - Emulator
2. Melakukan proses validasi login - Emulator
3. Menginput pesanan - Emulator
4. Mengelola pesanan - Emulator
5. Mengedit pesanan - Emulator
6. Menghapus pesanan - Emulator
7. Melihat banyak stok - Emulator
8. Mengirim pesanan ke kitchen - Emulator
9. Mengirim pesanan ke kassa - Emulator
10. Melakukan proses logout - Emulator
Kitchen
11. Melakukan proses login Web Desktop - 12. Melakukan proses validasi login Web Desktop - 13. Menerima data pesanan Web Desktop - 14. Memberikan status belum dan sudah
dilayani Web Desktop -
15. Melakukan proses logout Web Desktop - Kassa
16. Melakukan proses login Web Desktop Emulator 17. Melakukan proses validasi login Web Desktop Emulator 18. Menghitung jumlah pesanan Web Desktop Emulator 19. Mencetak laporan pembayaran Web Desktop - 20. Melakukan proses logout Web Desktop Emulator Admin
21. Melakukan proses login Web Desktop Emulator 22. Melakukan proses validasi login Web Desktop Emulator 23. Menambah daftar menu Web Desktop Emulator 24. Mengelola daftar menu Web Desktop Emulator 25. Mengedit daftar menu Web Desktop Emulator 26. Menghapus daftar menu Web Desktop Emulator 27. Mencetak daftar menu Web Desktop -
28. Menambah user Web Desktop Emulator
29. Mengelola user Web Desktop Emulator
30. Mengedit user Web Desktop Emulator
31. Menghapus user Web Desktop Emulator
32. Melakukan proses logout Web Desktop Emulator Tabel 9. Requirement Processing
