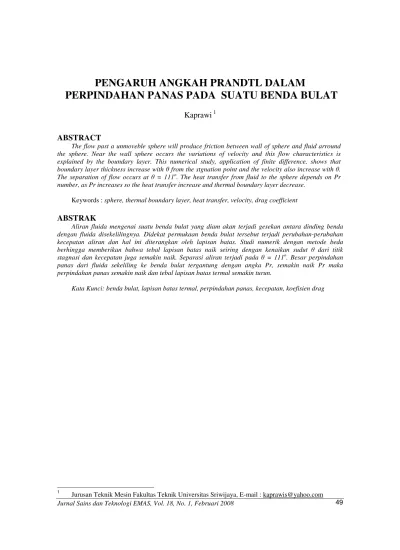

PENGARUH ANGKAH PRANDTL DALAM

PERPINDAHAN PANAS PADA SUATU BENDA BULAT

Kaprawi 1

ABSTRACT

The flow past a unmoveble sphere will produce friction between wall of sphere and fluid arround the sphere. Near the wall sphere occurs the variations of velocity and this flow characteristics is explained by the boundary layer. This numerical study, application of finite difference, shows that boundary layer thickness increase with θ from the stgnation point and the velocity also increase with θ. The separation of flow occurs at θ = 111o. The heat transfer from fluid to the sphere depends on Pr number, as Pr increases so the heat transfer increase and thermal boundary layer decrease.

Keywords : sphere, thermal boundary layer, heat transfer, velocity, drag coefficient

ABSTRAK

Aliran fluida mengenai suatu benda bulat yang diam akan terjadi gesekan antara dinding benda dengan fluida disekelilingnya. Didekat permukaan benda bulat tersebut terjadi perubahan-perubahan kecepatan aliran dan hal ini diterangkan oleh lapisan batas. Studi numerik dengan metode beda berhingga memberikan bahwa tebal lapisan batas naik seiring dengan kenaikan sudut θ dari titik stagnasi dan kecepatan juga semakin naik. Separasi aliran terjadi pada θ = 111o. Besar perpindahan panas dari fluida sekeliling ke benda bulat tergantung dengan angka Pr, semakin naik Pr maka perpindahan panas semakin naik dan tebal lapisan batas termal semakin turun.

Kata Kunci: benda bulat, lapisan batas termal, perpindahan panas, kecepatan, koefisien drag

(2)

Jurnal Sains dan Teknologi EMAS, Vol. 18, No.1, Februari 2008

50

1. PENDAHULUAN

Aliran fluida disekitar sekeliling suatu benda bulat atau bola banyak dijumpai dalam bidang teknik dan begitu

juga perpindahan panasnya dari

sekeliling atau sebaliknya. Hal ini terjadi pada bola jatuh, butiran liquid keluar dari nosel ke atmosfer dengan asumsi butiran liquid pejal dan pendinginan butiran urea dalam menara pendinginan. Karakteristik aliran di dekat dinding bola

diperlukan untuk mengetahui drag

sehingga didalam perencanaan bidang teknik peralatan dapat dirancang dengan lebih baik.

Aliran disekitar benda bulat

sesungguhnya adalah aliran tiga dimensi. Untuk mengetahui karakteristik aliran tiga dimensi memerlukan persamaan lebih banyak, persamaan momentum tiga dimensi. Oleh karena geometri bola maka bola merupakan bentuk aksi-simetris (∂/∂Φ=0) sehingga hal tersebut dapat dipelajari secara dua dimensi. Tekanan pada bagian belakang bola adalah yang paling rendah bila dibandingkan dengan di depan bola. Oleh karena tekanan tetap rendah dan hampir konstan, biasa disebut pressure drag yang mana besarnya sekitar 90% dari total drag di daerah ini. Sisanya 10% disebabkan oleh skin-friction drag yaitu gesekan antara aliran dan dinding.

Sebagian besar skin-friction drag

dihasilkan pada dinding bagian depan dimana lapisan batas kecil dan gradien kecepatan pada permukaan bola besar.

Untuk menghitungnya maka perlu

penyelesaian persamaan lapisan batas. Dalam lapisan batas, tekanan statis dan

kecepatan aktual tergantung dari

geometri penampang aliran.

Ada beberapa variabel yang dapat masuk dalam persamaan momentum

atau lapisan batas, selain komponen kecepatan, diantaranya angka Reynolds, kekentalan dan tekanan. Dua variabel yaitu angka Reynolds an kekentalan

telah diberikan oleh Maged

(El-Shaarawi, M.A.I. dkk. 1997) untuk bola tidak pejal (liquid drop) maupun benda bulat pejal. Angka Reynolds untuk memvariasikan kecepatan ekteriur dari

fluida dan kekentalan untuk

memvariasikan jenis fluida. Untuk angka Reynolds yang rendah telah dipelajari (Choudhury, P.N. dan D.G. Drake, 1971) perpindahan panas untuk aliran non-steady. Dalam solusi numerik skema beda berhingga sering kali digunakan. Persamaan lapisan batas yang mana komponen konvektif ∂u/∂y didiskretisasi menjadi bagian unknown value.

Perpindahan panas dari fluida ke benda bulat atau sebaliknya dalam suatu proses pemanasan atau pendinginan adalah sesungguhnya problem unsteady apabila berhubungan dengan waktu. Disekitar benda bulat selain terjadi lapisan batas hidrodinamik terjadi juga lapisan batas termal. Antara fluida dekat dengan dinding dengan dinding bola terjadi keseimbangan termal.

Pada studi ini akan diberikan karakteristik aliran disekitar sebuah bola yang menerima panas dari fluida sekeliling dengan asumsi diantaranya

bilangan Reynolds tinggi (aliran

laminer), aliran incompresible dua

dimensi, aliran mantap (steady flow). Bagian konvektif ∂u/∂y didiskretisasi menjadi bagian known value dengan

metode numerik implisit. Besar

perpindahan panas ingin dihitung dengan

mencari terlebih dahulu profil

(3)

2. METODE PENELITIAN 2.1. Persamaan lapisan Batas

Persamaan lapisan batas

hidrodinamik diberikan oleh persamaan Navier-Stokes berikut : 2 2 1 y u dx dp y u v x u u ∂ ∂ + − = ∂ ∂ + ∂ ∂ υ ρ ...(1) dimana u dan v adalah masing-masing kecepatan arah x dan y, p adalah tekanan

dan υ adalah kekentalan fluida.

Persamaan kontinuitas diberikan berikut: 0 = ∂ ∂ + ∂ ∂ y v x u ...(2) Aplikasi persamaan (1) pada aliran sekeliling bola (gambar 1) mempunyai kondisi batas sebagai berikut :

- u = v = 0 pada x = 0 (pada stagnasi) - u = v = 0 pada y = 0 (dinding bola) - u = U pada y = ∞ (jauh dari dinding)

Tekanan statis dalam (1) diberikan dengan persamaan bernoulli.

Persamaan lapisan batas termal diberikan berikut ini (Incropera, F.P. dan D. P. Dewitt, 2005) : 2 2 y T y T v x T u ∂ ∂ = ∂ ∂ + ∂ ∂

λ

...(3) dimana T : Temperatur fluida

λ : Difusivitas termal fluida

Gambar 1. Pola Aliran Sekitar Benda Bulat

Koefisien drag diberikan oleh :

L U D CD ₂ . 2 1 ∞ = ρ ...(4) Dimana : Drag,D=

∫

Lw

( )

x dx 0τ . dengan τ_w_{adalah tegangan geser pada dinding} L adalah panjang bidang gesek arah x U∞ aliran jauh dari dinding.

Persamaan (1) dan (3) dirubah ke

persamaan tak-berdimensi dengan

menggunakan variabel berikut :

d x x+ = , R_e1/2 d y y+ = , ∞ + ₌ U u u , 2 / 1 e R U v v ∞ + = , 2 ∞ + ₌ U p p ρ , υ d U R_e = ∞ , ∞ = + U U U , s s T T T T T − − = ∞ + Dimana

- d adalah diameter bola, - p adalah tekanan,

- Re adalah angka Reynolds,

- U adalah aliran jauh dari dinding arah normal

- T∞ adalah temperatur fluida jauh dari

dinding benda bulat

- Ts adalah temperatur dinding benda

bulat (bola)

Aliran diluar lapisan batas adalah aliran potensial yang mempunyai solusi sebagai berikut [1]:

Ψ = -(½) U∞ r2 sin2 θ(1 – a3/r3)

Dalam persamaan diatas U∞ adalah

kecepatan aliran jauh dari dinding (pada tak berhingga),

a adalah radius bola dan r adalah koordinat radial diukur dari sumbu bola. Persamaan (1) dan kondisi batas berubah ke bentuk tak berdimensi

dengan menggunakan variabel tak

berdimensi diatas menjadi :

U∞

(4)

Jurnal Sains dan Teknologi EMAS, Vol. 18, No.1, Februari 2008 52 2 2 + + + + + + + + + + + ∂ ∂ + − = ∂ ∂ + ∂ ∂ y u dx dU U y u v x u u ...(5) Dan persamaan kontinuitas (2) :

0 = ∂ ∂ + ∂ ∂ + + + + y v x u ...(6) Dengan kondisi batas :

- u+ = v+ = 0 pada x = 0 (titik stagnasi) - u+ = v+ = 0 pada y = 0 (dinding bola) - u+ = U+ pada y = ∞ (jauh dari dinding) Aliran ekteriur U+ diberikan oleh (White, F.M. 1991): θ sin 2 3 = ∞ = + U U U Persamaan (3) menjadi : 2 2 Pr 1 + ∂ + ∂ = + ∂ + ∂ + + + ∂ + ∂ + y T y T v x T u ...(7) dimana Pr adalah Bilangan Prandtl. Kondisi batas :

- T+ = 0 pada dinding (y+ = 0, ∀x) - T+ = 1 jauh dari dinding (y+ = ∞, ∀x) - T+ = 0 pada x+ = 0 (titik stagnasi) Koefisien drag menjadi :

+ = + +

∫

       ∂ ∂ = dx y u R C s L y e D 0 0 2 / 1 2 2.2. Metode Penyelesaian

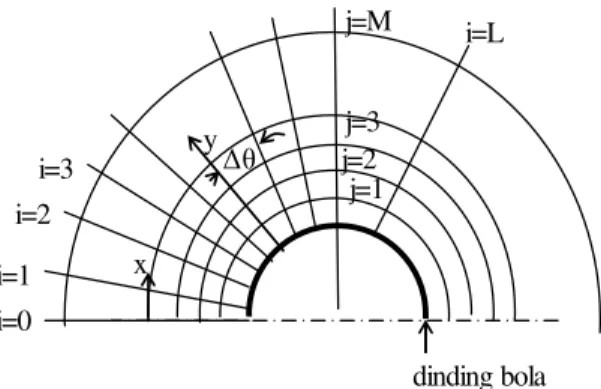

Diskretisasi bidang seperti

ditunjukkan oleh gambar 2. Oleh karena bola aksisimetris maka hanya setengah bagian saja yang dipelajari yaitu bagian setengah bola atas. Disekitar bola dibuat garis sekeliling yang sejajar dinding bola dan garis ini menunjukkan arah x yang dimulai pada garis stagnasi (x = 0). Arah normal dinding dibuat garis yang memotong garis arah x dan titik perpotongan adalah i,j. Jumlah garis

Gambar 2. Grid Numerik

diskretisasi dalam masing-masing arah x dan y adalah L dan M.

Persamaan (5) didiskretisasi dengan metode beda berhingga skema implisit karena metode ini stabil tanpa syarat sebagai berikut :         ∆ + − +       ∆ ∆ =         ∆ − +         ∆ − + + − + + + + + + + + − + + + + + + + + 2 1 , 1 , 1 1 , 1 1 , 1 , , , , 1 , 2 ) . cos( ) . sin( 4 9 2 y u u u i i y u u v x u u u j i j i j i j i j i j i j i j i j i θ θ

Dalam persamaan terakhir diatas variabel yang berindek i diketahui (known value) dan i+1 adalah yang tak diketahui atau yang dicari. Oleh karena setelah dikelompokkan dua jenis tersebut didapatlah persamaan berikut :

j j i j j i j j i j

u

b

u

c

u

d

a

+₊₁_, ₋₁

+

+₊₁_,

+

+₊₁_, ₊₁

=

...(8) Dimana : + + + ∆ ∆ = = j i j j u y x c a , 2 , + + +

∆

−

=

j i j

u

y

x

b

, 2

2

, ) ( ) . cos( ) . sin( 1 4 9 1 , 1 , , , + − + + + + − + ∆ ∆ − − = j i j i j i j i j u u C i i u u d θ θ Dengan ₊ ₊ + + ∆ ∆ = j i j i u y v x C , , 2 dinding bola i=0 i=1 i=2 i=3 i=L j=1 j=2 j=3 j=M y x ∆θ

(5)

Kecepatan vertikal dihitung dari persamaan kontinuitas diatas dengan mengambil gradien kecepatan rata-rata untuk (∂u+/∂x+) dan menjadi :

        ∆ − + ∆ − ∆ − = ₊ + − + − + + + + + + + − + + + x u u x u u y v vi j i j i j i j i j i j 1 , 1 , 1 , , 1 1 , 1 , 1 2 ...(9)

Bagian sebelah kanan dari

persamaan (8) yaitu u+ yang berindek i diketahui sedangkan yang berindek i+1 pada bagian sebelah kiri adalah yang ingin dihitung. Untuk menghindari uo,j =

0 sebagai pembagi dalam (8) yang menghasilkan nilai tak berhingga maka

untuk kondisi ini persamaan (8)

dikalikan dengan uo,j .

Perhitungan dimulai dengan memasang i = 0 dan j = 1,2,3,…, M-1 pada persamaan (8) maka didapat persamaan yang mana koefisiennya membentuk

matrik tridiagonal. Untuk ini

diselesaikan dengan metode Choleski

dan didapatkan nilai kecepatan

+ − + + + 1 , 1 3 , 1 2 , 1 1 , 1 ,u ,u ,...,u M

u . Kemudian nilai ini

dimasukkan dalam persamaan

kontinuitas (9) dan didapatkan

komponen kecepatan vertikal

+ − + + 1 , 1 2 , 1 1 , 1 ,v ,...,v M v . Kemudian dilanjutkan

dengan memasang i = 1 dan j = 1,2,3,…, M-1 kedalam persamaan yang sama (8)

seperti diatas dan didapatkan

+ − + + + 1 , 2 3 , 2 2 , 2 1 , 2 ,u ,u ,...,u M u . Kemudian nilai

ini dimasukkan dalam persamaan

kontinuitas dan didapat + −

+ + 1 , 2 2 , 2 1 , 2 ,v ,...,v M v .

Dengan cara yang sama dilanjutkan dengan i = 2 dan j = 1,2,3,…M-1, i = 3 dan j = 1,2,3,..M-1, i = 4 dan j =

1,2,3,..M-1 dan seterusnya sampai

selesai pada i = L (Gambar 2). Jumlah titik M = 15 pada x = 0 dan naik seiring dengan kenaikan x secara linier dan M = 112 pada x = L. Jumlah arah x titik L = 100.

Setelah kecepatan didapat maka temperatur dihitung dari persamaan berikut yang didapat dengan skema beda berhingga implisit seperti diatas :

        ∆ + − =         ∆ − +         ∆ − + + − + + + + + + + + − + + + + + + + + 2 1 , 1 , 1 1 , 1 1 , 1 , , , , 1 , 2 Pr 1 2 y T T T y T T v x T T u j i j i j i j i j i j i j i j i j i ...(10) Persamaan (10) disederhanakan menjadi:

j j i j j i j j i jT f T g T h e +₊₁_, + +₊₁_, + +₊₁_, = ...(11) Dimana ej,fj, gj dan hj adalah koefisien

persamaan.

Pada persamaan (11), temperatur yang berindeks i +1 adalah yang dihitung. Diskretisasi (∆x, ∆y, jumlah titik) dan proses perhitungan sama seperti pada penyelesaian persamaan (8).

3. HASIL DAN PEMBAHASAN

Hasil perhitungan untuk distribusi

kecepatan dalam lapisan batas

ditunjukkan oleh gambar 3. Dari gambar dapat kita lihat bahwa kecepatan naik dengan semakin naiknya θ. Kecepatan

akan maksimum pada daerah sekitar 90o

oleh karena aliran ekteriur akan

maksimum pada daerah tersebut dal hal ini dilihat dari hubungan U+ = (3/2).sinθ yang merupakan kondisi batas pada persamaan. Kecepatan mulai menurun ketika θ > 90o dan profil pada θ = 103o merupakan profil kecepatan didekat daerah separasi. Tebal lapisan batas berkembang mulai dari titik stagnasi dan semakin naik dengan semakin naik θ.

Gambar 4 menunjukkan profil tegangan geser pada dinding bola dan ini merupakan representasi dari gradien kecepatan dekat dinding bola. Tegangan geser dinormalisir terhadap tegangan

(6)

54

Gambar 3. Profil Kecepatan

Gambar 4. Tegangan Geser

59o. Dapat dilihat bahwa kurva tegangan geser simetris. Mulai dari titik stagnasi tegangan geser nol dan naik secara linier dengan θ (θ < 40o) dan mencapai maksimum kemudian turun ke nol pada θ = 111o

. Pada titik ini terjadi separasi aliran.

Setelah titik tersebut kecepatan tidak bisa diprediksi. Tegangan geser (garis putus- putus) yang telah didapatkan oleh

.

[1] terdapat perbedaan dengan hasil sekarang yang mana perbedaan hanya terjadi pada daerah mulai θ > 80o, separasi yang didapat oleh [1] adalah pada106o. Perbedaan ini akibat bagian konvektif ∂u/∂y yang mana pada

perhitungan disini menjadi bagian

known value dari persamaan diskretisasi (8).

Koefisien drag ditunjukkan oleh gambar 5. Koefisien ini dihitung mulai dari titik stagnasi sampai ke titik separasi. Dapat kita lihat bahwa CD turun

dengan cepat seiring dengan kenaikan

Log(Re). Profil kecepatan tak

bergantung kepada angka Reynolds seperti dapat dilihat pada persamaan (5) diatas dan dengan demikian profil kecepatan adalah konstan (gambar 3). Oleh karena itu koefisien drag hanya fungsi bilangan Reynolds atau CD =

f(1/√Re).

Gambar 6 menunjukkan contoh profil temperatur arah normal dari dinding benda bulat untuk Pr = 0,72 (gas). Pada gambar dapat diamati bahwa temperatur lebih besar pada θ yang kecil

Gambar 5. Koefisien Drag

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0 1 2 3 4 5 Cd Log(Re)

Gambar 5 : Koefisien drag

0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 0 2 4 6 θ = 25o 48o 72o 96o 103o u+ y+

Gambar 3 : Profil kecepatan

0 0.2 0.4 0.6 0.8 1 1.2 0 20 40 60 80 100 120 140 τ / τ (59º) θ(º)

Gambar 4 : Tegangan geser

Maged A Penulis sekarang 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0 1 2 3 4 5 Cd Log(Re)

(7)

Gambar 6. Profil Temperatur

Gambar 7. Profil Temperatur

atau pada daerah dekat stagnasi,

temperatur menurun bila θ naik akan tetapi sebaliknya bahwa tebal lapisan batas termal semakin naik kearah θ yang naik. Pada θ = 35o maka tebal lapisan batas adalah 3 dan pada θ = 57o maka tebala lapisan batas adalah 4. Perbedaan temperatur pada sekeliling benda bulat pada x yang berbeda adalah signifikan.

Untuk angka Pr = 10 (liquid), profil kecepatan diberikan oleh gambar 7.

Gambar 8. Hubungan Pu dan Pr bulat praktis sama pada daerah dekat dengan dinding dan sedikit berbeda pada jauh dari dinding. Tebal lapisan batas termal praktis hampir sama pada sekeliling benda bulat. Dengan kenaikan angka Pr maka akan semakin cendrung seragam temperatur disekeliling benda bulat tersebut. Semakin tinggi angka Pr maka perpindahan panas terjadi pada daerah yang sempit dari dinding atau pada y kecil.

Perpindahan panas yang dinyatakan dengan angka Nusselt rata-rata diberikan dalam gambar 8. Perpindahan tersebut hanya fungsi dari angka Pr. Perpindahan panas akan semakin baik apabila angka Pr semakin naik atau fluida semakin.

Seperti dari profil temperatur diatas bahwa gradien temperatur pada dinding

benda bulat naik seiring dengan

kenaikan Pr. Seperti diketahui bahwa evolusi angka Nusselt terhadap angka Prandtl dalam bentuk fungsi Nu = f(Pr1/3)

untuk Re konstan. 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0 1 2 3 4 5 Cd Log(Re)

Gambar 5 : Koefisien drag

0 0.2 0.4 0.6 0.8 1 0 2 4 6 + + y+ Gambar 7 : Profil Temperatur

Pr = 10 T+ θ = 35o 57o 80o 103o 0 0.2 0.4 0.6 0.8 1 0 2 4 6 8 10 12 Nu/√Re

(8)

56

4. KESIMPULAN

Hasil studi numerik ini dapat memprediksi dari karakteristik aliran disekitar sebuah benda bulat atau bola. Profil kecepatan bergerak naik sepanjang dinding bola dan maksimum disekitar θ = 90o dan titik separasi terjadi pada θ = 111o. Tegangan geser bergerak dengan bentuk parabol dan maksimum pada θ = 59o.

Perpindahan panas dari fluida ke dinding benda bulat semakin naik bila angka Pr semakin naik, temperatur semakin seragam pada sekeliling benda bulat dan tebal lapisan batas termal semakin turun.
