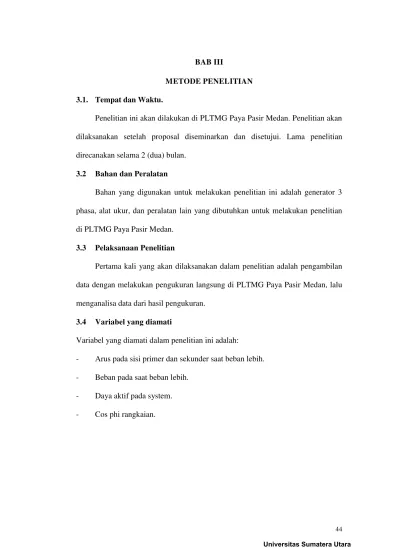

BAB III
METODE PENELITIAN
3.1. Tempat dan Waktu.
Penelitian ini akan dilakukan di PLTMG Paya Pasir Medan. Penelitian akan
dilaksanakan setelah proposal diseminarkan dan disetujui. Lama penelitian
direcanakan selama 2 (dua) bulan.
3.2 Bahan dan Peralatan
Bahan yang digunakan untuk melakukan penelitian ini adalah generator 3
phasa, alat ukur, dan peralatan lain yang dibutuhkan untuk melakukan penelitian
di PLTMG Paya Pasir Medan.
3.3 Pelaksanaan Penelitian
Pertama kali yang akan dilaksanakan dalam penelitian adalah pengambilan
data dengan melakukan pengukuran langsung di PLTMG Paya Pasir Medan, lalu
menganalisa data dari hasil pengukuran.
3.4 Variabel yang diamati
Variabel yang diamati dalam penelitian ini adalah:
- Arus pada sisi primer dan sekunder saat beban lebih.
- Beban pada saat beban lebih.
- Daya aktif pada system.
3.5 Prosedur Penelitian.
Generator adalah sebuah mesin yang mengubah energy mekanik menjadi
energy listrik berdasarkan hokum faraday. Dalam operasi umumnya, generator
yang dihasilkan 15,75 MW menujuke switchyard kemudian dialirkan ke
3.6Generator di PLTMG Paya Pasir Medan
Pada PLTMG Paya Pasir Medan, terdapat satu buah generator yang digunakan
untuk menyalurkan daya 2x200 MW dari tegangan 150 kV ke tegangan distribusi
20 kV, mempunyai data-data sebagai berikut.
3.6.1 Generator 1

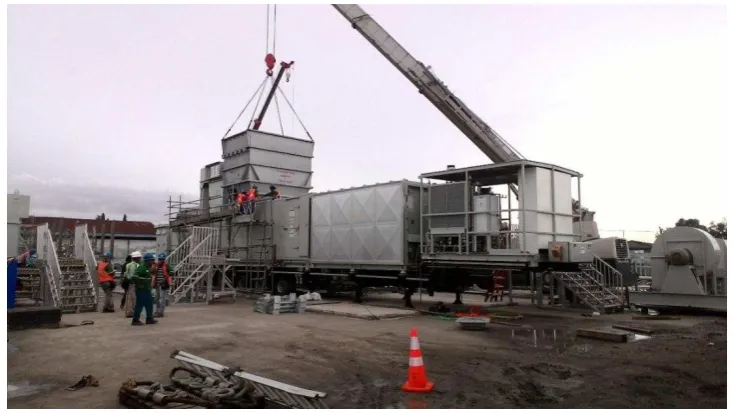

Gambar 3.1: Generator 1
3.6.2 Genertaor 2
3.7 Data Generator 1 PLTMG Paya Pasir Medan
Berikut ini adalah data Generator 1 PLTMG Paya Pasir Medan
3.7.1 Data Generator 1 Pagi
Tabel 3.1 Generator 1 Pagi
JAM
3.7.2 Data Genertaor 1 Siang
Tabel 3.2 Generator 1 Siang
14.40 19 45 110
3.8 Data Generator 1 PLTMG PayaPasir Medan
Berikut ini adalah data Generator 2 PLTMG Paya Pasir Medan
3.8.1 Data Generator 2 Pagi
Tabel 3.3 Generator 2 Pagi
10.00 19 51 109
3.8.2 Data Generator 2 Siang
Generator 2 Siang
BAB IV
HASIL PENETIAN DAN PEMBAHASAN
Generator pembangkit PLTMG Paya Pasir Medan adalah energy
mekanik menjadi energy listrik dengan tegangan 30,7 MW ( 52,5 MVA).
Terdapat dua buah Generator yang sama dengan merk WARTSILA.
4.1 Umum.
Berdasarkan data pada Tabel 3.1 sampai Tabel 3.4, dengan
memperhatikan data persamaan maka akan didapat daya yang dihasilkan.
Sebagai contoh digunakan data untuk pembebanan generator.
Hasil data generator 1 pagi :
���� =� � �� �
4.1.1 Data Generator 1 Pagi
Tabel 4.1 Pembebanan Generator 1 Pagi hari
10.00 19 48 110 157,9 0,69
Hasil data generator 1 siang
���� =� � �� �
���� = , � �� ���� = 0,67
4.1.2 Data Generator 1 Siang

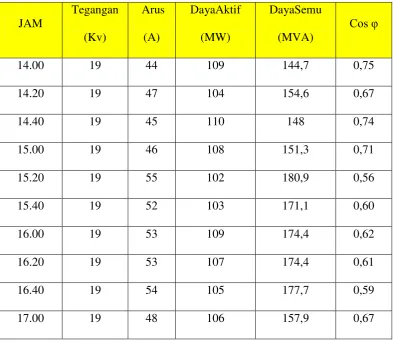

Tabel 4.2 Pembebanan Generator 1 Siang hari
JAM
Hasil data generator 2 pagi
1. � = √3. �. �
8. � = √3. �. �
4.1.3 Data Generator 2 Pagi
JAM
Hasil data generator 2 siang
9. � = √3. �. �
4.1.4 Data Generator 2 Siang

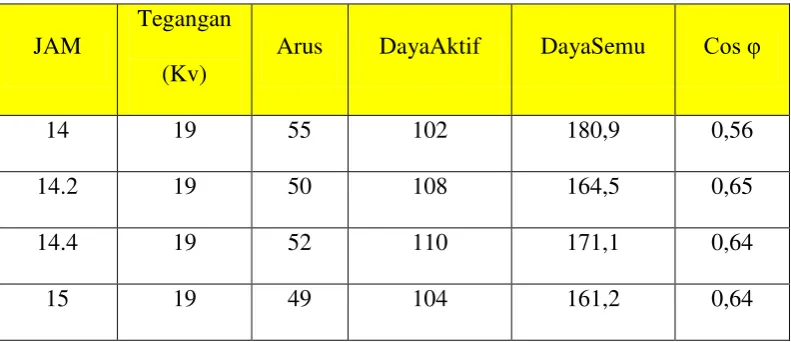

Tabel 4.4 Pembebanan Generator 2 Siang hari
JAM
Tegangan
(Kv)
Arus DayaAktif DayaSemu Cos φ
14 19 55 102 180,9 0,56
14.2 19 50 108 164,5 0,65
14.4 19 52 110 171,1 0,64
15.2 19 43 109 141,5 0,77
15.4 19 47 106 154,6 0,68
16 19 54 105 177,7 0,59
16.2 19 48 107 157,9 0,67
16.4 19 45 109 148 0,73
17 19 52 103 171,1 0,60
4.2 Analisis Hasil Penelitian.
Untuk mempermudah analisa, maka perlu di buat grafik-grafik yang
menampilkan data-data yang telah ada. Berdasarkan data-data di atas, maka
beberapa hal yang dapat dijadikan perbandingan, diantaranya di tampilkan pada
grafik di berikut ini :
4.2.1 Perbandingan Daya Aktif dan Daya Semu

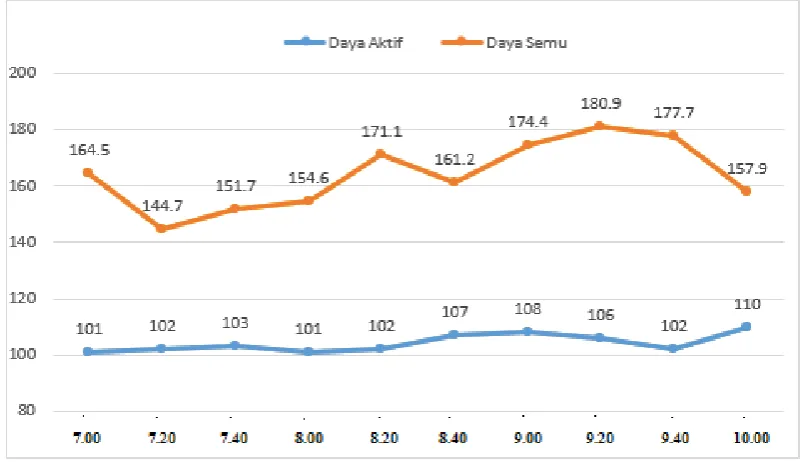

Gambar 4.1 Perbandingan Daya Aktif dan Daya Semu pada Generator 1 di
Pagi Hari
Gambar 4.2 Perbandingan Daya Aktif dan Daya Semu pada Generator 1 di
Siang Hari
4.2.2 Perbandingan Daya Aktif dan Daya Semu
Gambar 4.3 Perbandingan Daya Aktif dan Daya Semu pada Generator 2 di
Pagi Hari
Gambar 4.4 Perbandingan Daya Aktif dan Daya Semu pada Generator 2 di
BAB V
KESIMPULAN
V.I KESIMPULAN
Dari hasil penelitian dan analisa yang dilakukan maka dapat diperoleh
beberapa kesimpulan sebagai berikut .
1. Analisis daya semu yang didapat pada generator .saat beban pagi hari
180,9 MVA dan saat siang hari 174,4 MVA , sedangkan pada generator 2
pada saat beban pagi hari 177,7 MVA dan pada saat siang hari 171,1
MVA
2. Semakin besar beban yang terpasang pada generator maka akan besar pula
tekanan gas pada generator tersebut
3. Perbandingan daya aktif dan daya semu pada generator , akan
mempengaruhi tekanan gas pada generator.
V.I SARAN
Adapun saran dari penulis sebagai pengembang dari tugas akhir ini adalah
sebagai berikut .
1. Dalam pengoperasian generator semakin besar beban yang dipasang
harus sesuai dengan standar yang diperolehkan .
2. Perawatan pada generator harus terus dilakukan secara berkala sesuai
