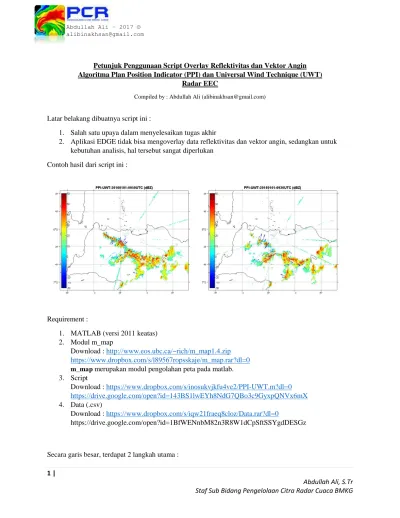

Petunjuk Pengolahan Data Radar Cuaca EEC

(1)

Petunjuk Penggunaan Script Overlay Reflektivitas dan Vektor Angin

Algoritma Plan Position Indicator (PPI) dan Universal Wind Technique (UWT)

Radar EEC

Compiled by : Abdullah Ali (alibinakhsan@gmail.com)

Latar belakang dibuatnya script ini :

1. Salah satu upaya dalam menyelesaikan tugas akhir

2. Aplikasi EDGE tidak bisa mengoverlay data reflektivitas dan vektor angin, sedangkan untuk

kebutuhan analisis, hal tersebut sangat diperlukan

Contoh hasil dari script ini :

Requirement :

1. MATLAB (versi 2011 keatas)

2. Modul m_map

Download :

http://www.eos.ubc.ca/~rich/m_map1.4.zip

https://www.dropbox.com/s/l89567ropsskaje/m_map.rar?dl=0

m_map

merupakan modul pengolahan peta pada matlab.

3. Script

Download :

https://www.dropbox.com/s/inosukvjkfu4ve2/PPI-UWT.m?dl=0

https://drive.google.com/open?id=143BS1lwEYh8NdG7QBo3c9GyxpQNVx6mX

4. Data (.csv)

Download :

https://www.dropbox.com/s/iqw21fraeq8cloz/Data.rar?dl=0

https://drive.google.com/open?id=1BfWENnbM82n3R8W1dCpSftSSYgdDESGz

(2)

Bagian input data

Langkah 1 : Konversi rawdata EEC format volume matrix (.vol) ke format csv (.csv)

Langkah 2 : Jalankan script

Langkah 1 :

Langkah ini sama dengan langkah 1 pada artikel dibawah ini (tutorial convert rawdata EDGE),

Download tutorial:

https://www.academia.edu/35181553/Petunjuk_Konversi_Edge_Rawdata_to_Rainbow_Rawdata

https://drive.google.com/open?id=1_k9VCGloPzfFLHPHSjYvWlde3_pgIxq6

namun pada pemilihan

Conversion Type

, pilih CSV. Tidak ada konfigurasi yang diperlukan, langsung

klik

OK.

Catatan : Pada saat konversi ke format .csv, masing-masing hasil pengamatan pada masing-masing

elevasi akan dipisah pada file yang berbeda. Pada tutorial ini, digunakan elevasi terendah.

Langkah 2:

Langkah ini digunakan untuk menjalankan script guna mendapatkan citra overlay produk PPI dan UWT

Catatan :

1. Script harus disimpan dan dijalankan dalam satu folder dengan folder

m_map

2. Hasil gambar akan tersimpan secara otomatis pada folder

m_map

Isi dan penjelasan script :

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% % Script ini digunakan untuk penampilkan produk radar cuaca EEC %

% Format data : .csv %

% Algoritma : PPI (Plan Position Indicator) % % UWT (Universal Wind Technique) %

% Copyright : alibinakhsan %

% Abdullah Ali, STMKG %

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% % INPUT DATA % % Copyright @abdullahali % %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% close all;clear all;clc

%Data input PPI-UWT

prompt = 'Masukkan tanggal kejadian : ';ll=input(prompt,'s'); (input tanggal data yang akan diolah)

prompt = 'Masukkan waktu kejadian : ';kk=input(prompt,'s'); (input waktu data yang akan diolah)

dirData = strcat('E:\radar_matlab\',ll,'\',kk,'\'); csvFileName1='01_VH.csv';

(3)

Bagian untuk

konversi

dari koordinat polar ke

koordinat kartesian

agar diperoleh lokasi

lintang bujur dari data

kecepatan radial

Bagian untuk mencari

komponen angin

tangensial

(vt)

agar

diperoleh

kompomen

angin u,v.

Nilai

vt

maupun

u;v

diperoleh dari nilai

kecepatan radial

(vr)

Bagian untuk menentukan

tingkat

kerapatan (resolusi)

dari vektor angin

. Jarak yang

terlalu rapat dapat

menimbulkan bias pada

interpreatasi

Load data reflektivitas

Menampilkan vektor angin

(UWT)

(Algoritma UWT, pada bagian ini tidak perlu dilakukan perubahan)

for i=1 : a

x(i,j)=lon+((range(j,1)/111)*sind(90-ele)*cosd(90-azi(i,1))); y(i,j)=lat+((range(j,1)/111)*sind(90-ele)*sind(90-azi(i,1))); end

res=10; %resolusi grid dimana 1 grid =250 meter

(apabila diisi 10, maka jarak antar vektor angin = 10*250meter dapat disesuaikan sesuai dengan keinginan)

for i=1:a/res

idx = ~isnan(uuwt) & ~isnan(vuwt);

pc1=quiver(X1(idx),Y1(idx),uuwt(idx),vuwt(idx),'LineWidth',1); hold on;

%PPI sweep 1

(Algoritma PPI, pada bagian ini tidak perlu dilakukan perubahan) csvFileName1='01_ZH.csv';fileName1=[dirData,'\',csvFileName1]; t=csvread(fileName1);ele=t(1,2);%semua elevasi sama

(4)

Bagian untuk konversi

dari koordinat polar ke

koordinat kartesian

agar diperoleh lokasi

lintang bujur dari data

reflektivitas

Bagian untuk

menampilkan

data

reflektivitas PPI dan

peta dasar

x(i,j)=lon+((range(j,1)/111)*sind(90-ele)*cosd(90-azi(i,1))); y(i,j)=lat+((range(j,1)/111)*sind(90-ele)*sind(90-azi(i,1))); end

end

%menampilkan PPI dan peta dasar

m_proj('mercator','lat',[-7.15 -5.28],'lon',[105.36 107.8]); (batas lintang bujur pada peta yang akan ditampilkan,

bisa diubah-ubah nilainya)

[XX,YY] = m_ll2xy(x,y,'clip','off');

h=pcolor(XX,YY,dbz);shading (gca,'interp');hold on; cc=colorbar('west');caxis([-30 60]

(merupakan lokasi legend dan rentangnya.

Dapat diubah-ubah lokasinya : westoutsie, east, eastoutside. Rentang legend juga dapat disesuaikan dengan kebutuhan) m_gshhs_h('color','k');

m_grid('tickdir','out','xaxisloc','bottom','yaxisloc','left');hold on; title(str,'FontWeight','bold','FontSize',12.5);

set(gca,'LooseInset',get(gca,'TightInset'));hold on;

%copyright dan simpan file

ylim=get(gca,'YLim');xlim=get(gca,'XLim');

text(xlim(2),ylim(1)+(ylim(1)/43),'Data Source : BMKG',... 'VerticalAlignment','bottom',...

'HorizontalAlignment','right','FontSize',7);

text(xlim(2),ylim(1)+(ylim(1)/35),'Copyright : alibinakhsan',... 'VerticalAlignment','bottom',...

'HorizontalAlignment','right','FontSize',7); set(gca,'LooseInset',get(gca,'TightInset'));hold on; set(gcf, 'Position', get(0, 'Screensize'));

print(str,'-dpng','-r0'); close all;

end

Catatan

1. Jalankan script tersebut dengan klik run, atau dengan menekan tombol F5

2. Tunggu beberapa saat, proses generate image cukup memakan waktu, satu kali proses sekitar 1,5

hingga 2 menit

3. Hasil akan tersimpan pada folder

m_map

dalam format .png

Kekurangan :
