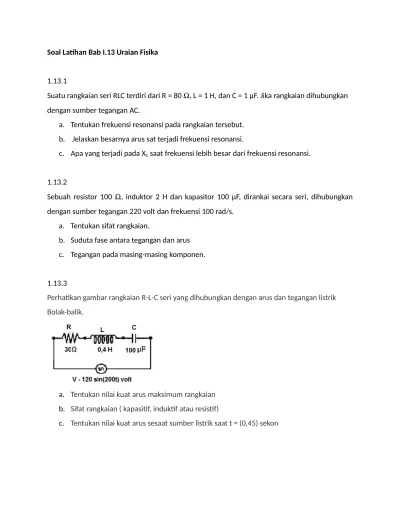

Soal Latihan Bab I.13 Uraian Fisika
1.13.1
Suatu rangkaian seri RLC terdiri dari R = 80 , L = 1 H, dan C = 1 µF. Jika rangkaian dihubungkan dengan sumber tegangan AC.
a. Tentukan frekuensi resonansi pada rangkaian tersebut. b. Jelaskan besarnya arus sat terjadi frekuensi resonansi.
c. Apa yang terjadi pada XC saat frekuensi lebih besar dari frekuensi resonansi.
1.13.2
Sebuah resistor 100 , induktor 2 H dan kapasitor 100 µF, dirankai secara seri, dihubungkan dengan sumber tegangan 220 volt dan frekuensi 100 rad/s.
a. Tentukan sifat rangkaian.
b. Suduta fase antara tegangan dan arus c. Tegangan pada masing-masing komponen.
1.13.3
Perhatikan gambar rangkaian R-L-C seri yang dihubungkan dengan arus dan tegangan listrik Bolak-balik.
a. Tentukan nilai kuat arus maksimum rangkaian
b. Sifat rangkaian ( kapasitif, induktif atau resistif)
