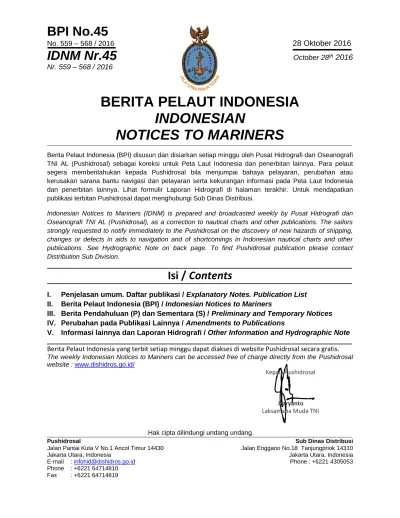

BERITA PELAUT INDONESIA INDONESIAN NOTICES TO MARINERS

(1)

Pushidrosal Sub Dinas Distribusi

Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310

Jakarta Utara, Indonesia Jakarta Utara, Indonesia

E-mail : [email protected] Phone : +6221 4305053 Phone : +6221 64714810

Fax : +6221 64714819

IDNM Nr.45

October 28th

₂₀₁₆

Nr. 559 – 568 / 2016

BERITA PELAUT INDONESIA

INDONESIAN

NOTICES TO MARINERS

Berita Pelaut Indonesia (BPI) disusun dan disiarkan setiap minggu oleh Pusat Hidrografi dan Oseanografi TNI AL (Pushidrosal) sebagai koreksi untuk Peta Laut Indonesia dan penerbitan lainnya. Para pelaut segera memberitahukan kepada Pushidrosal bila menjumpai bahaya pelayaran, perubahan atau kerusakan sarana bantu navigasi dan pelayaran serta kekurangan informasi pada Peta Laut Indonesia dan penerbitan lainnya. Lihat formulir Laporan Hidrografi di halaman terakhir. Untuk mendapatkan publikasi terbitan Pushidrosal dapat menghubungi Sub Dinas Distribusi.

Indonesian Notices to Mariners (IDNM) is prepared and broadcasted weekly by Pusat Hidrografi dan Oseanografi TNI AL (Pushidrosal), as a correction to nautical charts and other publications. The sailors strongly requested to notify immediately to the Pushidrosal on the discovery of new hazards of shipping, changes or defects in aids to navigation and of shortcomings in Indonesian nautical charts and other publications. See Hydrographic Note on back page. To find Pushidrosal publication please contact Distribution Sub Division.

Isi / Contents

I. Penjelasan umum. Daftar publikasi / Explanatory Notes. Publication List II. Berita Pelaut Indonesia (BPI) / Indonesian Notices to Mariners

III. Berita Pendahuluan (P) dan Sementara (S) / Preliminary and Temporary Notices IV. Perubahan pada Publikasi Lainnya / Amendments to Publications

V. Informasi lainnya dan Laporan Hidrografi / Other Information and Hydrographic Note

Berita Pelaut Indonesia yang terbit setiap minggu dapat diakses di website Pushidrosal secara gratis.

The weekly Indonesian Notices to Mariners can be accessed free of charge directly from the Pushidrosal website : www.dishidros.go.id/

Kepala Pushidrosal

Daryanto

Laksamana Muda TNI

(2)

Fax : +6221 64714819

BAGIAN I

PENJELASAN UMUM. PETUNJUK INFORMASI BPI

1. Berita Pelaut Indonesia menggunakan dua bahasa yaitu Bahasa Indonesia dan Bahasa Inggris.

2. Tanda (*) pada nomor BPI menunjukkan bahwa sumber informasi berita berasal dari Indonesia.

3. Berita Pendahuluan dan Sementara ditandai dengan (P) dan (S) pada nomor BPI dan tanda (x_{) menunjukkan bahwa BPI tersebut sebelumnya telah diberitakan sebagai berita} Pendahuluan dan atau Sementara istilah yang digunakan : Roboh, Hilang, Padam,

Nyala, Rusak dan Hanyut.

4. Lokasi objek yang diberitakan dijelaskan secara umum atau detil.

5. Untuk objek suar diberikan informasi nomor suar di dalam Daftar Suar Indonesia (DSI). 6. Peta laut yang terkoreksi/terkait adalah peta laut edisi dan cetakan paling akhir, dapat

dilihat pada Publikasi Katalog Peta Laut Indonesia edisi paling akhir.

7. Koordinat horizontal secara umum disajikan dalam bentuk Lintang Bujur dalam sistem koordinat World Geodetic System 1984 dengan tanda <WGS-84>. Penandaan koordinat dalam sistem lain disesuaikan dengan Datum-nya, Contoh : <Bessel Djakarta>. Bila sistem koordinat tidak diketahui ditandai dengan <Tidak diketahui> dan bila koordinat ditentukan secara perkiraan ditandai dengan <PA>.

8. Sudut dan arah disajikan dalam satuan derajat. Untuk arah terkait dengan sektor lampu suar dan penuntun diambil dari posisi kapal menuju target.

9. Istilah yang digunakan dalam mengoreksi peta terdiri dari :

a. Sisip, koreksi terkait peletakan suar atau penambahan informasi baru. b. Rubah, koreksi terkait perubahan atribut pada suatu objek.

c. Ganti, koreksi terkait penggantian suatu objek oleh objek lain. d. Geser, koreksi terkait perubahan posisi suatu objek.

e. Hapus, koreksi terkait penghapusan suatu objek.

10. Berita yang terkait dengan garis atau area ditampilkan dalam bentuk chartlet untuk membantu pelaut mengetahui posisi suatu objek, Contoh : Peletakan kabel laut atau area terbatas.

11. Simbol terkait yang diberitakan, dapat dilihat di Peta No.1.

12. Berita Radio Navigasi disiarkan setiap hari oleh Stasiun Radio Pantai (Dapat dilihat pada Daftar Stasiun Radio Pantai) dengan nama Hidro-Indo.

(3)

Fax : +6221 64714819

BAGIAN I

PENJELASAN UMUM. DAFTAR PERUBAHAN

No.BPI Peta dan Publikasi

*559 38,147,354 *560 38,147,354 *561 38,147,354 *562 38,147,354 *563 (P) 66,78,85,86,86A,86B,86C *564 (S) 66,70,82,96,96A *565 (S) 002,38,38A,42,103,147,348,349,352 *566 (S) 121,127,361 *567 Radio Pantai *568 Stasiun VTS

(4)

Fax : +6221 64714819

BAGIAN I

PENJELASAN UMUM. DAFTAR PUBLIKASI

Daftar Publikasi Pushidrosal

NO

Publikasi

Keterangan

1 Peta Laut Indonesia

Nomor, Liputan dan Edisi dapat Dilihat pada Publikasi Katalog peta Laut Indonesia 2014

2 Katalog Peta Laut Indonesia Edisi 2015

3 Peta No.1 Edisi 2013

4 Electronic Navigational Chart (ENC) Nomor,Liputan dan Edisi dapat Dilihat pada Website Pushidrosal

5 Almanak Nautika Edisi 2016

6 Daftar Arus Pasang Surut Edisi 2016

7 Daftar Pasang Surut Edisi 2016

8 Daftar Ilmu Pelayaran Edisi 2016 9 Kepanduan Bahari jilid 1 Edisi 2014 10 Kepanduan Bahari jilid 2 Edisi 2015 11 Kepanduan Bahari jilid 3 Edisi 2013 12 Kepanduan Bahari jilid 4 Edisi 2014 13 Daftar Suar Indonesia Edisi 2014 14 Informasi Pelabuhan Edisi 2013 15 Daftar Kabel dan Pipa Bawah Laut Edisi 2015 16 Daftar Kerangka Kapal Edisi 2012

17 Daerah Ranjau Edisi 2015

18 Daftar Stasiun Radio Pantai Edisi 2015 19 Sistem Pelampungan A Edisi 2011

20 Peta Cuaca Edisi 2012

21 Peta Arus Edisi 2014

22 Daftar Jarak Antar Pelabuhan Indonesia Edisi 2015 23 Atlas Oseanografi Indonesia Edisi 1994 24 Terbit Terbenam Matahari Edisi 2016 25 Informasi Lingkungan Laut Edisi 2010 26 Daftar Pelampung dan Perambuan Edisi 2012

(5)

Fax : +6221 64714819

BAGIAN I

PENJELASAN UMUM. DAFTAR PUBLIKASI. PETA BARU, EDISI BARU DAN PENGHAPUSAN

Peta Edisi Baru

No Peta Judul Sekala, Edisi, NM

1 36

Sulawesi – Pantai Utara dan Pantai Timur Air Air Pelayaran Tempat

Berlabuh

1 : 20.000 – 1 : 75.000 Keempat Maret 2010 Telah dikoreksi s.d BPI 26 - 2016

2 184 Pulau-Pulau Talaud

1 : 25.000 – 1 : 200.000 Keenam Desember 2015 Telah dikoreksi s.d BPI. 26 - 2016

3 183 Laut Sulawesi – Pulau-Pulau Sangihe

1 : 12.500 : 1 : 200.000 Kelima Juni 2011

Telah dikoreksi s.d BPI. 23 - 2016

4 484 Laut Sulawesi – Sulawesi Utara hingga Pulau Siau

1 : 200.000 Kedua Juni 2016

Telah dikoreksi s.d BPI. 24 - 2016

5 111 Nusatenggara dan Laut Flores

1 : 1.000.000 Ketigabelas Agustus 2013 Telah dikoreksi s.d BPI. 24 - 2016

6 78 Jawa – Pantai Utara Selat Sunda hingga Tanjungpriok

1 : 200.000

Keduapuluh satu Nopember 2015 Telah dikoreksi s.d BPI. 24 - 2016

7 95 Alur Pelayaran dan Tempat _{Berlabuh – Selat Sunda}

1 : 7.500 – 1 : 50.000 Ketigabelas September 2014 Telah dikoreksi s.d BPI. 24 - 2016

(6)

Fax : +6221 64714819

BAGIAN II

BERITA PELAUT INDONESIA

*559 Sekitar P.P Natuna dan Anambas – Laut Natuna – Belanak FPSO-A No. 1

Rubah dan Pelampung suar kuning dgn kode morse “U” berubah menjadi Pelampung Geser suar kuning dgn tanda puncak “x” kuning

C. Ku (3) 15 s 10 M berubah menjadi C. Ku 3 s 5 M (c.0,5 ; g.2,5) dilengkapi AIS ATON MMSI No. 994701501 dan Ra. Refl

04° 09’ 35.7” U – 106° 14’ 50.1” T bergeser ke 04° 11’ 51.30” U – 106° 12’

01.80” T <WGS84>

BPI. 21 - 177 / 2007 Dihapuskan

Peta Laut Terkait : 38,147,354.

DSI : 2203.5

Sumber Berita : Tgm Ditjenhubla No. 143/DV-16, 27 September 2016

*560 Sekitar P.P Natuna dan Anambas – Laut Natuna – Belanak FPSO-B No. 2 Rubah dan Pelampung suar kuning dgn tanda puncak “x” kuning

Geser C. Ku 3 s 10 M berubah menjadi C. Ku 3 s 5 M ( c.1,0 ; g.2,0 ) dilengkapi AIS ATON MMSI No. 994701502 dan Ra. Refl

04° 11’ 51.36” U – 106° 12’ 02.11” T bergeser ke 04° 11’ 59.10” U – 106° 15’

58.86” T <WGS84>

BPI. 48 - 417 / 2007 Dihapuskan

DSI : 2203.9

Sumber Berita : Tgm Ditjenhubla No. 143/DV-16, 27 September 2016

*561 Sekitar P.P Natuna dan Anambas – Laut Natuna – Belanak FPSO-C No. 3 Rubah dan Pelampung suar kuning dgn tanda puncak “x” kuning

Geser C. Ku 4 s 10 M berubah menjadi C. Ku 4 s 5 M ( c.0,5 ; g.3,5 ) dilengkapi AIS ATON MMSI No. 994701503 dan Ra. Refl

04° 11’ 59.12” U – 106° 15’ 58.81” T bergeser ke 04° 08’ 30.30” U – 106° 15’

55.80” T <WGS84>

BPI. 48 - 418 / 2007 Dihapuskan

Peta Laut Terkait : 38,147,354. DSI : 2203.10

(7)

Fax : +6221 64714819

BAGIAN II

BERITA PELAUT INDONESIA

*562 Sekitar P.P Natuna dan Anambas – Laut Natuna – Belanak FPSO-D No. 4 Sisip Pelampung suar kuning dgn tanda puncak “x” kuning

C. Ku 4 s 5 M ( c.1,0 ; g.3,0 ) dilengkapi AIS ATON MMSI No. 994701504 dan Ra. Refl

04° 08’ 22.32” U – 106° 10’ 31.02” T <WGS84>

DSI : 2203.8

(8)

Fax : +6221 64714819

BAGIAN III

BERITA PENDAHULUAN (P) DAN SEMENTARA (S)

*563 (P) Rencana Kegiatan Reklamasi 17 Pulau di Teluk Jakarta dan 6 Pulau di Tangerang Koordinat Area Reklamasi sbb :

1. Pulau - A : <WGS84> 2. Pulau - B : No Lintang Bujur 1 6 2 0.157 S 106 43 38.82 T 2 6 3 0.185 S 106 43 39.011 T 3 6 2 0.157 S 106 43 38.82 T 4 6 3 0.185 S 106 43 39.011 T 5 6 2 0.157 S 106 43 38.82 T 6 6 2 5.744 S 106 43 44.041 T 7 6 2 18.344 S 106 43 51.767 T 8 6 2 32.809 S 106 43 56.433 T 9 6 2 47.51 S 106 43 59.941 T 10 6 2 51.614 S 106 43 59.531 T 11 6 2 55.198 S 106 43 55.346 T 12 6 2 57.419 S 106 43 50.017 T 13 6 3 0.185 S 106 43 39.011 T No Lintang Bujur 1 6 4 52.167 S 106 43 39.34 T 2 6 3 9.477 S 106 43 39.03 T 3 6 3 9.475 S 106 43 39.04 T 4 6 3 5.79 S 106 43 56.556 T 5 6 3 6.18 S 106 44 0.462 T 6 6 3 8.525 S 106 44 3.288 T 7 6 4 2.605 S 106 44 38.528 T 8 6 4 8.43 S 106 44 39.834 T 9 6 4 12.539 S 106 44 36.687 T 10 6 4 52.167 S 106 43 39.34 T 11 6 4 52.167 S 106 43 39.34 T 12 6 3 9.477 S 106 43 39.03 T 13 6 4 52.167 S 106 43 39.34 T

(9)

Fax : +6221 64714819

BAGIAN III

3. Pulau - C : 4. Pulau - D : No Lintang Bujur 1 6 4 17.846 S 106 44 48.84 T 2 6 4 16.653 S 106 44 51.491 T 3 6 4 17.769 S 106 44 55.636 T 4 6 4 20.99 S 106 45 0.048 T 5 6 4 23.557 S 106 45 1.582 T 6 6 4 27.263 S 106 45 1.354 T 7 6 4 50.586 S 106 44 49.733 T 8 6 5 4.696 S 106 44 36.71 T 9 6 5 19.423 S 106 44 24.308 T 10 6 5 28.753 S 106 44 21.173 T 11 6 5 42.461 S 106 44 14.272 T 12 6 5 45.073 S 106 44 10.502 T 13 6 5 44.184 S 106 44 4.802 T 14 6 5 26.299 S 106 43 45.925 T 15 6 5 17.309 S 106 43 42.191 T 16 6 5 9.407 S 106 43 46.029 T No Lintang Bujur 1 6 5 50.173 S 106 44 16.459 T 2 6 5 47.038 S 106 44 16.209 T 3 6 5 45.792 S 106 44 16.815 T 4 6 5 33.259 S 106 44 23.345 T 5 6 5 19.781 S 106 44 28.556 T 6 6 5 8.525 S 106 44 37.991 T 7 6 4 52.201 S 106 44 53.005 T 8 6 4 32.081 S 106 45 3.104 T 9 6 4 28.42 S 106 45 5.43 T 10 6 4 28.292 S 106 45 9.788 T 11 6 4 35.242 S 106 45 23.603 T 12 6 4 38.105 S 106 45 26.678 T 13 6 4 43.385 S 106 45 26.771 T

(10)

Fax : +6221 64714819

BAGIAN III

5. Pulau - E : No Lintang Bujur 1 6 6 5.966 S 106 45 35.217 T 2 6 6 5.684 S 106 45 23.768 T 3 6 6 3.531 S 106 45 14.796 T 4 6 6 1.573 S 106 45 10.986 T 5 6 5 57.882 S 106 45 8.81 T 6 6 5 52.787 S 106 45 9.253 T 7 6 5 23.933 S 106 45 19.351 T 8 6 4 45.633 S 106 45 35.983 T 9 6 4 43.384 S 106 45 37.676 T 10 6 4 41.989 S 106 45 40.565 T 11 6 4 42.175 S 106 45 43.766 T 12 6 4 44.638 S 106 45 52.858 T 13 6 4 45.686 S 106 45 54.933 T 14 6 4 47.403 S 106 45 56.501 T 15 6 4 50.336 S 106 45 57.463 T 16 6 5 50.992 S 106 45 58.054 T 17 6 5 56.077 S 106 45 55.972 T 18 6 6 3.623 S 106 45 48.072 T 19 6 6 6.286 S 106 45 41.854 T 20 6 6 5.966 S 106 45 35.217 T 14 6 5 46.099 S 106 45 5.675 T 15 6 5 51.767 S 106 45 1.872 T 16 6 5 53.386 S 106 44 54.77 T 17 6 5 54.214 S 106 44 47.271 T 18 6 5 58.038 S 106 44 40.619 T 19 6 5 58.894 S 106 44 34.301 T 20 6 5 57.217 S 106 44 27.522 T

(11)

Fax : +6221 64714819

BAGIAN III

6. Pulau - F : 7. Pulau - G : No Lintang Bujur 1 6 4 54.921 S 106 46 45.304 T 2 6 4 55.272 S 106 47 8.193 T 3 6 5 10.802 S 106 47 10.31 T 4 6 5 32.873 S 106 47 7.794 T 5 6 6 19.135 S 106 46 54.229 T 6 6 6 15.154 S 106 46 44.82 T No Lintang Bujur 1 6 4 56.06 S 106 46 5.891 T 2 6 4 53.364 S 106 46 6.63 T 3 6 4 51.059 S 106 46 8.209 T 4 6 4 48.868 S 106 46 11.752 T 5 6 4 48.486 S 106 46 14.051 T 6 6 4 50.883 S 106 46 29.992 T 7 6 4 52.687 S 106 46 34.909 T 8 6 4 55.18 S 106 46 36.286 T 9 6 4 56.25 S 106 46 36.431 T 10 6 5 48.361 S 106 46 36.6 T 11 6 5 48.384 S 106 46 28.75 T 12 6 5 53.002 S 106 46 21.627 T 13 6 5 4.643 S 106 46 17.018 T 14 6 5 57.166 S 106 46 4.993 T

(12)

Fax : +6221 64714819

BAGIAN III

8. Pulau - H : No Lintang Bujur 1 6 5 24.054 S 106 47 30.926 T 2 6 5 15.997 S 106 47 32.153 T 3 6 5 13.246 S 106 47 33.889 T 4 6 5 1.711 S 106 47 52.298 T 5 6 5 0.943 S 106 48 9.376 T 6 6 5 1.733 S 106 48 13.585 T 7 6 5 6.058 S 106 48 13.299 T 8 6 5 21.371 S 106 47 58.033 T 9 6 5 23.868 S 106 47 53.141 T 10 6 5 23.868 S 106 47 53.141 T 9. Pulau - I : No Lintang Bujur 1 6 5 32.687 S 106 48 35.393 T 2 6 5 11.785 S 106 48 40.625 T 3 6 5 4.698 S 106 49 1.229 T 4 6 5 22.983 S 106 49 18.829 T 5 6 6 45.028 S 106 49 29.204 T 6 6 6 39.195 S 106 48 51.822 T 7 6 6 33.978 S 106 48 46.036 T 10. Pulau - J : No Lintang Bujur 1 6 5 31.475 S 106 50 7.631 T 2 6 6 39.928 S 106 50 20.032 T 3 6 6 48.383 S 106 50 19.531 T 4 6 6 54.029 S 106 50 12.663 T 5 6 6 49.645 S 106 49 44.973 T 6 6 6 47.21 S 106 49 42.236 T 7 6 6 44.376 S 106 49 41.263 T 8 6 5 26.836 S 106 49 29.753 T 9 6 5 21.912 S 106 49 32.225 T

(13)

Fax : +6221 64714819

BAGIAN III

11. Pulau - K : No Lintang Bujur 1 6 7 15.5 S 106 50 7.979 T 2 6 7 15.539 S 106 50 6.095 T 3 6 7 15.979 S 106 50 6.052 T 4 6 7 15.952 S 106 50 3.853 T 5 6 7 14.121 S 106 50 3.448 T 6 6 7 14.815 S 106 49 50.478 T 7 6 7 14.458 S 106 49 49.209 T 8 6 7 11.967 S 106 49 48.252 T 9 6 7 11.604 S 106 49 46.566 T 10 6 7 8.633 S 106 49 46.138 T 11 6 7 7.588 S 106 49 46.504 T 12 6 7 5.839 S 106 49 45.341 T 13 6 7 3.619 S 106 49 44.921 T 14 6 7 3.5 S 106 49 44.061 T 15 6 7 0.145 S 106 49 43.563 T 16 6 6 59.368 S 106 49 44.086 T 17 6 7 3.291 S 106 50 11.819 T 18 6 7 8.824 S 106 50 13.692 T 19 6 7 13.506 S 106 50 7.986 T 20 6 7 15.5 S 106 50 7.979 T 10 6 5 21.111 S 106 49 37.381 T 11 6 5 26.708 S 106 50 0.618 T 12 6 5 28.14 S 106 50 5.759 T 13 6 5 31.475 S 106 50 7.631 T

(14)

Fax : +6221 64714819

BAGIAN III

12. Pulau - L : 13. Pulau - M : No Lintang Bujur 1 6 7 15.5 S 106 50 7.979 T 2 6 7 15.539 S 106 50 6.095 T 3 6 7 15.979 S 106 50 6.052 T 4 6 7 15.952 S 106 50 3.853 T 5 6 7 14.121 S 106 50 3.448 T 6 6 7 14.815 S 106 49 50.478 T 7 6 7 14.458 S 106 49 49.209 T 8 6 7 11.967 S 106 49 48.252 T 9 6 7 11.604 S 106 49 46.566 T 10 6 7 8.633 S 106 49 46.138 T 11 6 7 7.588 S 106 49 46.504 T 12 6 7 5.839 S 106 49 45.341 T 13 6 7 3.619 S 106 49 44.921 T 14 6 7 3.5 S 106 49 44.061 T 15 6 7 0.145 S 106 49 43.563 T 16 6 6 59.368 S 106 49 44.086 T 17 6 7 3.291 S 106 50 11.819 T 18 6 7 8.824 S 106 50 13.692 T 19 6 7 13.506 S 106 50 7.986 T 20 6 7 15.5 S 106 50 7.979 T No Lintang Bujur 1 6 4 57.132 S 106 52 33.82 T 2 6 5 30.914 S 106 52 14.361 T 3 6 6 13.809 S 106 51 38.882 T 4 6 5 21.064 S 106 50 35.154 T 5 6 4 57.123 S 106 51 18.796 T 6 6 4 48.339 S 106 51 42.2 T 7 6 4 39.812 S 106 52 2.131 T 8 6 4 30.242 S 106 52 24.651 T 9 6 4 30.109 S 106 52 34.184 T

(15)

Fax : +6221 64714819

BAGIAN III

14. Pulau - N : 15. Pulau - O : 16. Pulau - P : 17. Pulau - Q : No Lintang Bujur 1 6 5 52.608 S 106 55 24.727 T 2 6 5 52.654 S 106 55 11.748 T 3 6 5 26.571 S 106 55 11.674 T 4 6 5 27.031 S 106 53 13.116 T 5 6 4 56.908 S 106 53 9.313 T 6 6 4 56.445 S 106 55 24.612 T No Lintang Bujur 1 6 5 35.372 S 106 56 22.461 T 2 6 5 40.269 S 106 55 32.017 T 3 6 4 25.864 S 106 55 31.752 T 4 6 4 25.567 S 106 56 22.142 T No Lintang Bujur 1 6 4 20.556 S 106 56 29.457 T 2 6 3 44.974 S 106 57 21.721 T 3 6 5 34.361 S 106 57 22.055 T 4 6 5 37.927 S 106 56 29.529 T No Lintang Bujur 1 6 5 17.614 S 106 58 3.047 T 2 6 5 27.801 S 106 57 28.763 T 3 6 3 41.074 S 106 57 28.417 T 4 6 3 16.924 S 106 58 2.655 T

(16)

Fax : +6221 64714819

BAGIAN III

1. Pulau Reklamasi Tangerang - 1 :

No Lintang Bujur 1 6 2 29.474 S 106 29 14.434 T 2 6 2 12.381 S 106 29 7.767 T 3 6 1 49.9 S 106 29 11.88 T 4 6 1 12.976 S 106 29 28.041 T 5 6 1 2.851 S 106 29 46.498 T 6 6 0 45.732 S 106 30 10 T 7 6 0 25.843 S 106 30 27.864 T 8 6 0 2.521 S 106 30 41.296 T 9 5 59 38.922 S 106 30 49.572 T 10 5 59 37.176 S 106 30 53.982 T 11 5 59 38.117 S 106 31 54.163 T 12 5 59 41.43 S 106 31 54.944 T 13 6 0 38.511 S 106 31 53.195 T 14 6 1 35.725 S 106 31 3.828 T 15 6 2 2.439 S 106 30 30.213 T 16 6 2 17.955 S 106 29 58.932 T No Lintang Bujur 1 6 1 34.657 S 106 34 6.034 T 2 6 1 11.654 S 106 33 7.606 T 3 6 0 15.599 S 106 32 2.266 T 4 5 59 41.072 S 106 32 1.446 T 5 5 59 37.51 S 106 32 2.972 T 6 5 59 36.175 S 106 32 6.344 T 7 5 59 36.797 S 106 34 41.6 T 8 5 59 42.806 S 106 34 48.383 T

(17)

Fax : +6221 64714819

BAGIAN III

No Lintang Bujur 1 6 0 28.532 S 106 37 46.531 T 2 6 1 10.03 S 106 36 50.922 T 3 6 1 44.116 S 106 35 6.534 T 4 6 1 42.653 S 106 34 45.98 T 5 6 1 36.191 S 106 34 44.511 T 6 6 0 2.717 S 106 35 0.158 T 7 6 0 1.082 S 106 37 24.227 T 8 6 0 1.082 S 106 37 24.227 T 9 5 59 40.787 S 106 35 7.869 T 10 5 59 35.91 S 106 35 26.474 T 11 5 59 35.487 S 106 36 54.304 T 12 5 59 38.919 S 106 37 6.495 T 13 6 0 1.082 S 106 37 24.227 T No Lintang Bujur 1 6 0 58.511 S 106 40 7.738 T 2 6 1 3.798 S 106 39 47.769 T 3 6 1 2.779 S 106 39 42.333 T 4 6 0 51.459 S 106 39 30.045 T 5 6 0 25.324 S 106 39 22.167 T 6 6 0 10.368 S 106 39 21.742 T 7 5 59 56.933 S 106 39 28.826 T 8 5 59 55.756 S 106 39 30.884 T 9 5 59 29.507 S 106 40 46.008 T 10 5 59 29.412 S 106 40 52.153 T 11 5 59 33.719 S 106 41 1.891 T 12 6 0 33.503 S 106 41 59.643 T 13 6 0 36.543 S 106 42 1.478 T 14 6 0 38.512 S 106 42 2.184 T 15 6 0 59.222 S 106 41 49.923 T

(18)

Fax : +6221 64714819

BAGIAN III

16 6 1 3.887 S 106 41 38.692 T 17 6 1 4.154 S 106 41 36.19 T 18 6 1 2.205 S 106 41 32.637 T 19 6 0 33.548 S 106 40 53.824 T 20 6 0 33.591 S 106 40 46.306 T No Lintang Bujur 1 6 2 0.157 S 106 43 38.82 T 2 6 3 0.185 S 106 43 39.011 T 3 6 3 5.195 S 106 43 17.46 T 4 6 3 5.372 S 106 43 13.514 T 5 6 3 4.28 S 106 43 10.215 T 6 6 3 1.5 S 106 43 8.522 T 7 6 2 39.135 S 106 43 3.819 T 8 6 2 34.699 S 106 43 2.312 T 9 6 2 5.264 S 106 42 48.183 T 10 6 2 1.057 S 106 42 45.448 T 11 6 1 43.738 S 106 42 30.708 T 12 6 1 40.385 S 106 42 27.019 T 13 6 1 17.233 S 106 41 53.865 T 14 6 1 5.835 S 106 41 53.701 T 15 6 0 50.149 S 106 42 4.924 T 16 6 0 40.995 S 106 42 17.345 T 17 6 0 40.39 S 106 42 20.584 T 18 6 0 41.82 S 106 42 23.317 T 19 6 2 0.157 S 106 43 38.82 T 20 6 3 0.185 S 106 43 39.011 T

(19)

Fax : +6221 64714819

BAGIAN III

Peta Laut Terkait : 66,78,85,86,86A,86B,86C

Sumber Berita : Surat Kadispeta No. B/282/IX/2016, 11 Oktober 2016

No Lintang Bujur 1 6 3 9.477 S 106 43 39.03 T 2 6 4 49.034 S 106 43 43.874 T 3 6 4 56.365 S 106 43 33.265 T 4 6 4 57.431 S 106 43 28.511 T 5 6 4 54.405 S 106 43 24.003 T 6 6 4 48.391 S 106 43 19.467 T 7 6 4 23.022 S 106 43 1.454 T 8 6 3 50.294 S 106 42 51.951 T 9 6 3 34.3 S 106 42 52.164 T 10 6 3 22.519 S 106 42 55.789 T 11 6 3 19.134 S 106 42 57.729 T 12 6 3 17.497 S 106 43 0.904 T 13 6 3 9.477 S 106 43 39.03 T

(20)

Fax : +6221 64714819

BAGIAN III

*564 (S) Kegiatan penyapuan ranjau

Kegiatan tsb diatas dilaksanakan pada alur pelayaran dan zona labuh perairan Surabaya dan Gresik( 15 Agustus s.d 22 Nopember 2016 ) sbb :

1. Zona A : <WGS84> A 7° 04’ 15.67” S - 112° 40’ 16.10” T B 7° 05’ 44.44” S - 112° 39’ 51.82” T C 7° 07’ 45.66” S - 112° 39’ 59.76” T D 7° 07’ 45.68” S - 112° 39’ 38.91” T E 7° 10’ 00.67” S - 112° 40’ 39.95” T F 7° 11’ 07.77” S - 112° 41’ 20.06” T G 7° 11’ 18.56” S - 112° 42’ 44.95” T H 7° 10’ 35.43” S - 112° 42’ 44.97” T I 7° 10’ 34.85” S - 112° 42’ 18.06” T J 7° 10’ 05.42” S - 112° 41’ 17.31” T K 7° 09’ 35.02” S - 112° 40’ 43.46” T L 7° 08’ 31.26” S - 112° 40’ 36.18” T M 7° 07’ 10.70” S - 112° 40’ 43.33” T 2. Zona B : A 7° 11’ 22.11” S - 112° 41’ 28.30” T B 7° 11’ 40.06” S - 112° 41’ 53.02” T C 7° 12’ 18.26” S - 112° 41’ 33.28” T D 7° 12’ 17.99” S - 112° 42’ 44.98” T E 7° 11’ 34.84” S - 112° 42’ 44.97” T 3. Zona C : A 7° 07’ 23.90” S - 112° 39’ 23.15” T B 7° 07’ 40.22” S - 112° 39’ 24.21” T C 7° 08’ 28.84” S - 112° 39’ 47.24” T 4. Zona D : A 7° 10’ 20.57” S - 112° 40’ 33.03” T B 7° 10’ 58.64” S - 112° 40’ 51.10” T C 7° 10’ 58.41” S - 112° 40’ 58.42” T Peta Laut Terkait : 66,70,81A,82,84,96,96A

(21)

Fax : +6221 64714819

BAGIAN III

BERITA PENDAHULUAN (P) DAN SEMENTARA (S) *565 (S) Pekerjaan Demobilisasi dan Decommissioning FSO Gas Concord

ConocoPhillips Indonesia Ich. Ltd akan melaksanakan kegiatan tsb diatas pada tanggal 28 Oktober s.d 21 Nopember 2016 di wilayah Belanak FSO Natuna sbb : 1. Koordinat : A. 03° 44.980’ U – 105° 31.699’ T <WGS84> B. 01° 31.070’ U – 104° 31.075’ T C. 01° 25.263’ U – 104° 26.708’ T D. 01° 20.485’ U – 104° 21.640’ T E. 01° 19.023’ U – 104° 19.807’ T F. 01° 18.446’ U – 104° 17.912’ T G. 01° 17.993’ U – 104° 15.110’ T H. 01° 17.210’ U – 104° 11.732’ T I. 01° 15.851’ U – 104° 08.189’ T J. 01° 13.957’ U – 104° 05.593’ T K. 01° 13.030’ U – 104° 01.020’ T L. 01° 11.609’ U – 103° 57.148’ T M. 01° 04.490’ U – 103° 53.550’ T 2. Kapal / Panggilan / No. IMO / Bendera :

A. Logindo / - / - / Indonesia

B. Mermaid Nusantara / PLLN / 9483061 / Indonesia Peta Laut Terkait : 002,38,38A,42,103,147,348,349,352

Sumber Berita : Surat ConocoPhillips Indonesia Ich. Ltd No. BB-COFGCD-TNIAL-L- 00001, 7 Oktober 2016

*566 (S) Pekerjaan Pengeboran Sumur Eksplorasi

Eni East Sepinggan Ltd akan melaksanakan kegiatan tsb diatas di Blok East Sepinggan lepas pantai Balikpapan Kaltim dimulai pada tanggal 30 Oktober 2016 selama 4 bulan sbb :

<WGS84>

1. Koordinat : A. 01° 31’ 03.64” S – 117° 42’ 12.79” T (Merakes-2Dir) B. 01° 36’ 36.88” S – 117° 45’ 16.28” T (Merakes-3) 2. Kontraktor : PT. Saipem Indonesia

3. Kapal/Panggilan/No.IMO/Bendera :

A. Scarabeo 7/C6NZ9/8758861/Nassau(Bahama) B. AHTS Logindo Energy/JZKC/9534248/Indonesia C. AHTS Posh Constant/POYW/9451642/Indonesia D. AHTS Pasific Defiance/JZZT/9456197/Indonesia E. CB Pan Marine 8/YDA4696/948392/Indonesia Peta Laut Terkait : 121,127,361

(22)

Fax : +6221 64714819

BAGIAN IV

PERUBAHAN PADA PUBLIKASI LAINNYA

*567 Radio Pantai No Nama Stasion Pantai Identitas Pelayanan Bergerak Maritim

Emisi / Emission Service / Pelayanan

Posisi geografis antena transmisi Ket Name of The Coast Station Maritime Mobile Service Identity Frekuensi / Frequency (KHz/MHz) Klas / Class Daya / Power (kW) Cara operasi/ Mode of operation Jam kerja / Hours of service (UTC) Geographical position transmitting antenna Info 1 2 3 4a 4b 5 6 7 8 9 10 1. Jakarta Radio 005250000 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M F1B F1B F1B F1B F1B F1B G2B 1 1 1 1 1 1 0.05 TP H24 06 07 28 S/S 106 51 16 T/E 1) 2. Surabaya Radio 005250001 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M F1B F1B F1B F1B F1B F1B G2B 1 1 1 1 1 1 0.05 TP H24 07 13 05 S/S 112 44 08 T/E 1) 3. Balikpapan Radio 005250009 2187.5 8414.5 156.525M 2187.5 8414.5 156.525M F1B F1B G2B 1 1 0.05 TP H24 01 15 09 S/S 116 08 32 T/E 1)

(23)

Fax : +6221 64714819

BAGIAN IV

*568 Stasiun Vesel Traffic Service (VTS)

No Stasiun _VTS Disnav MMSI Koordinat VTS VHF Telp/Fax Alamat, E-mail

1 VTS _Belawan Disnav Kelas I _Belawan 005250003 03° 46’ 48.12” U _{098° 42’ 09.36” T} Ch. 68 _{Ch. 71} 061-6941203 _061-6941474

Jl. Georafah Komplek SROP Bagan Deli No. 1, e-mail:

[email protected] 2 VTS Center _Batam Disnav Kelas I _{Tanjung Pinang} 005250012 01° 10’ 50.82” U _{104° 00’ 51.96” T} Ch. 16 Ch. 67

Ch. 83

0778-412741 0778-4100028 0778-412857 0778-4100029

Jl. Sei Tering No. 1 Tg Sengkuang Batu Ampar (29451), e-mail:

[email protected] 3 VTS Teluk _Bayur Disnav Kelas I _{Teluk Bayur} 005250075 01° 02’ 25.13” S _{100° 22’ 51.90” T} Ch. 16 0811663468 _0751-751333

Jl. Raya Padang - Painan No. 32 Sungai Beramas Padang / Sumbar, e-mail: telukbayurrdo_pkv@yahoo. com

4 VTS _Palembang Disnav Kelas I _Palembang 005251571 02° 58’ 48.97” S _{104° 46’ 32.86” T} Ch. 67 _{Ch. 68} - Jl. Blinyu No. 9, e-mail: _{[email protected]} 5 VTS Jakarta Disnav Kelas I _Tanjungpriok 000525000 06° 05’ 46” S _{106° 52’ 50” T} Ch. 16 Ch. 67

Ch. 68 021-29743600 021-29743602 Jl. Pombo Kade 100 Pelabuhan Tanjungpriok, e-mail:[email protected] 6 VTS Merak Disnav Kelas I _Tanjungpriok 005250030 05° 55’ 34.98” S _{105° 59’ 58.98” T} Ch. 16 _{Ch. 20} 0254-574461 _0254-574005

Jl. Raya RE Martadinata No. 11 Pulo Merak Cilegon Banten, e-mail:

[email protected] 7 VTS Center _Panjang Disnav Kelas I _Tanjungpriok 005250013 05° 27’ 18.91” S _{105° 18’ 34.34” T} Ch. 16 Ch. 20

Ch. 22 0721-31139

Jl. Yos Sudarso No 67/10 Way Lunik Bandar Lampung, e-mail: [email protected] 8 VTS _Semarang Disnav Kelas II _Semarang 005251572 06° 57’ 06.90” S _{110° 25’ 05.64” T} Ch. 68 _{Ch. 72} 024-3542039 _024-3567731 Jl. Yos Sudarso No. 32 Semarang, e-mail:

[email protected] 9 VTS _Surabaya Disnav Kelas I _Surabaya 005251570 07° 11’ 47.5” S _{112° 44’ 02.4” T} Ch. 83 _{Ch. 68} 031-3291755 _031-33291717 Jl. Kalimas Baru 194, e-mail: _{[email protected]} 10 VTS Benoa Disnav Kelas II _Benoa 005250014 08° 44’ 36” S _{115° 12’ 36” T} Ch. 67 _{Ch. 68} -

Jl. Pelabuhan Benoa Denpasar (80222), e-mail : [email protected] 11 VTS Lembar Disnav Kelas II _Benoa 005250022 08° 43’ 41.58” S _{116° 04’ 25.32” T} Ch. 16 0370-681124 Jl. Pelabuhan Lembar, Lombok Barat NTB, e-mail:

(24)

Fax : +6221 64714819

BAGIAN IV

1 2 3 4 5 6 7 8

12 VTS _Pontianak Disnav Kelas III _Pontianak 005251573 00° 00’ 41.40” S _{109° 20’ 04.10” T} Ch. 16 Ch. 12 Ch. 14 0561-882383 0561-882386 Jl. Khatulistiwa No. 149 Siantan Hilir (78243), e-mail: [email protected] 13 VTS _Banjarmasin Disnav Kelas II _Banjarmasin 005251520 03° 19’ 35” S _{114° 33’ 35” T} Ch. 83 _{Ch. 68} 0511-4368454 _0511-4423328

Jl. Barito Hilir No.16 Pelabuhan Trisakti (70119), e-mail:

banjarmasinradio@yahoo. co.id

14 VTS Batu _Licin Disnav Kelas II _Banjarmasin 005251523 03° 25’ 56.22” S _{116° 00’ 12.84” T} Ch. 68 _{Ch. 72} 024-3542039 _024-3567731

Jl. Pelabuhan Samudera No. 126, e-mail:

Batulicinradio_pkg31@yah oo.com

15 VTS _Samarinda Disnav Kelas I _Samarinda 005250069 00° 30’ 00” S _{117° 09’ 12” T} Ch. 67 _{Ch. 68}

0541-742373 0541-7778391 0541-742373 0541-7778391

Jl. Lumba-Lumba No.1 Slili Samarinda Ilir, e-mail: [email protected] 16 VTS _Balikpapan Disnav Kelas I _Samarinda 005250009 01° 16’ 05” S _{116° 48’ 31” T} Ch. 67 _{Ch. 68} 0542-735333 _0542-749190

Jl. Yos Sudarso No.1 Prapatan Balipapan Timur, e-mail:

[email protected] 17 VTS _Makassar Disnav Kelas I _Makassar 005251568 05° 07’ 10” S _{119° 24’ 42” T} Ch. 16 -

Jl. Soekarno Hatta No.1, e-mail:

vtsmakassar.operasional@ gmail.com

18 VTS Bitung Disnav Kelas I _Bitung 005251568 01° 26’ 21.30” U _{125° 11’ 23.82” T}

Ch. 16 Ch. 68

Ch. 74 082189221102

Jl. D.S Sumolang Pelabuhan Bitung, e-mail: [email protected] 19 VTS Sorong Disnav Kelas I _Sorong 005250011 00° 53’ 03” S _{131° 16’ 29” T} Ch. 68 _{Ch. 72} 0951-321827 Jl. Jenderal Sudirman, e-mail:

(25)

Fax : +6221 64714819

LAPORAN HIDROGRAFI

Tanggal : No. Ref : Nama Kapal atau Pengirim :

Alamat Pengirim :

Telepon/Telex/E-mail : Lokasi Umum : Subyek :

Posisi Lintang : Bujur :

Ketelitian : Datum :

Peta yang Terpengaruh : Edisi : BPI Terakhir yang Digunakan :

Sel ENC yang Terpengaruh : Publikasi lain yang Terpengaruh : Keterangan Detail :

Lampiran peta :

(26)

Fax : +6221 64714819

LAPORAN HIDROGRAFI

INSTRUKSI

1. Para pelaut segera memberitahukan kepada Pushidrosal dan Syahbandar terdekat bila menjumpai bahaya pelayaran, perubahan dan kerusakan Sarana Bantu Navigasi Pelayaran serta kekurangan informasi pada Peta Laut Indonesia dan penerbitan Publikasi Nautika lainnya.

2. Formulir dan lampiran instruksi dibuat agar memudahkan pengirim dan penerima dan sebaiknya digunakan atau diikuti, jika memungkinkan. Salinan formulir ini dapat diperoleh dari Pushidros TNI AL di alamat tersebut sebelumnya atau di agen penjualan peta atau pada halaman terakhir Berita Pelaut Indonesia (BPI) dan website Pushidrosal: www.dishidros.go.id

3. Saat posisi ditentukan dengan sudut sextant atau baringan (sebutkan sejati atau magnetik) wajib menggunakan lebih dari dua garis baringan untuk pengecekan. Sarana yang digunakan untuk mengukur jarak harus disebutkan (radar, dll). Pencantuman lintang dan bujur hanya digunakan bila posisi ditentukan menggunakan metode pengukuran astronomi atau GPS dan deskripsi detil dari metode pengukuran dan peralatan yang digunakan harus dijelaskan.

4. Peta laut kertas: Potongan/cuplikan peta skala besar adalah media terbaik untuk mengirimkan detil informasi dengan perubahan atau penambahannya ditulis merah. Lebih diutamakan, jika penunjukkan perubahan digambarkan menggunakan peta skala terbesar (dari peta itu sendiri) dan ditulis merah namun detil awal dari peta ditulis hitam agar perubahan dapat diketahui dengan jelas. ENC: Screen shot tampilan menggunakan skala terbesar dari band ENC dengan keterangan perubahan atau penambahan yang ditulis merah.

5. Untuk pelaporan angka kedalaman, kertas echosounder harus ditandai keterangan waktu, kedalaman, dll dan dikirim bersamaan dengan nota laporan. Penting untuk mencantumkan keterangan tentang setelan pengukuran kedalaman echosounder diset di bawah permukaan air atau di bawah lunas dan nilai draf kapal sebaiknya dicantumkan. Jam dan tanggal pengukuran sebaiknya dicantumkan untuk melakukan koreksi pasut. Keterangan pembuat, nama dan jenis alat, serta kecepatan stylus dan kecepatan rambat suara juga sebaiknya dicantumkan.

6. Laporan yang tidak dapat dikonfirmasi atau kekurangan detil tertentu sebaiknya tidak disimpan dan tetap dilaporkan. Kekurangan tersebut harus ditekankan dan diyakinkan oleh pelapor untuk dapat memperoleh info lebih lengkap saat pelayaran berikutnya. 7. Penerimaan laporan akan diumumkan dan informasi yang diterima akan diaksi dengan

segera termasuk pelaksanaan revisi. Saat BPI diterbitkan, nama atau kapal pengirim akan dicantumkan sebagai pemegang otoritas.

8. Jika formulir Laporan Hidrografi tidak mencukupi, pelapor dapat menambahkan lembar tersendiri yang berupa gambar, foto atau keterangan tambahan lainnya.
