SMK ISLAM PENANGGUNGAN KKPI SEMESTER V

SMK ISLAM PENANGGUNGAN

KKPI

Setting Jaringan

Standar

Kompetensi

A. MENGOPERASIKAN PC DALAM JARINGAN Kompetensi

Dasar

1. Melakukan setting jaringan

Indikator

●Pengertian LAN dan TCP/IP dijelaskan dengan benar.

●Perangkat jaringan dijelaskan secara singkat. ●Nama komputer diidentifikasi sesuai dengan

ketentuan penulisan nama komputer.

●Setting IP dilakukan sesuai penggolongan klas IP

●Utilitas koneksi dijalankan untuk menguji koneksi komputer secara cepat.

Standar

Kompetensi A. MENGOPERASIKAN PC DALAM JARINGAN Kompetensi

Dasar

2. Melakukan sharing

Indikator

●Pengertian sharing device dan

manfaatnya dijelaskan secara benar. ●Protokol sharing dijelaskan secara

singkat dan jelas.

●Sharing file, printer, hard disk dan CD ROM dilakukan sampai teridentifikasi. ●Proses copy file dan folder dilakukan

sesuai prosedur yang berlaku. ●Dokumen dicetak secara benar.

Standar Kompetensi B. MENGOPERASIKAN INTERNET Kompetensi Dasar 1. Pengenalan Internet Indikator

●Pengertian Internet dijelaskan dengan benar ●Manfaat dan kegunaan internet dijelaskan

dengan benar

●Penggunaan internet sehat dijelaskan dengan benar

●Dampak penggunaan internet dijelaskan dengan benar

●Katagori kecanduan cyber dijelaskan dengan lengkap.

●Macam-macam media koneksi internet dijelaskan dengan benar

●Faktor-faktor dalam memilih ISP dijelaskan dengan benar.

Standar Kompetensi B. MENGOPERASIKAN INTERNET Kompetensi Dasar 2. Mengoperasikan Web-Browser Indikator

●Pengertian Web-Browser dijelaskan dengan benar

●Macam-macam Web-Browser dijelaskan dengan benar

●Fungsi menu web-browser dijelaskan dengan benar

●Penulisan url dijelaskan dengan benar ●Menjalankan Web-Browser

Standar

Kompetensi

B. MENGOPERASIKAN INTERNET Kompetensi

Dasar

3. Menginstalls Software Web-tools

Indikator

●Pengertian Web-tools dijelaskan dengan benar ●Macam-macam software Web-tools dijelaskan

dengan benar

●Menginstal software Web-tools

Pengertian Jaringan

●Jaringan Komputer dapat diartikan dua komputer atau lebih yang berinteraksi satu sama lain. Jaringan Komputer dapat dibedakan menjadi LAN, MAN, dan WAN

●LAN(local area network ) merupakan Jaringan

komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung,

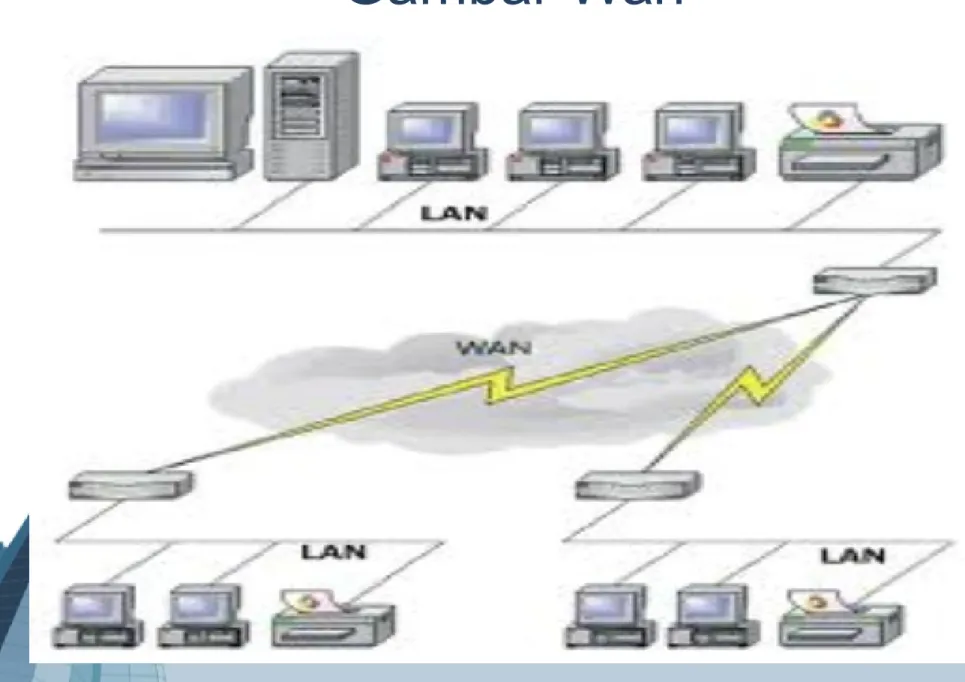

WAN

●WAN adalah singkatan dari istilah

teknologi

informasi dalam

bahasa

Inggris: Wide Area

Network merupakan

jaringan

komputer yang

mencakup area yang besar sebagai contoh yaitu

jaringan komputer antar wilayah, kota atau

bahkan negara, atau dapat didefinisikan juga

sebagai jaringan komputer yang membutuhkan

router dan saluran komunikasi publik.

●WAN digunakan untuk menghubungkan

jaringan

lokal yang satu dengan jaringan lokal yang lain,

sehingga pengguna atau komputer di lokasi

yang satu dapat berkomunikasi dengan

MAN

●MAN (Metropolitan area network) adalah suatu

jaringan dalam suatu kota dengan transfer data

berkecepatan tinggi, yang menghubungkan

berbagai lokasi seperti

kampus

, per

kantoran

,

pemerintahan

, dan sebagainya. Jaringan MAN

adalah gabungan dari beberapa LAN. Jangkauan

dari MAN ini antar 10 hingga 50 km, MAN ini

merupakan jaringan yang tepat untuk

membangun jaringan antar kantor-kantor dalam

satu kota antara pabrik/instansi dan kantor pusat

yang berada dalam jangkauannya.

I S P v

Jaringan Server

Router / Gateway Hub Tower AP 2,48 GHz Omni Antenna PC Admin DNS/ Proxy

Server Data Server

WEB Mail Server v v AP 2,48 GHz Directional Antenna v v

PERANGKAT JARINGAN

●NIC (network interface card )

●HUB/SWITCH

NIC

●Kartu jaringan (Inggris: network interface

card disingkat NIC atau juga network card)

adalah sebuah kartu yang berfungsi sebagai

jembatan dari

komputer

ke sebuah

jaringan

komputer. Jenis NIC yang beredar, terbagi

menjadi dua jenis, yakni NIC yang bersifat fisik,

dan NIC yang bersifat logis. Contoh NIC yang

bersifat fisik adalah NIC Ethernet, Token Ring,

dan lainnya; sementara NIC yang bersifat logis

adalah loopback adapter dan Dial-up Adapter.

Disebut juga sebagai Network Adapter. Setiap

jenis NIC diberi nomor alamat yang disebut

sebagai

MAC address

, yang dapat bersifat

statis atau dapat diubah oleh pengguna

Kecepatan Transfer Data

Ethernet :

●• 10 Mbps—10Base- Ethernet ●• 100 Mbps—Fast Ethernet

SWITCH

●Merupakan alat yang digunakan untuk membagi koneksi jaringan dari PC server ke PC Client.

CABLE UTP

DNS

●DNS (Domain Name Server)

●Name server atau server DNS yang bertugas untuk memetakan nama domain menjadi nomor IP.

Contoh : DNS server melakukan translasi dari

DHCP

●DHCP (Dynamic Host Configuration

Protocol) adalah protokol yang digunakan

untuk memberikan IP address, DNS, gateway,

dll untuk komputer client secara dinamis dalam

selang waktu tertentu. DHCP server memilih

nomor IP sesuai dengan skup no IP tertentu

yang telah dikonfigurasi oleh administrator.

●Dengan menggunakan fasilitas ini,

administrator tidak perlu melakukan setting

jaringan pada tiap komputer client, namun

cukup di sisi server.

Gateway

●Gateway adalah node yang berfungsi sebagai jalan masuk dan keluar dari jaringan satu ke jaringan lain. Gateway ini sering digunakan untuk menyebut router yang menjadi penghubung antar jaringan.

TCP/IP

●TCP/IP (

Transmission Control Protocol

/

Internet Protocol

) adalah standar komunikasi data

yang digunakan oleh komunitas internet dalam

proses tukar-menukar data dari satu komputer ke

komputer lain di dalam jaringan Internet. Protokol

ini tidaklah dapat berdiri sendiri, karena memang

protokol ini berupa kumpulan protokol (

protocol suite). Protokol ini juga merupakan

protokol yang paling banyak digunakan saat ini.

Data tersebut diimplementasikan dalam bentuk

perangkat

lunak (

software

) di

sistem

operasi.

Istilah yang diberikan kepada perangkat lunak ini

adalah

TCP/IP stack

Sejarah TCP/IP

●Protokol TCP/IP dikembangkan pada akhir dekade 1970-an hingga awal 1980-an sebagai sebuah protokol standar untuk menghubungkan komputer-komputer dan jaringan untuk

membentuk sebuah jaringan yang luas (WAN). TCP/IP

merupakan sebuah standar jaringan terbuka yang bersifat independen terhadap mekanisme transport jaringan fisik yang digunakan, sehingga dapat digunakan di mana saja. Protokol ini menggunakan skema pengalamatan yang

sederhana yang disebut sebagai alamat IP (IP Address) yang mengizinkan hingga beberapa ratus juta komputer untuk

dapat saling berhubungan satu sama lainnya di Internet.

Protokol ini juga bersifat routable yang berarti protokol ini

cocok untuk menghubungkan sistem-sistem berbeda (seperti

Microsoft Windows dan keluarga UNIX) untuk membentuk jaringan yang heterogen.

PENGERTIAN SHARING

●Sharing adalah suatu fasilitas yang biasa digunakan untuk membagi suatu file,perangkat dan koneksi untuk digunakan secara bersama-sama.

●Contoh: File Dokumen, File Software, Printer dan koneksi internet.

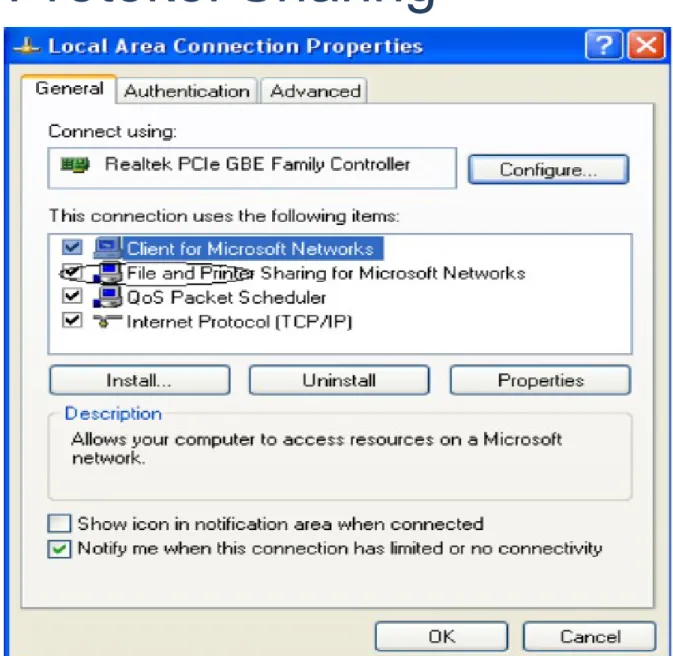

PROTOKOL SHARING

●Protokol Sharing adalah suatu protokol yang

dibutuhkan apabila akan melakukan sharing yaitu file and printer sharing

Langkah-langkah sharing

●1. Pilih file,folder atau printer yang akan disharing ●2. Pilih sharing and security

●3. Pilih pada if you understand….. Click here ●4. Pilih just enable file sharing

Langkah-langkah Sharing

●5. Pilih dan tandai check atau centang pada share

this folder on the network…..untuk share name

digunakan untuk memberi nama share yang akan muncul pada network.

●6. Pilih Apply ●7. Pilih OK

Melihat Sharing File

●1. Klik dua kali pada : My network Place ●2. Pilih view workgroup computer

●3. Pilih nama Komputer yang akan kita buka ●4. Pilih file yang telah tersharing

Menghentikan Sharing

●Dengan cara menghilangka n tanda check map pada langkah ke 5

Tugas

●1.Buatlah sebuah folder dengan nama anda pada my document

●2. sharinglah file tersebut

●3. Carilah folder teman anda yang tersharing ●4. Copy file gambar ke folder tersebut

●5. Hilangkan tanda sharing pada folder yang tersharing. Selamat mengerjakan.

Pengertian Internet

●Pengertian Internet berasal dari kata International Networking, merupakan komputer yang saling

berhubungan membentuk jaringan komputer hingga meliputi jutaan komputer di dunia (internasional), yang saling berinteraksi dan bertukar informasi,

●Ditinjau dari segi ilmu pengetahuan, internet merupakan sebuah perpustakaan besar yang didalamnya terdapat banyak informasi atau data yang berupa teks, grafik,

audio maupun animasi dan lain lain dalam bentuk media elektronik. Orang bisa berkunjung ke perpustakaan

tersebut kapan saja serta dari mana saja.

●Dari segi komunikasi internet adalah sarana yang sangat efektif dan efesien untuk melakukan pertukaran

informasi jarak jauh maupun di dalam lingkungan yang terbatas

Manfaat Internet

●Keunggulan tersebut, antara lain: ●1. Komunikasi murah

●2. Sumber informasi besar

●3. Tantangan baru untuk dunia usaha ●4. Keterbukaan “tanpa sensor”

Penggunaan Internet

●Penggunaan internet sangat luas, karena hampir

semua bidang kehidupan dapat ditemukan di internet oleh karena itulah internet sering dikatakan sebagai dunia maya.

●Bidang Pendidikan, Bidang Usaha, Bidang Kesehatan, Bidang Pertahanan ..dll

Dampak Penggunaan Internet

●Internet dapat dikatakan sebagai sebuah pisau yang bermata dua.

●Internet adalah sebuah alat yang apabila dimanfaatkan untuk kebaikan maka akan mendapatkan kebaikan

dan demikian sebaliknya ●Dampak Negatif

Koneksi Internet

●Secara Fisik dapat dikelompokan jadi 2:

1. Melalui Cable : Telkomnet instant,Speedy,list line,TvCable

2. Melalui Sinyal/Frekuensi : Gsm/Cdma, Vsat (koneksi internet satelite)

Pelanggan Internet

●Menurut Pengguna dapat dikelompokan: 1.Pelanggan Tetap (Berlangganan)

2.Pelanggan Tidak Tetap.

●.Menurut Pembayaran dapat dikelompokan 3.PraBayar.

ISP (INTERNET SERVICE PROVIDER)

●Suatu perusahaan yang menyediakan fasilitas

INDONESIA ISP

BitNET Komunikasindo MEGAnet BumiNet Melsa-i-net Cabinet MitraNET

Centrin Internet Pacific Internet Cyberindo Aditama (CBN) RadNet

Central Online (Cline) TelkomNet

D-Net UB Internet Indonesia Online Access

(IdOLA)

UniNET

Indo Internet (IndoNet) VISIONnet

IndosatNet Wasantara Net

Pengertian Web-Browser

●Suatu software(perangkat lunak) yang digunakan untuk menjelajah/surfing di internet

●Web-browser yang sering digunakan diantaranya: Internet Explorer, Mozila Firefox, Opera, Google Crome, Nescape Navigator dll

Penjelasn Menu Web-Browser

●1. Title Window, adalah baris judul alamat internet yang terbuka dan selalu diikuti nama program

Internet Explorer.

●2. Menu, adalah baris yang berisi perintah-perintah untuk pengoperasian Internet Explorer.

●3. Standard Buttons, adalah baris yang berisi tombol-tombol standar pengoperasian Internet Explorer.

Penjelasan Menu Web-Browser

●4. Address Bar, adalah baris yang terdapat kotak teks untuk tempat mengisi teks alamat internet yang ingin dikunjungi. Di ujung kanannya terdapat tombol Go, untuk mulai memproses permintaan alamat internet. ●5. Links, adalah baris penghubung ke alamat internet

secara cepat tanpa mengetik alamatnya, yang dapat ditambah atau dikurangi.

Penjelasan Menu Web-Browser

●6. Workspace, adalah area kerja atau isi dari alamat internet yang tampil atau sedang diproses

berdasarkan permintaan.

●7. Status Bar, adalah baris informasi status link alamat internet yang tampil atau terbuka dalam Workspace.

Penulisan URL

●URL (Uniform Resource Locator) merupakan sebuah alamat internet atau alamat sebuah web

●Penulisan Url dalam sebuah Web-Browser diletakan/ditulis pada Addres bar

●URL biasanya terdiri dari empat bagian yaitu sebagai-berikut:

Penulisan URL

●1. Nama protocol (protocol adalah aturan-aturan atau standar yang membuat komputer dapat saling berbagi informasi).

●2. Lokasi dari situs, contohnya WWW (World Wide Web)

●3. Nama organisasi yang mengatur situs.

●4. Sebuah akhiran yang mengidentifikasikan jenis dari organisasi. (contohnya .com untuk sebuah organisasi komersial)

http://www.dikmenjur.net/

●http:Web server ini menggunakan Hypertext Transfer Protocol (HTTP).

●www:Lokasi situs ini berada dalam World Wide Web. ●Dikmenjur:Web server ini berada di Dikmenjur yang

mengatur situsnya.

●Net:Ini biasanya adalah institusi yang bergerak dalam jaringan (Network)

Mengoperasikan Internet

●Dalam menjalankan internet kadang kita

membutuhkan suatu software pelengkap dari internet (Software Web-tools) diantarnya :

●Flash Player ●Java Runtime

●Download manager

Download

●Merupakan suatu proses pengambilan informasi berupa file, data atau program yang disediakan oleh sebuah

situs web dan menyimpannya ke dalam komputer anda. ●Format File: HTML, PDF, DOC,XLS,PPT, JPG, TIF, GIF,

ZIP, RAR dll
