BAB III METODOLOGI PENELITIAN

(1)

17 BAB III

METODOLOGI PENELITIAN

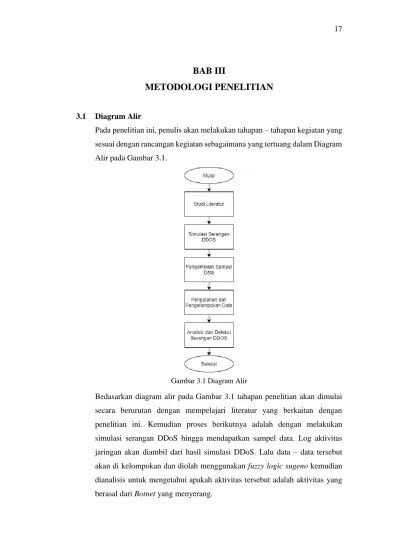

3.1 Diagram Alir

Pada penelitian ini, penulis akan melakukan tahapan – tahapan kegiatan yang sesuai dengan rancangan kegiatan sebagaimana yang tertuang dalam Diagram Alir pada Gambar 3.1.

Gambar 3.1 Diagram Alir

Bedasarkan diagram alir pada Gambar 3.1 tahapan penelitian akan dimulai

secara berurutan dengan mempelajari literatur yang berkaitan dengan

penelitian ini. Kemudian proses berikutnya adalah dengan melakukan

simulasi serangan DDoS hingga mendapatkan sampel data. Log aktivitas

jaringan akan diambil dari hasil simulasi DDoS. Lalu data – data tersebut

akan di kelompokan dan diolah menggunakan fuzzy logic sugeno kemudian

dianalisis untuk mengetahui apakah aktivitas tersebut adalah aktivitas yang

berasal dari Botnet yang menyerang.

(2)

18 3.2 Study Literatur

Study literatur adalah tahap awal yang penulis lakukan dalam penelitian ini.

Tahap ini berperan untuk mengumpulkan referensi yang dapat membantu penulis dalam melakukan penelitian. Study literatur berfokus pada penelitian – penelitian yang melakukan deteksi DDoS menggunakan fuzzy logic sebagai bahan penulis untuk mengembangkan sistem yang dapat menghasilkan keluaran yang lebih baik lagi. Pada proses ini juga penulis akan mempelajari data dari log aktivitas webserver target dalam penggunaan sehari – hari sebagai acuan dasar atau batas bawah dari data yang ada.

3.3 Simulasi Serangan DDOS

Pada tahap ini penulis akan melakukan simulasi serangan DDoS menggunakan aplikasi Low Orbit Ion Cannon (LOIC). Aplikasi berbasis windows ini banyak digunakan untuk melakukan serangan DDoS dengan mengirimkan banyak paket ICMP, TCP atau UDP ke target [8]. Selain menggunakan LOIC penulis juga menggunakan HOIC sebagai aplikasi bantuan dalam melakukan simulasi serangan DDoS.

3.4 Pengambilan Sampel Data

Gambar 3.2 Sampel Data

(3)

19

Tabel 3.1 Semesta Pembicara Variable Input dan Output

Fungsi Variabel Semesta Pembicara

INPUT

Jumlah User [0 – 12]

Pajang Paket [0 – 5120]

Rate (ms) [0 – 4]

Jumlah Paket [0 – 32000]

OUTPUT Status [0 - 1]

Data akan diambil sebanyak 10 dengan rentang masing – masing 10 detik.

Proses pengambilan data akan dilakukan secara berulang selama 10 kali dengan 3 kali lalu lintas normal dan 7 dengan menggunakan serangan DDoS.

Data yang di dapat dibagi menjadi 4 variabel input, yaitu jumlah user, jumlah paket, panjang paket, dan rate (ms). Untuk lebih jelasnya dapat dilihat pada Gambar 3.2. Tabel 3.1 menjelaskan semesta pembicara dari masing – masing variable yang mana hal tersebut menjadi parameter dalam proses perhitungan fuzzy nanti.

3.4.1 Identifikasi Lalu Lintas Jaringan

Tahap identifikasi akan dilakukan dengan melihat log aktivitas dari jaringan dengan menggunakan aplikasi Wireshark yang mana dapat menangkap semua paket yang lewat serta menyeleksi dan menampilkan data tersebut [8]. Cara menyeleksi data dilakukan secara manual dengan melihat nilai variable pada aplikasi wireshark. Untuk lebih jelas nya dapat dilihat pada Lampiran.

a) Jumlah User

Parameter jumlah user dapat dilihat pada menu Statistics > IPv4

Statistics > All Address. Maka dapat dilihat user – user yang

melakukan akses terhadap ip target. Untuk lebih jelasnya dapat

dilihat pada Gambar 3.3.

(4)

20

Gambar 3.3 Identifikasi Jumlah User

b) Panjang Paket

Parameter panjang paket dapat dilihat pada menu Statistics >

Packet Lengths > Average. Maka didapatkan nilai seperti pada Gambar 3.4.

Gambar 3.4 Identifikasi Panjang Paket

c) Rate

Parameter rate dapat dilihat pada menu Statistics > Packet Lengths

> Rate(ms). Maka didapatkan nilai seperti pada Gambar 3.5.

(5)

21

Gambar 3.5 Identifikasi Rate

d) Jumlah Paket

Parameter jumlah paket dapat dilihat pada menu Statistics >

Packet Lengths > Count. Maka didapatkan nilai seperti pada Gambar 3.6.

Gambar 3.6 Identifikasi Jumlah Paket

(6)

22

Tabel 3.2 Data Uji

No Jumlah User

Panjang Paket

Rate (ms)

Jumlah

Paket Status

1 3 1143 0.216

2015

Normal

2 3 318 0.012

127

Normal

3 10 307 0.011

103

Normal

4 10 799 0.888

7304

^DDoS

5 9 830 1.032

8784

^DDoS

6 6 745 1.672

13620

^DDoS

7 6 722 0.830

8514

^DDoS

8 6 754 1.634

15076

^DDoS

9 4 743 3.056

31138

^DDoS

10 11 735 2.636

27487

^DDoS

Tabel 3.2 menjelaskan data uji yang didapatkan dari proses sampel data, dengan menggunakan 3 data normal dan 7 data DDoS.

3.5 Pengolahan dan Pengelompokan Data

Pengolahan dan pengelompokan data akan dilakukan menggunakan metode

fuzzy logic sugeno berdasarkan data yang sudah diambil. Proses perhitungan

akan dilakukan menggunakan bantuan Software MATLAB dengan

menentukan fungsi keanggotaan himpunan fuzzy dan de-fuzzy-fikasi.

(7)

23

Gambar 3.7 Proses Fuzzy

Gambar 3.7 menjelaskan bagaimana fuzzy logic sugeno berperan dalam

penelitian ini. Pada proses fuzzy, hasil sampel data berupa jumlah user, jumlah

paket, dan panjang paket dan rate/ms yang di dapatkan menggunakan aplikasi

wireshark akan di input satu per satu. Fungsi keanggoataan didapat

berdasarkan nilai diantara batas atas dan batas bawah dari variable input yang

ada. Terdapat beberapa jenis fungsi keanggotaan himpunan fuzzy, seperti

linier naik, linier turun, trapezium, segitiga dan lain – lain. Dalam hal ini

penulis menggunakan fungsi keanggotaan himpunan fuzzy segitiga.

(8)

24 µ(x) =

{

0 ; 𝑥 ≤ 𝑎 𝑎𝑡𝑎𝑢 𝑥 ≥ 𝑐

(𝑥−𝑎)

(𝑏−𝑎)

; 𝑎 ≤ 𝑥 ≤ 𝑏

(𝑐−𝑥)

(𝑐−𝑏)

; 𝑏 ≤ 𝑥 ≤ 𝑐

(3.1)

Pada tahap rule menggunakan aturan if then berdasarkan variable input-nya.

Proses de-fuzzy-fikasi akan didapat berdasarkan nilai rata – rata yang sudah didapat dari rule. Kemudian output dari de-fuzzy-fikasi adalah nilai 0 (sebagai data yang bukan serangan DDoS) atau 1 (sebagai data yang merukan serangan DDoS). Jumlah dari hasil data yang diapat akan dipersentasekan sebagai nilai akhir.

3.5.1 Fuzzyfikasi

Pada tahap ini dilakukan fuzzy-fikasi dengan cara mengelompokkan nilai variable jumlah user, jumlah paket, panjang paket, dan rate (ms) menjadi beberapa kelompok.

Gambar 3.8 Proses Fuzzyfikasi

Gambar 3.8 menjelaskan proses fuzzy-fikasi pada data sampel.

Variable jumlah user dibagi menjadi 2 kategori, yaitu sedikit dan

banyak. Variable jumlah paket dibagi menjadi 3 kategori, yaitu

(9)

25 sedikit, sedang, dan banyak. Variable rate dibagi menjadi 2 kategori, yaitu kecil dan besar. Sedangkan variable panjang paket dibagi menjadi 3 yaitu sedikit, sedang, panjang. Tiap – tiap kategori di bagi ke masing – masing nilai domain yang dapat dilihat pada Tabel 3.3.

Tabel 3.3 Himpunan Fuzzy

3.5.2 Proses Inferensi

Proses inferensi mecari nilai keanggotaan masing – masing variable input tehadap variable output menggunakan fungsi implikasi MIN untuk medapatkan nilai α – predikat tiap – tiap rule yang nantinya nilai α – predikat ini digunakan untuk menghitung keluaran hasil inferensi secara tegas.

3.5.3 Defuzzyfikasi

Proses de-fuzzy-fikasi dilakukan dengan menggunakan fungsi rata – rata (Weight Average) pada metode sugeno.

Fungsi Variabel Himpunan Nilai Domain

INPUT

Jumlah User

Sedikit [0 – 6]

Banyak [5 – 12]

Pajang Paket

Sedikit [0 – 1700]

Sedang [1500 – 3400]

Panjang [3200 – 5120]

Rate (ms)

Kecil [0 – 2,25]

Besar [1,75 – 4]

Jumlah Paket

Sedikit [0 – 1000]

Sedang [500 – 10000]

Banyak [5000 – 32000]

OUTPUT Status

Normal [0]

DDoS Ringan [0.1 – 0.99]

DDoS [1]

(10)

26 Z = ^{∑ 𝛼} _{∑ 𝛼}

^𝑖

^𝑧

^𝑖

𝑖

^(3.2)

3.5.4 Fuzzy Rule Based

Pada tahap ini, dibentuk aturan fuzzy yang akan digunakan dalam pendeteksi serangan DDoS. Rule dibuat beradasarkan jumlah data yang didapatkan dari proses simulasi yang terlah dilakukan.

Jumlah rule sebanyak 36 dapat dilihat pada Tabel 3.4.

Tabel 3.4 Fuzzy Rule Based

No

Aturan Variable Input Variable

Output

R1

Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Sedikit] dan [Rate = Kecil] dan [Jumlah Paket = Sedikit]]

Bukan DDoS R2 Jika [[Jumlah User = Sedikit] dan [Panjang

Paket = Sedikit] dan [Rate = Kecil] dan [Jumlah Paket = Sedang]]

Paket = Sedikit] dan [Rate = Kecil] dan [Jumlah Paket = Banyak]]

Paket = Sedikit] dan [Rate = Besar] dan [Jumlah Paket = Sedikit]]

Paket = Sedikit] dan [Rate = Besar] dan [Jumlah Paket = Sedang]]

Paket = Sedang] dan [Rate = Kecil] dan [Jumlah Paket = Sedikit]]

Paket = Sedang] dan [Rate = Kecil] dan [Jumlah Paket = Sedang]]

Paket = Sedang] dan [Rate = Kecil] dan [Jumlah Paket = Banyak]]

Bukan DDoS

(11)

27

R9 Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Sedang] dan [Rate = Besar] dan [Jumlah Paket = Sedikit]]

Paket = Panjang] dan [Rate = Kecil] dan [Jumlah Paket = Sedikit]]

Paket = Panjang] dan [Rate = Kecil] dan [Jumlah Paket = Sedang]]

Bukan DDoS R12 Jika [[Jumlah User = Banyak] dan [Panjang

Paket = Sedikit] dan [Rate = Kecil] dan [Jumlah Paket = Sedikit]]

Paket = Sedikit] dan [Rate = Kecil] dan [Jumlah Paket = Sedang]]

Paket = Sedang] dan [Rate = Kecil] dan [Jumlah Paket = Sedikit]]

Paket = Sedikit] dan [Rate = Besar] dan [Jumlah Paket = Banyak]]

DDoS

R16 Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Sedang] dan [Rate = Besar] dan [Jumlah Paket = Sedang]]

DDoS

R17 Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Sedang] dan [Rate = Besar] dan [Jumlah Paket = Banyak]]

DDoS

R18 Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Panjang] dan [Rate = Kecil] dan [Jumlah Paket = Banyak]]

DDoS

R19 Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Panjang] dan [Rate = Besar] dan [Jumlah Paket = Sedikit]]

DDoS

R20 Jika [[Jumlah User = Sedikit] dan [Panjang Paket = Panjang] dan [Rate = Besar] dan [Jumlah Paket = Sedang]]

DDoS

R21 Jika [[Jumlah User = Sedikit] dan [Panjang

Paket = Panjang] dan [Rate = Besar] dan DDoS

(12)

28

[Jumlah Paket = Banyak]]

R22 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedikit] dan [Rate = Kecil] dan [Jumlah Paket = Banyak]]

DDoS

R23 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedikit] dan [Rate = Besar] dan [Jumlah Paket = Sedikit]]

DDoS

R24 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedikit] dan [Rate = Besar] dan [Jumlah Paket = Sedang]]

DDoS

R25 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedikit] dan [Rate = Besar] dan [Jumlah Paket = Banyak]]

DDoS

R26 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedang] dan [Rate = Kecil] dan [Jumlah Paket = Sedang]]

DDoS

R27 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedang] dan [Rate = Kecil] dan [Jumlah Paket = Banyak]]

DDoS

R28 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedang] dan [Rate = Besar] dan [Jumlah Paket = Sedikit]]

DDoS

R29 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedang] dan [Rate = Besar] dan [Jumlah Paket = Sedang]]

DDoS

R30 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Sedang] dan [Rate = Besar] dan [Jumlah Paket = Banyak]]

DDoS

R31 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Panjang] dan [Rate = Kecil] dan [Jumlah Paket = Sedikit]]

DDoS

R32 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Panjang] dan [Rate = Kecil] dan [Jumlah Paket = Sedang]]

DDoS

R33 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Panjang] dan [Rate = Kecil] dan [Jumlah Paket = Banyak]]

DDoS

R34 Jika [[Jumlah User = Banyak] dan [Panjang DDoS

(13)

29

Paket = Panjang] dan [Rate = Besar] dan [Jumlah Paket = Sedikit]]

R35 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Panjang] dan [Rate = Besar] dan [Jumlah Paket = Sedang]]

DDoS

R36 Jika [[Jumlah User = Banyak] dan [Panjang Paket = Panjang] dan [Rate = Besar] dan [Jumlah Paket = Banyak]]

DDoS

3.6 Analisis dan Pendeteksian Serangan DDoS

Tahap ini akan menganalisis data yang sudah dihitung untuk dideteksi apakah data atau aktivitas tersebut termasuk kedalam serangan DDoS atau bukan.

Hasil analisis akan berupa persentase nilai dari seluruh data yang digunakan dalam penelitian. Hasil analisis akan di sampaikan kepada pengguna agar dapat menjadi acuan terhadap tindakan apa yang ingin dilakukan terhadap serangan tersebut.
