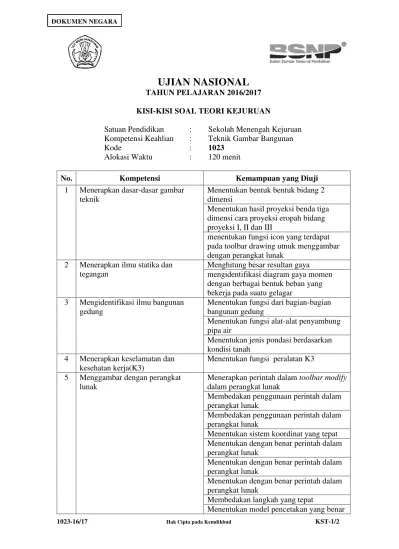

1023-16/17 Hak Cipta pada Kemdikbud KST-1/2
UJIAN NASIONAL
TAHUN PELAJARAN 2016/2017
KISI-KISI SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan Kompetensi Keahlian : Teknik Gambar Bangunan
Kode : 1023
Alokasi Waktu : 120 menit
No. Kompetensi Kemampuan yang Diuji
1 Menerapkan dasar-dasar gambar teknik
Menentukan bentuk bentuk bidang 2 dimensi
Menentukan hasil proyeksi benda tiga dimensi cara proyeksi eropah bidang proyeksi I, II dan III
menentukan fungsi icon yang terdapat pada toolbar drawing utnuk menggambar dengan perangkat lunak
2 Menerapkan ilmu statika dan tegangan
Menghitung besar resultan gaya
mengidentifikasi diagram gaya momen dengan berbagai bentuk beban yang bekerja pada suatu gelagar
3 Mengidentifikasi ilmu bangunan gedung
Menentukan fungsi dari bagian-bagian bangunan gedung
Menentukan fungsi alat-alat penyambung pipa air
Menentukan jenis pondasi berdasarkan kondisi tanah
4 Menerapkan keselamatan dan kesehatan kerja(K3)
Menentukan fungsi peralatan K3
5 Menggambar dengan perangkat lunak
Menerapkan perintah dalamtoolbar modify
dalam perangkat lunak
Membedakan penggunaan perintah dalam perangkat lunak
Membedakan penggunaan perintah dalam perangkat lunak
Menentukan sistem koordinat yang tepat Menentukan dengan benar perintah dalam perangkat lunak
Menentukan dengan benar perintah dalam perangkat lunak
Menentukan dengan benar perintah dalam perangkat lunak
Membedakan langkah yang tepat
Menentukan model pencetakan yang benar
1023-16/17 Hak Cipta pada Kemdikbud KST-2/2
No. Kompetensi Kemampuan yang Diuji
Mengidentifikasikan urutan pencetakan yang benar
6 Membuat gambar rencana kolom beton bertulang
Menerapkan gambar tulangan kolom struktur gedung beton bertulang Menghitung jarak bebas antar tulangan 7 Menggambar rencana dinding
penahan
mengidentifikasi prinsip perencanaan dinding penahan tanah
8 Menggambar konstruksi lantai dan dinding bangunan
Mengidentifikasikan pemasangan ubin yang baik
Menghitung ukuran bata
Menentukan jenis ikatan tembok bata 9 Menggambar konstruksi kusen,pintu
dan jendela
Menentukan jenis sambungan yang digunakan pada kunsen pintu dan jendela Menganalisis gambar potongan
Mengidentifikasi bagian-bagian kusen Menganalisis detail jenis pintu
10 Menggambar rencana plat lantai Menghitung posisi tulangan
Menentukan simbol dan penggunaan kode dalam gambar plat
Menentukan jenis tulangan 11 Menggambar konstruksi tangga Menghitung anak tangga
12 Menggambar kostruksi atap Menentukan bentuk kuda-kuda yang benar Menentukan salah satu bagian kuda-kuda Menentukan jenis sambungan yang digunakan pada kuda-kuda
13 Menggambar utilitas gedung Menentukan nama simbol gambar Menghitung jumlah alat sambung 14 Menggambar lay out dekorasi
interior dan eksterior
Mendeskripsikan ruang,estetika,dekorasi interior dan eksterior
Mendeskripsikan fungsi,suasana,harmoni interior dan eksterior
Mengidentifikasikan ruang lingkup pekerjaan ukur tanah.
Menerapkan teknik pengoperasian alat sipat datar (levelling) dan alat sipat ruang (theodolit).
Membedakan jenis perawatan optik yang benar
