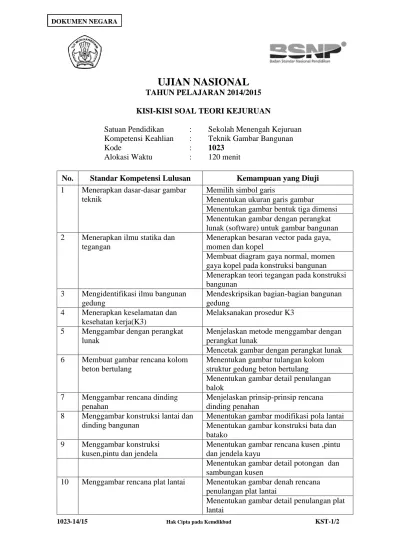

1023-14/15 Hak Cipta pada Kemdikbud KST-1/2
UJIAN NASIONAL
TAHUN PELAJARAN 2014/2015
KISI-KISI SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan
Kompetensi Keahlian : Teknik Gambar Bangunan
Kode : 1023
Alokasi Waktu : 120 menit
No. Standar Kompetensi Lulusan Kemampuan yang Diuji
1 Menerapkan dasar-dasar gambar
teknik
Memilih simbol garis
Menentukan ukuran garis gambar
Menentukan gambar bentuk tiga dimensi Menentukan gambar dengan perangkat lunak (software) untuk gambar bangunan
2 Menerapkan ilmu statika dan
tegangan
Menerapkan besaran vector pada gaya, momen dan kopel
Membuat diagram gaya normal, momen gaya kopel pada konstruksi bangunan Menerapkan teori tegangan pada konstruksi bangunan
3 Mengidentifikasi ilmu bangunan
gedung
Mendeskripsikan bagian-bagian bangunan gedung
4 Menerapkan keselamatan dan
kesehatan kerja(K3)
Melaksanakan prosedur K3
5 Menggambar dengan perangkat
lunak
Menjelaskan metode menggambar dengan perangkat lunak
Mencetak gambar dengan perangkat lunak
6 Membuat gambar rencana kolom
beton bertulang
Menentukan gambar tulangan kolom struktur gedung beton bertulang Menentukan gambar detail penulangan balok
7 Menggambar rencana dinding
penahan
Menjelaskan prinsip-prinsip rencana dinding penahan
8 Menggambar konstruksi lantai dan
dinding bangunan
Menentukan gambar modifikasi pola lantai Menentukan gambar konstruksi bata dan batako
9 Menggambar konstruksi
kusen,pintu dan jendela
Menentukan gambar rencana kusen ,pintu dan jendela kayu
Menentukan gambar detail potongan dan sambungan kusen
10 Menggambar rencana plat lantai Menentukan gambar denah rencana
penulangan plat lantai
Menentukan gambar detail penulangan plat lantai
1023-14/15 Hak Cipta pada Kemdikbud KST-2/2
No. Standar Kompetensi Lulusan Kemampuan yang Diuji
11 Menggambar konstruksi tangga Merancang konstruksi tangga
12 Menggambar kostruksi atap Merancang kuda-kuda
Menentukan gambar detail potongan kuda-kuda
13 Menggambar utilitas gedung Menentukan gambar instalasi listrik
Menentukan gambar instalasi plumbing
14 Menggambar lay out dekorasi
interior dan eksterior
