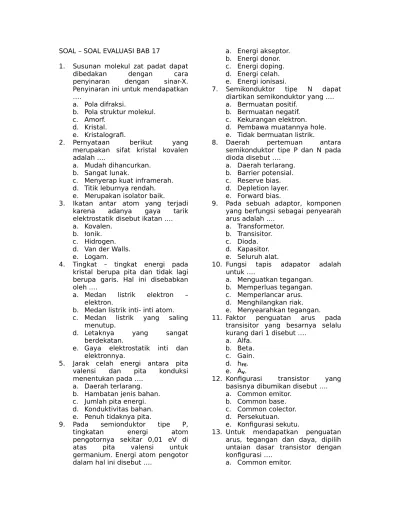

SOAL – SOAL EVALUASI BAB 17
1. Susunan molekul zat padat dapat
dibedakan dengan cara
penyinaran dengan sinar-X. Penyinaran ini untuk mendapatkan ….
a. Pola difraksi.
b. Pola struktur molekul. c. Amorf.
d. Kristal. e. Kristalografi.
2. Pernyataan berikut yang merupakan sifat kristal kovalen adalah ….
a. Mudah dihancurkan. b. Sangat lunak.
c. Menyerap kuat inframerah. d. Titik leburnya rendah. e. Merupakan isolator baik.
3. Ikatan antar atom yang terjadi karena adanya gaya tarik elektrostatik disebut ikatan …. a. Kovalen.
b. Ionik. c. Hidrogen. d. Van der Walls. e. Logam.
4. Tingkat – tingkat energi pada kristal berupa pita dan tidak lagi berupa garis. Hal ini disebabkan oleh ….
a. Medan listrik elektron – elektron.
b. Medan listrik inti- inti atom. c. Medan listrik yang saling
menutup.
d. Letaknya yang sangat berdekatan.
e. Gaya elektrostatik inti dan elektronnya.
5. Jarak celah energi antara pita valensi dan pita konduksi menentukan pada ….
a. Daerah terlarang. b. Hambatan jenis bahan. c. Jumlah pita energi. d. Konduktivitas bahan. e. Penuh tidaknya pita.
9. Pada semionduktor tipe P,
tingkatan energi atom
pengotornya sekitar 0,01 eV di atas pita valensi untuk germanium. Energi atom pengotor dalam hal ini disebut ….
a. Energi akseptor. b. Energi donor. c. Energi doping. d. Energi celah. e. Energi ionisasi.
7. Semikonduktor tipe N dapat diartikan semikonduktor yang …. a. Bermuatan positif.
b. Bermuatan negatif. c. Kekurangan elektron. d. Pembawa muatannya hole. e. Tidak bermuatan listrik.
8. Daerah pertemuan antara semikonduktor tipe P dan N pada dioda disebut ….
a. Daerah terlarang. b. Barrier potensial. c. Reserve bias. d. Depletion layer. e. Forward bias.
9. Pada sebuah adaptor, komponen yang berfungsi sebagai penyearah arus adalah ….
a. Transformetor. b. Transisitor. c. Dioda. d. Kapasitor. e. Seluruh alat.
10. Fungsi tapis adapator adalah untuk ….
a. Menguatkan tegangan. b. Memperluas tegangan. c. Memperlancar arus. d. Menghilangkan riak. e. Menyearahkan tegangan. 11. Faktor penguatan arus pada
transisitor yang besarnya selalu kurang dari 1 disebut ….
a. Alfa. b. Beta. c. Gain. d. hFE.
e. AV.
12. Konfigurasi transistor yang basisnya dibumikan disebut …. a. Common emitor.
b. Common base. c. Common colector. d. Persekutuan. e. Konfigurasi sekutu.
13. Untuk mendapatkan penguatan arus, tegangan dan daya, dipilih untaian dasar transistor dengan konfigurasi ….
b. Common base. c. Common colector. d. Sembarang konfigurasi. e. Gabungan dua konfigurasi. 14. Prinsip kerja transistor sebagai
sakelar yaitu keluarannya merupakan isyarat ….
a. Linier. b. Digit. c. Biner. d. Kontinu. e. Sinusoidal.
15. IC yang banyak dijumpai di pasaran dalam kemasan ….
a. Hibrida. b. Blok. c. Paket. d. Monolit. e. Kompak.
SOAL – SOAL URAIAN
1. Pita energi terlarang pada germanium lebarnya 0,7 eV dan pada silikon 1,1 eV. Jelaskan perbedaan konduktivitas kedua zat ini pada suhu sangat rendah 0 K dan pada suhu 300 K.
2. Apa perbedaan semikonduktor tipe-p dan tipe-n?
3. Sepotong besi jika dipanaskan sampai suhu 10000C akan menjadi
lunak, bagaimana ini terjadi bila ditinjau dari susunan kristalnya? 4. Jarak ion dan titik leleh natrium
halide adalah sebagai berikut . NaF Nacl NaBr Nal Jarak
ion(nm )
0,23 0,28 0,29 0,32
Titik leleh(0
C)
988 881 740 650
Dari data di atas, jelaskan bagaimana bilangan atomik halogen !
