BAB III
SPESIFIKASI PERALATAN PROSES
3.1 Absorber
Kode : AB-01
Fungsi : Menyerap CO
2, H
2S dan NH
3dari biogas dengan menggunakan larutan MEA 20 wt%
Tipe/Jenis : Menara bahan isian (packed tower)
Jumlah : 1 buah
Kode desain : ASME sec VIII, Juli 2019 A. Data Proses
- Tekanan operasi : 10 bar - Suhu operasi
Gas masuk : 40
oC Gas keluar : 50,02
oC Cairan masuk : 50
oC Cairan keluar : 84,16
oC B. Konstruksi dan Material
- Bahan konstruksi : Stainless steel SA 167 Grade 11 Type 316 - Bahan isian
Tipe : Rasching rings Material : Keramik Tinggi : 3,3 m - Dimensi kolom
Diameter : 1,09 m Tinggi : 4,03 m Tebal : 0,0063 m - Dimensi head
Bentuk : Torispherical dihead head Tinggi : 0,21 m
Tebal : 0,02 m
37
- Isolasi
Material : Asbestos Tebal : 0,39 cm
3.2 Regenerator
Kode : RG-01
Fungsi : Melepaskan CO
2, H
2S, dan NH
3dari solvent MEA sehingga dihasilkan kembali larutan lean amine (MEA)
Tipe/Jenis : Packed column
Jumlah : 1 buah
Kode desain : ASME Section VIII, Juli 2019 A. Data Proses
- Tekanan operasi : 2 bar - Suhu operasi
Umpan : 99°C Hasil atas : 37,13°C Hasil bawah : 122,34°C - Rasio refluks : 1,43 - Laju alir massa
Umpan : 9.257,69 kg/jam Hasil atas : 4.271,46 kg/jam Hasil bawah : 4.986,23 kg/jam B. Konstruksi dan Material
- Bahan konstruksi : Stainless steel SA 167 Grade 11 Type 316 - Bahan isian
Tipe : Berl saddle Material : Keramik Tinggi : 2,38 m - Dimensi kolom
Diameter : 0,91 m
38
Tinggi : 4,74 m Tebal : 0,01 m - Dimensi head
Bentuk : Torispherical dishead head Tinggi : 0,18 m
Tebal :0,0063 m - Tinggi total : 4,73 m - Isolasi
Material : Asbestos Tebal : 0,13 m
3.3 Reaktor
Tabel 3. 1 Spesifikasi Reaktor
Kode R-01 R-02
Fungsi Mereaksikan biogas dan steam
menjadi gas sintesis (CO dan H2)
Mereaksikan karbon monoksida (CO) dan hidrogen (H2) menjadi metanol (CH3OH)
Tipe/Jenis Fixed bed multitube Fixed bed multitube
Jumlah 1 buah 1 buah
Kode desain ASME sec VIII, Juli 2019 ASME sec VIII, Juli 2019 A. Data Proses
- Tekanan operasi - Suhu operasi
Masuk Keluar - Fase - Katalis
Bentuk Diameter - GHSV
- Pengendali panas T masuk T keluar
10 bar
800oC 825,48oC Gas Ni/Al2O3
Silinder 3 mm 0,05 jam Flue gas 864,79oC 836,64oC
50 bar
210oC 220,11oC Gas
Cu/ZnO/Al2O3
Silinder 5 mm 0,0001 jam Boiler feed water 100,73oC
121,31oC
39
Tabel 3. 1 Spesifikasi Reaktor (Lanjutan)
Kode R-01 R-02
B. Konstruksi dan material - Bahan konstruksi
- Volume - Dimensi shell
IDs
Tebal - Dimensi tube
Jumlah Panjang IDt
ODt
Susunan Jumlah pass - Dimensi head
Bentuk Tinggi Tebal - Tinggi total - Isolasi
Material Tebal
Stainless steel SA 167 Grade 3 Type 304
3,34 m3
0,99 m 0,01 m
766 4,12 m 0,81 in 1 in
Triangular pitch 1
Torispherical dished head 0,21 m
0,02 m 4,54 m
Silica Brick 0,12 m
Carbon steel SA 283 Grade C
1,42 m3
0,69 m 0,03 m
136 3,67 m 1,33 in 1,5 in
Triangular pitch 1
Elliptical dished head 0,25 m
0,03 m 4,2 m
Asbestos 0,05 m
40
3.4 Kondensor Parsial dan Kondensor Total

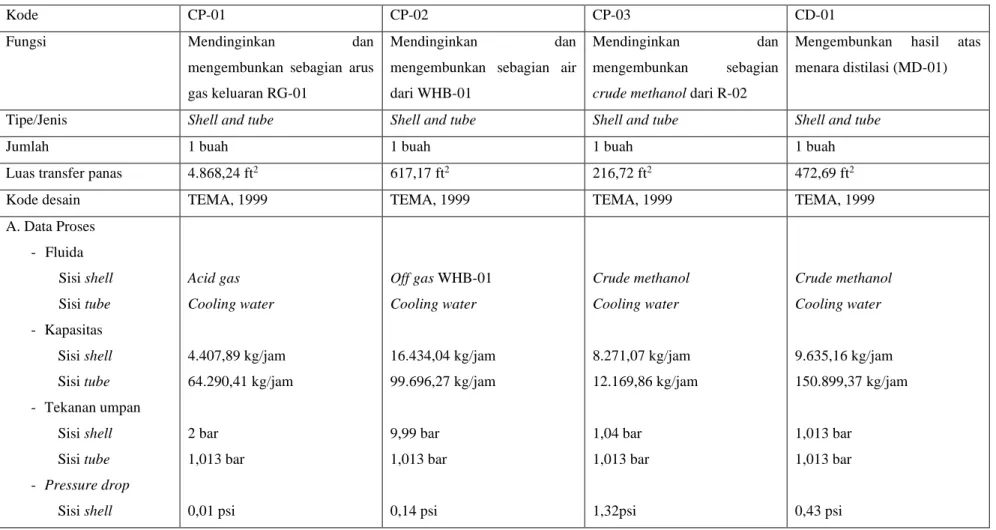

Tabel 3. 2 Spesifikasi Kondensor Parsial dan Kondensor Total
Kode CP-01 CP-02 CP-03 CD-01
Fungsi Mendinginkan dan
mengembunkan sebagian arus gas keluaran RG-01
Mendinginkan dan
mengembunkan sebagian air dari WHB-01
Mendinginkan dan
mengembunkan sebagian crude methanol dari R-02
Mengembunkan hasil atas menara distilasi (MD-01)
Tipe/Jenis Shell and tube Shell and tube Shell and tube Shell and tube
Jumlah 1 buah 1 buah 1 buah 1 buah
Luas transfer panas 4.868,24 ft2 617,17 ft2 216,72 ft2 472,69 ft2
Kode desain TEMA, 1999 TEMA, 1999 TEMA, 1999 TEMA, 1999
A. Data Proses - Fluida
Sisi shell Sisi tube - Kapasitas
Sisi shell Sisi tube - Tekanan umpan
Sisi shell Sisi tube - Pressure drop
Sisi shell
Acid gas Cooling water
4.407,89 kg/jam 64.290,41 kg/jam
2 bar 1,013 bar
0,01 psi
Off gas WHB-01 Cooling water
16.434,04 kg/jam 99.696,27 kg/jam
9,99 bar 1,013 bar
0,14 psi
Crude methanol Cooling water
8.271,07 kg/jam 12.169,86 kg/jam
1,04 bar 1,013 bar
1,32psi
Crude methanol Cooling water
9.635,16 kg/jam 150.899,37 kg/jam
1,013 bar 1,013 bar
0,43 psi
41
Tabel 3.2 Spesifikasi Kondensor Parsial dan Kondenser Total (Lanjutan)
Kode CP-01 CP-02 CP-03 CD-01
Sisi tube - Suhu operasi
Sisi shell Masuk Keluar Sisi tube Masuk Keluar - Beban panas
8,54 x 10-5 psi
47,21oC 37,13oC
30oC 46,11oC
4.329.268,03 kJ/jam
0,16 psi
180oC 57,49oC
30oC 46,11oC
6.713.471,98 kJ/jam
0,01 psi
87,18oC 45,16oC
30oC 46,11oC
819.509,56 kJ/jam
0,08 psi
64,76oC 64,6oC
30oC 46,11oC
10.161.450,73 kJ/jam B. Konstruksi dan Material
- Sisi shell
Bahan konstruksi
ID
Baffle spacing Uc
UD
Rd required Rd
- Sisi tube
Stainless steel SA 167 Grade 11 Type 316
37 in 0,23 m
2.657,56 Btu/jam.ft2.°F 144,88 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,01 jam.ft2.°F/Btu
Carbon steel SA 238 Grade C
19,25 in 0,37 m
217,36 Btu/jam.ft2.°F 77,47 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,008 jam.ft2.°F/Btu
Carbon steel SA 238 Grade C
12 in 0,23 m
182,41 Btu/jam.ft2.°F 77,47 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,007 jam.ft2.°F/Btu
Carbon steel SA 238 Grade C
19,25 in 0,12 m
438,13 Btu/jam.ft2.°F 1166,68 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,01 jam.ft2.°F/Btu
42
Tabel 3.2 Spesifikasi Kondensor Parsial dan Kondensor Total (Lanjutan)
Kode CP-01 CP-02 CP-03 CD-01
Bahan konstruksi OD
ID BWG Passes Susunan Jumlah Panjang
Carbon steel SA 238 Grade C 0,75 in
0,65 in 18 1
Triangular pitch 1.240
6,1 m
Carbon steel SA 238 Grade C 0,75 in
0,62 in 16 1
Triangular pitch 262
3,66 m
Carbon steel SA 238 Grade C 0,75 in
0,62 in 16 1
Triangular pitch 92
3,66 m
Carbon steel SA 238 Grade C 0,75 in
0,62 in 16 1
Triangular pitch 301
2,44 m
43
3.5 Separator
Tabel 3. 3 Spesifikasi Separator
Kode SP-01 SP-02
Fungsi Memisahkan cairan dan uap
keluaran CP-02
Memisahkan cairan dan uap keluaran CP-03
Tipe/Jenis Vessel vertikal Vessel horizontal
Jumlah 1 buah 1 buah
Kode desain ASME Section VIII, Juli 2019 ASME Section VIII, Juli 2019 A. Data Proses
- Tekanan operasi - Suhu operasi - Fase
- Laju alir Umpan Fase gas/uap Fase cair
9,99 bar 57,49oC
Campuran condensable gas dan uncondensable gas
16.434,04 kg/jam 8.271,07 kg/jam 8.162,97 kg/jam
1,04 bar 45,16oC
Campuran condensable gas dan uncondensable gas
8.271,07 kg/jam 1.636,96 kg/jam 6.634,11 kg/jam B. Konstruksi dan Material
- Bahan konstruksi - Kapasitas - Tekanan desain - Dimensi shell
Diameter (ID) Tinggi/Panjang Tebal
- Dimensi head Bentuk Tinggi/Panjang Tebal
- Tinggi/Panjang total
Carbon steel SA 285 Grade C 2,54 m3
11,88 bar
1,02 m 3,13 m 0,01 m
Torispherical dished head 0,22 m
0,02 m 3,57 m
Carbon steel SA 238 Grade C 2,27 m3
1,25 bar
0,97 m 3,1 m 0,005 m
Torispherical dished head 0,17 m
0,005 m 3,44 m
3.6 Menara Distilasi
Kode : MD-01
Fungsi : Memurnikan crude methanol
Tipe/Jenis : Plate column
44
Jumlah : 1 buah
Kode desain : ASME Section VIII, Juli 2019 A. Data Proses
- Tekanan operasi
Umpan : 1,04 bar Hasil atas : 1,013 bar Hasil bawah : 1,04 bar - Suhu operasi
Umpan : 69°C Hasil atas : 64,6°C Hasil bawah : 100,73°C - Rasio refluks : 0,53 - Laju alir massa
Umpan : 6.634,11kg/jam Hasil atas : 6.313,13 kg/jam Hasil bawah : 320,98 kg/jam B. Konstruksi dan Material
- Bahan konstruksi : Carbon steel SA 283 Grade C - Dimensi kolom
Diameter kolom
Seksi atas : 2,02 m Seksi bawah : 1,44 m Tinggi kolom
Seksi atas : 3,41 m Seksi bawah : 19,03 m Tebal shell
Seksi atas : 0,008 m Seksi bawah : 0,01 m - Dimensi head :
Bentuk : Torispherical dihead head
Tinggi
45
Seksi atas : 0,39 m Seksi bawah : 0,39 m Tebal
Seksi atas : 0,31 m Seksi bawah : 0,31 m - Tinggi total : 25,49 m - Spesifikasi plate/tray
Tipe/jenis : Sieve tray Plate spacing : 0,5 m Jumlah plate : 31 Posisi umpan : 2 - Isolasi
Material : Asbestos Tebal : 0,13 m
3.7 Reboiler
Tabel 3. 4 Spesifikasi Reboiler
Kode RB-01 RB-02
Fungsi Menguapkan air produk bawah regenerator (RG-01)
Menguapkan hasil bawah menara distilasi (MD-01)
Tipe/Jenis Shell and tube Shell and tube
Jumlah 1 buah 1 buah
Kode Desain TEMA, 1999 TEMA, 1999
A. Data Proses - Fluida
Sisi shell Sisi tube - Kapasitas
Sisi shell Sisi tube - Tekanan umpan
Sisi shell Sisi tube
Hasil bawah RG-01 Steam
4.986,23 kg/jam 3.637,18kg/jam
2 bar 4,7 bar
Hasil bawah MD-01 Steam
320,98 kg/jam 4.869,41kg/jam
1,04 bar 4,7 bar
46
Tabel 3.4 Spesifikasi Reboiler (Lanjutan)
Kode RB-01 RB-02
- Pressure drop Sisi shell Sisi tube - Suhu operasi
Sisi shell Masuk Keluar Sisi tube
Masuk Keluar - Beban panas
B. Konstruksi dan Material - Sisi shell
Bahan konstruksi
ID
Baffle spacing UC
UD
Rd required Rd
- Sisi tube
Bahan konstruksi OD
ID BWG Passes Susunan Jumlah Panjang
diabaikan 2,23 x 10-3 psi
105,9℃
122,34℃
160℃
150℃
2.658.502,35 kJ/jam
Stainless steel SA 167 Grade 11 Type 316
15,25 in 0,39 m
250 Btu/jam.ft2.°F 85,59 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,01 jam.ft2.°F/Btu
Carbon steel SA 283 grade C 0,75 in
0,62 in 16 1
Triangular pitch 170
3,66 m
diabaikan 6,49 x 10-5 psi
99,81℃
100,73℃
160℃
150℃
4.750.135,66 kJ/jam
Carbon steel SA 283 grade C
13,25 in 0,17 m
600 Btu/jam.ft2.°F 342,80 Btu/jam.ft2.°F 0,03 jam.ft2.°F/Btu 0,04 jam.ft2.°F/Btu
Carbon steel SA 283 grade C 0,75 in
0,62 in 16 1
Triangular pitch 170
3,66 m
47
3.8 Akumulator

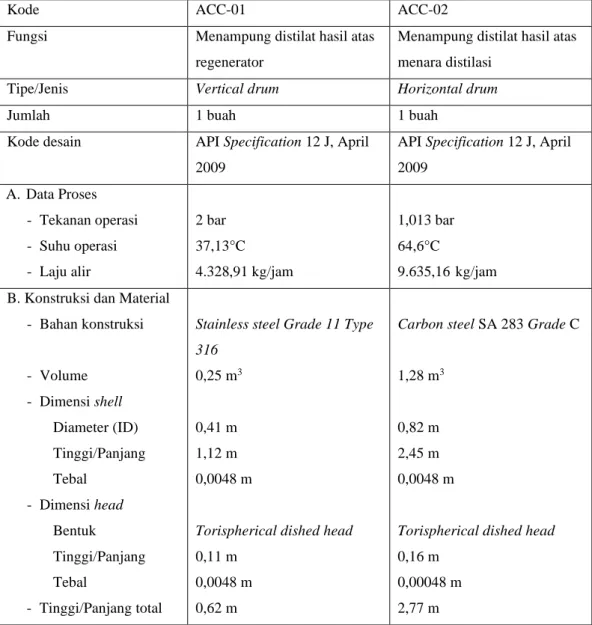

Tabel 3. 5 Spesifikasi Akumulator
Kode ACC-01 ACC-02
Fungsi Menampung distilat hasil atas
regenerator
Menampung distilat hasil atas menara distilasi
Tipe/Jenis Vertical drum Horizontal drum
Jumlah 1 buah 1 buah
Kode desain API Specification 12 J, April 2009
API Specification 12 J, April 2009
A. Data Proses - Tekanan operasi - Suhu operasi - Laju alir
2 bar 37,13°C 4.328,91 kg/jam
1,013 bar 64,6°C
9.635,16 kg/jam B. Konstruksi dan Material
- Bahan konstruksi
- Volume - Dimensi shell
Diameter (ID) Tinggi/Panjang Tebal
- Dimensi head Bentuk Tinggi/Panjang Tebal
- Tinggi/Panjang total
Stainless steel Grade 11 Type 316
0,25 m3
0,41 m 1,12 m 0,0048 m
Torispherical dished head 0,11 m
0,0048 m 0,62 m
Carbon steel SA 283 Grade C
1,28 m3
0,82 m 2,45 m 0,0048 m
Torispherical dished head 0,16 m
0,00048 m 2,77 m
3.9 Tangki Penyimpanan
Kode : T-01
Fungsi : Menyimpan produk metanol
Tipe/Jenis : Silinder tegak dengan flat bottom dan cone roof
Jumlah : 1 buah
Kode desain : API 650, November 1998 A. Data Proses
- Tekanan operasi : 1,013 bar
48
- Suhu operasi : 35
oC
- Fasa : Cair
B. Konstruksi dan Material
- Bahan kosntruksi : Carbon steel SA 283 Grade C - Kapasitas : 1.374 m
3- Waktu penyimpanan : 30 hari - Dimensi shell
Diameter (ID) : 18 m
Tinggi : 5,4 m
Tebal : Course 1: 6 mm Course 2: 6 mm Course 3: 6 mm - Dimensi head
Bentuk : Cone roof
Tinggi : 3,75 m
Tebal : 10 mm
- Tinggi total : 9,15 m
3.10 Furnace
Kode : H-01
Fungsi : Memanaskan umpan steam reformer (R-01) Tipe/Jenis : Fired box heater
Jumlah : 1 buah
A. Data Proses
- Beban panas : 10.230.437,92 kJ/jam - Tekanan operasi : 10 bar
- Suhu operasi
Masuk : 571,31°C
Keluar : 800°C
- Fluida
Kapasitas : 16.434,04 kg/jam
49
Fase
Masuk : Gas
Keluar : Gas
- Bahan bakar
Jenis : Biogas
Heating value : 20 MJ/kg - Udara
Kapasitas : Biogas Excess udara : 10%
- Flue gas
Kapasitas : 32.939,370 kg/jam Suhu keluaran : 864,79
oC
B. Konstruksi dan Material
- Bahan kosntruksi : Bata tahan api - Tube
Material : Stainless steel SA 167 Grade 3 Type 304
OD : 0,17 m
Panjang : 9,14 m
Jumlah tube
Radiasi : 14
Konveksi : 19 - Dimensi furnace
Panjang : 8,69 m
Lebar : 3,05 m
Tinggi : 8,38 m
50
3.11 Waste Heat Boiler
Kode : WHB-01
Fungsi : Mendinginkan gas sintesis sebelum masuk CP-02
Tipe/Jenis : Shell and tube
Jumlah : 1 buah
Kode desain : TEMA, 1999
Luas transfer panas : 3.373,22 ft
2A. Data Proses
- Fluida
Sisi shell : Water
Sisi tube : Syngas
- Kapasitas
Sisi shell : 12.237,37 kg/jam Sisi tube : 16.434,04 kg/jam - Tekanan umpan
Sisi shell : 10 bar Sisi tube : 9,99 bar - Pressure drop
Sisi shell : 0,002 psi Sisi tube : 0,002 psi - Suhu operasi
Sisi shell
Masuk : 48,31°C
Keluar : 804,89°C
Sisi tube
Masuk : 825,48°C
Keluar : 180°C
- Beban panas : 29.332.197,71 kJ/jam B. Konstruksi dan Material
- Sisi shell
51
Bahan konstruksi : Stainless steel SA 167 Grade 3 Type 304
ID : 37 in
Baffle spacing : 0,7 m
Uc : 111,52 Btu/jam.ft
2.
oF U
D: 76,48 Btu/jam.ft
2.
oF Rd required : 0,003jam.ft
2.
oF/Btu Rd : 0,0041 jam.ft
2.
oF/Btu - Sisi tube
Bahan konstruksi : Stainless steel SA 167 Grade 3 Type 304
OD : 0,75 in
ID : 0,652 in
BWG : 18
Passes : 1
Susunan : Triangular pitch
Jumlah : 1.074
Panjang : 4,88 m
52
3.12 Heat Exchanger
Tabel 3. 6 Spesifikasi Heat Exchanger
Kode HE-01 HE-02 HE-06
Fungsi Mendinginkan biogas output K-01 Mendinginkan biogas output K-02 Mendinginkan metanol hasil atas MD
Tipe Double and pipe Double and pipe Double and pipe
Jumlah 1 buah 1 buah 1 buah
Kode Desain TEMA, 1999 TEMA, 1999 TEMA, 1999
A. Data Proses - Fluida
Sisi outer pipe Sisi inner pipe - Kapasitas
Sisi outer pipe Sisi inner pipe - Tekanan umpan
Sisi outer pipe Sisi inner pipe - Pressure drop
Sisi outer pipe Sisi inner pipe - Suhu operasi
Sisi outer pipe
Biogas Cooling water
8.417,72 kg/jam 14.689,5 kg/jam
3,18 bar 1,013 bar
2,88 psi 0,83 psi
Biogas Cooling water
8.417,72 kg/jam 19.996,88 kg/jam
10 bar 1,013 bar
1,07 psi 1,7 psi
Cooling water Hasil atas MD
7.126,01 kg/jam 6.313,13 kg/jam
1,013 bar 1,013 bar
8,6 psi 5,71 psi
53
Tabel 3.6 Spesifikasi Heat Exchanger (lanjutan)
Kode HE-01 HE-02 HE-06
Masuk Keluar Sisi inner pipe
Masuk Keluar - Beban panas
119,76oC 46,32oC
30oC 46,11oC
989.262,10 kJ/jam
139,29oC 40oC
30oC 46,11oC
1.346.686,23 kJ/jam
30oC 46,11oC
64,6oC 35oC
480.299,84 kJ/jam B. Konstruksi dan Material
- Sisi outer pipe Bahan konstruksi IPS
SN ID OD
- Sisi inner pipe Bahan konstruksi IPS
SN ID OD - UC
Stainlees steel SA 167 Grade 3 Type 304 4 in
40 0,1 m 0,11 m
Carbon steel SA 283 grade C 3 in
40 0,08 m 0,09 m
136,93 Btu/jam.ft2.oF
Stainlees steel SA 167 grade 3 type 304 4 in
40 0,1 m 0,11 m
Carbon steel SA 283 grade C 3 in
40 0,08 m 0,09 m
146,74 Btu/jam.ft2.oF
Carbon steel SA 283 Grade C 3 in
40 0,08 m 0,09 m
Carbon steel SA 283 grade C 2 in
40 0,05 m 0,06 m
362,93 Btu/jam.ft2.oF
54
Tabel 3.6 Spesifikasi Heat Exchanger (lanjutan)
Kode HE-01 HE-02 HE-06
- UD
- RD required - RD
- Panjang
- Panjang 1 hairpin - Jumlah hairpin
97,06 Btu/jam.ft2.oF 0,0047 jam. ft2.oF/Btu 0,003 jam. ft2.oF/Btu 4,57 m
9,14 m 6
98,81 Btu/jam.ft2.oF 0,003jam. ft2.oF/Btu 0,0033 jam. ft2.oF/Btu 4,57 m
9,14 m 7
262,81 Btu/jam.ft2.oF 0,003 jam. ft2.oF/Btu 0,0031 jam. ft2.oF/Btu 4,57 m
9,14 m 8
(Lanjutan)
Kode HE-03 HE-04 HE-05
Fungsi Mendinginkan lean MEA dan
memanskan rich MEA
Mendinginkan lean MEA keluaran HE- 03
Memanaskan crude methanol keluaran CP-03
Tipe Shell and tube Shell and tube Shell and tube
Jumlah 1 (satu) buah 1 (satu) buah 1 (satu) buah
Kode Desain TEMA, 1999 TEMA, 1999 TEMA, 1999
A. Data Proses - Fluida
Sisi shell Sisi tube
Lean MEA Rich MEA
Lean MEA Cooling water
Crude methanol Cooling water
55
Tabel 3.6 Spesifikasi Heat Exchanger (Lanjutan)
Kode HE-03 HE-04 HE-05
- Kapasitas Sisi shell Sisi tube - Tekanan umpan
Sisi shell Sisi tube - Pressure drop
Sisi shell Sisi tube - Suhu operasi
Sisi shell Masuk Keluar Sisi tube
Masuk Keluar - Beban panas
4.986,23 kg/jam 9.257,69 kg/jam
2 bar 2 bar
0,008 psi 0,006 psi
122,34°C 84,12°C
75,81°C 99°C
769.272,62 kJ/jam
4.986,23 kg/jam 10.033,44 kg/jam
2 bar 1,013 bar
0,019 psi 0,014 psi
83,67°C 50°C
30°C 46,11°C
675.700,46 kJ/jam
6.634,11 kg/jam 32.939,37 kg/jam
1,04 bar 1,013 bar
0,02 psi 0,09 psi
45,16°C 69°C
836,64°C 699,87°C
5.795.794,43 kJ/jam B. Konstruksi dan Material
- Sisi shell
Bahan konstruksi Stainless steel SA 167 Grade 11 Type 316 Stainless steel SA 167 Grade 11 Type 316 Carbon steel SA 283 Grade C
56
Tabel 3.6 Spesifikasi Heat Exchanger (Lanjutan)
Kode HE-03 HE-04 HE-05
ID
Baffle spacing UC
UD Rdrequired
Rd - Sisi tube
Bahan konstruksi OD
ID BWG Passes Susunan Jumlah Panjang
17,25 in 0,33 m
51,4 Btu/jam.ft2.°F 43,65 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,0035 jam.ft2.°F/Btu
Stainless steel SA 167 Grade 11 Type 316 0,75 in
0,65 in 18 1
Triangular pitch 203
4,88 m
13,25 in 0,25 m
69,22 Btu/jam.ft2.°F 49,73 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,01 jam.ft2.°F/Btu
Carbon steel SA 283 grade C 0,75 in
0,65 in 18 1
Triangular pitch 109
3,66 m
12 in 0,23 m
38,28 Btu/jam.ft2.°F 26,79 Btu/jam.ft2.°F 0,003 jam.ft2.°F/Btu 0,01jam.ft2.°F/Btu
Stainless steel SA 167 Grade 3 Type 304 0,75 in
0,65 in 18 1
Triangular pitch 92
3,66 m
57
3.13 Kompresor
Tabel 3. 7 Spesifikasi Kompresor
Kode K-01 K-02 K-03
Fungsi Menaikan tekanan
biogas umpan absorber
Menaikan tekanan biogas umpan absorber
Menaikan tekanan syngas umpan R-02
Tipe Reciprocating Reciprocating Reciprocating
Jumlah 1 (satu) buah 1 (satu) buah 1 (satu) buah
Kode desain ANSI/Hydraulic
Institute
ANSI/Hydraulic Institute
ANSI/Hydraulic Institute
A. Data Proses - Tekanan
Masuk Keluar - Suhu
Masuk Keluar - Compressibility - Cp/Cv
- Kapasitas Normal Desain Daya
Efisiensi
1,013 bar 3,18 bar
30°C 119,76°C 3,14 1,29
3.917,26 ft3/menit 4.700,71 ft3/menit 500 HP
83,8%
3,18 bar 10 bar
46,32°C 139,29°C 3,14 1,29
1.701,09 ft3/menit 2.041,31 ft3/menit 700 HP
83,8%
9,9 bar 50 bar
57,49°C 210°C 3,14 1,29
1.464,11 ft3/menit 1.756,93 ft3/menit 2.250 HP
85%
B. Konstruksi dan Material - Bahan konstruksi
Casing Impeler Shaf
Cast iron Cast iron Cast iron
Cast iron Cast iron Cast iron
Cast iron Cast iron Cast iron
58
3.14 Pompa
Tabel 3. 8 Spesifikasi Pompa
Kode P-01 P-02 P-03 P-04
Fungsi Mengalirkan make up air ke HE-04
Mengalirkan MEA dari HE- 04 ke AB-01
Mengalirkan rich MEA dari HE- 03 ke RG-01
Mengalirkan refluks dari ACC- 01 ke RG-01
Tipe/Jenis Single stage centrifuge Single stage centrifuge Single stage centrifuge Single stage centrifuge
Jumlah 1 buah 1 buah 1 buah 1 buah
Kode desain ANSI/Hydraulic Institute ANSI/Hydraulic Institute ANSI/Hydraulic Institute ANSI/Hydraulic Institute A. Data Proses
- Tekanan Suction
Discharge - Differential head - Suhu
- Kapasitas Normal Desain - NPSH
Required Available - Daya (HP)
Pompa
1,013 bar 2 bar 41,31 ft 30oC
21,69 gpm 24,95 gpm
2,21 ft 65,08 ft
0,75 HP
2 bar 10 bar 307,52 ft 50oC
22,08 gpm 25,4 gpm
2,23 ft 340,45 ft
5 HP
2 bar 2 bar 18,8 ft 99oC
78,35 gpm 90,1 gpm
5,2 ft 99,88 ft
0,33 HP
2 bar 2 bar 26,48 ft 37,13oC
24,89 gpm 57,25 gpm
2,42 ft 77,13 ft
0,05 HP
59
Tabel 3.8 Spesifikasi Pompa (Lanjutan)
Kode P-01 P-02 P-03 P-04
Motor - Efisiensi (%)
Pompa Motor
1 HP
48%
80%
7,5 HP
50%
85%
0,5 HP
70%
80%
0,083 HP
35%
80%
B. Konstruksi dan Material
- Bahan konstruksi Casing Impeller
Commercial steel Commercial steel
Commercial steel Commercial stee
Commercial steel Commercial stee
Commercial steel Commercial steel
60
(Lanjutan)
Kode P-05 P-06 P-07
Fungsi Mengalirkan metanol dari HE-05 ke MD-01
Mengalirkan metanol dari ACC-02 ke MD-01
Mengalirkan metanol dari HE-06 ke T-01 Tipe/Jenis Single stage centrifuge Single stage centrifuge Single stage centrifuge
Jumlah 1 buah 1 buah 1 buah
Kode desain ANSI/Hydraulic Institute
ANSI/Hydraulic Institute
ANSI/Hydraulic Institute
A. Data Proses - Tekanan Suction
Discharge - Differential head - Suhu
- Kapasitas Normal Desain
1,04 bar 1,04 bar 84,2 ft 79oC
29,91 gpm 34,4 gpm
1,013 bar 1,013 bar 83,65 ft 64,6oC
8,33 gpm 9,58 gpm
1,013 bar 1,013 bar 30,78 ft 35oC
27,3 gpm 31,39 gpm - NPSH (ft)
Required Available - Daya (HP)
Pompa Motor - Efisiensi (%)
Pompa Motor
2,72 ft 107,04 ft
0,75 HP 1 HP
52%
80%
1,16 ft 107,66 ft
0,5 HP 0,75 HP
40%
80%
2,57 ft 52,31 ft
0,5 HP 0,75 HP
50%
80%
B. Konstruksi dan Material
- Bahan konstruksi Casing Impeller
Commercial steel Commercial steel
Commercial steel Commercial steel
Commercial steel Commercial steel
