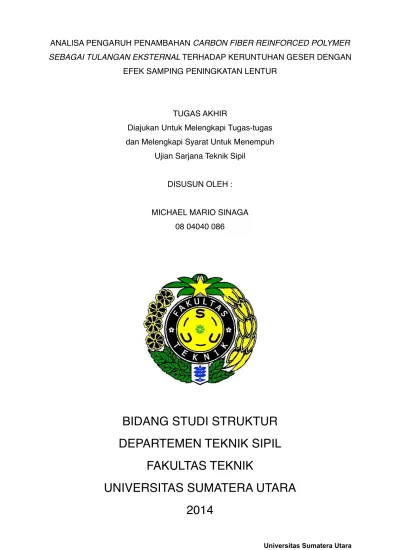

ANALISA PENGARUH PENAMBAHAN CARBON FIBER REINFORCED POLYMER
SEBAGAI TULANGAN EKSTERNAL TERHADAP KERUNTUHAN GESER DENGAN
EFEK SAMPING PENINGKATAN LENTUR!
!
!
TUGAS AKHIR!
Diajukan Untuk Melengkapi Tugas-tugas ! dan Melengkapi Syarat Untuk Menempuh !
TERIMA KASIH KEPADA
PT FYFE FIBRWRAP INDONESIA
ABSTRAK
Salah satu usaha untuk meningkatkan gaya lintang dan kapasitas geser adalah dengan merencanakan suatu struktur dengan tulangan sengkang yang maksimum, ini sering kali diabaikan oleh beberapa orang sehingga terjadi kesalahan desain yang mengakibatkan struktur tidak mampu menahan geser.
Dalam kasus ini, ada beberapa cara yang dapat dilakukan untuk meningkatkan kapasitas geser dari suatu struktur khususnya dalam studi kasus ini dilakukan pada balok dengan perkuatan Carbon FRP dengan metode U Wraping.
Terbukti dalam analisa yang dilakukan baik dalam teoritis dan pengujian di dalam labolatorium, Carbon FRP sangat efektif meningkatkan gaya lintang dan kapasitas geser, selain itu peningkatan kapasitas lentur juga terjadi dengan metode ini. Mengacu pada peraturan ACI 440, perhitungan kapasitas geser dalam studi ini mampu meningkat sebesar 86,95%. Hal ini membuktikan metode U Wraping dengan mengunakan Carbon FRP sangat efektif digunakan sebagai tulangan eksternal dan metode ini dapat digunakan pada bagian struktur yang mengalami kerusakan seperti keretakan pada balok.
Penambahan tulangan eksternal Pada balok, kolom maupun struktur lainya seperti pelat dengan mengunakan Carbon FRP juga lebih efisien dan praktis jika dibandingan dengan cara konvesional biasa dikarenakan pengunaan Carbon FRP mengunakan material yang tipis, ringan dan tidak menyita tempat dalam pelaksanaan serta mudah dalam pelaksanaanya
ABSTRACT
One attempt to improve the latitude and shear capacity is to plan a structure with maximum reinforcement stirrups, it is often overlooked by some people that design errors resulting structure can not withstand shear .
In this case , there are several ways you can do to increase the shear capacity of a particular structure in the case study was conducted on beams with Carbon FRP reinforcement with U Wraping method.
Evident in the analysis carried out in both the theoretical and testing in the laboratory, Carbon FRP are very effective in improving the style of latitude and shear capacity, in addition to the increase in flexural capacity also occur with this method. Referring to the regulation ACI 440, the calculation of shear capacity in the study were able to increase by 86.95 %. This proves U Wraping method by using Carbon FRP is effectively used as external reinforcement and this method can be used on the damaged structures such as cracks on the beam.
On the addition of external reinforcement beams, columns and other structures such as plates by using Carbon FRP is also more efficient and practical when compared with conventional usual way due to the use of Carbon FRP materials are thin, lightweight and does not take place in the execution and easy in implementation
