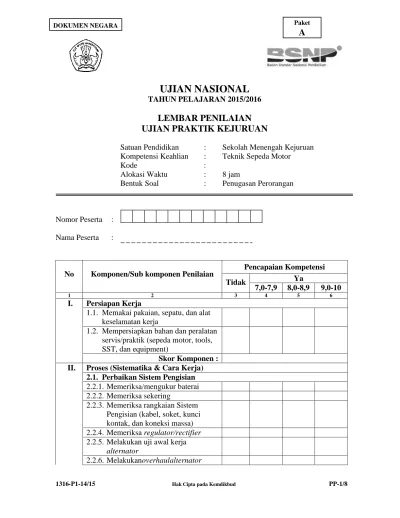

UJIAN NASIONAL TAHUN PELAJARAN 2015/2016

(1)

UJIAN NASIONAL

TAHUN PELAJARAN 2015/2016

LEMBAR PENILAIAN

UJIAN PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan Kompetensi Keahlian : Teknik Sepeda Motor

Kode :

Alokasi Waktu : 8 jam

Bentuk Soal : Penugasan Perorangan

Nomor Peserta : Nama Peserta :

No Komponen/Sub komponen Penilaian Pencapaian Kompetensi

Tidak Ya

7,0-7,9 8,0-8,9 9,0-10

1 2 3 4 5 6

I. Persiapan Kerja

1.1. Memakai pakaian, sepatu, dan alat keselamatan kerja

1.2. Mempersiapkan bahan dan peralatan servis/praktik (sepeda motor, tools, SST, dan equipment)

Skor Komponen : II. Proses (Sistematika & Cara Kerja)

2.1. Perbaikan Sistem Pengisian

2.2.1. Memeriksa/mengukur baterai 2.2.2. Memeriksa sekering

2.2.3. Memeriksa rangkaian Sistem Pengisian (kabel, soket, kunci kontak, dan koneksi massa) 2.2.4. Memeriksa regulator/rectifier 2.2.5. Melakukan uji awal kerja

alternator 2.2.6. Melakukanoverhaulalternator

Paket

A

DOKUMEN NEGARA

(2)

No Komponen/Sub komponen Penilaian Pencapaian Kompetensi

Tidak Ya

7,0-7,9 8,0-8,9 9,0-10

1 2 3 4 5 6

2.2.7. Memeriksa komponen alternator (kumparan/generator/spull) 2.2.8. Melakukan uji akhir kerja

alternator

2.2. Perbaikan Sistem Pengapian

2.3.1. Memeriksa bunga api pada busi 2.3.2. Memeriksa bunga api pada kabel

tegangan tinggi koil

2.3.3. Memeriksa rangkaian Sistem Pengapian (kabel, soket, ignition switch, dan koneksi massa) 2.3.4. Memeriksa/mengukur CDI/ICM

(input tegangan dan massa) 2.3.5. Memeriksa/mengukur kumparan

koil pengapian

2.3.6. Memeriksa/mengukur kumparan

generator pengapian (spull power

dan pulser)

Skor Komponen : III. Hasil Kerja

3.1. Kinerja Sistem Pengisian 3.2. Kinerja Sistem Pengapian

Elektronik

Skor Komponen : IV. Sikap Kerja

4.1. Penggunaan peralatan servis motor (general tools, SST, dan equipment) 4.2. Keselamatan kerja aman

Skor Komponen : V. Waktu

5.1. Waktu perbaikan Sistem Pengisian 5.2. Waktu perbaikan Sistem Pengapian

Elektronik

Skor Komponen :

Keterangan :

Skor masing-masing komponen penilaian ditetapkan berdasarkan perolehan skor terendah dari subkomponen penilaian.

(3)

Perhitungan nilai praktik (NP) :

Prosentase Bobot Komponen Penilaian

Nilai Praktik (NP) Persiapan Proses Hasil Sikap

Kerja Waktu ∑ NK 1 2 3 4 5 6 Bobot (%) 5 70 10 10 5 Skor Komponen NK Keterangan:

 Bobot diisi dengan prosentase setiap komponen. Besarnya prosentase dari setiap komponen ditetapkan secara proposionalsesuaikarakteristik program keahlian.

 NK = Nilai Komponen, perkalian dari bobot dengan skor komponen  NP = penjumlahan dari hasil perhitungan nilai komponen

 Jenis komponen penilaian (persiapan, proses, sikap kerja, hasil, dan waktu) disesuaikan dengan karakter program keahlian.

………, ………. 2015 Penilai 1/ Penilai 2 *)

(4)

RUBRIK PENSKORAN

UJIAN PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan Kompetensi Keahlian : Teknik Sepeda Motor

Kode :

Alokasi Waktu : 8 jam

Bentuk Soal : Penugasan Perorangan

No. Komponen/Subkomponen

Penilaian Indikator Skor

1 2 3 4

I. Persiapan Kerja

1.1. Memakai pakaian, sepatu, dan alat keselamatan kerja

Memakai pakaian, sepatu, dan alat keselamatan kerja sesuai ketentuan, lengkap, dan rapi

9,0-10

Memakai pakaian, sepatu, dan alat keselamatan kerja sesuai ketentuan, lengkap tetapi kurang rapi

8,0-8,9

Memakai pakaian, sepatu dan alat keselamatan kerja sesuai ketentuan, kurang lengkap dan kurang rapi

7,0-7,9

Memakai pakaian, sepatu, dan alat keselamatan kerja tidak sesuai ketentuan

Tidak 1.2. Mempersiapkan bahan

dan peralatan

servis/praktik (sepeda motor, tools, SST, dan equipment)

Menyiapkan bahan dan peralatan servis lengkap serta sesuai kebutuhan ujian praktik

9,0-10 Menyiapkan bahan dan peralatan servis

lengkap, tetapi kurang sesuai kebutuhan ujian praktik

8,0-8,9

Menyiapkan bahan dan peralatan servis kurang lengkap, serta kurang sesuai kebutuhan ujian praktik

7,0-7,9

Bahan dan alat tidak dipersiapkan Tidak

II. Proses (Sistematika dan CaraKerja) 2.1. Perbaikan Sistem Pengisian

2.2.1. Memeriksa/mengukur baterai

Proses memeriksa/mengukur baterai sesuai SOP dan memenuhi spesifikasi

9,0-10 Proses memeriksa/mengukur baterai sesuai

SOP, tetapi tidak memenuhi spesifikasi

8,0-8,9 Proses memeriksa/mengukur baterai kurang

sesuai SOP serta tidak memenuhi spesifikasi

7,0-7,9 Proses tidak dilaksanakan Tidak 2.2.2. Memeriksa sekering Proses memeriksa sekering sesuai SOP dan

lengkap

(5)

1 2 3 4

Proses memeriksa sekering sesuai SOP, tetapi kurang lengkap

8,0-8,9 Proses memeriksa sekering kurang sesuai

SOP dan kurang lengkap

7,0-7,9 Proses tidak dilaksanakan Tidak 2.2.3. Memeriksa rangkaian

Sistem Pengisian (kabel, soket, kunci kontak, dan koneksi massa)

Proses pemeriksaan rangkaian Sistem Pengisian sesuai SOP dan lengkap

9,0-10 Proses pemeriksaan rangkaian Sistem

Pengisiansesuai SOP, tetapi kurang lengkap

8,0-8,9 Proses pemeriksaan rangkaian Sistem

Pengisian kurang sesuai SOP dan kurang lengkap

7,0-7,9

Proses tidak dilaksanakan Tidak 2.2.4. Memeriksa

regulator/rectifier

Proses pemeriksaan regulator/rectifier sesuai SOP dan benar

9,0-10 Proses pemeriksaan regulator/rectifier

sesuai SOP, tetapi tidak benar

8,0-8,9 Proses pemeriksaan regulator/rectifier

kurang sesuai SOP dan tidak benar

7,0-7,9 Proses tidak dilaksanakan Tidak 2.2.5. Melakukan uji awal

kerja alternator

Proses pengujian awal alternator sesuai SOP dan benar

9,0-10 Proses pengujian awal alternator sesuai

SOP, tetapi tidak benar

8,0-8,9 Proses pengujian awal alternator kurang

sesuai SOP dan tidak benar

7,0-7,9 Proses tidak dilaksanakan Tidak 2.2.6. Melakukan overhaul

alternator

Proses overhaul alternator sesuai SOP dan benar

9,0-10 Proses overhaul alternator sesuai SOP,

tetapi tidak benar

8,0-8,9 Proses overhaul alternator kurang sesuai

SOP dan tidak benar

7,0-7,9 Proses tidak dilaksanakan Tidak 2.2.7. Memeriksa komponen

alternator

(kumparan/generator/ spull)

Proses pemeriksaan komponen

Alternatorsesuai SOP dan benar

9,0-10 Proses pemeriksaan komponen

Alternatorsesuai SOP, tetapi tidak benar

8,0-8,9 Proses pemeriksaan komponen

Alternatorkurang sesuai SOP dan tidak

benar

7,0-7,9

(6)

1 2 3 4

2.2.8. Melakukan uji akhir kerja alternator

Proses pengujian akhir alternator sesuai SOP dan benar

9,0-10 Proses pengujian akhir alternator sesuai

SOP, tetapi tidak benar

8,0-8,9 Proses pengujian akhir alternator kurang

sesuai SOP dan tidak benar

7,0-7,9 Proses tidak dilaksanakan Tidak

2.2. Perbaikan Sistem Pengapian

2.3.1. Memeriksa bunga api pada busi

Proses pemeriksaan bunga api pada busi sesuai SOP dan benar

9,0-10 Proses pemeriksaan bunga api pada busi

8,0-8,9 Proses pemeriksaan bunga api pada busi

7,0-7,9 Proses tidak dilaksanakan Tidak 2.3.2. Memeriksa bunga api

pada kabel tegangan tinggi koil

Proses pemeriksaan bunga api pada kabel tegangan tinggi koil sesuai SOP dan benar

9,0-10 Proses pemeriksaan bunga api pada kabel

tegangan tinggi koil sesuai SOP, tetapi tidak benar

8,0-8,9

Proses pemeriksaan bunga api pada kabel tegangan tinggi koil kurang sesuai SOP dan tidak benar

7,0-7,9

Proses tidak dilaksanakan Tidak 2.3.3. Memeriksa rangkaian

Sistem Pengapian (kabel, soket, ignition switch, dan koneksi massa)

Proses pemeriksaan rangkaian Sistem Pengapiansesuai SOP dan lengkap

9,0-10 Proses pemeriksaan rangkaian Sistem

Pengapiansesuai SOP, tetapi kurang lengkap

8,0-8,9 Proses pemeriksaan rangkaian Sistem

Pengapiankurang sesuai SOP dan kurang lengkap

7,0-7,9

Proses tidak dilaksanakan Tidak 2.3.4. Memeriksa/mengukur

CDI/ICM (input tegangan dan massa)

Proses pemeriksaan/pengukuran CDI/ICM sesuai SOP dan benar

9,0-10 Proses pemeriksaan/pengukuran CDI/ICM

8,0-8,9 Proses pemeriksaan/pengukuran CDI/ICM

7,0-7,9 Proses tidak dilaksanakan Tidak 2.3.5. Memeriksa/mengukur

kumparan koil

Proses pengukuran kumparan koil pengapian sesuai SOP dan memenuhi spesifikasi

(7)

1 2 3 4

pengapian Proses pengukuran kumparan koil pengapian sesuai SOP, tetapi tidak memenuhi

spesifikasi

8,0-8,9

Proses pengukuran kumparan koil pengapian kurang sesuai SOP dan tidak memenuhi spesifikasi

7,0-7,9

Proses tidak dilaksanakan Tidak 2.3.6. Memeriksa/mengukur

kumparan generator pengapian (spull power dan pulser)

Proses pengukuran kumparan generator pengapian sesuai SOP dan memenuhi spesifikasi

9,0-10

Proses pengukuran kumparan generator pengapian sesuai SOP, tetapi tidak memenuhi spesifikasi

8,0-8,9

Proses pengukuran kumparan generator pengapian kurang sesuai SOP dan tidak memenuhi spesifikasi

7,0-7,9

Proses tidak dilaksanakan Tidak

III. Hasil Kerja

3.1. Kinerja Sistem Pengisian

Sistem Pengisian dapat dioperasikan secara normal dan sesuai standar

9,0-10 Sistem Pengisian dapat dioperasikan secara

normal, tetapi tidak sesuai standar

8,0-8,9 Sistem Pengisian tidak dapat dioperasikan

secara normal dan tidak sesuai standar

7,0-7,9 Sistem Pengisian tidak berfungsi Tidak 3.2. Kinerja Sistem

Pengapian

Sistem Pengapian berfungsi secara baik dan sesuai standar

9,0-10 Sistem Pengapian berfungsi secara baik,

tetapi kurang sesuai standar

8,0-8,9 Sistem Pengapian tidak berfungsi secara

baik dan tidak sesuai standar

7,0-7,9 Sistem Pengapian tidak berfungsi Tidak

IV. I Sikap Kerja

4.1. Penggunaan peralatan servis motor (general tools, SST, dan equipment)

Penggunaan peralatan servis motorsesuai SOP dan hasil pembacaan alat ukur tepat

9,0-10 Penggunaan peralatan servis motorsesuai

SOP, tetapi hasil pembacaan alat ukur tidak tepat

8,0-8,9

Penggunaan peralatan servis motorkurang sesuai SOP dan hasil pembacaan alat ukur tidak tepat

(8)

1 2 3 4

Penggunaan peralatan servis motortidak sesuai SOP dan hasil pembacaan alat ukur tidak tepat

Tidak

4.2. Keselamatan kerja aman

Mengenakan pakaian dan sepatu kerja, memakai alat keselamatan kerja, serta bekerja secara aman sesuai SOP

9,0-10

Mengenakan pakaian dan sepatu kerja, memakai alat keselamatan kerja, tetapi tidak bekerja secara aman sesuai SOP

8,0-8,9

Mengenakan pakaian dan sepatu kerja, tetapi tidak memakai alat keselamatan kerja, serta tidak bekerja secara aman sesuai SOP

7,0-7,9

Pakaian kerja, sepatu kerja, alat keselamatan kerja, dan prosedur kerja aman diabaikan

Tidak

V. Waktu

5.1. Waktu perbaikan Sistem Pengisian

Waktu perbaikan Sistem Pengisiankurang dari 2 jam

9,0-10 Waktu perbaikan Sistem Pengisiantepat 2

jam

8,0-8,9 Waktu perbaikan Sistem Pengisianlebih dari

2 jam

7,0-7,9 Perbaikan Sistem Pengisian tidak selesai Tidak 5.2. Waktu perbaikan

Sistem Pengapian

Waktu perbaikan SistemPengapiankurang dari 2 jam

9,0-10 Waktu perbaikan SistemPengapiantepat 2

jam

8,0-8,9 Waktu perbaikan SistemPengapianlebih dari

2 jam

7,0-7,9 Perbaikan SistemPengapiantidak selesai Tidak
