PERANCANGAN TOKO BUKU GRAMEDIA PADANG

(1)

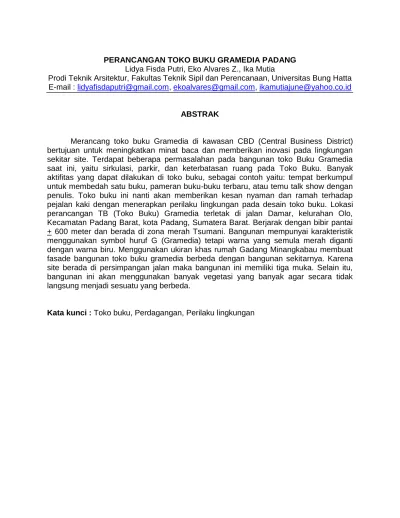

PERANCANGAN TOKO BUKU GRAMEDIA PADANG Lidya Fisda Putri, Eko Alvares Z., Ika Mutia

Prodi Teknik Arsitektur, Fakultas Teknik Sipil dan Perencanaan, Universitas Bung Hatta E-mail : [email protected], [email protected], [email protected]

ABSTRAK

Merancang toko buku Gramedia di kawasan CBD (Central Business District) bertujuan untuk meningkatkan minat baca dan memberikan inovasi pada lingkungan sekitar site. Terdapat beberapa permasalahan pada bangunan toko Buku Gramedia saat ini, yaitu sirkulasi, parkir, dan keterbatasan ruang pada Toko Buku. Banyak aktifitas yang dapat dilakukan di toko buku, sebagai contoh yaitu: tempat berkumpul untuk membedah satu buku, pameran buku-buku terbaru, atau temu talk show dengan penulis. Toko buku ini nanti akan memberikan kesan nyaman dan ramah terhadap pejalan kaki dengan menerapkan perilaku lingkungan pada desain toko buku. Lokasi perancangan TB (Toko Buku) Gramedia terletak di jalan Damar, kelurahan Olo, Kecamatan Padang Barat, kota Padang, Sumatera Barat. Berjarak dengan bibir pantai + 600 meter dan berada di zona merah Tsumani. Bangunan mempunyai karakteristik menggunakan symbol huruf G (Gramedia) tetapi warna yang semula merah diganti dengan warna biru. Menggunakan ukiran khas rumah Gadang Minangkabau membuat fasade bangunan toko buku gramedia berbeda dengan bangunan sekitarnya. Karena site berada di persimpangan jalan maka bangunan ini memiliki tiga muka. Selain itu, bangunan ini akan menggunakan banyak vegetasi yang banyak agar secara tidak langsung menjadi sesuatu yang berbeda.

(2)

PERANCANGAN TOKO BUKU GRAMEDIA PADANG Lidya Fisda Putri, Eko Alvares Z., Ika Mutia

Department of Architectural Engineering, Faculty of Civil Engineering and Planning, Bung Hatta University

E-mail : [email protected], [email protected], [email protected]

ABSTRACT

Designing Gramedia Bookstore in the CBD (Central Business District) aims to increase interest in reading and provide innovation in the environment around the site. There are several problems in building current Gramedia Bookstore, namely the circulation, parking, and the limitations of space on Bookstore. Many activities can be done in a bookstore, for example, namely: a gathering place for dissecting one book, an exhibition of the latest books, or appointment talk show with the author. The bookstore later this will give the impression of a comfortable and hospitable to pedestrians by applying environmental behaviour on the design Bookstore. Site design TB (Bookstore) Gramedia is located on the Damar, Olo, a neighborhood west of Padang, Padang, West Sumatra. A with shore + 600 meters and is located in the red zone the Tsumani. The building has a characteristic using symbol the letter G (Gramedia) but the original red color was replaced with blue. Use the typical houses Gadang Minangkabau carvings make gramedia Bookstore façade contrasts with the surrounding buildings. Because the location was at the crossroads so this building has three faces. In addition, the building will use a lot of vegetation that much in order to indirectly into something different.

(3)

I. PENDAHULUAN

Latar Belakang

Pengertian pendidikan menurut Langeveld1 adalah setiap usaha, pengaruh, perlindungan dan bantuan yang diberikan kepada anak tertuju kepada pendewasaan anak itu, atau lebih tepat membantu anak agar cukup cakap melaksanakan tugas hidupnya sendiri. Pengaruh itu datangnya dari orang dewasa (atau yang diciptakan oleh orang dewasa seperti sekolah, buku, putaran hidup sehari-hari, dan sebagainya) dan ditujukan kepada orang yang belum dewasa. Pendidikan bisa didapat dimana saja, seperti sekolah, kursus, buku, atau media elektronik. Buku merupakan media yang paling relevan dikalangan masyarakat. Namun minat untuk membaca dan rasa ingin tahu yang sangat rendah, menurunkan standar pengetahuan masyarakat kota Padang. Generasi kota Padang yang lebih suka pergi berkumpul di Cafe atau di Plaza.

Toko buku merupakan tempat untuk mendapatkan buku-buku baru. Namun banyak konsumen yang menginginkan inovasi terbaru dari toko buku itu sendiri.

1

http://id.wikipedia.org/wiki/Dasar_Pendidikan

Toko buku bukan hanya tempat untuk membeli buku saja. Banyak aktifitas yang dapat dilakukan di toko buku, sebagai contoh berkumpul untuk membedah satu buku, pameran buku-buku terbaru, atau temu talk show dengan penulis.

Di kota-kota besar seperti Jakarta, Bandung dan Medan toko-toko buku berlomba-lomba memberikan fasiltas yang menunjang minat konsumen untuk membaca. Fasilitas yang mereka berikan seperti, cafe, aula untuk berdiskusi dan sebagainya. Dimana cara ini sangat efektif menarik minta konsumen untuk membaca.

Rumusan Masalah

Bagaimana cara merancang toko buku agar nyaman untuk dikunjungi, dengan pendekatan perilaku lingkungan yang mengutamakan kenyamanan pengguna di dalam suatu bangunan.

II. METODE PERANCANGAN

a. Studi Literatur

Melakukan studi literature dan pustaka baik melalui media buku, majalah, maupun internet tentang toko buku dan pendekatan arsitektural yang di pakai.

b. Studi Kasus

(4)

Melakukan pembandingan antara beberapa toko buku Gramedia di Jakarta Timur, Depok dan Bandung. c. Survey lokasi

Melakukan survey terhadap site yang dipilih, baik secara fisik maupun non fisik serta kebutuhan ruang didalamnya. Survey dilakukan terhadap kondisi yang ada sekarang dan pengembangannya. Luas site yang semula tidak mencukupi untuk kebutuhan 10 (sepuluh) tahun yang akan datang.

d. Pengumpulan Data

Mengumpulkan seluruh data untuk kemudian dapat dianalisis. Data yang diambil diperoleh dari survey instansional ke kantor pemerintah kota Padang, seperti : kantor BAPPEDA kota Padang, Dinas Tata Ruang Tata Bangunan dan Perumahan (DTRTB), Dinas Pendidikan. Sedangkan survey lapangan dilakukan di wilayah lingkungan site (di Jalan Damar Kelurahan Olo Kecamatan Padang Barat).

e. Analisis Data

Menganalisis data yang diperoleh dan mengaplikasikan data lapangan ke studi literature atau studi banding. Kemudian analisis tersebut menjadi

acuan untuk membuat konsep perancangan.

f. Analisis Site

Menganalisis site sesuai dengan analisi data yang telah dilakukan di atas. Analisis site dilakukan terhadap bentuk tapak dan lokasi site yang ada sekarang.

g. Penemuan Konsep Perancangan Konsep perancangan didapat berdasarkan olahan analisis site dan analisis data, konsep perancangan juga diperoleh berdasakan teori dan kondisi lingkungan yang ada. Konsep perancangan merupakan motor utama dalam menentukan desain.

SISTEMATIKA PENULISAN BAB I PENDAHULUAN

Bab pendahulan ini berisikan tentang latar belakang, rumusan permasalahan, tujuan dan manfaat, sasaran, lingkup pembahasan, metode penelitian, sistematika penulisan, kerangka berpikir. BAB II TINJAUAN PUSTAKA Bab tinjauan pustaka dan desain berisi kajian pustaka terkait dengan pengertian, fungsi, pelaku, klasifikasi, studi lapangan dan studi literatur. Tinjauan pustaka juga mengkaji tentang tema.

(5)

BAB III DATA DAN ANALISIS Bab data dan analisis berisikan tentang kondisi site, kondisi sarana dan prasarana (fisik), dan kondisi non fisik. BAB IV PENDEKATAN KONSEP PERANCANGAN

Bab pendekatan konsep perancangan terbagi atas 6 (enam) pembahasan, yaitu pendekatan umum perancangan, pendekatan konsep, pendekatan konsep tata ruang luar, pendekatan konsep tata ruang dalam, pendekatan konsep fisik bangunan, pendekatan konsep sistem bangunan.

BAB V KONSEP PERANCANGAN Bab konsep perancangan terbagi atas 2 (dua) pembahasan, yaitu konsep utama perancangan dan konsep pendukung perancangan. Bab ini merupakan penyelesaian masalah yang dibahas di bab III.

III. DATA DAN ANALISA

1. Posisi Site

Lokasi dan tapak/site terletak di jalan Damar, kelurahan Olo, Kecamatan Padang Barat, kota Padang, Sumatera Barat. Jarak site dengan bibir pantai + 600 meter dan berada di zona merah Tsumani. Kawasan ini merupakan kawasan perdagangan, sekeliling site banyak bangunan bertingkat sedang.

Program pembangunan shelter telah diajukan pemerintah tapi penyediaan lahan oleh masyarakat. Sumber dana untuk tempat evakuasi vertikal ini dari APBN dan fungsinya masing-masing baik sebagai rumah ibadah, sarana pendidikan dan fasilitas sosial kemasyarakatan lainnya.2

Lokasi berada di jalan utama yang menghubungkan utara kota Padang (Lubuk Alung, Pariman, Kab. Padang Pariaman, Padang Panjang, dan sekitarnya) dan Selatan kota Padang, Objek wisata gunung Padang.

Gambar 1 : Lokasi Toko Buku Gramedia dalam lingkungan

Sumber :https://maps.google.com/, diakses 2014

Tapak/Site berada di hock dimana jalan utamanya adalah jalan Damar dan jalan disampingnya adalah jalan lingkung. Lokasi ini merupakan jalur 2

2 http://www.antarasumbar.com/berita/provinsi/d/1/2 77423/bnpb-anggaran-pembangunan-shelter-tsunami-sumbar-disetujui.html 3

(6)

arah dan cukup banyak di lalui kendaraan umum. Kendaraan umum ini datang dari arah Utara (Ulak Karang-Tabing ) dari Timur (Siteba, Jati ) dari arah Selatan (Pondok, Sawahan, Pasar Gadang. Kondisi saat ini (eksisting site) sangat mempengaruhi penataan ruang luar dan penzoningan, dimana site dekat dengan bibir pantai Padang. Sekeliling site tidak banyak terdapat vegetasi, ditambah dengan aktifitas yang sangat padat terjadi disekitar site menambah panas suhu dan kondisi site.

2. Data site

Kawasan : Pusat Kota

Kawasan Site : Pusat kegiatan perdagangan/bisnis

Fungsi bangunan : Perdagangan Pemanfaatan Lahan : 500 Ha/ 0.72 %

Luas Site : + 4142,5 m2

KLB : 2,4 – 3,0

KDB : 60% - 75%

Lantai Maksimal : 4 lantai Jalur Evakuasi : Sektor 5 Lebar jalan Damar : 16 meter Lebar jalan : 6 meter

Gambar 2 Garis Sepadan Bangunan

Sumber : Survai lapangan, Tahun 2014

3. Potensi Site

 Kawasan yang dipilih merupakan kawasan padat penduduk.

 Kawasan yang mudah diakses dengan kendaraan pribadi atau umum.

 Kondisi tapak yang baik 4. Promblem Site

 Sirkulasi padat kendaraan pada jalan primer sekunder

 Sirkulasi pejalan kaki tidak jelas, karena sudah digunakan sebagai lahan berjualan.

(7)

5. Batasan Site

Gambar 3 : Lokasi TB Gramedia di wilayah kota Padang

Sumber : Survay lapangan, Tahun 2014

Gambar 4 : Luas Site / Tapak

Sumber : Survay lapangan, Tahun 2014 Luas site untuk perancangan Toko Buku Gramedia ini adalah : + 4142,58 m2

Utara : Pertokoan dan Restoran Timur : Pertokoan

Selatan : Showroom Yamaha Barat : Perumahan Penduduk

Gambar 5 : Batasan - Batasan site

Sumber : Survai lapangan, Tahun 2014 6. Kondisi Site

Gambar 6 : View dari dalam site

Sumber : Survai lapangan, Tahun 2014

Gambar : View dari luar site

Gambar 7 : view dari luar site

Sumber : Survey lapangan, Tahun 2014

(8)

ORGANISASI RUANG

Luasan Ruang Penjualan

No. Jenis Ruang Besaran Ruang Luas Ruang 1 Ruang penjualan buku

Umum

15 m2/3 rak 750.00 2 Ruang penjualan buku

Sekolah

15 m2/ 3 rak 300.00 3 Ruang penjualan buku

Fiksi 15 m2/ 3 rak 180.00 4 Counter informasi 2 x 3 m 18.00 5 Computer Informasi 1 x 7,2 m 57.60 6 Toilet umum 1 x 2.1 25.20 7 Kasir/billing 2.1 m2/org 25.20 8 Gudang 10% luas ruang

display

123.00

Luas unit ruang penjualan buku 1479.00 Sirkulasi 30% 443.70

Total 1922.70

Sumber : Analisis Penulis, Tahun 2014

(9)

IV. KONSEP RUANG LUAR

Gambar 8 : Superimpos

Sumber : Survey lapangan, Tahun 2014

Konsep Pencahayaan Alami

Bukaan pada bangunan akan lebih banyak, guna memaksimalkan cahaya yang masuk kedalam bangunan.

Konsep Tapak dan Vegetasi

 Pemanfaatan kemiringan kontur untuk memudahkan aliran genangan air langsung ke riol.

 Pohon yang ada di site akan disesuaikan dengan rencana site plan.

 Penambahan vegetasi disekeliling site.

Gambar 9 : Konsep Vegestasi

Konsep Penghawaan Alami

 Penanaman vegetasi di sepanjang jalan Damar.

 Mengunakan ventilasi buka tutup

Gambar 10 : Konsep Pencahayaan alami dan penghawaan alami

.Konsep Sirkulasi

1. Pemberian tugu pada persimpangan. 2. Untuk entrance kendaraan diarahkan

ke jalan Damar 1. untuk out kendaraan diarahkan ke jalan Damar.

(10)

3. Jalur lambat juga dapat membantu mengurangi gangguan kendaraan umum yang berhenti menurunkan penumpang.

4. Untuk pejalan kaki yang datang dari arah veteran dengan menggunakan kendaraan umum akan disediakan sky Bridge yang menghubung dari Damar Plaza ke Toko Buku Gramedia

Gambar 11 : Konsep sirkulasi kendaraan dan pejalan kaki

Konsep Penataan Bangunan

 Bangunan lebih terpusat pada satu titik

 View ke arah persimpangan lebih baik.

 Tujuan sebagai bangunan yang monumental dan megah dapat direspon dengan baik

Gambar 12 : Konsep facade bangunan

Penzoningan Gambar 13 : zoning A. Taman B. Gedung Penjualan C. Gedung Pengelola D. Parkir 8

(11)

V. KONSEP FISIK BANGUNAN Bentuk Massa Bangunan

Perancangan toko buku Gramedia memiliki satu massa bangunan.

Konsep Fasade Bangunan

Gambar 14 : Konsep façade

Sumber : Konsep Penulis, 2014

Simbol dan karakteristi yang dikenal oleh masyarakat untuk toko buku Gramedia adalah huruf G yang berwarna merah. Agar tidak memberi kesan norak pada bangunan warna pada Huruf G tersebut diganti menjadi warna biru tua.

Untuk menghargai persimpangan lekukan merah yang menjulang tinggi dapat membuat orang yang berada disekeliling bangunan merasa tertarik.

Gambar 15 : Konsep façade

Bentuk yang melengkung-lengkung diambil dari bentuk yang dinamis dan terkesan feminim.

Sedangkan untuk bagian bawahnya diambil bentuk yang statis namun diimbangi dengan bentuk lekuk-lekuk dari ukuran rumah gadang.

Konsep Sistem Bangunan

yang digunakan dalam

perencanaan toko buku Gramedia ini adalah modul kelipatan 3, modul yang digunakan pada bangunan ini adalah gride 7,2 x 7,2 M.

1) Sub Struktur

Untuk pondasi mengunakan pondasi tiang pancang yang digunakan untuk bangunan tinggi minimal 4 lantai. 2) Middle Struktur

Menggunakan struktur open frame, yaitu struktur utama yang terdiri dari kolom dan balok bertulang.

3) Upper Struktur

GRC adalah singkatan dari Glassfibre Reinforced Cement yang terdiri atas komposisi semen pasir dan fiberglass jenis alkali-resistant, GRC dapat dibentuk sesuai cetakan yang diinginkan dengan ketebalan antara 8-15 mm sehingga lebih ringan 3-5 kali dari beton biasa

(12)

VI. HASIL DESAIN

Gambar 16 : Site Plan

Gambar 17 : Prespektif bangunan, view dari persimpangan

(13)

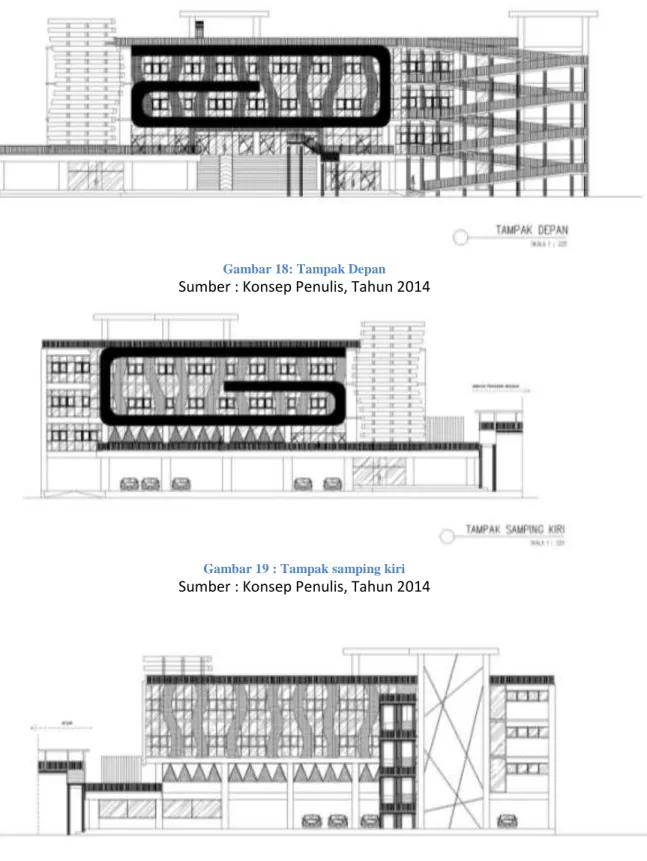

Gambar 18: Tampak Depan Sumber : Konsep Penulis, Tahun 2014

Gambar 19 : Tampak samping kiri Sumber : Konsep Penulis, Tahun 2014

Gambar 20 : Tampak samping kanan Sumber : Konsep Penulis, Tahun 2014

(14)

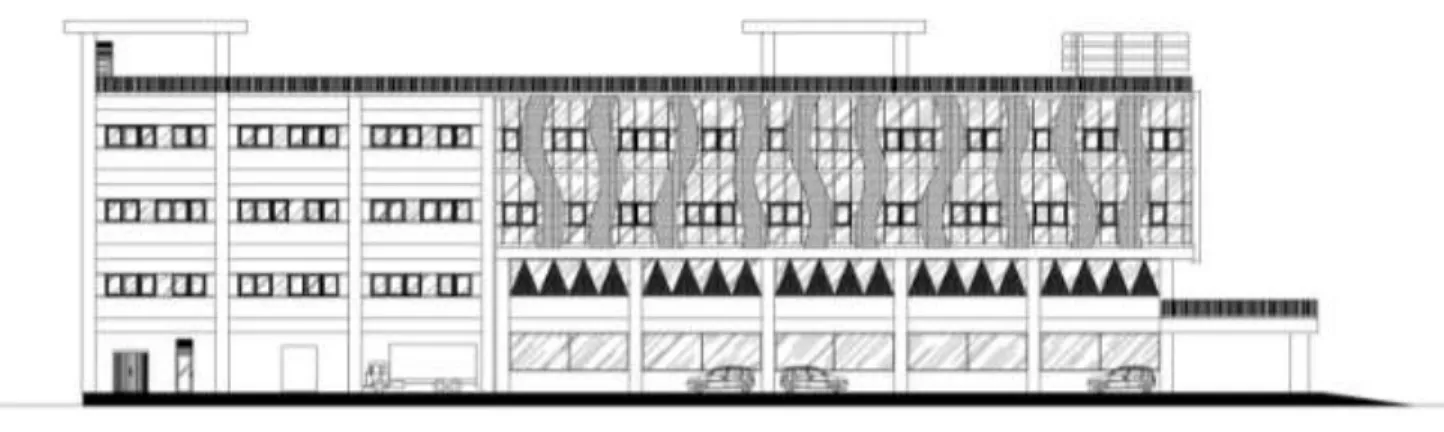

Gambar 21 : Tampak belakang Sumber : Konsep Penulis, Tahun 2014

VII. KESIMPULAN

Setelah dilakukan evaluasi baik itu evaluasi konsep atau desain yang dikaitkan dengan skripsi dan gambar pra rencana, maka dapat ditarik kesimpulan yaitu sebagai berikut :

1. Site yang berada di kawasan CBD sangat menunjang untuk desain sebagai pengembangan kawasan pusat bisnis

2. Memanfaatkan secara maksimal terhadap potensi alam seperti pencahayan, penghawaan dan lainnya

3. Menjadikan bangunan sebagai shelter.

VIII. DAFTAR PUSTAKA

Apriandi. (2007), “Perencanaan Kawasan Perbelanjaan (Pusat Informasi dan Penjualan Buku)”, Studio Tugas Proyek Arsitektur Jurusan Teknik Arsitektur Universitas Bung Hatta, Padang. Fajar, M. Irsyad. (2013), “Perencanaan &

Perancangan Pusat Desain dan Seni Visual”, Laporan Tugas Akhir Riset dan Seminar Jurusan Teknik Arsitektur Universitas Bung Hatta, Padang. Harahap, Arwan Syah. (2011), “Perencanaan

Book Center (Pusat Perbelanjaan Buku) di jl. S. Parman Ulak Karang Padang”, Studio Tugas Proyek dan Laporan Perancangan Jurusan Teknik Arsitektur.

http://thesis.binus.ac.id/doc/Bab4/2011-2-01116-AR%20Bab4001.pdf

http://id.wikipedia.org/wiki/Dasar_Pendidikan

(15)

http://id.wikipedia.org/wiki/Toko_buku http://www.kamusbesar.com/58993/toko-buku http://e-journal.uajy.ac.id/2064/3/2TA11803.pdf http://www.bimbingan.org/buku-dengan- ilustrasi-toko-gramedia-yang-diminati.htm http://id.wikipedia.org/wiki/Geografi_Kota_Pa dang http://www.antarasumbar.com/berita/provinsi/ d/1/277423/bnpb-anggaran- pembangunan-shelter-tsunami-sumbar-disetujui.html

Juwana, Jimmy. S(2004),” Sistem Bangunan

Tinggi “, Jurusan Arsitektur FTSP

Universitas Trisakti, Jakarta

Laurens, Joyce Marcella. (2005), “Arsitektur dan Perilaku Manusia”, Grasindo, Jakarta

Neufert, Ernst. (1996),” Data Arsitek, Jilid 1 “, Erlangga, Jakarta

Panero, Julius. (2003), “Demensi Manusia & Ruang Interior”, Erlangga, Jakarta Rasyida, Nur. (2009),” Re-desain Pasar

Kranggan, Yogyakarta “, Skripsi Tugas

Akhir Jurusan Teknik Arsitektur Universitas Gajah Mada, Yogyakarta Sikumbang, Nasril (2008),” Bahan kuliah

Teknologi Bangunan ( upper structure )

“, Jurusan Teknik Arsitektur Universitas Bung Hatta, Padang

White, Edward T. (1994),” Analisis Tapak “, Intermatra, Jakarta

White, Edward T. (1995),” Sumber Konsep “, Intermatra, Jakarta
