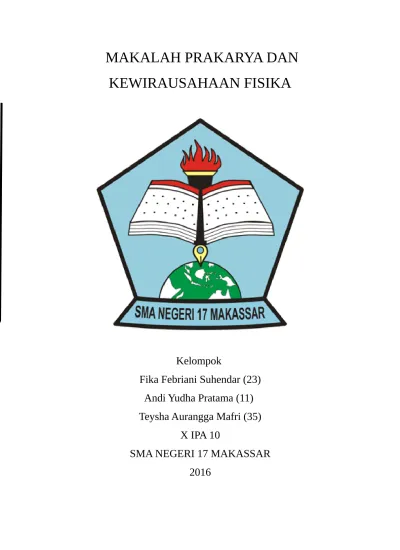

MAKALAH PRAKARYA DAN
KEWIRAUSAHAAN FISIKA
Kelompok
Fika Febriani Suhendar (23)
Andi Yudha Pratama (11)
Teysha Aurangga Mafri (35)
X IPA 10
KATA PENGANTAR
Puji syukur atas kehadiran Tuhan Yang Maha Esa, dengan berkat, rahmat dan karunia-Nya kami selaku penyusun makalah ini dapat menyelesaikan tugas makalah dalam bidang studi Biologi dengan judul ””. Tidak lupa pula kita panjatkan shalawat serta salam kepada junjungan kita Nabi Besar Muhammad saw. Yang dapat membawa kita dari kehidupan gelap gulita menjadi kehidupan terang menderang.
Selain sebagai tugas, kami berharap dengan makalah ini dapat memberikan wawasan kepada pembaca mengenai Running Led. Kami berterima kasih pula kepada guru kami yaitu Pak Ahmad Nuryadin yang berperan dalam memberikan pengarahan agar terus menggali informasi-informasi dan membimbing kami sehingga dapat menyelesaikan makalah prakarya fisika ini.
Kami menyadari bahwa dalam pembuatan makalah ini masih jauh dari sempurna dan juga masih banyak kekurangan. Oleh sebab itu, diperlukan kritik, gagasan dan saran dari berbagai pihak agar dapat membantu membangun kesempurnaan dalam penyusunan makalah ini.
Demikianlah sebagai pengantar kata, dengan iringan serta harapan semoga tulisan sederhana ini semoga dapat diterima dan bermanfaat bagi semua pembaca. Khususnya bagi siswa-siswi SMAN 17 Makassar untuk meningkatkan pengetahuan dan dapat mengembangkan pemikirannya lebih luas mengenai Running LED.
DAFTAR ISI
KATA PENGANTAR ...………... i DAFTAR ISI ……… ………..……... ii BAB I PENDAHULUAN
A. Latar Belakang………. B. Rumusan Masalah……… C. Tujuan Penelitian ……… ……… ………... BAB II LANDASAN TEORI……….. BAB III METODOLOGI………...
A. Alat dan
bahan………... B. Langkah-langkah pembuatan………. BAB IV DATA DAN PEMBAHASAN……….. BAB V PENUTUP………... A. Kesimpulan……… B. Saran………..
BAB 1
1.1 LATAR BELAKANG
Dalam dunia elektronika erat kaitannya dengan rangkaian-rangkaian. Suatu rangkaian dapat dikatakan sebagai rangkaian digital ataupun rangkaian analog. Dikatakan sebagai suatu rangkaian analog apabila di dalam rangkaian tersebut terdapat IC analog. Begitu pula halnya dengan rangkaian analog, rangkaian digital harus memiliki IC digital di dalamnya.
Salah satu contoh rangkaian digital adalah running LED. Running LED merupakan bentuk sederhana dari rangkaian digital yang biasa digunakan sehari-hari. Running LED dapat berbagai bentuk tergantung pada penggunaannya.
Running LED ini dibuat dengan menggunakan dua buah IC 14017 sebagai decade counter. Sedangkan untuk membentuk pulsa clocknya digunakan IC 555, yang berfungsi sebagai timer yang berfungsi untuk menghasilkan denyutan (pulse) sebagai penggerak IC 4017.
1.2 RUMUSAN MASALAH
1. Apa saja rangkaian yang digunakan pada Running LED? 2. Bagaimana cara merangkai running LED?.
3. Bagaimana cara Running LED bekerja?
1.3 TUJUAN PENELITIAN
1. Agar Siswa/siswi dapat mengetahui rangkaian yang digunakan pada Running LED. 2. Agar Siswa/siswi dapat mengetahui cara merangkai Running LED.
3. Agar Siswa/siswi dapat mengetahui cara Running LED bekerja.
BAB 2
PCB
PCB atau Printed Circuit Board adalah sebuah papan yang digunakan untuk mendukung semua komponen-komponen elektronika yang berada di atasnya, papan PCB juga memiliki jalur-jalur konduktor yang terbuat dari tembaga yang berfungsi untuk menghubungkan antara satu komponen dengn komponen lainnya.
LED
LED atau Light Emitting Diode adalah suatu komponen elektronika yang terbuat dari bahan semi konduktor jenis diode yang mampu menghasilkan cahaya.
IC
Integrated Circuit (IC) adalah suatu komponen elektronik yang dibuat dari bahan semi conductor, dimana IC merupakan gabungan dari beberapa komponen seperti Resistor, Kapasitor, Dioda dan Transistor yang telah terintegrasi menjadi sebuah rangkaian berbentuk chip kecil, IC digunakan untuk beberapa keperluan pembuatan peralatan elektronik agar mudah dirangkai menjadi peralatan yang berukuran relatif kecil.
SOCKET IC
Socket IC adalah tempat atau dudukan IC.
BATTERY
Baterai adalah elemen (sel) sumber arus listrik searah. Alat untuk mengubah energi kimia menjadi energi listrik.
DIODA
Dioda adalah jenis komponen pasif yang berfungsi terutama sebagai penyearah. Dioda memiliki dua kutub yaitu kutub anoda (positif) dan kutub katoda (negative).
RESISTOR
Resistor adalah salah satu komponen elekronika yang berfungsi untuk menahan arus yang mengalir dalam suatu rangkaian/sistim elekronika.
TRIMPOT
Trimpot adalah sejenis resistor yang nilai hambatannya bisa diubah dan karena sifatnya yang fleksibel sering dipergunakan sebagai media penahan dalam mengatur besarnya masukkan di dalam rangkaian elektronik.
SOCKET BATTERY
KAPASITOR (ELCO)
Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu.
3.1 ALAT DAN BAHAN
PCB Running LED : 1 buah LED (2 kaki) : 20 buah IC LM 555 + socket : 1 buah IC 4017 + socket : 1 buah Kapasitor/Elco 22µF : 1 buah Kapasitor/Elco 47µF : 1 buah
1. Menyiapkan semua alat – alat dan bahan yang diperlukan. 2. Memasang socket IC terlebih dahulu.
3. Menyolder jalur socket IC tersebut menggunakan timah.
4. Memasang diode, resistor, kapasitor, trimpot, socket battery dan LED.
5. Menyolder semua jalur komponen tersebut dengan rapi, usahakan timah tidak meluber ke jalur yang lain, dan waktu untuk menyolder tiap komponen tidak terlalu lama.
6. Memasang IC 555 dan IC 4017.
7. Memasang socket battery pada battery 9 volt.
8. Memotong kaki-kaki pada komponen yang tadi dipasang. 9. Running LED berhasil.
BAB 4
Ketika rangkaian running led diberi tegangan 6 – 12 V, rangkaian pencacah / counter ( IC 4017 ) memprogram LED yang berfungsi sebagai output untuk menghasilkan cahaya yang dapat berjalan dari LED 1 s/d LED terakhir dan kembali lagi kesemula begitu seterusnya hingga waktu yang bisa kita inginkan. IC 555 berfungsi sebagai penggerak / input IC 4017. IC ini (555) mengeluarkan denyutan (pulse) high dan low secara bergantian.
Rangkaian oscilator clock / pewaktu / timer dibangun dari rangkaian IC 555, trimpot dan C2. Frekuensi kerja LED diatur dengan mengatur nilai resistansi trimpot VR, jika dirasa masih kurang lambat maka nilai C2 dapat diperbesar.
Rangkaian C1 merupakan rangkaian yang mereset IC 4017 pada saat power up. Pada saat pertama kali dihidupkan C1 akan mengisi muatan sehingga muncul tegangan yang mereset IC 4017.Setelah beberapa saat C1 akan penuh dan tegangan akan turun menuju 0 V. Dalam kondisi seperti ini, IC 4017 akan mulai dari kondisi awal dimana D1 - D2 (Q0) akan aktif kemudian diikuti oleh D3 - D4 (Q1), dan seterusnya setelah IC 4017 mendapatkan pulsa clock. Setelah 10 kali pulsa clock maka secara otomatis IC 4017 akan reset dan kembali pada kondisi awal yaitu pada Q0 aktif.
Arah gerakan LED dapat dimodifikasi sesuai keinginan. Caranya dengan meletakkan urutan LED disesuaikan dengan urutan keaktifannya. Urutan keaktifan dari output 4017 adalah sesuai urutan output D1-D2, D3-D4, ... D19-D20 Q0, Q1, ....Q9. Jika dirasa kecerahan LED kurang, maka nilai R dapat diganti 220 Ω. . Hasil Kerja Lampu LED secara otomatis menyala 2 per 2 yang kecepatannya bisa diubah sesuai keinginan dengan mengatur VR/Trimpot/Potensio
BAB 5
5.1 KESIMPULAN
Dalam pembuatan Running LED ini, kami telah mengetahui bahwa semua fungsi komponen-komponen yang digunakan dan cara kerja running LED ini sama dengan apa yang dijelaskan dalam teori. Running LED tersebut dapat menyala secara bergantian sehingga lampu tersebut seakan akan berlari apabila kita memasang dan menyolder rangkaian dengan benar.
5.2 SARAN
