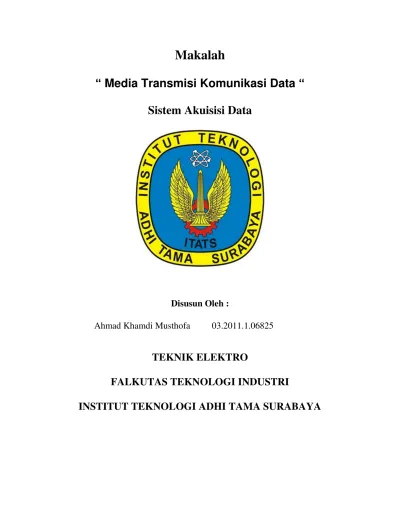

Makalah
“
Media Transmisi Komunikasi Data
“
Sistem Akuisisi Data
Disusun Oleh :
Ahmad Khamdi Musthofa
03.2011.1.06825
TEKNIK ELEKTRO
FALKUTAS TEKNOLOGI INDUSTRI
BAB I
PENDAHULUAN
I. Latar Belakang
Tiga abad sebelum sekarang, masing-masing ditandai dengan dominasi
yang berbeda. Abad ke 18 didominasi oleh perkembangan sistem mekanik yang
mengiringi revolusi industri. Abad ke 19 merupakan zaman mesip uap. Abad ke
20, teknologi radio, tv, dan komputer memegang peranan untuk pengumpulan,
pengolahan, dan media distribusi informasi. Abad ke 21 ini, dimana teknologi
jaringan komputer global mampu menjangkau seluruh wilayah dunia,
pengembangan sistem dan teknologi, penyebaran informasi melaului internet,
peluncuran satelit komunikasi, menandai awal abad millenium.
Perkembangan teknologi komputer dewasa ini berlangsung semakin
cepat, canggih dan berkemampuan tinggi. Jaringan komputer merupakan
sebuah kebutuhan yang tidak dapat dielakkan lagi. Secara umum, jaringan
komputer adalah beberapa komputer yang saling berhubungan dan melakukan
komunikasi satu dengan yang lain menggunakan perangkat keras jaringan.
Komputer yang berada dalam suatu jaringan dapat melakukan tukar
menukar informasi/data dengan komputer yang lain yang berada dalam jaringan
tersebut. Pengguna suatu komputer dapat melihat dan mengakses data pada
komputer lain dalam jaringan apabila file tersebut di share.
Dengan terus berkembangnya jaringan komputer, baik dari segi
skalabilitas, teknologi, perangkat keras yang di pakai, dan servis lainnya,
jaringan komputer membawa banyak dampak positif bagi perkembangan umat
manusia.
II. Rumusan Masalah
1. Apa yang dimaksud dengan kabel Twisted pair?
2. Apa yang dimaksud dengan kabel coaxial cable ?
3. Apa yang dimaksud dengan kabel serat optik?
III. Tujuan
1. Mengetahui Pengertian,type,kelebihan,kekurangan Twisted pair
2. Mengetahui Pengertian,bentuk coaxial cable
3. Mengetahui Pengertian,bentuk,kelebihan,kekurangan serat optik
BAB II
PEMBAHASAN
II.A. Twisted Pair
1. Pengertian Kabel Twisted Pair
Kabel Twisted Pair adalah tipe kabel yang dapat digunakan untuk membangun sebuah jaringan komputer, kabel yang paling banyak digunakan untuk membuat koneksi LAN. Konektor RJ-45 merupakan pasangan dari kabel ini. Kabel twisted pair ini terjadi dari dua kabel yang diputar enam kali per-inchi untuk memberikan perlindungan terhadap interferensi listrik ditambah dengan impedensi, atau tahanan listrik yang konsisten, derau (noise) dan segala macam gangguan yang masuk seperti medan magnet atau industry listrik dari sumber luar. Kabel twisted pair merupakan jenis kabel yang di dalamnya terdapat 2 buah kawat tembaga yang saling berpilin (di lintir) dengan pasangannya, sehingga disebut twisted pair, dan diantara kawat tembaga tersebut dilapisi oleh suatuisolator yang memiliki warna berbeda.
Gambar 1. Ilustrasi kabel twisted pair
2. Karakteristik Kabel Twisted Pair
Kabel twisted pair memiliki beberapa karakteristik utama, karakteristik tersebut antara lain:
- Kabel twisted pair merupakan sepasang kabel yang dilintir satu sama lain dengan tujuan mengurangi interferensi listrik dan dapat terdiri atas dua atau lebih pasangan kabel.
- Pada twisted pair ini biasanya menggunakan konektor RJ-11 atau RJ-45 untuk koneksinya.
- Kabel tersebut dapat melewatkan signal hingga 1 gbps
- Kabel twisted pair ini lebih mudah untuk dipelihara karena tidak akan mengganggu jaringan apabila terjadi kerusakan di satu saluran saja.
3. Tipe-tipe Kabel Twisted Pair
digunakan,dua tipe tersebut diantaranya yaitu:
1. Shielded Twisted Pair (STP)
Kabel STP ini terdiri atas 4 pasang kabel yang dipilin. Shielded Twisted Pair (STP) merupakan kabel yang hampir sama dengan UTP (Unshielded Twisted Pair) akan tetapi pada STP ini memilikisuatu selubung pembungkus. Fungsi selubung pembungkus ini adalah untuk pentanahan (grounding)dan untuk mengurangi lebih lanjut gangguan yang ada. Sehingga kabel yang memiliki selubung pembungkus ini akan lebih tahan terhadap gangguan dibandingkan dengan kabel yang tidak memiliki selubung pembungkus. STP (Shielded Twisted Pair), selain dililitkan, juga punya proteksi terhadap induksi atau interferensi sinyal dari luar kabel berupa lapisan kertas alumunium foil, sebelum jaket pembungkus luar. Tidak hanya itu, pada kabel STP didalamnya terdapat satu lapisan pelindung kabel internal sehingga melindungi data yang ditransmisikan dari interferensi/gangguan.
4. Kelebihan kabel STP
Tahan terhadap interferensi gelombang elektromagnetik baik dari dalam maupun dari luar
Memiliki perlindungan dan antisipasi tekukan kabel yang cukup handal
5. Kelemahan kabel STP
Kelemahan dari kabel STP diantaranya sebagai berikut: Harga kabel STP yang lumayan mahal.
Pada kabel STP attenuasi akan meningkat pada frekuensi tinggi.
Apabila berada di frekuensi tinggi, keseimbangannya akan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”.
Hanya dapat menjangkau jarak 100 meter
Unshielded Twisted Pair (UTP)
Kabel UTP terdiri dari 8 buah kabel halus yang saling melilit menjadi 4 pasang. Ke empat pasang kabel tersebut adalah :
1. Pasangan kabel warna hijau dengan Putih lease Hijau 2. Pasangan kabel warna Orange dengan Putih lease Orange 3. Pasangan kabel warna Biru dengan Putih lease Biru
4. Pasangan kabel warna coklat dengan Putih lease Coklat
5. Kategori Kabel UTP
Kategori 1 : Digunakan untuk perangkat komunikasi, seperti kabel telephon. Kategori 2 : Kecepatan transfer data mencapai 4 Megabits per second. Meter atau 10 Gigabits dalam jarak 25 Meter.
6. Standarisasi Kabel UTP
Pemasangan urutan Kabel UTP umumnya mengikuti aturan standart international yaitu EIA/TIA 568A dan EIA/TIA 568B. Untuk urutan EIA/TIA 568A urutan kabel nya adalah sebagai berikut :
Berukuran kecil
Fleksibel dan kinerjanya relatif bagus
8. Kekurangan Kabel UTP:
Sangat rentan terhadap interferensi gelombang elektromagnetik jarak jangkauan kabel ini hanya 100m
9. Tipe Pemasangan Kabel UTP
Ada 2 jenis tipe pemasangan kabel UTP pada konektor RJ-45 yaitu type straight dan tipe cross.
a. Kabel UTP Tipe Straight
Tipe Straight artinya ujung kabel yang satu dengan ujung kabel yang lainnya memiliki urutan kabel yang sama sesuai dengan standart EIA/TIA 568B. Tipe ini digunakan untuk menghubungkan antara PC ke Switch, Router ke Switch, Router ke Hub dan PC ke Hub.
Berikut ini merupakan ilustrasi urutan pemasangan kabel tipe straight.
b. Kabel UTP Tipe Cross
Pada tipe ini ujung kabel yang satu menggunakan urutan standart EIA/TIA 568A dan ujung yang satu nya lagi menggunakan urutan kabel TIS/EIA 568B dan digunkan untuk menghubungkan PC ke PC, Switch/Hub ke Switch/Hub, dan PC ke Router.
II.B. Kabel Coaxial
Coaxial Cable Adalah suatu jenis kabel yang menggunakan dua buah konduktor. Pusatnya berupa inti kawat padat yang dilingkupi oleh sekat yang kemudian dililiti lagi oleh kawat berselaput konduktor. Jenis kabel ini biasa digunakan untuk jaringan dengan bandwith yang tinggi. Kabel coaxial mempunyai pengalir tembaga di tengah (centre core). Lapisan plastik (dielectric insulator) yang mengelilingi tembaga berfungsi sebagai
penebat di antara tembaga dan “metal shielded“. Lapisan metal berfungsi untuk
menghalang sembarang gangguan luar dari lampu kalimantang, motors, and perlatan elektonik lain. Lapisan paling luar adalah lapisan plastik yang disebut Jacket plastic. Lapisan ini berfungsi seperti jaket yaitu sebagai pelindung bagian terluar.
kabel koaksial biasa disebut juga BNC (Bayonet Naur Connector)ATAU COAX kabel ini sering digunakan untuk kabel antena tv dan sering juga digunakan pada jaringan LAN
Gambar 2.1 Bagan penampang kabel koaksial
Kabel ini biasanya banyak digunakan untuk mentransmisikan sinyal frekuensi tinggi mulai 300 kHz keatas. Karena kemampuannya dalam menyalurkan frekuensi tinggi tersebut, maka sistem transmisi dengan menggunakan kabel koaksial memiliki kapasitas kanal yang cukup besar.
Gambar 2.2 Sistem Transmisi kabel koaksial
Gambar 2.3 Coxial cable
Kabel koaksial biasa digunakan dalam jaringan LAN terutama Topologi Bus yang banyak menggunakan kabel koaksial. Kesulitan utama dari penggunaan kabel koaksial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak benar-benar diukur secara benar akan merusak NIC (Network Interface Card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya.
II.C. Serat optik
Serat optik adalah saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED. Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.
Perkembangan teknologi serat optik saat ini, telah dapat menghasilkan pelemahan (attenuation) kurang dari 20 decibels (dB)/km. Dengan lebar jalur (bandwidth) yang besar sehingga kemampuan dalam mentransmisikan data menjadi lebih banyak dan cepat dibandingan dengan penggunaan kabel konvensional. Dengan demikian serat optik sangat cocok digunakan terutama dalam aplikasi sistem telekomunikasi. Pada prinsipnya serat optik memantulkan dan membiaskan sejumlah cahaya yang merambat didalamnya.
Efisiensi dari serat optik ditentukan oleh kemurnian dari bahan penyusun gelas/kaca. Semakin murni bahan gelas, semakin sedikit cahaya yang diserap oleh serat optik.
Kelebihan Serat Optik
Dalam penggunaan serat optik ini, terdapat beberapa keuntungan antara lain :
1. Lebar jalur besar dan kemampuan dalam membawa banyak data, dapat memuat kapasitas informasi yang sangat besar dengan kecepatan transmisi
mencapai gigabit-perdetik dan menghantarkan informasi jarak jauh tanpa pengulangan
2. Biaya pemasangan dan pengoperasian yang rendah serta tingkat keamanan yang lebih tinggi
3. Ukuran kecil dan ringan, sehingga hemat pemakaian ruang
4. Imun, kekebalan terhadap gangguan elektromagnetik dan gangguan gelombang radio
5. Non-Penghantar, tidak ada tenaga listrik dan percikan api
6. Tidak berkarat
Kabel Serat Optik
Secara garis besar kabel serat optik terdiri dari 2 bagian utama, yaitu cladding dan core Cladding adalah selubung dari inti (core). Cladding mempunyai indek bias lebih rendah dari pada core akan memantulkan kembali cahaya yang mengarah keluar dari core kembali kedalam core lagi.
Bagian-bagian serat optik jenissingle mode
Pembagian serat optik dapat dilihat dari 2 macam perbedaan :
1. Berdasarkan mode yang dirambatkan :
Single mode : serat optik dengan inti (core) yang sangat kecil (biasanya sekitar 8,3
mikron), diameter intinya sangat sempit mendekatipanjang gelombang sehingga cahaya yang masuk ke dalamnya tidak terpantul-pantul ke dinding selongsong
(cladding). Bahagian inti serat optik single-mode terbuat dari bahan
kaca silika (SiO2) dengan sejumlah kecil kaca Germania (GeO2) untuk meningkatkan indeks biasnya. Untuk mendapatkan performa yang baik pada kabel ini, biasanya untuk ukuran selongsongnya adalah sekitar 15 kali dari ukuran inti (sekitar 125 mikron). Kabel untuk jenis ini paling mahal, tetapi memiliki pelemahan (kurang dari 0.35dB per kilometer), sehingga memungkinkan kecepatan yang sangat tinggi dari jarak yang sangat jauh. Standar terbaru untuk kabel ini adalah ITU-T G.652D, dan G.657.
Multi mode : serat optik dengan diameter core yang agak besar yang membuat
laser di dalamnya akan terpantul-pantul di dinding cladding yang dapat menyebabkan berkurangnya bandwidth dari serat optik jenis ini.
2. Berdasarkan indeks bias core :
Step indeks : pada serat optik step indeks, core memiliki indeks bias yang homogen.
Graded indeks : indeks bias core semakin mendekat ke arah cladding semakin
kecil. Jadi pada graded indeks, pusat core memiliki nilai indeks bias yang paling besar. Serat graded indeks memungkinkan untuk membawa bandwidth yang lebih besar, karena pelebaran pulsa yang terjadi dapat diminimalkan
Kabel Warna pada kabel Serat Optik
1. Selubung luar
Dalam standarisasinya kode warna dari selubung luar (jacket) kabel serat optik jenis Patch Cord adalah sebagai berikut:
Warna selubung
luar/jacket Artinya
Oren serat optik multi-mode
Aqua Optimal laser 10 giga 50/125 mikrometer serat optik multi-mode
Abu-Abu Kode warna serat optik multi-mode, yang tidak digunakan lagi
Biru Kadang masih digunakan dalam model perancangan
2. Konektor
Pada kabel serat optik, sambungan ujung terminal atau disebut juga konektor, biasanya memiliki tipe standar seperti berikut:
1. FC (Fiber Connector): digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah.
2. SC (Subsciber Connector): digunakan untuk kabel single mode, dengan sistem dicabut-pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual serta akurasinya baik bila dipasangkan ke perangkat lain.
3. ST (Straight Tip): bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.
4. Biconic: Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.
5. D4: konektor ini hampir mirip dengan FC hanya berbeda ukurannya saja. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.
6. SMA: konektor ini merupakan pendahulu dari konektor ST yang sama-sama menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya. 7. E200
1. LC 2. SMU
3. SC-DC
Selain itu pada konektor tersebut biasanya menggunakan warna tertentu dengan maksud sebagai berikut:
Warna
Konektor Arti Keterangan
Biru Physical Contact
(PC), 0°
yang paling umum digunkan untuk serat optik single-mode.
Hijau Angle Polished
(APC), 8°
sudah tidak digunakan lagi untuk serat optik multi-mode
Hitam Physical Contact
(PC), 0°
Abu-abu, Krem
Physical Contact
(PC), 0° serat optik multi-mode
Putih Physical Contact (PC), 0°
II.D. Wereless
i. Sejarah Wireless
Pada akhir tahun 1970-an IBM mengeluarkan hasil percobaan mereka tentang rancangan WLAN dengan teknologi IR, perusahaan lain seperti Hewlett Packard atau HP menguji WLAN dengan RF. Dari kedua perusahaan tersebut hanya mencapai data rate sebesar 100 Kbps. Karena tidak memenuhi standar dari IEEE 802 untuk LAN yaitu 1 Mbps maka produknya tidak dipasarkan. Baru pada tahun 1985, menetapkan pita Industrial Scientific and Medical (ISM band) yaitu 902 sampai 928 MHz, 2400 sampai 2483.5 MHz dan 5725 sampai 5850 MHz yang bersifat tidak terlisensi, sehingga perkembangan WLAN secara komersial sangat diperhatikan dengan serius. Barulah pada tahun 1990, WLAN dapat dipasarkan dengan produk yang menggunakan teknik spread spectrum atau SS pada pita ISM, frekuensinya terlisensi sebesar 18-19 GHz dan teknologi IR dengan data rate >1 Mbps.
Pada tahun 1997, sebuah lembaga independen bernama IEEE membuat spesifikasi atau standar WLAN pertama yang diberi kode 802.11. Peralatan yang dapat sesuai standar 802.11 dapat bekerja pada frekuensi 2,4 GHz serta kecepatan transfer data atau throughput teoritis maksimal 2 Mbps. Pada bulan Juli tahun 1999, IEEE kembali mengeluarkan standar baru yang bernama 802.11b dengan kecepatan transfer data teoritis maksimal 11 Mbps. Sedangkan peralatan yang sesuai dengan standar ini juga bekerja pada frekuensi 2,4 GHz. Salah satu kekurangan peralatan wireless yang bekerja pada frekuensi ini adalah kemungkinan akan terjadinya interferensi dengan cordless phone, microwave, atau peralatan lain yang menggunakan gelombang radio pada frekuensi yang sama.
Pada saat yang hampir bersamaan, IEEE membuat standar baru yang bernama 802.11a yang menggunakan teknik berbeda. Frekuensi yang digunakan adalah sebesar 5 GHz dan kecepatan transfer data teoritis maksimal sampai 54 Mbps. Gelombang radio yang dihasilkan oleh peralatan 802.11a relatif sulit menembus dinding atau yang lainnya yang dapat menghalangi. Namun jarak jangkauan gelombang radio relatif lebih pendek dibandingkan 802.11b. Secara teknis 802.11b tidak kompetibel dengan 802.11a. Tapi sekarang ini cukup banyak pabrik hardware yang membuat peralatan yang mendukung kedua spesifikasi tersebut.
berdasarkan standar Pre-802.11n. kata “Pre-” disini berarti “Prestandard version of
802.11n”. MIMO memberikan peningkatan dari throughput, keunggulan reabilitas dan peningkatan jumlah klien yang terkoneksi. MIMO dapat menembus penghalang lebih baik selain itu jangkauannya lebih luas. Secara teknis MIMO lebih unggul dibandingkan 802.11b, 802.11a maupun 802.11n. Peralatan wi-fi MIMO dapat emncapai kecepatan transfer data sebesra 108 Mbps.
ii. Pengertian Wireless
Pengertian wireless sendiri adalah kumpulan dari spesifikasi yang digunakan untuk jaringan lokal nirkabel atau WLAN. Sedangkan jaringan wireless merupakan jaringan yang dapat mengkoneksikan dua PC atau lebih yang menggunakan gelombang radio. Jadi sistem jaringan wi-fi tidak memerluka penghubung berupa kabel network antar PC. Bila jenis coax atau kabel UTP memerlukan kabel sebagai media transfer, namun jika menggunakan wireless hanya menggunakan ruang atau space dimana jarak jangkauan network dibatasi dengan kekuatan pancaran gelombang radio dari masing-masing PC.
iii. Keuntungan Wireless
Keuntungan dalam menggunakan wireless antara lain pemakaian tidak dibatasi ruang gerak hanya saja dibatasi oleh jarak jangkauan dari satu pemancar wi-fi. Untuk wi-fi jarak yang dapat dijangkau lebih kurang area 100 feet atau 30M radius. Namun dapat pula diperkuat signalnya dengan perangkat khusus seperti booster yang berfungsi sebagai relay yang dapat menjangkau ratusan bahkan beberapa kilometer ke satu arah atau directional.
Bahkan hardwrare atau perangkat yang terbaru dapat melakukan dimana satu perangkat Access point dapat saling me-relay kembali ke beberapa bagian atau titik sehingga memperjauh jarak jangkauan yang sering disebut bridge dan dapat disebar dibeberapa titik daalm suatu ruangan untuk menyatukan sebuah network LAN.
iv. Infrastruktur, Adhoc dan public service wireless network
Point. Sistem afdhoc hanya memerlukan 1 buah PC yang memiliki nama SSID atau gampangnya adalah nama sebuah network pada sebuah card atau PC.
Dapat juga menggunakan MAC address dengan sistem Basic Service Set Identifier atau BSSID unutk mengenal nama PC secara langsung, namun cara ini tidak umum digunakan. MAC address umumnya sudah diberi tanda atau nomor khusus dari masing-masing card atau perangkat network wi-fi. Sistem Adhoc dapat menunutngkan saat digunakan sementara, contohny hubungan network antara 2 PC walaupun sekitarnya terdapat sebuah alat access point yang sedang bekerja.
SSID merupakan nama dari sebuah network card atau USB card atau PCI card atau Router wireless. SSID hanyalah sebuah nama untuk memberikan tanda dimana nama sebuah perangkat berada. Sedangkan BSSID adalah nama lain dari SSID itu sendiri. BSSID mengunakan basic MAC address. Jika sebuah koneksi wireless ingin saling berhubungan, maka keduanya harus menggunakan setup Adhoc. Bila disekitar ruangan terdapat perangkat access Point, perlu diingat agar mengubah band frekuensi agar tidak saling beradu signal yang memancar di dalam suatu ruangan. Keuntungan dalam penggunaan Adhoc ini adalah lebih murah dan praktis bila terkoneksi hanya 2 atau 3 PC dan tanpa membeli access point.
Yang kedua adalah Infrastruktur. Sistem kedua ini merupakan yang sering digunakan. Infrastruktur ini menggunkan Access Point yang berfuntsi untuk mengatur jalannya data, sehingga banyak memungkinkan klien dapat saling terhubung melalui jaringan atau network. Access Point hampir sama dengan Hub Network yang menyatukan sebuah network tetapi di dalam perangkat access point menandakan sebuah central network dengan memberikan gelombang radio untuk diterima oleh PC yang lain. Pada infrastruktur dengan access point minimal sebuah jaringan wireless network memiliki satu titik pada sebuah tempat dimana PC lain mencari menerima signal untuk memasuki network agar bisa saling tehubung.
Access point inilah yang memberikan tanda apakah tempat tersebut terdapat jaringan wi-fi dan secara berkesinambungan memberikan transmisikan SSID dan dapat diterima oleh PC yang lain untuk dikenal. Namun sebenarnya access point dengan HUB network berbeda, perbedaan tersebut terdapat pada pemilikan nama atau SSID namun HUB memiliki kabel sebagai penghubungnya, sedangkan access point tidak menggunakan kabel dan memiliki SSID.
Keuntungan yang didapat dengan menggunakan sistem access point (AP mode) antara lain:
Bila menggunakan hardware, maka tidak diperlukan sebuah PC yang berjalan selama 24 jam untuk melayani network.
Sistem security pada model AP lebih terjamin.
v. Cara Kerja
Setiap PC pada jaringan wireless dilengkapi dengan sebuah radio tranceiver, atau biasanya disebut dengan adapter atau wireless card yang akan mengirimkan dan menerima geombang radio ke dan dari PC yang lain namun masih dalam satu jaringan. Hampir sama dengan jaringan ethetrnet kabel, sebuah wireless LAN mengirim data dalam bentuk paket. Setiap adapter pasti memiliki nomor Id yang permanen dan unik yang berfungsi sebagai alamat, dan tiap paket selain berisi dengan data juga menyertakan alamat penerima dan pengirim paket tersebut.
Sama pula dengan adapter ethernet, wireless card LAN akan memeriksa keadaan jaringan sebelum mengirim paket. Bila jaringan dalam keadaan kosong, maka paket langsung dikirimkan, namun jika dideteksi terdapat data lain yang menggunakan frekuensi radio , maka pengiriman akan menunggu sementara dan nanti akan memeriksanya kembali.
Saat titik akses dari infrastruktur menerima data, akan mengirimkan kembali gelombang radio tersebut namun dengan jangkauan yang lebih jauh lagi ke Pc yang berada pada daerah cangkupannya atau dapat mentransfer data melalui ethernrt cable. Walaupun menggunakan cara kerja yang sama , kecepatan dalam mengirimkan data dan frekuensi yang digunakan oleh wireless LAN berbeda berdasarkan jenis atau pun produk yang dibuat, tergantung standar mana yang digunakan. Tetapi adapter tersebut mengunakan 2 protokol untuk meningkatkan efisiensi dan keamanan dalam pengiriman signal:
Frequency hopping spread spectrum, dimana paket data dibagi dan dikirimkan menggunakan frekuensi yang berbeda-beda. Kecepatan yang dapat ditempuh oleh frekuensi ini sangat tingi dan dengan pemecahan paket data maka sistem ini memberikan keamanan yang dibutuhkan dalam satu jaringan, karena kebanyakan radio tranceiver biasanya tidak dapat mengikutinya.
hanya akan mendengar suara desisan bila mereka menangkap gelombang radio tersebut.
vi. Pengamanan sistem wireless
Dalam pengaturan keamanan jaringan wi-fi terdapat beberapa jenis, antara lain:
WPA Pre-Share Key
WPA RADIUS
WPA2 Pre-Share Key Mixed
WPA2 RADIUS Mixed
RADIUS
WEP
Untuk pemakaina umum dibagi atas NonSecure dan Share Key (Secure). NonSecure
artinya tanpa pengamanan, dimana PC yang memiliki wi-fi dapat mendengar transmisi
sebuah pancaran wi-fi dan langsung masuk ke dalam network. sedangkan share key
adalah alternatif untuk pemakaian kunci atau password. Untuk contoh bila sebuah
network menggunakan WEP. Ketentuan keamanan WEP dibagi menjadi 2, yaitu 40/64
bit 10 Hex character (keamanan lemah) dan 104/128 bit 26 Hex character (keamanan
yang lebih baik). Dalam menggunakan sistem WEP sangat mudah, yaitu setiap PC
mentransmisikan signal wi-fi yang terdapat sebuah network dengan wi-fi yang harus
memiliki WEP yang sama. Caranya cukup mengaktifkan sistem wi-fi pada option
program windows dengan Prefered network yang sama.
Sistem WEP biasanya diaktifkan bila sistem network dari wi-fi memerlukan
pengamanan dan tidak menghendaki sembarang PC masuk tanpa ijin. Dengan kata
lain, kode dari WEP adalah kunci masuk PC pada sistem network yang memiliki
pengamanan. Hal yang sering terlupakan saat mencoba mengkoneksikan ke inetrnet
adalah pemilihan band untuk wireless network, yaitu untuk satu network gunakan band
yang sama. Pemilihan band frekuensi sebenarnya dapat dibuat secara otomatis oleh
hardware, namun mengetahui fungsi dari band dimana sebuah wireless network perlu
