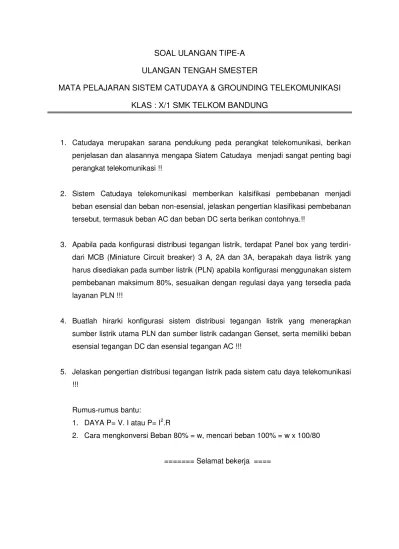

SOAL ULANGAN TIPE-A
ULANGAN TENGAH SMESTER
MATA PELAJARAN SISTEM CATUDAYA & GROUNDING TELEKOMUNIKASI
KLAS : X/1 SMK TELKOM BANDUNG
1. Catudaya merupakan sarana pendukung peda perangkat telekomunikasi, berikan penjelasan dan alasannya mengapa Siatem Catudaya menjadi sangat penting bagi perangkat telekomunikasi !!
2. Sistem Catudaya telekomunikasi memberikan kalsifikasi pembebanan menjadi beban esensial dan beban non-esensial, jelaskan pengertian klasifikasi pembebanan tersebut, termasuk beban AC dan beban DC serta berikan contohnya.!!
3. Apabila pada konfigurasi distribusi tegangan listrik, terdapat Panel box yang terdiri-dari MCB (Miniature Circuit breaker) 3 A, 2A dan 3A, berapakah daya listrik yang harus disediakan pada sumber listrik (PLN) apabila konfigurasi menggunakan sistem pembebanan maksimum 80%, sesuaikan dengan regulasi daya yang tersedia pada layanan PLN !!!
4. Buatlah hirarki konfigurasi sistem distribusi tegangan listrik yang menerapkan sumber listrik utama PLN dan sumber listrik cadangan Genset, serta memiliki beban esensial tegangan DC dan esensial tegangan AC !!!
5. Jelaskan pengertian distribusi tegangan listrik pada sistem catu daya telekomunikasi !!!
Rumus-rumus bantu:
1. DAYA P= V. I atau P= I2.R
2. Cara mengkonversi Beban 80% = w, mencari beban 100% = w x 100/80
SOAL ULANGAN TIPE-B
ULANGAN TENGAH SMESTER
MATA PELAJARAN SISTEM CATUDAYA & GROUNDING TELEKOMUNIKASI
KLAS : X/1 SMK TELKOM BANDUNG
1. Buatlah hirarki konfigurasi sistem distribusi tegangan listrik yang menerapkan sumber listrik utama PLN dan sumber listrik cadangan Genset, serta memiliki beban esensial tegangan DC dan esensial tegangan AC !!!
2. Catudaya merupakan sarana pendukung peda perangkat telekomunikasi, berikan penjelasan dan alasannya mengapa Siatem Catudaya menjadi sangat penting bagi perangkat telekomunikasi !!
3. Sistem Catudaya telekomunikasi memberikan kalsifikasi pembebanan menjadi beban esensial dan beban non-esensial, jelaskan pengertian klasifikasi pembebanan tersebut, termasuk beban AC dan beban DC serta berikan contohnya.!!
4. Apabila pada konfigurasi distribusi tegangan listrik, terdapat Panel box yang terdiri-dari MCB (Miniature Circuit breaker) 3 A, 2A dan 2A, berapakah daya listrik yang harus disediakan pada sumber listrik (PLN) apabila konfigurasi menggunakan sistem pembebanan maksimum 80%, sesuaikan dengan regulasi daya yang tersedia pada layanan PLN !!!
5. Jelaskan pengertian distribusi tegangan listrik pada sistem catu daya telekomunikasi !!!
Rumus-rumus bantu:
1. DAYA P= V. I atau P= I2.R
2. Cara mengkonversi Beban 80% = w, mencari beban 100% = w x 100/80
