Analisa Deformasi Termal pada Evaporator Sistem Desalinasi Air Laut Secara Eksperimental dan Analitik Dengan Bahan Evaporator Stainless Steel

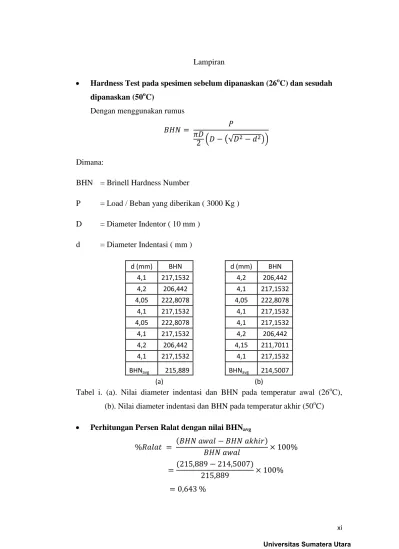

xi Lampiran

 Hardness Test pada spesimen sebelum dipanaskan (26oC) dan sesudah dipanaskan (50oC)

Dengan menggunakan rumus

(√ )

Dimana:

BHN = Brinell Hardness Number

P = Load / Beban yang diberikan ( 3000 Kg )

BHNavg 215,889 BHNavg 214,5007

(a) (b)

Tabel i. (a). Nilai diameter indentasi dan BHN pada temperatur awal (26oC), (b). Nilai diameter indentasi dan BHN pada temperatur akhir (50oC)

 Perhitungan Persen Ralat dengan nilai BHNavg

xii  Micro Test

Pada spesimen stainless steel 304, pemanasan dilakukan dari 26oC sampai 50oC selama 1 jam dan menggunakan media pendingin udara. Hasil dari Micro Test pada spesimen sebelum dan sesudah pemanasan memiliki sifat Cementite. Berikut dilampirkan hasil Micro Test.

Gambar i. Hasil Spesimen sebelum dilakukan Heat Treatment

Gambar ii. Hasil Spesimen setelah dilakukan Heat Treatment

Dapat diambil kesimpulan, pemanasan yang dilakukan sampai pada temperatur 50oC untuk bahan Stainless Steel 304 tidak mengalami deformasi plastis, perubahan hardness yang signifikan dan perubahan mikrostruktur.
