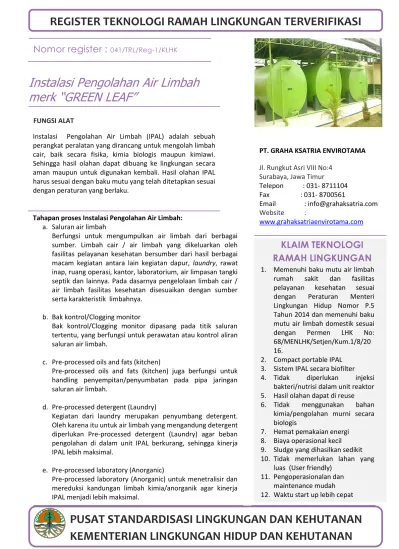

REGISTRASI ALAT/TEKNOLOGI RAMAH LINGKUNGAN
Page 63 of 67
Nomor register :
041/TRL/Reg-1/KLHK
Instalasi Pengolahan Air Limbah
merk “GREEN LEAF”
Tahapan proses Instalasi Pengolahan Air Limbah:
a. Saluran air limbah
Berfungsi untuk mengumpulkan air limbah dari berbagai
sumber. Limbah cair / air limbah yang dikeluarkan oleh
fasilitas pelayanan kesehatan bersumber dari hasil berbagai
macam kegiatan antara lain kegiatan dapur, laundry, rawat
inap, ruang operasi, kantor, laboratorium, air limpasan tangki
septik dan lainnya. Pada dasarnya pengelolaan limbah cair /
air limbah fasilitas kesehatan disesuaikan dengan sumber
serta karakteristik limbahnya.
b. Bak kontrol/Clogging monitor
Bak kontrol/Clogging monitor dipasang pada titik saluran
tertentu, yang berfungsi untuk perawatan atau kontrol aliran
saluran air limbah.
c. Pre-processed oils and fats (kitchen)
Pre-processed oils and fats (kitchen) juga berfungsi untuk
handling penyempitan/penyumbatan pada pipa jaringan
saluran air limbah.
d. Pre-processed detergent (Laundry)
Kegiatan dari laundry merupakan penyumbang detergent.
Oleh karena itu untuk air limbah yang mengandung detergent
diperlukan Pre-processed detergent (Laundry) agar beban
pengolahan di dalam unit IPAL berkurang, sehingga kinerja
IPAL lebih maksimal.
e. Pre-processed laboratory (Anorganic)
Pre-processed laboratory (Anorganic) untuk menetralisir dan
mereduksi kandungan limbah kimia/anorganik agar kinerja
IPAL menjadi lebih maksimal.
FUNGSI ALAT
Instalasi Pengolahan Air Limbah (IPAL) adalah sebuah
perangkat peralatan yang dirancang untuk mengolah limbah
cair, baik secara fisika, kimia biologis maupun kimiawi.
Sehingga hasil olahan dapat dibuang ke lingkungan secara
aman maupun untuk digunakan kembali. Hasil olahan IPAL
harus sesuai dengan baku mutu yang telah ditetapkan sesuai
dengan peraturan yang berlaku.
PT. GRAHA KSATRIA ENVIROTAMA
Jl. Rungkut Asri VIII No:4
Surabaya, Jawa Timur
Telepon
: 031- 8711104
Fax
: 031- 8700561
Email : [email protected]
Website :
www.grahaksatriaenvirotama.com
KLAIM TEKNOLOGI
RAMAH LINGKUNGAN
1. Memenuhi baku mutu air limbah
rumah
sakit
dan
fasilitas
pelayanan
kesehatan
sesuai
dengan
Peraturan
Menteri
Lingkungan Hidup Nomor P.5
Tahun 2014 dan memenuhi baku
mutu air limbah domestik sesuai
dengan
Permen
LHK
No:
68/MENLHK/Setjen/Kum.1/8/20
16.
2. Compact portable IPAL
3. Sistem IPAL secara biofilter
4. Tidak
diperlukan
injeksi
bakteri/nutrisi dalam unit reaktor
5. Hasil olahan dapat di reuse
6. Tidak
menggunakan
bahan
kimia/pengolahan murni secara
biologis
7. Hemat pemakaian energi
8. Biaya operasional kecil
9. Sludge yang dihasilkan sedikit
10. Tidak memerlukan lahan yang
luas (User friendly)
11. Pengoperasionalan dan
maintenance mudah
12. Waktu start up lebih cepat
PUSAT STANDARDISASI LINGKUNGAN DAN KEHUTANAN
KEMENTERIAN LINGKUNGAN HIDUP DAN KEHUTANAN
f. Ekualisasi
Bak ekualisasi juga berfungsi sebagai pengatur debit air
limbah dan penyeragaman konsentrasi zat pencemar air
limbah agar homogen sehingga proses di alat utama (reaktor
biofilter)menjadi lebih stabil.
g. Reaktor Biofilter
Unit Reaktor Biofilter ini merupakan alat utama yang berfungsi
untuk menguraikan polutan air limbah (mereduksi BOD, COD,
Amonia, Detergent, Suspended Solid (SS), Phospate dan
polutan lain). Proses di dalam reaktor biofilter adalah secara
aerobik. Polutan dalam air limbah akan diuraikan oleh
bakteri/biomassa yang melekat pada media piramid dan
membentuk biofilm.
h. Post treatment
post treatment disesuaikan dengan kondisi dan kebutuhan,
berfungsi sebagai final proses handling kotoran halus/mikro
yang terlarut dan juga berfungsi sebagai netralisasi bau,
warna & polutan lainya, sehingga hasil air olahan /treatment
kualitasnya melebihi standart dari baku mutu (air bersih), post
treatment disesuaikan dengan kondisi dan kebutuhan
i. Chlorination system
Berfungsi
sebagai
proses
desinfeksi/netralisasi
mikroorganisme patogen dalam air limbah yang terlarut,
sebelum air hasil olahan dialirkan ke badan air.
j. Kolam ikan
Berfungsi sebagai deteksi mutu output IPAL secara fisik
dengan indikator berupa ikan koi/ikan hias (ikan yang rentan
mati terhadap polutan bila terjadi pencemaran air).
k. Panel control system
Berfungsi sebagai kontrol operasional peralatan penunjang
ipal, yang difungsikan atau sudah disetting secara automatis
(bila dikehendaki juga bisa dioperasikan secara manual).
Dukungan Penyedia Teknologi :
1.
Memberikan garansi IPAL selama 12 (dua belas) bulan sejak
IPAL dioperasikan, untuk kerusakan karena cacat material atau
pengerjaan.
2.
Memberikan Buku Manual dan Prosedur Sistem Operasi (SOP)
untuk mengoperasikan alat.
3.
Memberikan training kepada calon operator sampai dengan
mampu untuk mengoperasikan alat dengan benar.
REGISTRASI ALAT/TEKNOLOGI RAMAH LINGKUNGAN
Page 65 of 67
Spesifikasi Umum Kap 0,21 m3/jam Kap 0,42 m3/jam Kap 0,63 m3/jam Kap 2,08 m3/jam Kap 4,17 m3/jam Kap 6,25 m3/jam Kap 8,33 m3/jam Kap 10,42 m3/jam Kap 16,67 m3/jam Kap 20,83 m3/jam Merk GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF GREEN LEAF Type BF-10 BF-20 BF-30 BF-100 BF-200 BF-300 BF-400 BF-500 BF-800 BF-1000 Kapasitas max tempat tidur 10 tempat tidur 20 tempat tidur 30 tempat tidur 100 tempat tidur 200 tempat tidur 300 tempat tidur 400 tempat tidur 500 tempat tidur 800 tempat tidur 1000 tempat tidur Sistem IPAL System Biofilter System Biofilter System Biofilter System Biofilter System Biofilter System Biofilter System Biofilter System Biofilter System Biofilter System Biofilter Reaktor Utama (Unit reaktor Biofilter)
Reaktor Biofilter Fiber glass Reinforced Plastik, 8-11 mm Fiber glass Reinforced Plastik 8-11mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Fiber glass Reinforced Plastik 8-11 mm Process System Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Reactor separator biofilter Safety unit Anti
overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Anti overflow, anti flowback Air distri butor Multi stage with media Multi stage with media Multi stage with media Multi stage with media Multi stage with media Multi stage with media Multi stage with media Multi stage with media Multi stage with media Multi stage with media Air supply Each stage
reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Each stage reactor direct to media (sparger system) Air supplyer Jet Ejector/Rin g Blower/Ro ot blower Jet Ejector/Ring Blower/Root blower Jet Ejector/Ring Blower/Roo t blower Jet Ejector/Ring Blower/Roo t blower Jet Ejector/Ring Blower/Roo t blower Jet Ejector/Ring Blower/Root blower Jet Ejector/Ring Blower/Roo t blower Jet Ejector/Ring Blower/Root blower Jet Ejector/Rin g Blower/Ro ot blower Jet Ejector/Rin g Blower/Ro ot blower Water supply Multi spray system Multi spray system Multi spray system Multi spray system Multi spray system Multi spray system Multi spray system Multi spray system Multi spray system Multi spray system Unit Defoaming System Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Gas to liquid 62-100 mm Drain system By stop kran
By stop kran By stop kran By stop kran By stop kran By stop kran By stop kran By stop kran By stop kran By stop kran Media Biofilter Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Pyramid dengan porosity 90% lt, surface area 38,8 cm2/bh Susunan media Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Random, semi moving bed Jenis bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri Aero growth, Natural seeding, Tanpa injeksi bakteri
PUSAT STANDARDISASI LINGKUNGAN DAN KEHUTANAN
KEMENTERIAN LINGKUNGAN HIDUP DAN KEHUTANAN
Spesifikasi Umum Kap 0,21 m3/jam Kap 0,42 m3/jam Kap 0,63 m3/jam Kap 2,08 m3/jam Kap 4,17 m3/jam Kap 6,25 m3/jam Kap 8,33 m3/jam Kap 10,42 m3/jam Kap 16,67 m3/jam Kap 20,83 m3/jam Unit Post Treat ment System Odor and colour handling/sc um and solid handling (optional) Odor and colour handling/scu m and solid handling (optional) Odor and colour handling/sc um and solid handling (optional) Odor and colour handling/sc um and solid handling Odor and colour handling/sc um and solid handling Odor and colour handling/sc um and solid handling Odor and colour handling/sc um and solid handling Odor and colour handling/sc um and solid handling Odor and colour handling/s cum and solid handling Odor and colour handling/sc um and solid handling
Prapengolahan Limbah Cair dari Dapur (Pre-processed oils and fats/Kitchen)
Kapasitas 0 – 3 m3/d 0 – 3 m3/d 0 – 4 m3/d 0 – 7 m3/d 0 – 7 m3/d 0 – 7 m3/d 0 – 8 m3/d 0 – 8 m3/d 0 – 9 m3/d 0 – 9 m3/d Material Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Prapengolahan Limbah Cair dari Laundry (Pre-processed detergent/Loundry)
Kapasitas 0 – 3 m3/d 0 – 3 m3/d 0 – 4 m3/d 0 – 7 m3/d 0 – 7 m3/d 0 – 7 m3/d 0 – 8 m3/d 0 – 8 m3/d 0 – 9 m3/d 0 – 9 m3/d Material Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Prapengolahan Limbah Cair dari laboratorium (Pre-processed laboratory/Anorganic)
Kapasitas 0 – 2 m3/d 0 – 2 m3/d 0 – 3 m3/d 0 – 5 m3/d 0 – 5 m3/d 0 – 5 m3/d 0 – 6 m3/d 0 – 6 m3/d 0 – 7 m3/d 0 – 7 m3/d Material Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Fiber glass Reinforced Plastik Alat desinfektan untuk air limbah (Chlorination System)
Type Inline contact/do sing pump Inline contact/dosi ng pump Inline contact/dosi ng pump Inline contact/dosi ng pump Inline contact/dosi ng pump Inline contact/dosi ng pump Inline contact/dos ing pump Inline contact/dosi ng pump Inline contact/do sing pump Inline contact/do sing pump Desinfec-tant
kaporit kaporit kaporit kaporit kaporit kaporit kaporit kaporit kaporit kaporit
Feeder Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik Poly Vinil Chloride/ Fiberglass Reinforced Plastik UV system optional optional optional Stainless
Steel Stainless Steel Stainless Steel Stainless Steel Stainless Steel Stainless Steel Stainless Steel
Supporting Processing Equipment Auto Transfer Pump Submer sible Pump, 1 Phase, 220 V Submer sible Pump, 1 Phase, 220 V Submer sible Pump, 1 Phase, 220 V Submer sible Pump, 1-3 Phase, 220 V-380 V Submer sible Pump, 1-3 Phase, 220 V-380 V Submer sible Pump, 1-3 Phase, 220 V-380 V Submer sible Pump, 1-3 Phase, 220 V-380 V Submer sible Pump, 1-3 Phase, 220 V-380 V Submersibl e Pump, 1-3 Phase, 220 V-380 V Submer sible Pump, 1-3 Phase, 220 V-380 V
