BAB 4 PERANCANGAN DAN EVALUASI Mengidentifikasi Beberapa Tipe Entitas. berjalan, antara lain :

(1)

79

PERANCANGAN DAN EVALUAS I

4.1 Perancangan Sistem Basis Data

4.1.1 Perancangan Basis Data Konseptual

4.1.1.1 Mengidentifikasi Beberapa Tipe Entitas

Tabel berikut merupakan tabel yang menjelaskan entitas-entitas yang menjadi kebutuhan Kompas Gramedia Group of Magazine setelah melalui proses analisis sistem yang sedang berjalan, antara lain :

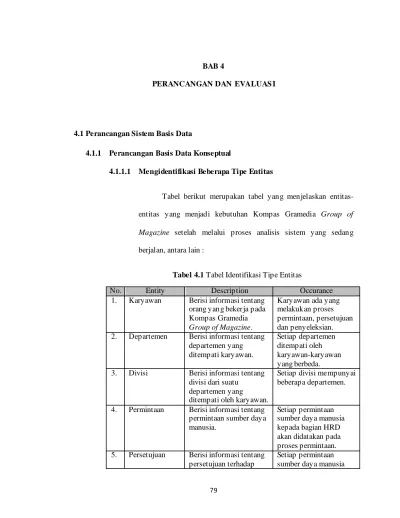

Tabel 4.1 Tabel Identifikasi Tipe Entitas

No. Entity Description Occurance

1. Karyawan Berisi informasi tentang orang yang bekerja pada Kompas Gramedia Group of Magazine.

Karyawan ada yang melakukan proses permintaan, persetujuan dan penyeleksian. 2. Departemen Berisi informasi tentang

departemen yang ditempati karyawan. Setiap departemen ditempati oleh karyawan-karyawan yang berbeda. 3. Divisi Berisi informasi tentang

divisi dari suatu departemen yang

ditempati oleh karyawan.

Setiap divisi mempunyai beberapa departemen.

4. Permintaan Berisi informasi tentang permintaan sumber daya manusia.

Setiap permintaan sumber daya manusia kepada bagian HRD akan didatakan pada proses permintaan. 5. Persetujuan Berisi informasi tentang

persetujuan terhadap

Setiap permintaan sumber daya manusia

(2)

permintaan sumber daya manusia.

harus mendapatkan persetujuan. 6. Lowongan Berisi informasi tentang

lowongan yang dibuka.

Setiap permintaan sumber daya manusia yang telah disetujui akan dibukakan lowongannya. 7. Lamaran Berisi informasi tentang

lamaran dari pelamar terhadap lowongan-lowongan yang tersedia.

Setiap lamaran yang dilakukan oleh pelamar akan disimpan didalam database.

8. Seleksi Berisi informasi tentang tahap penyeleksian yang akan dilalui oleh setiap lamaran.

Setiap lamaran akan melalui tahap seleksi dan apabila ditolak, tidak akan melanjutkan ke seleksi berikutnya. 9. Pelamar Berisi informasi tentang

data-data pribadi tiap pelamar yang ingin melamar.

Setiap resume pelamar dapat digunakan untuk melamar pada semua lowongan yang diinginkan. 10. Kontrak Berisi informasi tentang

kontrak yang akan diberikan kepada pelamar.

Setiap kontrak akan diberikan kepada

pelamar yang telah lulus semua tahap seleksi dan dinilai cocok pada posisi tersebut oleh karyawan. 11. Penempatan Berisi informasi tentang

penempatan pelamar yang telah menyetujui kontrak.

Setiap penempatan berdasarkan pada persetujuan pelamar terhadap kontrak yang diajukan.

4.1.1.2 Mengidentifikasi Beberapa Tipe Hubungan

Tabel berikut merupakan tabel yang menjelaskan entitas-entitas yang menjadi kebutuhan perusahaan setelah melalui proses analisis sistem yang sedang berjalan, antara lain :

(3)

Tabel 4.2 Tabel Identifikasi Beberapa Tipe Hubungan

Entity M ultiplicity Relationship Entity M ultiplicity

Divisi 0..1 M emiliki Departemen 1..*

1..1 M emiliki1 Karyawan 1..*

1..1 M enerima Penempatan 0..*

Departemen 1..1 M empunyai Karyawan 1..*

1..1 M enerima1 Penempatan 0..*

1..1 M engajukan Permintaan 0..*

Karyawan 1..1 M engajukan1 Permintaan 0..*

1..1 M elakukan Persetujuan 0..*

1..1 M embuat Lowongan 0..*

1..1 M emproses Seleksi 0..*

1..1 M emberikan Kontrak 0..* Permintaan 1..* M emerlukan Persetujuan 1..*

0..1 M emunculkan Lowongan 1..1

Persetujuan 1..1 M enginformasikan Karyawan 0..1

Lowongan 1..1 M emunculkan1 Lamaran 0..*

Lamaran 1..* M elewati Seleksi 1..*

1..1 M enghasilkan Kontrak 0..1 Seleksi 0..* M enginformasikan1 Pelamar 0..*

Pelamar 1..1 M elakukan1 Lamaran 0..*

Kontrak 1..1 M enghasilkan1 Penempatan 0..1

1..1 M enginformasikan2 Pelamar 0..1

(4)

Gambar 4.1 Rancangan Awal ERD Konseptual

4.1.1.3 Mengidentifikasi dan Mengasosiasikan Atribut dengan Beberapa Tipe Entitas dan Hubungan

Tabel berikut merupakan tabel yang menunjukkan entitas dengan atribut-atribut yang mendukung data akurat dan deskripsi

(5)

masing-masing kegunaan atribut tersebut dan perkiraan tipe data dan panjang yang akan digunakan dalam basis data :

Tabel 4.3 Tabel Identifikasi Tipe Atribut pada Entitas Entity Attribute Description Data Type

and Volume

Null M ulti-valued Karyawan IDKaryawan Kode unik untuk

mengidentifikasi karyawan

Char(8) NO NO

Nama Nama dari

karyawan

Varchar(50) NO NO Jenis Kelamin Jenis kelamin

dari Karyawan

Varchar(1) NO NO

Alamat Alamat dari

karyawan

Varchar(100) NO NO

TempatLahir Tempat lahir

dari karyawan

Varchar(30) NO NO TanggalLahir Tanggal lahir

dari karyawan

Date NO NO

Email Email dari

Karyawan

Varchar(50) NO NO

Posisi Posisi dari

karyawan

Varchar(50) NO NO StatusKaryawan Status dari

karyawan

Varchar(20) NO NO

Divisi IDDivisi Kode unik untuk

mengidentifikasi divisi

Char(5) NO NO

NamaDivisi Nama dari divisi Varchar(50) NO NO Departemen IDDepartemen Kode unik untuk

mengidentifikasi departemen

Char(5) NO NO

NamaDepartemen Nama dari departemen

Varchar(50) NO NO Permintaan IDPermintaan Kode unik untuk

mengidentifikasi permintaan sumber daya manusia Char(6) NO NO NoPermintaan No dari Permintaan yang diajukan Varchar(40) NO NO TanggalPermintaan Informasi mengenai Date NO NO

(6)

and Volume valued tanggal permintaan sumber daya manusia Posisi Informasi mengenai posisi yang akan diajukan Varchar(50) NO NO

Jumlah Jumlah sumber

daya manusia yang diajukan Integer NO NO Alasan Alasan permintaan sumber daya manusia Varchar(100) NO NO GambaranUmum Gambaran umum mengenai posisi yang diajukan untuk permintaan sumber daya manusia Text NO NO Persyaratan Persyaratan yang sebaiknya dipenuhi oleh pelamar Text NO NO StatusKekaryawanan Status kekaryawanan dari posisi yang diusulkan Varchar(15) NO NO Status Informasi mengenai status persetujuan dari permintaan sumber daya manusia Varchar(1) NO NO

Persetujuan IDPersetujuan Kode unik untuk mengidentifikasi persetujuan Char(4) NO NO JenisPersetujuan Jenis Persetujuan yang diperlukan oleh permintaan Varchar(10) NO NO

(7)

Entity Attribute Description Data Type and Volume Null M ulti-valued mengidentifikasi lowongan yang dibuka

NamaLowongan Nama dari lowongan yang dibuka Varchar(20) NO NO TanggalTerbit Informasi mengenai tanggal lowongan diterbitkan Date NO NO TanggalAkhir Informasi mengenai tanggal lowongan berakhir Date NO NO Deskripsi Informasi mengenai lowongan yang dibuka Text NO NO Syarat Informasi mengenai persyaratan untuk lowongan tersebut Text NO NO

Lamaran IDLamaran Kode unik untuk mengidentifikasi lamaran yang dilakukan pelamar Char(8) NO NO TanggalLamar Informasi mengenai tanggal pelamar melamar lowongan tersebut Date NO NO Status Informasi mengenai status dari lamaran Varchar(15) NO NO

Seleksi IDSeleksi Kode unik untuk mengidentifikasi seleksi

Char(4) NO NO

JenisSeleksi Jenis dari seleksi yang

(8)

and Volume valued dilakukan

Pelamar IDPelamar Kode unik untuk mengidentifikasi pelamar

Char(8) NO NO

Nama Nama dari

pelamar

Varchar(50) NO NO

Email Email dari

pelamar

Varchar(50) NO NO JenisKelamin Jenis kelamin

dari pelamar

Varchar(1) NO NO

Alamat NO

Jalan Jalan dan no tempat pelamar tinggal Varchar(40) NO NO RT No RT tempat pelamar tinggal Varchar(3) NO NO RW No RW tempat pelamar tinggal Varchar(3) NO NO

Kota Kota tempat

pelamar tinggal

Varchar(20) NO NO

Provinsi Provinsi tempat

pelamar tinggal

Varchar(20) NO NO

KodePos Kode pos

tempat pelamar tinggal

Varchar(5) NO NO

NoTelp Nomor telepon

rumah dari pelamar Varchar(15) YES NO NoHP Nomor handphone dari pelamar Varchar(15) NO NO NoKTP Nomor KTP dari pelamar Varchar(16) NO NO

TempatLahir Tempat Lahir

dari pelamar

Varchar(20) NO NO TanggalLahir Tanggal Lahir

dari pelamar Date NO NO Kewarganegaraan Kewarganegaraa n dari pelamar Varchar(20) NO NO StatusPernikahan Status pernikahan dari pelamar Varchar(15) NO NO

Agama Agama dari

pelamar

(9)

Entity Attribute Description Data Type and Volume

Null M ulti-valued

AlamatKTP NO

JalanKTP Jalan dan No tempat tinggal pelamar yang sesuai pada KTP Pelamar Varchar(40) NO NO RTKTP RT tempat tinggal pelamar yang sesuai pada KTP Pelamar Varchar(3) NO NO RWKTP RW tempat tinggal pelamar yang sesuai pada KTP Pelamar Varchar(3) NO NO

KotaKTP Kota yang

sesuai pada KTP pelamar

Varchar(20) NO NO

ProvKTP Provinsi yang

Varchar(20) NO NO

PosKTP Kode Pos yang

Varchar(5) NO NO

EkspektasiGaji Ekspektasi gaji dari pelamar

Varchar(10) NO NO

Kesiapan Waktu kesiapan

pelamar untuk mulai bekerja Varchar(50) NO NO InfoLamaran Informasi darimana pelamar mengetahui lowongan yang ada Varchar(30) NO NO

NamaRelasi Nama dari

Relasi pelamar yang sedang bekerja pada perusahaan ini

Varchar(30) YES NO

PosisiRelasi Posisi dari relasi pelamar yang sedang bekerja

(10)

and Volume valued pada perusahaan ini InformasiTambahan Informasi tambahan tentang pelamar Text YES NO PendidikanFormal YES

JenisPendidikan Jenis pendidikan dari pelamar

Varchar(20) NO YES NamaInstitusi Nama dari

tempat pelamar menuntut ilmu

Varchar(30) NO YES

KotaInstitusi Kota dari institusi tempat pelamar

menuntut ilmu

Varchar(20) NO YES

ProvInstitusi Provinsi dari institusi tempat

pelamar menuntut ilmu

Varchar(20) NO YES

Jurusan Jurusan yang

diambil pelamar

Varchar(20) YES YES

TahunM asuk Tahun pelamar

masuk institusi tersebut

Integer NO YES

TahunKeluar Tahun pelamar

lulus institusi tersebut Integer NO YES Lulus Kelulusan pelamar dari institusi tersebut Varchar(1) NO YES

IPK IPK Pelamar

saat lulus dari institusi tersebut

Numeric(3,2) YES YES

PendidikanInformal YES

JenisPendidikan Jenis dari Pendidikan Informal yang diikuti

Varchar(20) NO YES

NamaLembaga Nama Lembaga

pendidikan informal

Varchar(50) NO YES

Kota Kota dari

pendidikan informal

(11)

Entity Attribute Description Data Type and Volume

Null M ulti-valued

Provinsi Provinsi dari

pendidikan informal

Varchar(20) NO YES

TahunM ulai Tahun mulai

mengikuti pendidikan informal

Integer NO YES

TahunSelesai Tahun selesai mengikuti pendidikan informal

Integer NO YES

Lisensi Lisensi yang

didapat dari pendidikan informal

Varchar(30) YES YES

PengalamanKerja YES NamaPerusahaan Nama perusahaan tempat pelamar bekerja Varchar(50) NO YES

KotaPerusahaan Kota perusahaan tempat pelamar bekerja Varchar(20) NO YES ProvinsiPerusahaan Provinsi perusahaan tempat pelamar bekerja Varchar(20) NO YES

PeriodeM ulai Waktu pelamar mulai bekerja

Date NO YES PeriodeSelesai Waktu pelamar

selesai bekerja

Date NO YES

Posisi Posisi pelamar

sebelumnya ketika bekerja

Varchar(20) NO YES

GajiAkhir Rentang gaji

terakhir yang diterima pelamar pada perusahaan tersebut Varchar(30) NO YES Deskripsi Deskripsi tentang pekerjaan pelamar di Text NO YES

(12)

and Volume valued perusahaan

tersebut

AlasanKeluar Alasan mengapa pelamar keluar

dari perusahaan tersebut

Varchar(30) YES YES

PengalamanOrganisa si

YES

NamaOrganisasi Nama dari organisasi yang diikuti

Varchar(30) NO YES

JenisOrganisasi Jenis organisasi yang diikuti

Varchar(10) NO YES KotaOrganisasi Kota organisasi

tersebut berada Varchar(20) NO YES ProvinsiOrganisasi Provinsi organisasi tersebut berada Varchar(20) NO YES

Posisi Posisi yang

dijabat oleh pelamar

Varchar(20) NO YES

TahunM ulai Tahun M ulai

mengikuti organisasi tersebut

Integer NO YES

TahunSelesai Tahun selesai mengikuti organisasi tersebut Integer NO YES DataKeluarga YES Hubungan Hubungan anggota keluarga dengan pelamar Varchar(10) NO YES

Nama Nama dari

anggota keluarga tersebut

Varchar(20) NO YES

JenisKelamin Jenis kelamin dari anggota

keluarga tersebut

Varchar(1) NO YES

TempatLahir Tempat lahir

dari anggota

(13)

Entity Attribute Description Data Type and Volume Null M ulti-valued keluarga tersebut

TanggalLahir Tanggal lahir dari anggota

keluarga tersebut

Date YES YES

PendidikanTerakhir Pendidikan terakhir dari anggota keluarga tersebut

Varchar(10) YES YES

Pekerjaan Pekerjaan dari

Varchar(20) YES YES

NoHP Nomor handphone dari

Varchar(15) YES YES

Bahasa YES

JenisBahasa Jenis bahasa

yang dikuasai oleh pelamar Varchar(10) NO YES Speaking Penilaian mengenai pengucapan pelamar menggunakan bahasa tersebut Varchar(10) NO YES

Writing Penilaian dalam

hal penulisan pelamar menggunakan bahasa tersebut

Varchar(10) NO YES

Reading Penilaian dalam

hal membaca menggunakan bahasa tersebut Varchar(10) NO YES Understanding Penilaian pelamar dalam mengerti bahasa tersebut Varchar(10) NO YES

(14)

and Volume valued bahasa tersebut

Kontrak IDKontrak Kode unik untuk mengidentifikasi kontrak

Char(8) NO NO

NoKontrak No dari Kontrak yang telah disetujui

Varchar(30) NO NO

Status Status dari

Kontrak tersebut

Varchar(1) NO NO

Tanggal Tanggal kontrak

tersebut diberikan kepada pelamar

Date NO NO

Keterangan Keterangan dari

kontrak

Text NO NO

Penempatan IDPenempatan Kode unik untuk mengidentifikasi penempatan pelamar Char(8) NO NO Posisi Posisi penempatan pelamar tersebut Varchar(20) NO NO Tanggal Tanggal pemberitahuan penempatan kepada pelamar Date NO NO Status Status kekaryawanan pelamar pada posisi tersebut Varchar(20) NO NO

Tabel 4.4 Tabel Identifikasi Tipe Atribut pada Relasi Relation Attribute Description Data Type

and Volume Null M ulti- valued Lamaran-M elewati-Seleksi Tanggal Tanggal seleksi dilakukan Date NO NO

Pesan Pesan yang

dikirimkan kepada pelamar

Text YES NO

(15)

M emerlukan-Persetujuan persetujuan terhadap suatu permintaan Hasil Hasil persetujuan terhadap suatu permintaan Varchar(1) NO NO

Alasan Alasan dari

hasil

persetujuan suatu permintaan

Varchar(50) YES NO

4.1.1.4 Menentukan Beberapa Domain Atribut

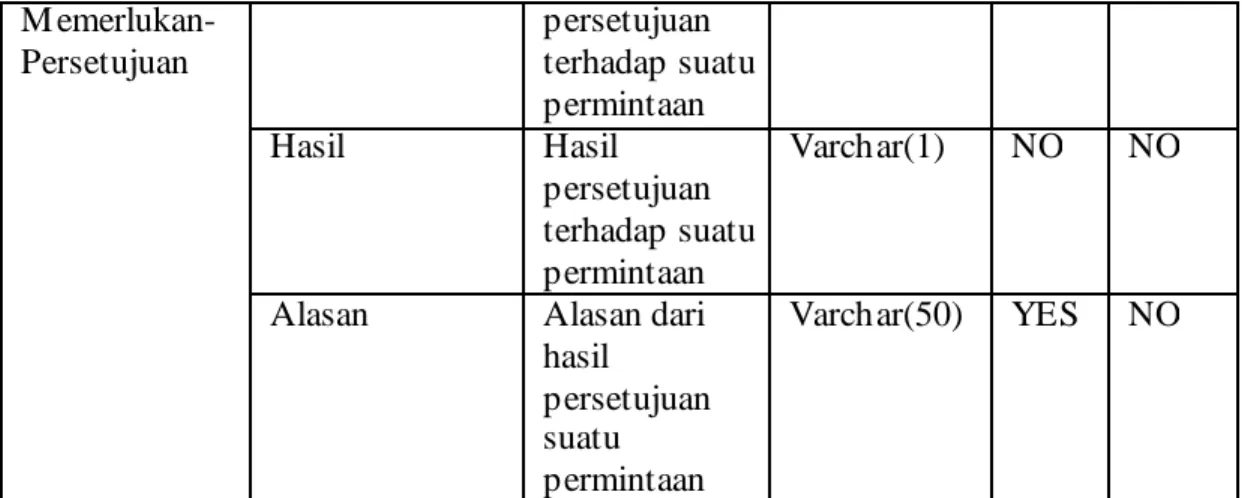

Tabel 4.5 Tabel Identifikasi Domain Atribut pada Entitas No. Entity Attribute Attribute Domain 1. Karyawan IDKaryawan Char(8), Format :

EM [0-9][0-9][0-9][0-9][0-9][0-9]

Nama Varchar(50) Jenis Kelamin Varchar(1)

Alamat Varchar(100) TempatLahir Varchar(30)

TanggalLahir Date, Format : dd/mm/yyyy

Email Varchar(50) Posisi Varchar(50) StatusKaryawan Varchar(20)

2. Divisi IDDivisi Char(5), Format :

DI[0-9][0-9][0-9] NamaDivisi Varchar(50) 3. Departemen IDDepartemen Char(5), Format :

DE[0-9][0-9][0-9]

NamaDepartemen Varchar(50) 4. Permintaan IDPermintaan Char(6), Format :

RE[0-9][0-9][0-9][0-9] NoPermintaan Varchar(40), Format [0-9][0- 9]/HRD/REC/9]-

(16)

9] [0-9][0- [0-9][0-9]/Form_

Permintaan_SDM TanggalPermintaan Date, Format :

dd/mm/yyyy Posisi Varchar(50) Jumlah Integer Alasan Varchar(100) GambaranUmum Text Persyaratan Text StatusKekaryawanan Varchar(15) Status Varchar(1) 5. Persetujuan IDPersetujuan Char(4), Format :

AG[0-9][0-9] JenisPersetujuan Varchar(10) 6. Lowongan IDLowongan Char(8), Format :

VA[0-9][0-9][0-9][0-9][0-9][0-9] NamaLowongan Varchar(20) TanggalTerbit Date, Format :

dd/mm/yyyy TanggalAkhir Date, Format :

dd/mm/yyyy Deskripsi Text Syarat Text 7. Lamaran IDLamaran Char(8), Format :

AL[0-9][0-9][0-9][0-9][0-9][0-9] TanggalLamar Date, Format :

dd/mm/yyyy

Status Varchar(15) 8. Seleksi IDSeleksi Char(4), Format :

SE[0-9][0-9]

JenisSeleksi Varchar(15) 9. Pelamar IDPelamar Char(8), Format :

AP[0-9][0-9][0-9][0-9][0-9][0-9] Nama Varchar(50) Email Varchar(50) JenisKelamin Varchar(1) Alamat Jalan Varchar(40) RT Varchar(3) RW Varchar(3)

(17)

No. Entity Attribute Attribute Domain Kota Varchar(20) Provinsi Varchar(20) KodePos Varchar(5) NoTelp Varchar(15) NoHP Varchar(15) NoKTP Varchar(16) TempatLahir Varchar(20) TanggalLahir Date, Format :

dd/mm/yyyy Kewarganegaraan Varchar(20) StatusPernikahan Varchar(15) Agama Varchar(15) AlamatKTP JalanKTP Varchar(40) RTKTP Varchar(3) RWKTP Varchar(3) KotaKTP Varchar(20) ProvKTP Varchar(20) PosKTP Varchar(5) EkspektasiGaji Varchar(10) Kesiapan Varchar(50) InfoLamaran Varchar(30) NamaRelasi Varchar(30) PosisiRelasi Varchar(30) InformasiTambahan Text PendidikanFormal JenisPendidikan Varchar(20) NamaInstitusi Varchar(30) KotaInstitusi Varchar(20) ProvInstitusi Varchar(20) Jurusan Varchar(20) TahunM asuk Date, Format :

yyyy

TahunKeluar Date, Format : yyyy Lulus Varchar(1) IPK Numeric(3,2) PendidikanInformal JenisPendidikan Varchar(20) NamaLembaga Varchar(50) Kota Varchar(20) Provinsi Varchar(20) TahunM ulai Date, Format :

(18)

TahunSelesai Date, Format : yyyy Lisensi Varchar(30) PengalamanKerja NamaPerusahaan Varchar(50) KotaPerusahaan Varchar(20) ProvinsiPerusahaan Varchar(20) PeriodeM ulai Date, Format :

mm/yyyy PeriodeSelesai Date, Format :

mm/yyyy Posisi Varchar(20) GajiAkhir Varchar(30) Deskripsi Text AlasanKeluar Varchar(30) PengalamanOrganisasi NamaOrganisasi Varchar(30) JenisOrganisasi Varchar(10) KotaOrganisasi Varchar(20) ProvinsiOrganisasi Varchar(20) Posisi Varchar(20) TahunM ulai Date, Format :

yyyy

TahunSelesai Date, Format : yyyy DataKeluarga Hubungan Varchar(10) Nama Varchar(20) JenisKelamin Varchar(1) TempatLahir Varchar(20) TanggalLahir Date, Format :

dd/mm/yyyy PendidikanTerakhir Varchar(10) Pekerjaan Varchar(20) NoHP Varchar(15) Bahasa JenisBahasa Varchar(10) Speaking Varchar(10) Writing Varchar(10) Reading Varchar(10) Understanding Varchar(10) Keterangan Varchar(50) 10. Kontrak IDKontrak Char(8), Format :

(19)

CO[0-9][0-9][0-No. Entity Attribute Attribute Domain 9][0-9][0-9][0-9] NoKontrak Varchar(30), Format : [0- 9][0- 9]/HRD/REC/9]9]-9] 9] 9] [0-9]/SPK-[A-C] Status Varchar(1), Format : A / R

Tanggal Date, Format : dd/mm/yyyy Keterangan Text 11. Penempatan IDPenempatan Char(8), Format :

PL[0-9][0-9][0-9][0-9][0-9][0-9]

Posisi Varchar(20) Tanggal Date, Format :

dd/mm/yyyy

Status Varchar(20)

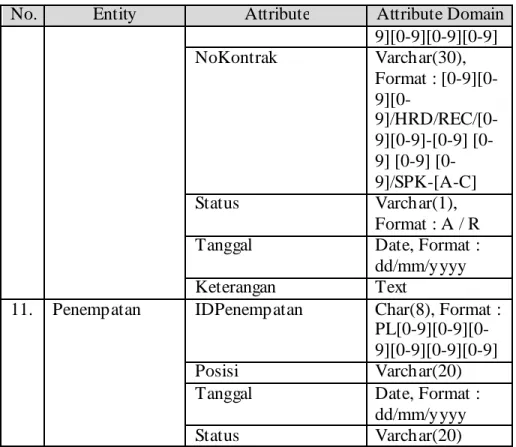

Tabel 4.6 Tabel Identifikasi Domain Atribut pada Relasi

No. Relation Attribute Attribute

Domain 1. Lamaran-M

elewati-Seleksi

Tanggal Date, Format : dd/mm/yyyy

Pesan Text 2.

Permintaan-M emerlukan-Persetujuan

Tanggal Date, Format : dd/mm/yyyy

Hasil Varchar(1), Format : A / R

(20)

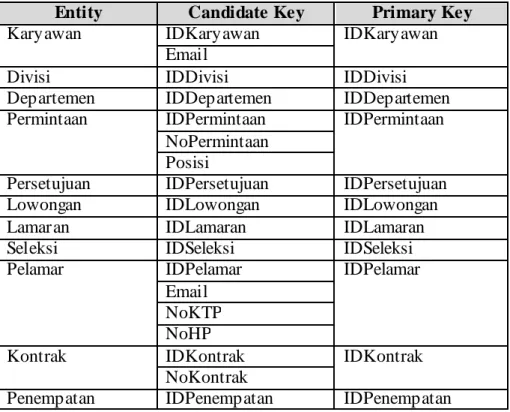

Tabel 4.7 Tabel M enentukan Primary Key

Entity Candidate Key Primary Key Karyawan IDKaryawan IDKaryawan

Email

Divisi IDDivisi IDDivisi

Departemen IDDepartemen IDDepartemen Permintaan IDPermintaan IDPermintaan

NoPermintaan Posisi

Persetujuan IDPersetujuan IDPersetujuan Lowongan IDLowongan IDLowongan Lamaran IDLamaran IDLamaran Seleksi IDSeleksi IDSeleksi Pelamar IDPelamar IDPelamar

Email NoKTP NoHP

Kontrak IDKontrak IDKontrak NoKontrak

(21)

Gambar 4.2 Rancangan ERD Konseptual dengan Primary Key

4.1.1.6 Mempertimbangkan Penggunaan Konsep-Konsep Pemodelan yang Disempurnakan (Optional Step)

Langkah ini mempertimbangkan penggunaan konsep pemodelan yang disempurnakan (enchanced modeling), seperti

(22)

perancangan ini, tidak digunakan konsep enchanced modeling.

4.1.1.7 Memeriksa Model untuk Redundansi

Langkah ini berfungsi untuk memeriksa model konseptual agar menghindari adanya informasi yang redundan. Terdapat dua langkah dalam tahap ini yaitu :

1. Memeriksa One-to-One Relationship

Tabel 4.8 Tabel Identifikasi Hubungan One-to-One

No. Pemeriksaan Redundansi

1. Hubungan antara Lamaran dan Kontrak

Setiap Lamaran dapat menghasilkan kontrak sehingga kedua entitas ini tidak dapat disatukan.

2. Hubungan antara Persetujuan dan Karyawan

Setiap Persetujuan dapat menginformasikan kepada Karyawan yang bersangkutan sehingga kedua entitas ini tidak dapat disatukan.

(23)

No. Pemeriksaan Redundansi 3. Hubungan antara Permintaan dan Lowongan

Setiap Permintaan akan memunculkan suatu Lowongan sehingga kedua entitas ini tidak dapat disatukan.

4. Hubungan antara Kontrak dan Pelamar

Setiap Kontrak dapat menginformasikan kepada pelamar yang bersangkutan sehingga kedua entitas ini tidak dapat disatukan. 5. Hubungan antara Kontrak dan Penempatan

Setiap Kontrak dapat menghasilkan sebuah penempatan sehingga kedua entitas ini tidak dapat disatukan.

6. Hubungan antara Penempatan dan Pelamar

Setiap Penempatan dapat menginformasikan kepada pelamar yang bersangkutan sehingga kedua entitas ini tidak disatukan.

(24)

Tabel 4.9 Tabel Identifikasian Hubungan yang Redundan

No. Hubungan Yang Redundan

1. Hubungan antara Divisi, Departemen dan Karyawan

Awal :

Hubungan ‘M emiliki1’ pada Divisi dan Karyawan redundan karena data Divisi yang memiliki Karyawan dapat dilihat melalui hubungan dengan Departemen.

Akhir :

2. Hubungan antara Divisi, Departemen dan Penempatan Awal :

(25)

No. Hubungan Yang Redundan

Hubungan ‘M enerima’ antara Divisi dan Penempatan redundan karena data Divisi yang menerima penempatan dapat dilihat melalui hubungan dengan departemen.

Akhir :

3. Hubungan antara Karyawan, Permintaan dan Persetujuan

Awal :

Hubungan ‘M enginformasikan’ antara Karyawan dan Persetujuan redundan karena data karyawan yang

diinformasikan persetujuan dapat dilihat melalui hubungan dengan permintaan.

(26)

Akhir :

4. Hubungan antara Pelamar, Lamaran dan Seleksi Awal :

Hubungan ‘M enginformasikan1’ antara Pelamar dan Seleksi redundan karena data Pelamar yang diinformasikan tentang seleksi dapat dilihat melalui hubungan dengan Lamaran. Akhir :

(27)

5. Hubungan antara Pelamar, Lamaran dan Kontrak

Awal :

Hubungan ‘M enginformasikan2’ antara Pelamar dan Kontrak redundan karena data Pelamar yang diinformasikan tentang kontrak dapat dilihat melalui hubungan dengan Lamaran.

Akhir :

6. Hubungan antara Pelamar, Lamaran, Kontrak dan Penempatan Awal :

(28)

Pelamar redundan karena Pelamar yang diinformasikan tentang penempatan dapat dilihat melalui hubungan dengan Lamaran dan Kontrak.

Akhir :

7. Hubungan antara Departemen, Permintaan, Lowongan, Lamaran, Kontrak dan Penempatan

Awal :

Hubungan ‘M enerima1’ antara Penempatan dan Departemen redundan karena departemen yang akan ditempati oleh karyawan baru dapat dilihat dari hubungan dengan Kontrak, Lamaran, Lowongan dan Permintaan.

(29)

(30)

Gambar 4.3 Rancangan M odel Konseptual setelah Penghilangan Redundansi

4.1.1.8 Memvalidasi Model Konseptual Terhadap Transaksi Pengguna A. Mendeskripsikan Transaksi

Pada pendekatan pertama, diperiksa apakah semua informasi (entitas, hubungan antar entitas dan atributnya) yang dibutuhkan oleh setiap transaksi tersedia model, dengan

(31)

mendokumentasikan deskripsi setiap kebutuhan transaksi. Adapun transaksi-transaksi yang ada akan dibahas di bawah ini adalah :

a. M enampilkan daftar departemen-departemen yang berada pada suatu divisi.

b. M enampilkan daftar karyawan yang berada pada departemen atau divisi tertentu.

c. M enampilkan seluruh data karyawan.

d. M enampilkan daftar permintaan yang diajukan oleh karyawan.

e. M enampilkan semua persetujuan dari suatu permintaan.

f. M enampilkan persetujuan-persetujuan yang dilakukan oleh karyawan.

g. M enampilkan lowongan yang dibuka oleh karyawan

h. M enampilkan lamaran yang masuk berdasarkan lowongan tertentu.

i. M enampilkan lamaran yang dilamar oleh pelamar.

j. M enampilkan informasi yang dimiliki oleh seorang pelamar. k. M enampilkan jumlah lamaran yang masuk per tahun.

l. M enampilkan tahap penyeleksian terhadap suatu lamaran. m. M enampilkan tahap penyeleksian yang diproses oleh

karyawan.

n. M enampilkan kontrak yang dihasilkan dari suatu lamaran. o. M enampilkan penempatan yang dihasilkan dari suatu kontrak.

(32)

q. M enampilkan data permintaan yang diajukan oleh suatu departemen.

r. M enampilkan lowongan yang dibuat berdasarkan permintaan. B. Menggunakan Jalur-Jalur Transaksi

Gambar 4.4 Rancangan M odel Konseptual dengan Panah Transaksi

(33)

4.1.1.9 Memeriksa Kembali Model Data Konseptual dengan Pengguna

Setelah meninjau ulang model data konseptual dengan pengguna maka dapat disimpulkan bahwa model data konseptual yang dibuat sudah sesuai dengan kebutuhan pengguna.

4.1.2 Perancangan Basis Data Logikal

4.1.2.1 Menghilangkan Fitur-fitur yang Tidak Kompatibel dengan Model Relasional (Optional Step)

a. M enghilangkan many-to-many (*:*) binary relationship types Hubungan many-to-many (*:*) antara Permintaan dan Persetujuan akan menghasilkan entitas baru dengan nama DetailPersetujuan.

menjadi :

Gambar 4.5 Hubungan Many-to-Many antara Permintaan dan

(34)

-Hubungan many-to-many (*:*) antara Lamaran dan Seleksi akan menghasilkan entitas baru dengan nama DetailSeleksi.

menjadi :

Gambar 4.6 Hubungan Many-to-Many antara Lamaran dan Seleksi

b. M enghilangkan many-to-many (*:*) recursive relationship types Dalam model data konseptual lokal yang telah dibangun, tidak terdapat tipe hubungan rekursif many-to-many (*:*).

c. M enghilangkan complex relationship types

Dalam model data konseptual lokal yang telah dibangun, tidak terdapat tipe hubungan yang kompleks.

d. M enghilangkan multi-valued attributes

Dalam model data konseptual lokal yang telah dibangun, terdapat tipe hubungan multi-valued pada entitas pelamar. Untuk

(35)

menanggulangi multi-valued attributes tersebut, maka dimunculkan entitas dengan relasi yang merepresentasikan hubungan multi-valued attributes dengan menambahkan primary key pada entitas baru tersebut.

Gambar 4.7 Penghilangan Multi-valued Attributes pada Entitas Pelamar

4.1.2.2 Memperoleh Hubungan untuk Local Logical Data Model

1.Identifikasi Entitas Kuat (Strong Entity)

Himpunan entitas yang dilibatkan dalam ERD adalah himpunan entitas kuat/ bebas. Himpunan entitas demikian tidak

(36)

Yang termasuk dalam entitas kuat adalah :

a. Karyawan ( IDKaryawan, Nama, JenisKelamin, Alamat, TempatLahir, TanggalLahir, Email, Posisi, StatusKaryawan) Primary Key IDKaryawan

b. Divisi (IDDivisi, NamaDivisi) Primary Key IDDivisi

c. Departemen (IDDepartemen, NamaDepartemen) Primary Key IDDepartemen

d. Permintaan (IDPermintaan, NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan, GambaranUmum, Persyaratan, StatusKekaryawanan, Status) Primary Key IDPermintaan

e. Persetujuan (IDPersetujuan, JenisPersetujuan) Primary Key IDPersetujuan

f. Lowongan (IDLowongan, NamaLowongan, TanggalTerbit, TanggalAkhir, Deskripsi, Syarat)

Primary Key IDLowongan

g. Lamaran (IDLamaran, TanggalLamaran, Status) Primary Key IDLamaran

h. Seleksi (IDSeleksi, JenisSeleksi) Primary Key ID Seleksi

i. Pelamar (IDPelamar, Nama, Email, JenisKelamin, Jalan, RT, RW, Kota, Provinsi, KodePos, NoTelp, NoHP, NoKTP,

(37)

TempatLahir, TanggalLahir, Kewarganegaraan, StatusPernikahan, Agama, JalanKTP, RTKTP, RWKTP, KotaKTP, ProvKTP, PosKTP, EkspektasiGaji, Kesiapan,

InfoLamaran, NamaRelasi, PosisiRelasi, InformasiTambahan)

Primary Key IDPelamar

j. Kontrak (IDKontrak, NoKontrak, Status, Tanggal, Keterangan)

Primary Key IDKontrak

k. Penempatan (IDPenempatan, Posisi, Tanggal, Status) Primary Key IDPenempatan

2.Identifikasi Entitas Lemah (Weak Entity)

Untuk entitas lemah pada model data, dibuat hubungan yang mengandung semua atribut sederhana dari entitas tersebut. Yang termasuk dalam entitas lemah adalah :

a. DetailSeleksi (Tanggal, Pesan)

Primary Key belum ada sampai tahap ini. b. DetailPersetujuan ( Tanggal, Hasil, Alasan)

Primary Key belum ada sampai tahap ini.

c. PengalamanKerja (IDPengalamanKerja, NamaPerusahaan, KotaPerusahaan, ProvinsiPerusahaan, PeriodeM ulai, PeriodeSelesai, Posisi, GajiAkhir, Deskripsi, AlasanKeluar) Primary Key IDPengalamanKerja

(38)

NamaOrganisasi, JenisOrganisasi, KotaOrganisasi, ProvinsiOrganisasi, Posisi, TahunM ulai, TahunSelesai)

Primary Key IDPengalamanOrganisasi

e. PendidikanFormal (IDPendidikanFormal, JenisPendidikan, NamaInstitusi, KotaInstitusi, ProvInstitusi, Jurusan, TahunM asuk, TahunKeluar, Lulus, IPK)

Primary Key IDPendidikanFormal

f. PendidikanInformal (IDPendidikanInformal, JenisPendidikan, NamaLembaga, Kota, Provinsi,

TahunM ulai, TahunSelesai, Lisensi) Primary Key IDPendidikanInformal

g. DataKeluarga (IDDataKeluarga, Hubungan, Nama, JenisKelamin, TempatLahir, TanggalLahir, PendidikanTerakhir, Pekerjaan, NoHP)

Primary Key IDDataKeluarga

h. Bahasa (IDBahasa, JenisBahasa, Speaking, Writing, Reading, Understanding, Keterangan)

Primary Key IDBahasa

3.Tipe Relasional Binary One-to-Many (1:*)

Untuk setiap hubungan Binary One-to-Many (1:*), entitas pada ‘sisi satu’ dari hubungan antar entitas disebut entitas parent dan entitas pada ‘sisi banyak’ disebut entitas

(39)

child. Dalam merepresentasikan hubungan ini diletakkan salinan atribut primary key dari entitas parent ke dalam hubungan yang merepresentasikan entitas child, sebagai foreign key.

a. Relasi antara entitas Divisi dan entitas Departemen menghasilkan posting IDDivisi ke entitas Departemen.

Divisi (IDDivisi, NamaDivisi) Primary Key IDDivisi

Departemen (IDDepartemen, NamaDepartemen, IDDivisi) Primary Key IDDepartemen Foreign Key IDDivisi references Divisi (IDDivisi)

(40)

b. Relasi antara entitas Departemen dan entitas Karyawan menghasilkan posting IDDepartemen ke entitas Karyawan.

Karyawan (IDKaryawan, Nama, Jenis Kelamin, Alamat,

TempatLahir, TanggalLahir, Email, Posisi, StatusKaryawan,

IDDepartemen)

Primary Key IDKaryawan Foreign Key IDDepartemen references

Departemen (IDDepartemen) Departemen (IDDepartemen,

NamaDepartemen, IDDivisi) Primary Key IDDepartemen Foreign Key IDDivisi references Divisi (IDDivisi)

(41)

c. Relasi antara entitas Departemen dan entitas Penempatan menghasilkan posting IDDepartemen ke entitas Penempatan.

Permintaan (IDPermintaan,

NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan, GambaranUmum,

Persyaratan, StatusKekaryawanan, Status, IDDepartemen)

Primary Key IDPermintaan Foreign Key IDDepartemen references

Departemen (IDDepartemen)

Departemen (IDDepartemen, NamaDepartemen, IDDivisi) Primary Key IDDepartemen Foreign Key IDDivisi references Divisi (IDDivisi)

(42)

d. Relasi antara entitas Karyawan dan entitas Permintaan menghasilkan posting IDKaryawan ke entitas Permintaan.

Permintaan (IDPermintaan, NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan, GambaranUmum, Persyaratan, StatusKekaryawanan, Status, IDDepartemen, IDKaryawan) Primary Key IDPermintaan

Foreign Key IDDepartemen references

Foreign Key IDKaryawan references

Karyawan (IDKaryawan)

Karyawan (IDKaryawan, Nama, Jenis Kelamin, Alamat,

IDDepartemen)

(43)

e. Relasi antara entitas Karyawan dan entitas Persetujuan menghasilkan posting IDKaryawan ke entitas Persetujuan.

Persetujuan (IDPersetujuan, JenisPersetujuan, IDKaryawan) Primary Key IDPersetujuan Foreign Key IDKaryawan references

Karyawan (IDKaryawan, Nama, JenisKelamin, Alamat,

IDDepartemen)

(44)

f. Relasi antara entitas Karyawan dan entitas Lowongan menghasilkan posting IDKaryawan ke entitas Lowongan.

Lowongan (IDLowongan, NamaLowongan, TanggalTerbit, TanggalAkhir, Deskripsi, Syarat, IDKaryawan)

Primary Key IDLowongan Foreign Key IDKaryawan references

Karyawan (IDKaryawan, Nama, JenisKelamin, Alamat,

IDDepartemen)

(45)

g. Relasi antara entitas Karyawan dan entitas Seleksi menghasilkan posting IDKaryawan ke entitas Seleksi.

Post IDKaryawan ke S eleksi untuk model 1:* hubungan memproses

Seleksi (IDSeleksi, JenisSeleksi, IDKaryawan)

Primary Key ID Seleksi Foreign Key IDKaryawan references

IDDepartemen)

(46)

h. Relasi antara entitas Karyawan dan entitas Kontrak menghasilkan posting IDKaryawan ke entitas Kontrak.

Kontrak (IDKontrak, NoKontrak, Status, Tanggal, Keterangan, IDKaryawan)

Primary Key IDKontrak Foreign Key IDKaryawan references

IDDepartemen)

(47)

i. Relasi antara entitas Lowongan dan entitas Lamaran menghasilkan posting IDLowongan ke entitas Lamaran.

Lamaran (IDLamaran, Status TanggalLamaran, IDLowongan) Primary Key IDLamaran

Foreign Key IDLowongan references

Lowongan (IDLowongan)

Lowongan (IDLowongan, NamaLowongan, TanggalTerbit, TanggalAkhir, Deskripsi, Syarat, IDKaryawan)

(48)

j. Relasi antara entitas Pelamar dan entitas Lamaran menghasilkan posting IDPelamar ke entitas Lamaran.

4. Tipe Relasional Binary One-to-One (1:1)

M embangun hubungan untuk merepresentasikan hubungan 1:1 menjadi lebih kompleks karena tidak ada kardinalitas yang

Lamaran (IDLamaran, Status, TanggalLamaran, IDLowongan, IDPelamar)

Primary Key IDLamaran Foreign Key IDLowongan references

Lowongan (IDLowongan) Foreign Key IDPelamar references

Pelamar (IDPelamar) Pelamar (IDPelamar, Nama,

Email, JenisKelamin, Jalan, RT, RW, Kota, Provinsi, KodePos, NoTelp, NoHP, NoKTP, TempatLahir, TanggalLahir, Kewarganegaraan,

StatusPernikahan, Agama, JalanKTP, RTKTP, RWKTP, KotaKTP, ProvKTP, PosKTP, EkspektasiGaji, Kesiapan, InfoLamaran, NamaRelasi,

PosisiRelasi, InformasiTambahan) Primary Key IDPelamar

(49)

membantu untuk mengidentifikasikan entitas parent dan entitas child dalam hubungan. Tetapi dengan participation constraints dapat membantu untuk memutuskan yang terbaik untuk merepresentasikan hubungan dengan menggabungkan entitas-entitas tersebut menjadi satu hubungan atau membangun dua hubungan dan mem-posting salinan primary key dari satu hubungan ke hubungan yang lain. Tiga cara membangun hubungan untuk merepresentasikan participation constraints, antara lain :

• Mandatory participation pada kedua sisi dari hubungan 1:1 • Mandatory participation pada satu sisi dari hubungan 1:1 • Optional participation pada kedua sisi dari hubungan 1:1

Namun, pada hubungan antar entitas dalam model data logikal yang dibangun, hanya terdapat partisipasi mandatory pada satu sisi dari hubungan 1:1. Dengan menggunakan batasan partisipasi, dapat ditentukan entitas parent dan entitas child dalam hubungan 1:1. Entitas yang memiliki optional participation dalam hubungan antar entitas dianggap sebagai entitas parent, sedangkan entitas yang memiliki mandatory participation dalam hubungan antar entitas dianggap sebagai entitas child. Selanjutnya, salinan primary key pada entitas parent diletakkan pada relasi yang merepresentasikan entitas child.

(50)

a. Relasi antara entitas Permintaan dengan entitas Lowongan menghasilkan posting IDPermintaan ke entitas Lowongan.

Lowongan (IDLowongan, NamaLowongan,

TanggalTerbit, TanggalAkhir, Deskripsi, Syarat, IDKaryawan, IDPermintaan)

Foreign Key IDPermintaan references

Permintaan (IDPermintaan)

Permintaan (IDPermintaan, NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan,

GambaranUmum, Persyaratan, StatusKekaryawanan, Status, IDDepartemen, IDKaryawan) Primary Key IDPermintaan Foreign Key IDDepartemen references

(51)

b. Relasi antara entitas Lamaran dengan entitas Kontrak menghasilkan posting IDLamaran ke entitas Kontrak.

Kontrak (IDKontrak, NoKontrak, Status, Tanggal, Keterangan, IDKaryawan, IDLamaran)

Foreign Key IDLamaran references

Lamaran (IDLamaran) Lamaran (IDLamaran, Status,

TanggalLamaran, IDLowongan, IDPelamar)

Pelamar (IDPelamar)

(52)

c. Relasi antara entitas Kontrak dengan entitas Penempatan menghasilkan posting IDKontrak ke entitas Penempatan.

5. Hubungan Rekursif One-to-One (1:1)

Dalam model data konseptual lokal yang telah dibangun, tidak terdapat tipe hubungan yang rekursif one-to-one (1:1) .

Penempatan (IDPenempatan, Posisi, Tanggal, Status, IDKontrak)

Primary Key IDPenempatan Foreign Key IDKontrak references

Kontrak (IDKontrak) Kontrak (IDKontrak, NoKontrak,

Status, Tanggal, Keterangan, IDKaryawan, IDLamaran) Primary Key IDKontrak Foreign Key IDKaryawan references

Lamaran (IDLamaran)

(53)

6. Tipe Relasional Binary Many-to-Many (*:*)

Untuk setiap hubungan binary many-to-many, dibuat sebuah hubungan dan memasukkan semua atribut yang merupakan bagian dari hubungan itu. Salinan atribut primary key dari entitas yang berpartisipasi dalam hubungan tersebut diletakkan dalam relasi baru sebagai foreign key. Foreign key ini juga menjadi primary key dalam hubungan baru.

Berikut ini adalah hasil desain hubungan binary many-to-many (*:*) :

a. Relasi antara entitas Permintaan dan entitas Persetujuan menghasilkan entitas baru, yaitu DetailPersetujuan melalui posting IDPermintaan dan IDPersetujuan.

(54)

NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan,

GambaranUmum, Persyaratan, StatusKekaryawanan, Status, IDDepartemen, IDKaryawan) Primary Key IDPermintaan Foreign Key IDDepartemen references

DetailPersetujuan ( IDPermintaan, IDPersetujuan, Tanggal, Hasil, Alasan) Primary Key IDPermintaan, IDPersetujuan

Foreign Key IDPermintaan references Permintaan (IDPermintaan) Foreign Key IDPersetujuan references Persetujuan (IDPersetujuan)

Persetujuan (IDPersetujuan, JenisPersetujuan, IDKaryawan) Primary Key IDPersetujuan Foreign Key IDKaryawan references

(55)

b. Relasi antara entitas Lamaran dan entitas Seleksi menghasilkan entitas baru, yaitu DetailSeleksi melalui posting IDLamaran dan IDSeleksi.

Lamaran (IDLamaran, Status, TanggalLamaran, IDLowongan, IDPelamar)

Pelamar (IDPelamar)

Seleksi (IDSeleksi, JenisSeleksi, IDKaryawan)

Primary Key ID Seleksi Foreign Key IDKaryawan references

DetailSeleksi (IDLamaran, IDSeleksi, Tanggal, Pesan)

Primary Key IDLamaran, IDSeleksi

Foreign Key IDLamaran references Lamaran (IDLamaran)

(56)

7. Tipe Hubungan Kompleks

Dalam model data konseptual lokal yang telah dibangun, tidak terdapat tipe hubungan yang kompleks.

8. Atribut multi-valued

a. Relasi antara entitas Pelamar dan entitas PendidikanFormal menghasilkan posting IDPelamar ke entitas PendidikanFormal.

PendidikanFormal (IDPendidikanFormal,

JenisPendidikan, NamaInstitusi, KotaInstitusi, ProvInstitusi, Jurusan, TahunM asuk, TahunKeluar, Lulus, IPK, IDPelamar)

Primary Key IDPendidikanFormal Foreign Key IDPelamar

references

(57)

b. Relasi antara entitas Pelamar dan entitas PendidikanInformal menghasilkan posting IDPelamar ke entitas PendidikanInformal.

PendidikanInformal (IDPendidikanInformal,

JenisPendidikan, NamaLembaga, Kota, Provinsi, TahunM ulai, TahunSelesai, Lisensi, IDPelamar) Primary Key IDPendidikanInformal Foreign Key IDPelamar

references

(58)

posting IDPelamar ke entitas Bahasa.

Bahasa (IDBahasa, JenisBahasa, Speaking, Writing, Reading, Understanding, Keterangan, IDPelamar)

Primary Key IDBahasa Foreign Key IDPelamar references

(59)

d. Relasi antara entitas Pelamar dan entitas PengalamanKerja menghasilkan posting IDPelamar ke entitas PengalamanKerja.

PengalamanKerja (IDPengalamanKerja,

NamaPerusahaan, KotaPerusahaan, ProvinsiPerusahaan, PeriodeM ulai, PeriodeSelesai, Posisi, GajiAkhir, Deskripsi, AlasanKeluar, IDPelamar) Primary Key IDPengalamanKerja Foreign Key IDPelamar

references

(60)

PengalamanOrganisasi menghasilkan posting IDPelamar ke entitas PengalamanOrganisasi. PengalamanOrganisasi (IDPengalamanOrganisasi, NamaOrganisasi, JenisOrganisasi, KotaOrganisasi, ProvinsiOrganisasi, Posisi, TahunM ulai, TahunSelesai, IDPelamar)

Primary Key

IDPengalamanOrganisasi Foreign Key IDPelamar references

(61)

f. Relasi antara entitas Pelamar dan entitas DataKeluarga menghasilkan posting IDPelamar ke entitas DataKeluarga.

DataKeluarga (IDDataKeluarga, Hubungan, Nama, JenisKelamin, TempatLahir, TanggalLahir, PendidikanTerakhir, Pekerjaan, NoHP, IDPelamar)

Primary Key IDDataKeluarga Foreign Key IDPelamar references

(62)

Tabel 4.10 Tabel Hasil Relasi

No Relation

1. Divisi (IDDivisi, NamaDivisi) Primary Key IDDivisi

2. Departemen (IDDepartemen, NamaDepartemen, IDDivisi) Primary Key IDDepartemen

Foreign Key IDDivisi references

Divisi (IDDivisi)

3. Karyawan (IDKaryawan, Nama, JenisKelamin, Alamat, TempatLahir, TanggalLahir, Email, Posisi, StatusKaryawan, IDDepartemen)

4. Permintaan (IDPermintaan, NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan, GambaranUmum, Persyaratan,

StatusKekaryawanan, Status, IDDepartemen, IDKaryawan) Primary Key IDPermintaan

Foreign Key IDDepartemen references

Departemen (IDDepartemen) Foreign Key IDKaryawan references

5. Persetujuan (IDPersetujuan, JenisPersetujuan, IDKaryawan) Primary Key IDPersetujuan

6. Lowongan (IDLowongan, NamaLowongan, TanggalTerbit, TanggalAkhir, Deskripsi, Syarat, IDKaryawan, IDPermintaan) Primary Key IDLowongan

Foreign Key IDPermintaan references

Permintaan (IDPermintaan)

7. Lamaran (IDLamaran, Status, TanggalLamaran, IDLowongan, IDPelamar)

(63)

No Relation Foreign Key IDLowongan

references

Pelamar (IDPelamar)

8. Pelamar (IDPelamar, Nama, Email, JenisKelamin, Jalan, RT, RW, Kota, Provinsi, KodePos, NoTelp, NoHP, NoKTP, TempatLahir, TanggalLahir, Kewarganegaraan, StatusPernikahan, Agama, JalanKTP, RTKTP, RWKTP, KotaKTP, ProvKTP, PosKTP, EkspektasiGaji, Kesiapan, InfoLamaran, NamaRelasi, PosisiRelasi, InformasiTambahan)

9. Seleksi (IDSeleksi, JenisSeleksi, IDKaryawan) Primary Key ID Seleksi

10. Kontrak (IDKontrak, NoKontrak, Status, Tanggal, Keterangan, IDKaryawan, IDLamaran)

Karyawan (IDKaryawan) Foreign Key IDLamaran references

Lamaran (IDLamaran)

11. Penempatan (IDPenempatan, Posisi, Tanggal, Status, IDKontrak) Primary Key IDPenempatan

Foreign Key IDKontrak references

Kontrak (IDKontrak)

12. DetailPersetujuan ( IDPermintaan, IDPersetujuan, Tanggal, Hasil, Alasan)

Primary Key IDPermintaan, IDPersetujuan Foreign Key IDPermintaan

references

Permintaan (IDPermintaan) Foreign Key IDPersetujuan references

Persetujuan (IDPersetujuan)

13. DetailSeleksi (IDLamaran, IDSeleksi, Tanggal, Pesan) Primary Key IDLamaran, IDSeleksi

(64)

Lamaran (IDLamaran) Foreign Key IDSeleksi references

Seleksi (IDSeleksi)

14. PendidikanFormal (IDPendidikanFormal, JenisPendidikan, NamaInstitusi, KotaInstitusi, ProvInstitusi, Jurusan, TahunM asuk, TahunKeluar, Lulus, IPK, IDPelamar)

Primary Key IDPendidikanFormal Foreign Key IDPelamar

references

Pelamar (IDPelamar)

15. PendidikanInformal (IDPendidikanInformal, JenisPendidikan, NamaLembaga, Kota, Provinsi, TahunM ulai, TahunSelesai, Lisensi, IDPelamar)

Primary Key IDPendidikanInformal Foreign Key IDPelamar

references

Pelamar (IDPelamar)

16. PengalamanKerja (IDPengalamanKerja, NamaPerusahaan,

KotaPerusahaan, ProvinsiPerusahaan, PeriodeM ulai, PeriodeSelesai, Posisi, GajiAkhir, Deskripsi, AlasanKeluar, IDPelamar)

Primary Key IDPengalamanKerja Foreign Key IDPelamar

references

Pelamar (IDPelamar)

17. PengalamanOrganisasi (IDPengalamanOrganisasi, NamaOrganisasi, JenisOrganisasi, KotaOrganisasi,

ProvinsiOrganisasi, Posisi, TahunM ulai, TahunSelesai, IDPelamar) Primary Key IDPengalamanOrganisasi

Foreign Key IDPelamar references

Pelamar (IDPelamar)

18. Bahasa (IDBahasa, JenisBahasa, Speaking, Writing, Reading, Understanding, Keterangan, IDPelamar)

Primary Key IDBahasa Foreign Key IDPelamar references

Pelamar (IDPelamar)

19. DataKeluarga (IDDataKeluarga, Hubungan, Nama, JenisKelamin, TempatLahir, TanggalLahir, PendidikanTerakhir, Pekerjaan, NoHP, IDPelamar)

Primary Key IDDataKeluarga Foreign Key IDPelamar references

(65)

4.1.2.3 Memvalidasi relasi dengan menggunakan normalisasi

Tujuan dari langkah ini adalah membuat sekecil mungkin terjadinya data redundan, menghindarkan terjadinya data yang tidak konsisten terutama bila dilakukan penghapusan atau penambahan data sebagai akibat adanya data redundan, dan menjamin bahwa identitas label secara tunggal sebagai determinan semua atribut.

Setelah dilakukan pengecekan, tidak ditemukan adanya repeating groups, perhitungan, ketergantungan parsial dan ketergantungan transitif sehingga semua atribut pada masing-masing entitas sudah berada pada kondisi 1NF, 2NF dan 3NF sehingga tidak ada yang perlu dilakukan normalisasi.

4.1.2.4 Memvalidasi Relasi dengan Transaksi Pengguna

Langkah ini bertujuan untuk meyakinkan bahwa relasi-relasi dalam model data logikal mendukung semua transaksi yang diperlukan oleh pengguna. Pada model data logikal yang dibuat, terdapat dua jenis relasi yang harus disesuaikan dengan transaksi pengguna. Tabel dibawah ini merupakan tabel pengidentifikasian relasi yang harus disesuaikan dengan transaksi pengguna :

(66)

DetailPersetujuan.

Awal :

Gambar 4.8 Hubungan awal antara Karyawan, Permintaan,

Persetujuan dan DetailPersetujuan

Hubungan ‘M elakukan’ antara Karyawan dan Persetujuan kurang sesuai dengan transaksi pengguna karena data Karyawan yang menyetujui setiap jenis persetujuan bisa berbeda. Permasalahan ini akan lebih jelas apabila dilihat melalui tabel dibawah ini.

Tabel 4.11 Contoh Tabel Karyawan

IDKaryawan Nama Posisi Departemen

EM 000120 Prasetyo Training & Development Operation Support

DE054 EM 001305 Bonnie Ayu Recruitment & Selection

Officer

DE054 EM 001309 Herawati Recruitment & Selection

Officer

DE054 EM 001600 Johanes Digital Stategist DE113

(67)

IDKaryawan Nama Posisi Departemen EM 010220 Indra Hermawan Deputi GM DE012 EM 062501 Heru Prasadja M anager DE122

EM 063021 Christy M anager DE054

EM 100251 Desmond Deputi GM DE025

Tabel 4.12 Contoh Tabel Permintaan IDPermi ntaan IDDepartem en IDKaryawa n NoPermintaan Tanggal Permintaan Posisi Jum lah RE0001 DE122 EM 062501

01/HRD/REC/01-2011/Form Permintaan SDM 12/01/2011 Java Develo per 3

RE0002 DE113 EM 001600 02/HRD/REC/01-2011/Form Permintaan SDM 23/01/2011 Art Directo r 1

RE0003 DE122 EM 062501 01/HRD/REC/02-2011/Form Permintaan SDM 19/02/2011 iOS Develo per 2

Tabel 4.13 Tabel Persetujuan yang mempunyai atribut IDKaryawan IDPersetujuan IDKaryawan Jenis Persetujuan

AG01 EM 063021 PM anager

AG02 EM 010220 PDeputiGM

Tabel 4.14 Contoh Tabel DetailPersetujuan tanpa IDKaryawan IDPermintaan IDPersetujuan Tanggal Hasil Alasan

RE0001 AG01 16/01/2011 A Permintaan Posisi tersebut diterima

RE0002 AG01 26/01/2011 R Posisi tersebut belum

dibutuhkan

RE0003 AG02 23/02/2011 R Lebih baik mencari Android Developer

(68)

M anager dari departemen masing-masing. Dari tabel diatas, dapat dilihat bahwa semua persetujuan hanya dipertimbangkan oleh dua orang saja, baik permintaan tersebut berasal dari departemen manapun. Hal tersebut tidak sesuai dengan transaksi pengguna sehingga IDKaryawan seharusnya berada pada DetailPersetujuan atau hubungan ‘M elakukan’ dari entitas Karyawan tersebut seharusnya mengarah ke entitas DetailPersetujuan.

Akhir :

Gambar 4.9 Hubungan akhir antara Karyawan, Permintaan,

Persetujuan dan DetailPersetujuan

Tabel 4.15 Contoh Tabel Persetujuan tanpa atribut IDKaryawan IDPersetujuan Jenis Persetujuan

AG01 Pmanager AG02 PdeputiGM

(69)

Tabel 4.16 Contoh Tabel DetailPersetujuan yang mempunyai atribut IDKaryawan IDPermintaan IDPersetujuan IDKaryawan Tanggal Hasil Alasan

RE0001 AG01 EM 062501 16/01/2011 A Permintaan Posisi tersebut diterima

RE0001 AG02 EM 010220 16/01/2011 A Permintaan Posisi tersebut diterima RE0002 AG01 EM 063021 26/01/2011 R Posisi tersebut belum

dibutuhkan

RE0003 AG01 EM 062501 23/02/2011 A Permintaan Posisi tersebut diterima

RE0003 AG02 EM 010220 23/02/2011 R Lebih baik mencari Android Developer

2. Hubungan antara Karyawan, Lamaran, Seleksi dan DetailSeleksi. Awal :

Gambar 4.10 Hubungan awal antara Karyawan, Lamaran, Seleksi dan

DetailSeleksi

Hubungan ‘M emproses’ antara Karyawan dan Seleksi kurang sesuai dengan transaksi pengguna karena data Karyawan yang memproses setiap seleksi bisa berbeda. Permasalahan ini akan lebih jelas apabila dilihat dari tabel.

(70)

IDKaryawan Nama Posisi Departemen EM 000120 Prasetyo Training & Development

Operation Support

DE054 EM 001305 Bonnie Ayu Recruitment & Selection

Officer

DE054 EM 001309 Herawati Recruitment & Selection

Officer

DE054 EM 001600 Johanes Digital Stategist DE113 EM 010220 Indra Hermawan Deputi GM DE012 EM 062501 Heru Prasadja M anager DE122

EM 063021 Christy M anager DE054

EM 100251 Desmond Deputi GM DE025

Tabel 4.18 Contoh Tabel Lamaran

IDLamaran IDPelamar TanggalLamar Status AL025114 AP006144 12/07/2011 Interview

HRD

AL025115 AP014458 12/07/2011 Interview HRD

AL025116 AP001154 12/07/2011 Interview HRD

Tabel 4.19 Contoh Tabel Seleksi yang M empunyai Atribut IDKaryawan IDSeleksi IDKaryawan JenisSeleksi

SE01 EM 001209 InterviewHRD SE02 EM 062501 InterviewUser SE03 EM 063021 TesBidang SE04 EM 001209 Psikotes

Tabel 4.20 Contoh Tabel DetailSeleksi tanpa Atribut IDKaryawan IDLamaran IDSeleksi Tanggal Pesan

AL025114 SE01 22/07/2011 Selamat Anda Lolos ke Tahap

Berikutnya

(71)

ke Tahap Berikutnya

AL025116 SE01 22/07/2011 Terima Kasih telah mendaftar

Pada tabel diatas, dapat dilihat bahwa karyawan yang memproses seleksi HRD hanya satu orang. Hal tersebut tidak sesuai dengan transaksi pengguna karena yang memproses interview HRD tidak hanya satu orang. Sehingga IDKaryawan seharusnya berada pada DetailSeleksi atau hubungan ‘M emproses’ dari entitas Karyawan tersebut seharusnya mengarah ke entitas DetailSeleksi.

Akhir :

Gambar 4.11 Hubungan akhir antara Karyawan, Lamaran,

Seleksi dan DetailSeleksi

Tabel 4.21 Contoh Tabel Jenis Seleksi IDSeleksi JenisSeleksi

SE01 InterviewHRD SE02 InterviewUser SE03 TesBidang SE04 Psikotes

(72)

IDKaryawan

IDLamaran IDSeleksi IDKaryawan Tanggal Pesan AL025114 SE01 EM 001305 22/07/2011 Selamat

Anda Lolos ke

Tahap Berikutnya AL025115 SE01 EM 001309 22/07/2011 Selamat

Anda Lolos ke

Tahap Berikutnya AL025116 SE01 EM 001305 22/07/2011 Terima

Kasih telah mendaftar

4.1.2.5 Mendefinisikan Integrity Constraint

Langkah ini bertujuan untuk mendefinisikan integrity constraints yang disampaikan dalam pandangan sehingga dapat melindungi basis data dari keadaan yang tidak konsisten. Ada 5 macam batasan integritas, yaitu :

1.Required data

Beberapa atribut harus selalu memiliki nilai yang valid, dengan kata lain, atribut tersebut tidak boleh null. Salah satu contohnya adalah setiap karyawan harus memiliki nama, tidak boleh null. Untuk lengkapnya, batasan ini telah diidentifikasikan dalam perancangan konseptual pada langkah ketiga (Lihat tabel 4.3).

(73)

2.Atribut domain constraints

Setiap atribut memiliki domain, yaitu satu set nilai yang valid. Salah satu contohnya adalah jenis kelamin pada pelamar harus berisikan ‘P’ dan ’L’, jadi domain dari jenis atribut jenis kelamin hanya berisikan satu karakter tunggal yang berisikan ‘P’ atau ‘L’. Untuk lengkapnya, batasan ini telah diidentifikasikan dalam perancangan konseptual pada langkah keempat (Lihat tabel 4.5). 3.Multiplicity

Multiplicity merepresentasikan batasan yang terletak pada relasi antara data di dalam database. Contohnya batasan yang mengatur kebutuhan dari sebuah departemen dapat memiliki banyak karyawan dan seorang karyawan bekerja hanya pada satu departemen. Untuk lengkapnya, batasan ini telah diidentifikasikan dalam perancangan konseptual pada langkah kedua (Lihat tabel 4.2).

4.Entity integrity

Primary key dari suatu entitas tidak boleh null. Salah satu contohnya adalah setiap karyawan memiliki IDKaryawan yang tidak boleh null. Untuk lengkapnya, batasan ini telah diidentifikasikan dalam perancangan konseptual pada langkah kelima (Lihat tabel 4.7).

5.Referential Integrity

Integritas referensial berarti jika sebuah foreign key memiliki sebuah nilai, maka nilai tersebut harus merujuk pada tuple yang

(74)

apakah nilai null diijinkan dalam sebuah foreign key. Selanjutnya baru ditentukan cara menjamin adanya integritas referensial dengan menentukan kondisi suatu foreign key dimasukkan, diubah atau dihapus. Berikut ini tabel menentukan integritas referensial :

Tabel 4.23 Tabel Integritas Referensial Divisi (IDDivisi, NamaDivisi)

Primary Key IDDivisi

Departemen (IDDepartemen, NamaDepartemen, IDDivisi) Primary Key IDDepartemen

Foreign Key IDDivisi references Divisi (IDDivisi) ON UPDATE CASCADE ON DELETE NO ACTION Karyawan (IDKaryawan, Nama, JenisKelamin, Alamat, TempatLahir, TanggalLahir, Email, Posisi, StatusKaryawan, IDDepartemen)

Primary Key IDKaryawan

Foreign Key IDDepartemen references Departemen (IDDepartemen)

ON UPDATE CASCADE ON DELETE NO ACTION

Permintaan (IDPermintaan, NoPermintaan, TanggalPermintaan, Posisi, Jumlah, Alasan, GambaranUmum, Persyaratan,

StatusKekaryawanan, Status, IDDepartemen, IDKaryawan) Primary Key IDPermintaan

Foreign Key IDDepartemen references Departemen(IDDepartemen)

ON UPDATE CASCADE ON DELETE NO ACTION

Foreign Key IDKaryawan references Karyawan (IDKaryawan) ON UPDATE CASCADE ON DELETE NO ACTION

Persetujuan (IDPersetujuan, JenisPersetujuan) Primary Key IDPersetujuan

Lowongan (IDLowongan, NamaLowongan, TanggalTerbit, TanggalAkhir, Deskripsi, Syarat, IDKaryawan, IDPermintaan) Primary Key IDLowongan

Foreign Key IDPermintaan references Permintaan (IDPermintaan)

(75)

IDPelamar)

Primary Key IDLamaran

Foreign Key IDLowongan references Lowongan (IDLowongan) ON UPDATE CASCADE ON DELETE NO ACTION

Foreign Key IDPelamar references Pelamar (IDPelamar) ON UPDATE CASCADE ON DELETE NO ACTION

Pelamar (IDPelamar, Nama, Email, JenisKelamin, Jalan, RT, RW, Kota, Provinsi, KodePos, NoTelp, NoHP, NoKTP,

TempatLahir, TanggalLahir, Kewarganegaraan, StatusPernikahan, Agama, JalanKTP, RTKTP, RWKTP, KotaKTP, ProvKTP, PosKTP, EkspektasiGaji, Kesiapan, InfoLamaran, NamaRelasi, PosisiRelasi, InformasiTambahan)

Seleksi (IDSeleksi, JenisSeleksi) Primary Key ID Seleksi

Kontrak (IDKontrak, NoKontrak, Status, Tanggal, Keterangan, IDKaryawan, IDLamaran)

Primary Key IDKontrak

Foreign Key IDLamaran references Lamaran (IDLamaran) ON UPDATE CASCADE ON DELETE NO ACTION

Penempatan (IDPenempatan, Posisi, Tanggal, Status, IDKontrak) Primary Key IDPenempatan

Foreign Key IDKontrak references Kontrak (IDKontrak) ON UPDATE CASCADE ON DELETE NO ACTION DetailPersetujuan ( IDPermintaan, IDPersetujuan, Tanggal, Hasil, Alasan, IDKaryawan)

Primary Key IDPermintaan, IDPersetujuan

Foreign Key IDPermintaan references Permintaan (IDPermintaan)

ON UPDATE CASCADE ON DELETE NO ACTION Foreign Key IDPersetujuan references Persetujuan (IDPersetujuan)

DetailSeleksi (IDLamaran, IDSeleksi, Tanggal, Pesan, IDKaryawan)

Primary Key IDLamaran, IDSeleksi

Foreign Key IDLamaran references Lamaran (IDLamaran) ON UPDATE CASCADE ON DELETE NO ACTION Foreign Key IDSeleksi references Seleksi (IDSeleksi) ON UPDATE CASCADE ON DELETE NO ACTION
