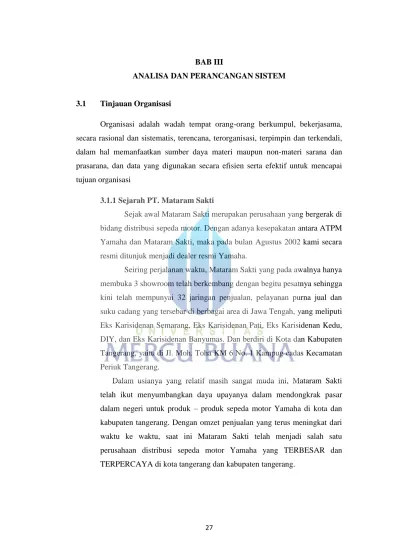

BAB III ANALISA DAN PERANCANGAN SISTEM

(1)

27 3.1 Tinjauan Organisasi

Organisasi adalah wadah tempat orang-orang berkumpul, bekerjasama, secara rasional dan sistematis, terencana, terorganisasi, terpimpin dan terkendali, dalam hal memanfaatkan sumber daya materi maupun non-materi sarana dan prasarana, dan data yang digunakan secara efisien serta efektif untuk mencapai tujuan organisasi

3.1.1 Sejarah PT. Mataram Sakti

Sejak awal Mataram Sakti merupakan perusahaan yang bergerak di bidang distribusi sepeda motor. Dengan adanya kesepakatan antara ATPM Yamaha dan Mataram Sakti, maka pada bulan Agustus 2002 kami secara resmi ditunjuk menjadi dealer resmi Yamaha.

Seiring perjalanan waktu, Mataram Sakti yang pada awalnya hanya membuka 3 showroom telah berkembang dengan begitu pesatnya sehingga kini telah mempunyai 32 jaringan penjualan, pelayanan purna jual dan suku cadang yang tersebar di berbagai area di Jawa Tengah, yang meliputi Eks Karisidenan Semarang, Eks Karisidenan Pati, Eks Karisidenan Kedu, DIY, dan Eks Karisidenan Banyumas. Dan berdiri di Kota dan Kabupaten Tangerang, yaitu di Jl. Moh. Toha KM 6 No. 1 Kampug cadas Kecamatan Periuk Tangerang.

Dalam usianya yang relatif masih sangat muda ini, Mataram Sakti

telah ikut menyumbangkan daya upayanya dalam mendongkrak pasar

dalam negeri untuk produk – produk sepeda motor Yamaha di kota dan

kabupaten tangerang. Dengan omzet penjualan yang terus meningkat dari

waktu ke waktu, saat ini Mataram Sakti telah menjadi salah satu

perusahaan distribusi sepeda motor Yamaha yang TERBESAR dan

TERPERCAYA di kota tangerang dan kabupaten tangerang.

(2)

1. VISI

 Menjadi perusahaan distributor motor, produk dan jasa pendukungnya yang memiliki jaringan pemasaran Terbesar di Indonesia.

 Menjadi perusahaan yang Terpercaya, meliputi sumber daya manusia, keuangan, teknologi & informasi, dan sumber daya fisik.

2. MISI

 Menyediakan pelayanan terbaik bagi konsumen.

 Menyediakan produk dan jasa yang berkualitas.

3.1.2. Struktur Organisasi PT. Mataram Sakti

Setiap organisasi atau perusahaan mempunyai struktur organisasi dan bentuknya tergantung pada tujuan dan operasi dari organisasi tersebut. Salah satu tujuan mempelajari struktur organisasi suatu organisasi adalah untuk mengetahui pembagian tugas, wewenang, dan tanggung jawab dalam organisasi tersebut.

Dalam hal ini PT. Mataram Sakti memiliki stuktur oganisasi seperti berikut :

Pimpinan

Kepala Bagian Persedian

Kepala Bagian Technical

service

Kepala Marketing

Kepala Bagian Administrasi

Bagian Penjualan

Tunai

Bagian Penjualan

Kredit

Gambar 3.1 Struktur Organisasi Perusahaan

(3)

Adapun berikut ini adalah keterangan dari tugas-tugas dan wewenang bagian-bagian yang ada pada PT. Mataram Sakti sesuai dengan struktur organisasi:

1. Pimpinan

Pimpinan adalah seorang yang bertanggung jawab dalam merumuskan perencanaan kebijakan, strategi dan sasaran perusahaan serta bertanggung jawab dalam perkembangan dan pertumbuhan perusahaan dan memiliki wewenang, memeriksa laporan pembelian dan penjualan sehari-hari dan tanggung jawab tertinggi dalam pengambilan keputusan yang berhubungan dengan kegiatan perusahaan.

2. Kepala Marketing

Bertugas mengawasi dan mengkoordinir kegiatan pemasaran dan penjualan unit sepeda motor yang meliputi penjualan langsung (direct salles), penjualan instansi dan penjualan group customer.

Dalam melaksanakan tugasnya, kepala bagian marketing membantu mengawasi pelaksanaan kegiatan pemasaran dan penjualan unit sepeda motor yang dilakukan oleh:

a. Sales Administrator

1) Membantu menyiapkan dokumen yang diperlukan dalam transaksi penjualan

2) Mengelolah dan menyimpan dokumen-dokumen penjualan unit sepeda motor

3) Melakukan pencatatan atas transaksi-transaksi yang terjadi.

b. Counter Sales

1) Melayani penjualan kepada konsumen yang datang langsung ke dealer

2) Melakukan penyiapan dokumen-dokumen penjualan seperti surat

pesanan untuk mendukung kelancaran prosedur.

(4)

c. Salesman

1) Melakukan active selling untuk group customer, instansi pemerintah dan perorangan

2) Melakukan negosiasi dan membuat kontrak penjualan unit sepeda motor untuk group customer dan instansi pemerintah.

d. Surveryor

1) Melakukan pengecekan kecocokan data-data customer kebagian lapangan.

2) Mengolah data-data customer apabila cocok data-data yang disampaikan.

3. Kepala Bagian Persediaan

Bertugas mengawasi dan mengkoordinir kegiatan pemasaran dan penjualan suku cadang (spare part), serta bertugas merencanakan dan melaksanakan administrasi persediaan barang setiap saat,mengotorisasi arus keluar dan masuknya barang.

a. Part Sales Supervisor

bertugas mengawasi dan melaporkan atas penjualan suku cadang yang terjadi berdasarkan dokumen-dokumen yang ada.

b. Part Administrator

bertugas membantu penyiapan dokumen-dokumen spare part yang diperlukan dan menyusun catatan penjualan suku cadang yang terjadi.

4. Kepala Bagian Technical Service

Bertugas dan bertanggung jawab atas kegiatan perbaikan sepeda motor yang meliputi pelayanan bagi konsumen yang datang langsung ke bengkel dan di bantu oleh montir-montir dalam melaksanakan tugasnya.

5. Kepala Bagian Administrasi

Bertugas dan bertanggung jawab untuk mengawasi dan

mengkoordinir penyelenggaraan catatan akutansi dan perpajakan sesuai

dengan sistem dan prosedur yang telah ditetapkan. Kepala bagian ini

(5)

dibantu oleh staf-stafnya yang setiap ada masalah atau transaksi akan melaporkan kepada kepala bagian.

Beberapa tugas yang dilakukan oleh bagian administrasi yaitu :

a. Melaksanakan pengumpulan dan penyimpanan dokumen-dokumen akutansi secara tertib dan aman.

b. Melaksanakan pencatatan dari setiap transaksi yang terjadi berdasarkan dokumen-dokumen yang tersedia

c. Mengawasi transaksi penjualan baik penjualan langsung, penjualan instansi pemerintah atau penjualan group customer

d. Bertanggung jawab atas pengiriman unit sepeda motor kepada konsumen.

e. Mengawasi dan mengkoordinir kegiatan pembuatan surat-surat (STNK dan BPKB) sepeda motor

3.2. Analisa Sistem Berjalan

3.2.1. Use Case Sistem Berjalan

Sistem berjalan yang dimaksud adalah keseluruhan sistem yang ada dalam organisasi yang mana sistem tersebut adalah suatu hal yang menunjang kelancaran dalam lembaga untuk mencapai suatu tujuan yang telah direncanakan

Berikut ini adalah sistem berjalan yang terdapat pada PT. Mataram Sakti :

(6)

Use Case Berjalan Pada PT. Mataram Sakti

Customer

Bagian penjualan Kredit

Surveyor

Leasing

Pimpinan Mengajukan

Penjualan Kredit

Melakukan Pembayaran DP

Melakukan Pembayaran Cicilan

Mengolah Data Survey

Membuat Purchase Order

Mengolah Data Pembayaran

Memeriksa Laporan Cek Persayaratan

Mencatat Data Customer

Membuat Dokumen Transaksi Penjualan

Membuat Laporan Penjualan include

Gambar 3.2 Use Case Diagram Sistem Berjalan

Setiap Use Case dideskripsikan dalam dokumen untuk mendefinisikan bagai mana alur yang harus dilakukan sistem ketika actor mengaktifkan use case. Fungsi dari sistem yang telah digambarkan menggunakan use case diagram pada gambar 3.2 akan dijelaskan secara lebih detail pada bagian tabel use case spesifikasion sebagai berikut :

Tabel 3.1 Skenario Use Case Mengajukan Penjualan Kredit Nama Use Case Mengajukan Penjualan Kredit

Deskripsi Singkat Customer melakukan pengajuan kredit

Actor Customer

Pra Kondisi Sebelum melakukan pengajuan kredit customer terlebih dahulu datang kedaeler

Tindakan Utama Customer melakukan pengajuan kredit kebagian penjualan kredit dan cutomer mengisi from pengajuan kredit

Tindakan Alternatif

-

Pasca Kondisi Data customer diterima oleh bagian penjualan kredit

dan diproses ketahap selanjutnya

(7)

Tabel 3.2 Skenario Use Case Cek Persyaratan Nama Use Case Cek Persyaratan

Deskripsi Singkat Bagian penjualan kredit mengecek persyaratan Actor Bagian Penjualan kredit

Pra Kondisi Sebelum melakukan pengecekan bagian penjualan kredit menerima from pengajuan kredit dari customer Tindakan Utama Bagian penjualan kredit mengecek segala macam

data-data customer Tindakan

Alternatif

-

Pasca Kondisi Setelah melakukan pengecekan bagian penjualan kredit memproses data pengajuan kredit dan ketahap pembayaran dp

Tabel 3.3 Skenario Use Case Melakukan Pembayaran DP Nama Use Case Melakukan Pembayaran DP

Deskripsi Singkat Customer melakukan pembayaran Dp

Actor Customer

Pra Kondisi Sebelum melakukan pembayaran dp data-data customer dicek terlebih dahulu dan diverifikasi oleh bagian penjualan kredit

Tindakan Utama Customer melakukan pembayaran dp berdasarkan data-data yang sudah dverifikasi

Tindakan Alternatif

-

Pasca Kondisi Setelah melakukan pembayaran dp data-dat customer

diproses kebagian surveyor

(8)

Tabel 3.4 Skenario Use Case Mengolah Data Survey Nama Use Case Mengolah Data Survey

Deskripsi Singkat Surveyor mensurvey data customer

Actor Surveyor

Pra Kondisi Sebelum melakukan survey, bagian surveyor mengecek data-data customer terlebih dahulu

Tindakan Utama Serveyor melakukan survey berdasarkan data customer yang telah diterima mengenai keaslian data Tindakan

Alternatif

-

Pasca Kondisi Surveyor membuat laporan hasil survey

Tabel 3.5 Skenario Use Case Mencatat Data Customer Nama Use Case Mencatat Data Customer

Deskripsi Singkat Bagian penjualan kredit mencatat data customer yang melakukan pengajuan kredit

Actor Bagian Penjualan Kredit

Pra Kondisi Sebelum mencata data customer, bagian penjualan kredit melihat from pengajuan kredit yang di isi oleh customer

Tindakan Utama Bagian penjualan kredit mencatat data penjualan kredit yang di ajukan oleh customer sebagai data transaksi

Tindakan Alternatif

-

Pasca Kondisi Setelah pengajuan kredit disetujui dan data customer

telah selesai dilakukan maka data akan diproses untuk

transaksi selanjutnya

(9)

Tabel 3.6 Skenario Use Case Membuat Purchase Order Nama Use Case Membuat Purchase Order

Deskripsi Singkat Leasing membuat purchase oredr

Actor Leasing

Pra Kondisi Sebelum leasing membuat purchase order, leasing melihat kelengkapan data yang telah dibuat oleh bagian penjualan kredit dan surveyor

Tindakan Utama Leasing membuat purchase order setelah survey dilakukan oleh surveyor dan laporan hasil survey diterima

Tindakan Alternatif

-

Pasca Kondisi Leasing membuat laporan purchase order

Tabel 3.7 Skenario Use Case Melakukan Pembayaran Cicilan Nama Use Case Melakukan Pembayaran Cicilan

Deskripsi Singkat Customer melakukan pembayaran cicilan kepada bagian penjualan kredit

Actor Customer

Pra Kondisi Sebelum melakukan pembayaran cicilan customer melihat data yang telah dibuat bagian penjualan kredit untuk mengetahui jumlah pembayaran cicilan yang harus dibayar

Tindakan Utama Customer melakukan pembayaran cicilan sesuai dengan jumlah cicilan yang akan diambil kepada bagian penjualan kredit

Tindakan Alternatif

-

Pasca Kondisi Customer aka menerima bukti pembayaran cicilan

yang telah dibayarakan dari bagian penjualan kredit

(10)

Tabel 3.8 Skenario Use Case Membuat Dokumen Transaksi Penjualan Kredit

Nama Use Case Membuat Dokumen Transaksi Penjualan Kredit Deskripsi Singkat Bagian penjualan kredit membuat dokumen transaksi

kredit

Actor Bagian Penjualan Kredit

Pra Kondisi Bagian penjualan kredit melihat data transaksi customer, data pembayaran dp dan pembayaran cicilan

Tindakan Utama Bagian penjualan kredit membuat dokumen transaksi dan bukti transaksi yang diberikan oleh customer pada saat proses transaksi penjualan termasuk didalamnya (DP,Faktur,Pembayaran dan Surat Jalan)

Tindakan Alternatif

-

Pasca Kondisi Bagian penjulan kredit membuat laporan dokumen transaksi kredit

Tabel 3.9 Skenario Use Case Mengolah Pembayaran Nama Use Case Mengolah Pembayaran

Deskripsi Singkat Leasing mengolah pembayaran kredit

Actor Leasing

Pra Kondisi Leasing mengecek data transaksi atau data pembayaran sebelumnya yang dilakukan oleh customer

Tindakan Utama Leasing menerima pembayaran yang dilakukan oleh customer

Tindakan Alternatif

-

Pasca Kondisi Leasing membuat kwitansi pembayaran yang

dilakukan oleh customer

(11)

Tabel 3.10 Skenario Use Case Membuat Laporan Penjualan Nama Use Case Membuat Laporan Penjualan

Deskripsi Singkat Membuat lapora penjualan per-periode Actor Bagian Penjualan Kredit

Pra Kondisi Bagian penjualan kredit mengecek laporan data pengajuan kredit, data survey, purchase order dan data penjualan

Tindakan Utama Bagian penjualan kredit membuta laporan penjualan per periode untuk dilaporkan kepada pimpinan

Tindakan Alternatif

-

Pasca Kondisi Jika ada kesalahan dalam pembuatan laporan maka data akan diperbarui dan direkapitulasi kembali sesuai data yang benar

Tabel 3.11 Skenario Use Case Mengecek Laporan Penjualan Nama Use Case Mengecek Laporan Penjualan

Deskripsi Singkat Pimpina mengecek laporan penjualan

Actor Pimpinan

Pra Kondisi Pimpinan melihat laporan penjualan per periode sebelumnya untuk melihat peningkatan penjualan dilaporan penjualan berikutnya

Tindakan Utama Pimpinan mengecek laporan penjualan yang telah

dibuat oleh bagian penjualan kredit untuk melihat

peningkatan penjualan

(12)

3.2.2 Uraian Prosedur

customer

dealer Bagian penjualan

pimpinan

leasing

surveyor

Gambar 3.3 Diagram Proses Bisnis

1. Pengajuan Kredit

Pengajuan kredit dilakukan oleh customer berdasarkan ketentuan dan persyaratan yang telah dibuat oleh perusahaan, setelah ketentuan dan persyaratan disetujui oleh bagian penjualan kredit, maka customer melakukan pembayaran dana pertama.

2. Data Surveyor

Setelah data customer dan persyaratan disetujui oleh bagian penjualan kredit, maka selanjutnya data akan diproses oleh surveyor untuk mensurvey data customer sesuai dengan data yang telah di buat oleh customer.

3. Pengirmina Barang

Setelah data survey telah diproses oleh surveyor sesuai dengan data

yg diberikan oleh customer, bagian surveyor akan memberikan

data customer kebagian leasing untuk melakukan pengiriman

barang.

(13)

4. Penerimaan Barang

Setelah barang diterima oleh customer maka leasing akan membuat purchase order untuk selanjutnya diberikan dan diproses oleh bagian penjualan.

5. Pembuatan Laporan

Pembuatan laporan penjualan kredit berdasarkan data customer yang melakukan pengajuan kredit dan purchase order yang dibuat oleh leasing.

3.3 Rancangan Sistem Usulan

Use case adalah abstraksi dari sebuah interaksi antara sistem dan actor. Berikut ini adalah gambar Use Case sistem usulan untuk sistem informasi penjualan kredit motor pada PT. Mataram Sakti.

3.3.1 Rancangan Data

Class diagram digunakan untuk menampilkan kelas-kelas

dan paket-paket di dalam system. Rancangan basis data (database)

bertujuan untuk diperolehnya basis data yang efisien dalam

penggunaan ruang penyimpanan, cepat dalam pengaksesan dan

mudah memanipulasi data.

(14)

3.3.2 Class Diagram

+tambah() +hapus() -id_cicilan -id_motor -id_dp -11x -15x -21x -27x -33

cicilian

+tambah() +cetak() -id_transaksi -id_customer -id_motor -warna -id_cicilan -per_bulan -pembayaran -no_rangka -no_mesin -status -date

transaksi

+tambah() +cetak() -kd_tagihan -id_transaksi -bayar -kembali -denda -tanggal -cicilan_ke

tagihan

+tambah() +hapus() -id_dp -id_motor -ur_dp

dp

+tambah() +edit() +hapus() -id_motor -ur_motor -harga_motor -stol -warna -gambar -status

motor

+tambah() +hapus() -id -id_motor -picture


+tambah() +edit() +hapus() -id_customer -nama -alamat -telepon -hp -ktp -kk -slipgaji -ket

customer

+hapus() -id_online -id_transaksi -cicilan_ke -gambar -status

online

+tambah() +edit() +hapus() -id_user -nama_lengkap -ur_user -pass_user -level -status

user

1 1 1

1 1

1 1*

1*

1

1 1 1

Gambar 3.4 Class diagram

(15)

3.3.3 Spesifikasi Basis Data 3.12 Tabel Cicilan Nama : cicilan Primary key : id_cicilan

No Nama Field Type Data Panjang Keterangan

1. id_cicilan Integer 11 Kode Cicilan

2. id_motor Integer 11 Kode Motor

3. id_dp Integer 11 Kode DP

4. 11x integer 11 11x

5. 15x integer 11 15x

6. 21x integer 11 21x

7. 27x integer 11 27x

8. 33x integer 11 33x

3.13 Tabel Transaksi Nama : transaksi Primary key : id_transaksi

No Nama Field Type Data Panjang Keterangan

1. id_transaksi varchar 20 id transaksi

2. id_customer varchar 7 id customer

3. id_motor integer 11 id motor

4. Warna varchar 10 warna

5. id_cicilan integer 11 id cicilan

6. Bunga integer 11 bunga

7. Cicilan integer 11 cicilan

8. per_bulan integer 11 perbulan

9. pembayaran varchar 10 pembayaran

10. no_rangka varchar 20 no rangka

(16)

11. no_mesin varchar 10 no mesin

12. Status varchar 15 status

13. Date date date date

3.14 Tabel Tagihan Nama : tagihan Primary key : kd_tagihan

No Nama Field Type Data Panjang Keterangan

1. kd_tagihan varchar 15 kode tagihan

2. id_transaksi varchar 20 kode transaksi

3. bayar integer 11 bayar

4. kembali integer 11 kembali

5. denda integer 11 denda

6. tanggal Date - tanggal

7. cicilan_ke integer 11 cicilan ke

3.15 Tabel Dp Nama : dp Primary key : id_dp

No Nama Field Type Data Panjang Keterangan

1. id_dp integer 11 kode dp

2. id_motor integer 11 kode motor

3. ur_dp integer 11 uraian dp

(17)

3.16 Tabel Motor Nama : motor Primary key : id_motor

No Nama Field Type Data Panjang Keterangan

1. id_motor integer 11 id motor

2. ur_motor varchar 50 ur motor

3. harga_motor integer 11 harga motor

4. Stok integer 5 stok

5. Warna varchar 10 warna

6. Gambar text - gambar

7. Status integer 2 status

3.17 Tabel Customer Nama : tb_customer Primary key : id_customer

No. Nama Field Type Data Panjang Keterangan

1. id_customer varchar 7 id customer

2. Nama varchar 50 Nama

3. alamat text - Alamat

4. telepon varchar 15 Telepon

5. Hp varchar 15 Hp

6. Ktp varchar 20 Ktp

7. Kk varchar 10 Kk

8. slipgaji bigint 20 slip gaji

9. Ket text - Ket

(18)

3.18 Tabel User Nama : user Primary key : id_user

No. Nama Field Type Data Panjang Keterangan

1. id_user integer 11 id User

2. nama_lengkap varchar 50 nama lengkap

3. ur_user varchar 50 ur user

4. pass_user varchar 8 pass user

5. level varchar 20 Level

6. status bigint 6 Status

3.19 Tabel Picture Nama : picture Primary key : id

No Nama Field Type Data Panjang Keterangan

1. Id integer 11 Id

2. id_motor integer 11 id motor

3. picture varchar 50 Picture

(19)

3.3.4 Use Case Sistem Usulan

UseCase Usulan

Admin

Mengolah data motor Mengolah data

customer

Menerima laporan Mengolah laporan

Mengolah data tagihan Mengolah data

transaksi Mengolah data

cicilan Mengolah data DP

Kasir

Pimpinan Customer

Home

Contact Pembayaran Online

About Produk

Gambar 3.5 Use Case Diagram Sistem Usulan Tabel 3.20 Skenario Use Case Mengolah Data Motor Nama Use Case Mengolah Data Motor

Deskripsi Singkat Admin mengolah data motor yang ada di dealer

Actor Admin

Pra Kondisi Sebelum melakukan penjualan motor, admin mengolah data motor yang ad didealer berserta harganya

Tindakan Utama Admin mengolah data motor yang ada didealer berdasarkan jenis dan harganya

Tindakan Alternatif

-

Pasca Kondisi Data motor yang telah diolah selanjutnya akan d

simpan didatabase untuk dilakukan proses penjualan

(20)

Tabel 3.21 Skenario Use Case Mengolah Data Customer Nama Use Case Mengolah Data Customer

Deskripsi Singkat Admin mengolah data customer didaeler

Actor Admin

Pra Kondisi Sebelum data pembayaran diinput oleh admin maka admin membuat data customer

Tindakan Utama Admin mengolah data customer untuk selanjutnya data tersebut digunakan untuk memproses data pembayaran customer

Tindakan Alternatif

-

Pasca Kondisi Data customer yang telah diolah selanjutnya diproses untuk data pembayaran customer

Tabel 3.22 Skenario Use Case Mengolah Data DP Nama Use Case Mengolah Data DP

Deskripsi Singkat Admin mengolah data dana pertama pembayaran motor

Actor Admin

Pra Kondisi Sebelum mengolah data dana pembayaran secara kredit maka admin mengolah data dana pembayara pertama

Tindakan Utama Kasir mengolah data dana pertama pembayaran motor dan admin hanya sebatas membuat laporan dana pertama pembayaran sesuai dengan data dana pertama pembayaran

Tindakan Alternatif

-

Pasca Kondisi Setelah data dana pertama pembayaran selesai diolah

maka selanjutnya data akan diproses untuk

pembayaran selanjutnya

(21)

Tabel 3.23 Skenario Use Case Mengolah Data Cicilan Nama Use Case Mengolah Data Cicilan

Deskripsi Singkat admin mengolah data cicilan pembayaran motor untuk pembelian motor secara kredit

Actor Admin

Pra Kondisi Sebelum mengolah data cicilan kasir melihat data dana pertama untuk mengetahui jumlah dana cicilan sesuai dengan dana pertama

Tindakan Utama admin mengolah data cicilan pembayaran motor sesuai dengan pembayaran yang dilakukan oleh customer

Tindakan Alternatif

-

Pasca Kondisi Setelah melakukan pengolahan data cicilan oleh admin dan selanjutnya ketahap pembayaran cicilan

Tabel 3.24 Skenario Use Case Mengolah Data Transaksi Nama Use Case Mengolah Data Transaksi

Deskripsi Singkat Admin mengolah data transaksi yang dilakukan oleh customer

Actor Admin dan kasir

Pra Kondisi Sebelum mengolah data transaksi motor customer , admin melihat data customer dan jenis serta harga motor yang diambil

Tindakan Utama Admin dan kasir mengolah data transaksi dan motor yang dilakukan oleh customer sesuai dengan jenis motor dan harganya

Tindakan Alternatif

-

Pasca Kondisi Setelah data transaksi motor telah diolah maka data

tersebut akan diproses untuk pembuatan laporan

(22)

Tabel 3.25 Skenario Use Case Mengolah Data Tagihan Nama Use Case Mengolah Data Tagihan

Deskripsi Singkat Kasir dan admin mengolah data tagihan pembayaran motor untuk customer

Actor Admin dan kasir

Pra Kondisi Sebelum mengolah data tagihan pembayaran , kasir dan admin melihat data pembayaran dan cicilan motor Tindakan Utama Admin dan kasir mengolah data tagihan pembayaran

kepada customer yang menunggak pembayaran cicilan motor

Tindakan Alternatif

-

Pasca Kondisi Setelah data diolah maka data akan diproses dan diberikan pada customer

Tabel 3.26 Skenario Use Case Mengolah Data Laporan Nama Use Case Mengolah Data Laporan

Deskripsi Singkat Admin mengolah data laporan berdasarkan periode yang dibuat

Actor Admin

Pra Kondisi Laporan yang dibuat berdasarkan data yang telah diproses oleh admin

Tindakan Utama Admin mengolah data laporan yaitu laporan data motor, laporan data customer, laporan data dana pertama, laporan data cicilan, laporan data transaksi, laporan data tagihan

Tindakan Alternatif

-

Pasca Kondisi Laporan yang telah diolah selanjutnya akan diberikan

kepada pimpinan

(23)

Tabel 3.27 Skenario Use Case Memeriksa Laporan Nama Use Case Memeriksa Laporan

Actor Pimpinan

Deskripsi Singkat Pimpinan menerima laporan penjualan dan pembayaran secara periode

Pra Kondisi Sebelum pimpinan menerima laporan penjualan dan pembayaran per periode, admin dan kasir terlebih dulu mencetak laporan

Tindakan Umum Pimpinan menerima laporan penjualan dan pembayaran untuk diperiksa

Tindakan Alternatif -

Pasca Kondisi Setelah diterima laporan akan ditanda tangani

Tabel 3.28 Skenario Use Case Pembayaran Online Nama Use Case Pembayaran online

Deskripsi Singkat Customer melakukan pembayaran cicilan

Actor Customer

Pra Kondisi Customer melihat pembayaran cicilan sebelumnya untuk melakukan pembayaran selanjutnya.

Tindakan Utama Customer melakukan pembayaran dengan mengupload bukti pembayaran pada sistem yang tersedia sesuai dengan jumlah cicilan yang telah dibayar.

Tindakan Alternatif

-

Pasca Kondisi Bukti pembayaran yang dilakukan oleh customer akan

tersimpan oleh data base.

(24)

Tabel 3.29 Skenario Use Case Home Nama Use Case Home

Deskripsi Singkat Customer melihat tampilan web

Actor Customer

Pra Kondisi Sebelum melihat tampilan home customer harus membuka webset yang terhubung dengan internet.

Tindakan Utama Customer melihat informasi dealer berupa gambar slide yang terdapat pada menu home.

Tindakan Alternatif

-

Pasca Kondisi Setelah customer selesai melihat informasi pada menu home, customer dapat memilih menu lain yang tersedia diwebsite.

Tabel 3.30 Skenario Use Case Produk Nama Use Case Produk

Deskripsi Singkat Customer melihat tampilan web

Actor Customer

Pra Kondisi Sebelum melihat tampilan home customer harus membuka webset yang terhubung dengan internet.

Tindakan Utama Customer melihati produk-produk dealer berupa gambar slide yang terdapat pada menu produk.

Tindakan Alternatif

-

Pasca Kondisi Setelah customer selesai melihat produk-produk

dealer pada menu produk, customer dapat memilih

menu lain yang tersedia diwebsite.

(25)

Tabel 3.31 Skenario Use Case About Nama Use Case About

Deskripsi Singkat Customer melihat tampilan web

Actor Customer

Pra Kondisi Sebelum melihat tampilan about customer harus membuka webset yang terhubung dengan internet.

Tindakan Utama Customer melihat informasi tentang dealer dan visi misi dealer yang terdapat pada menu about.

Tindakan Alternatif

-

Pasca Kondisi Setelah customer selesai melihat informasi pada menu about, customer dapat memilih menu lain yang tersedia diwebsite.

Tabel 3.32 Skenario Use Case Contact Nama Use Case Contact

Deskripsi Singkat Customer melihat tampilan web

Actor Customer

Pra Kondisi Sebelum melihat tampilan contact customer harus membuka webset yang terhubung dengan internet.

Tindakan Utama Customer melihat informasi dealer berupa gambar dan alamat dealer yang terdapat pada menu contact.

Tindakan Alternatif

-

Pasca Kondisi Setelah customer selesai melihat informasi pada menu

contact, customer dapat memilih menu lain yang

tersedia diwebsite.

(26)

3.3.5 Aktifitas

3.3.5.1 Activity Diagram Login

Admin Sistem

Membuka Aplikasi Menampilkan Halaman Login

Melakukan Login Mengecek User Name dan Password

gagal

berhasil Masuk Menu Home Tampilan Menu Home

Gambar 3.6 Activity Diagram Login

Tabel 3.33 Activity Diagram Login

Nama Activity Diagram Activity Diagram Login

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin menerima tampilan menu home

 Selesai (finish)

(27)

3.3.5.2 Activity Diagram Usulan Olah Data Motor

Admin Sistem

gagal

berhasil Menampilkan Halaman Admin Pilih Menu Motor

Menampilkan Halaman Pengolahan Data Motor

input edit delet

kilk simpan data tersimpan kedalam data base

logout

tampilan halama login

Gambar 3.7 Activity Diagram Usulan Olah Data Motor Tabel 3.34 Activity Diagram Motor

Nama Activity Diagram Activity Diagram Motor

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu motor

 Admin melakukan pengolahan data motor

 Selesai (finish)

(28)

3.3.5.3 Activity Diagram Usulan Olah Data Customer

gagal

berhasil Menampilkan Halaman Admin Pilih Menu Customer

Menampilkan Halaman From Cutomer

logout

Gambar 3.8 Activity Diagram Usulan Olah Data Customer Tabel 3.35 Activity Diagram Customer

Nama Activity Diagram Activity Diagram Customer

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu customer

 Admin melakukan pengolahan data customer

 Selesai (finish)

(29)

3.3.5.4 Activity Diagram Usulan Olah Data Dp

gagal berhasil Menampilkan Halaman Admin Pilih Menu DP

Menampilkan Halaman From DP

logout

Gambar 3.9 Activity Diagram Usulan Olah Data Dp Tabel 3.36 Activity Diagram Dp

Nama Activity Diagram Activity Diagram Dp

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu Dp

 Admin melakukan pengolahan data Dp

 Selesai (finish)

(30)

3.3.5.5 Activity Diagram Usulan Olah Data Cicilan

gagal

berhasil Menampilkan Halaman Admin Pilih Menu Cicilan

Menampilkan Halaman From Cicilan

logout

Gambar 3.10 Activity Diagram Usulan Olah Data Cicilan Tabel 3.37 Activity Diagram Cicilan

Nama Activity Diagram Activity Diagram Cicilan

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu cicilan

 Admin melakukan pengolahan data cicilan

 Selesai (finish)

(31)

3.3.5.6 Activity Diagram Usulan Olah Data Transaksi

gagal

berhasil Menampilkan Halaman Admin Pilih Menu Transaksi

Menampilkan Halaman From Transaksi

input data transaksi

logout

Gambar 3.11 Activity Diagram Usulan Olah Data Transaksi Tabel 3.38 Activity Diagram Transaksi

Nama Activity Diagram Activity Diagram Transaksi

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu Transaksi

 Admin menginput data transaksi

 Selesai (finish)

(32)

3.3.5.7 Activity Diagram Usulan Olah Data Tagihan

gagal

berhasil Menampilkan Halaman Admin Pilih Menu Tagihan

Menampilkan Halaman from tagihan

input no transaksi

kilk lanjut menampilkan rincian detail tagihan

klik simpan

data tersimpat di database input from tagihan

Logout

tampilan halama tagihan

Gambar 3.12 Activity Diagram Usulan Olah Data Tagihan Tabel 3.39 Activity Diagram Tagihan

Nama Activity Diagram Activity Diagram Tagihan

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu tagihan

 Admin menginput no transaksi

 Menampilkan view rincian secara detail

 Selesai (finish)

(33)

3.3.5.8 Activity Diagram Usulan Home

Customer Sistem

Membuka website Menampilkan Halaman website

Memilih menu home Menampilkan tampilan pada menu home

Gambar 3.13 Activity Diagram Usulan Home Tabel 3.40 Activity Diagram Home

Nama Activity Diagram Activity Diagram Home

Deskripsi

 Mulai (start)

 Membuka website

 Menampilkan halaman website

 Memilih menu home

 Menampilkan tampilan pada menu home

 Selesai (finish)

(34)

3.3.5.9 Activity Diagram Usulan Produk

Customer Sistem

Membuka website Menampilkan Halaman website

Memilih menu produk Menampilkan tampilan pada menu produk

Gambar 3.14 Activity Diagram Usulan Produk Tabel 3.41 Activity Diagram Produk

Nama Activity Diagram Activity Diagram Produk

Deskripsi

 Mulai (start)

 Membuka website

 Menampilkan halaman website

 Memilih menu produk

 Menampilkan tampilan pada menu produk

 Selesai (finish)

(35)

3.3.5.10 Activity Diagram Usulan About

Customer Sistem

Membuka website Menampilkan Halaman website

Memilih menu about Menampilkan tampilan pada menu about

Gambar 3.15 Activity Diagram Usulan About Tabel 3.42 Activity Diagram About

Nama Activity Diagram Activity Diagram About

Deskripsi

 Mulai (start)

 Membuka website

 Menampilkan halaman website

 Memilih menu about

 Menampilkan tampilan pada menu about

 Selesai (finish)

(36)

3.3.5.11 Activity Diagram Usulan Contact

Customer Sistem

Membuka website Menampilkan Halaman website

Memilih menu contact Menampilkan tampilan pada menu contact

Gambar 3.16 Activity Diagram Usulan Contact Tabel 3.43 Activity Diagram Contact

Nama Activity Diagram Activity Diagram Contact

Deskripsi

 Mulai (start)

 Membuka website

 Menampilkan halaman website

 Memilih menu contact

 Menampilkan tampilan pada menu contact

 Selesai (finish)

(37)

3.3.5.12 Activity Diagram Usulan Pembayaran Online

Sistem Customer

Membuka website Menampilkan halaman website

memilih menu pembayaran online menampilkan from pembayaran online

menginput no cicilan menampilkan view cicilan

memasukkan bukti transfer

proses

Gambar 3.17 Activity Diagram Usulan Pembayaran Online Tabel 3.44 Activity Diagram Pembayaran Online

Nama Activity Diagram Activity Diagram Pembayaran Online

Deskripsi

 Mulai (start)

 Membuka website

 Menampilkan halaman website

 Memilih menu pembayaran online

 Menapilkan from membayaran online

 Menginput no cicilan

 Menampilkan view cicilan

 Mengupload bukti transfer

 Proses

 Selesai (finish)

(38)

3.3.5.13 Activity Diagram Usulan Olah Data Laporan

Pimpinan

gagal

berhasil Menampilkan Halaman Admin Pilih Menu Laporan

Menampilkan View Jenis Laporan Polih Jenis Laporan

kilk cetak

Print Laporan

Menerima Laporan

Gambar 3.18 Activity Diagram Usulan Olah Data Laporan Tabel 3.45 Activity Diagram Laporan

Nama Activity Diagram Activity Diagram Laporan

Deskripsi

 Mulai (start)

 Buka aplikasi

 Masuk menu login

 Memasukan user name dan password

 Aplikasi akan mencek user name dan password

 Jika salah masukan kembali user name dan password

 Apabila benar maka aplikasi masuk kemenu home

 Admin memilih tampilan menu laporan

 Admin menginput data laporan

 Selesai (finish)

(39)

3.3.6 Sequence Diagram Sistem Usulan 3.3.6.1 Sequence Diagram Login

Form Login Proses Login user Menu Utama

Buka

Masukan Username dan password

Validasi Username dan Password

Cek Status Admin

Login Sukses Login Gagal

Gamabar 3.19 Sequence Diagram Login Tabel 3.46 Keterangan Sequence Diagram Login

Nama Sequence diagram login

Deskripsi Admin mengisi username dan password . Apabila berhasil

maka admin dapat masuk ke halaman menu utama . Jika tidak

berhasil maka admin kembali ke form login dan mengulangi

memasukan username dan password yang benar.

(40)

3.3.6.2 Sequence motor

Admin

menu utama Menu motor form motor

Login

Validasi Login Gagal

Pilih

Buka Tambah

Simpan data

Display Simpan

Display Hapus data

Display Batal

Keluar

id_motor,ur_motor harga_motor,stok

Edit data Input data motor

warna,gambar, status

Update Delete

Gambar 3.20 Sequance Diagram Motor

Tabel 3.47 Keterangan Sequence Diagram Motor Nama Sequence diagram motor

Deskripsi admin melakukan login jika berhasil maka akan muncul

menu utama admin, admin membuka menu motor, lalu

admin dapat memilih menu entry form motor , edit dan

hapus. Setelah selesai memilih admin menyimpan, atau

menghapus data dan disimpan di database motor, setelah itu

lalu data tampil di menu motor.

(41)

3.3.6.3 Sequence Diagram customer

Admin

menu utama Menu customer form customer customer

Login

Validasi Login Gagal

Pilih

Buka Tambah

Simpan data

Display Simpan

Display Hapus data

Display

Keluar

id_customer,nama alamat,telepon

Edit data Input data customer

hp,ktp,kk

Update

Delete slipgaji,ket

Gambar 3.21 Sequance Diagram Customer

Tabel 3.48 Keterangan Sequence Diagram Customer Nama Sequence diagram customer

Deskripsi admin melakukan login jika berhasil maka akan muncul

menu utama admin, admin membuka menu customer, lalu

admin dapat memilih menu entry form customer , edit dan

hapus. Setelah selesai memilih admin menyimpan, atau

menghapus data dan disimpan di database customer, setelah

itu lalu data tampil di menu customer.

(42)

3.3.6.4 Sequence Diagram Dp

Admin

menu utama Menu dp form dp dp

Login

Validasi Login Gagal

Pilih

Buka Tambah

Simpan data

Display Simpan

Hapus data Display

Keluar

id_dp id_motor Input data dp

ur_dp

Delete

Gambar 3.22 Sequance Diagram Dp

Tabel 3.49 Keterangan Sequence Diagram Dp Nama Sequence diagram dp

Deskripsi admin melakukan login jika berhasil maka akan muncul

menu utama admin, admin membuka menu dp, lalu admin

dapat memilih menu entry form dp ,dan hapus. Setelah

selesai memilih admin menyimpan, atau menghapus data

dan disimpan di database dp, setelah itu lalu data tampil di

menu dp.

(43)

3.3.6.5 Sequence Diagram Cicilan

Admin

menu utama Menu cicilan form cicilan cicilan

Login

Validasi Login Gagal

Pilih

Buka Tambah

Simpan data

Display Simpan

Hapus data Display

Keluar

id_cicilan, id_motor id_dp Input data cicilan

11x,15x,21x

Delete 27x,33x

Gambar 3.23 Sequance Diagram Cicilan

Tabel 3.50 Keterangan Sequence Diagram Cicilan Nama Sequence diagram cicilan

Deskripsi admin melakukan login jika berhasil maka akan muncul menu utama admin, admin membuka menu cicilan, lalu admin dapat memilih menu entry form motor ,dan hapus.

Setelah selesai memilih admin menyimpan, atau menghapus

data dan disimpan di database cicilan, setelah itu lalu data

tampil di menu cicilan.

(44)

3.3.6.6 Sequence Diagram Transaksi

Admin

menu utama Menu transaksi form transaksi transaksi

Login

Validasi Login Gagal

Pilih

Buka Tambah

Simpan data

Display Simpan

Keluar

id_transaksi, id_customer id_motor,warna,id_cicilan Input data transaksi

bunga,cicilan per_bulan,pembayaran no_rangka,no_mesi,status, date

Gambar 3.24 Sequance Diagram Transaksi

Tabel 3.51 Keterangan Sequence Diagram Transaksi Nama Sequence diagram motor

Deskripsi admin melakukan login jika berhasil maka akan muncul menu utama admin, admin membuka menu transaksi, lalu admin dapat memilih menu entry form transaksi ,dan hapus.

Setelah selesai memilih admin menyimpan, atau menghapus

data dan disimpan di database transaksi, setelah itu lalu data

tampil di menu transaksi.

(45)

3.3.6.7 Sequence Diagram Tagihan

Admin

menu utama Menu tagihan form tagihan tagihan

Login

Validasi Login Gagal

Pilih

input no transaksi Tambah

Simpan data

Display Simpan

Keluar

kd_tagihan id_transaksi,bayar Input data tagihan

kembali denda,tanggal

cicilan_ke

Gambar 3.25 Sequance Diagram Tagihan

Tabel 3.52 Keterangan Sequence Diagram Tagihan Nama Sequence diagram tagihan

Deskripsi admin melakukan login jika berhasil maka akan muncul menu utama admin, admin membuka menu tagihan, lalu admin dapat memilih menu entry form tagihan ,dan hapus.

Setelah selesai memilih admin menyimpan, atau menghapus

data dan disimpan di database tagihan, setelah itu lalu data

tampil di menu tagihan.

(46)

3.3.6.8 Sequence Diagram Pembayaran Online

Customer

menu website menu pembayaran online from pembayaran online

Open

pilih menu pembayaran online

upload bukti pembayaran

keluar input no. cicilan

simpan display cicilan

online

Gambar 3.26 Sequance Diagram pemabayaran online

Tabel 3.53 Keterangan Sequence Diagram Pembayaran Nama Sequence diagram pembayaran online

Deskripsi Customer membuka website, customer memilih menu

pembayaran online , customer menginput no cicilan setalah

itu customer menupload bukti pembayaran, setelah selesai

bukti pembayaran tersimpan di database online

(47)

3.3.6.9 Sequence Diagram Laporan

Admin

Menu Utama Form Laporan Database

Masukan Usename dan password

Validasi Login gagal

Cek laporan per periode Pilih jenis laporan

Pilih periode laporan

Cetak laporan

Display data laporan Buka

Keluar

Gambar 3.27 Sequance Diagram Laporan

Tabel 3.54 Keterangan Sequence Diagram Laporan Nama Sequence diagram laporan

Deskripsi admin melakukan login jika berhasil maka akan muncul

menu utama admin, admin membuka menu laporan, admin

memilih jenis laopran yang akan di buat dan memilih

periode laporan, sistem akan mengecek laporan perperiode

lalu akan menampilkan laporan yang di pilih, lalu admin

mencetak laporan yang telah di buat.

(48)

3.4 Struktur Tampilan Admin

APLIKASI PENJUALAN KREDIT PT.MATARAM SAKTI

Home Transaksi Tagihan Motor Customer DP Cicilan User Laporan Keluar Menu Admin

Login

Gambar 3.28 Struktur tampilan admin

3.4.1 Struktur Tampilan Kasir

Home Transaksi Tagihan Keluar

Menu kasir Login

Gambar 3.29 Struktur tampilan kasir

(49)

3.4.2 Struktur Tampilan Customer

Home Pembayaran

Online About

Produk

Menu Utama Halaman Customer

Contact

Input no cicilan

Gambar 3.30 Struktur tampilan customer

3.5 Menu Tampilan Admin

LOGO

Home Transaksi Tagihan Motor Customer DP Cicilan User Laporan Keluar

PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001

Periuk Tangerang Telp. 021-59306895

LOGO

Gambar 3.31 Tampilan menu admin

(50)

3.5.1 Menu Tampilan Kasir

Gambar

Home Transaksi Tagihan Keluar

LOGO

PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895

Gambar 3.32 Tampilan menu kasir 3.5.2 Menu Tampilan Customer

Gambar

Home Produk About Contact

YAMAHA MATARAM SAKTI

Pembayaran Online

Gambar 3.33 Tampilan menu customer

(51)

3.6 Rancangan Layar

3.6.1 Rancangan layar login

Username :

Password :

Login

Gambar 3.34 Rancangan layar login

3.6.2 Rancangan Layar Data Transaksi

Transaksi Transaksi

Pembelian >>

^cash

|

^kredit

Motor :

Customer :

No. Transaksi : xxxxxx xxxxxx xxxxxx

simpan

No Customer Alamat Motor Laporan

LOGO

PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001

No mesin :

No rangka :

Warna :

xxxxxx xxxxxx xxxxxx

warna No rangka No mesin Harga Type

Gambar 3.35 Transaksi

(52)

3.6.3 Rancangan Layar Data Tagihan

Tagihan

No. Transaksi : xxxxxx lanjut

LOGO PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895

Informasi bayar online

No. Cicilan ke No transaksi Download bukti transaksi

1 xx xxxxxxx lihat

Gambar 3.36 Tagihan

3.6.4 Rancangan Layar Data Motor

Motor

Gambar :

Harga :

Motor : xxxxxx

xxxxxx

simpan

No Motor Stok Harga Warna

Cari reset PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895 LOGO

Cari :

Gambar Aksi

Warna :

Stok : xxxxxx

xxxxxx

Gambar 3.37 Motor

(53)

3.6.5 Rancangan Layar Data Customer

Customer

Alamat :

Nama :

Id Customer : xxxxxx

xxxxxx

reset simpan

Keterangan :

Slip gajih :

KK :

KTP :

Hp :

Telepon :

xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx

xxxxxx

pencarian cari

No Id cutomer Nama Alamat Telepon Hp KTP KK Slip gaji Keterangan Aksi

LOGO

PT. MATARAM SAKTI Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001

Gambar 3.38 Customer

3.6.6 Rancangan Layar Data DP

PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kampug cadas Kecamatan Periuk Tangerang

DP

DP :

Motor : xxxxxx

xxxxxx simpan

No Motor DP Aksi

Cari reset LOGO

PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895

Cari :

Gambar 3.39 DP

(54)

3.6.7 Rancangan Layar Data Cicilan

Cicilan

11x :

DP :

xxxxxx xxxxxx

reset simpan

33x : 27x : 21x : 15x :

xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx

cari

No Motor DP 11x 15x 21x 27x 33x Aksi

LOGO PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895

Cari

Gambar 3.40 Cicilan

3.6.8 Rancangan Layar Data User

User

Nama lengkap : xxxxxx

simpan

Level :

Username :

Password :

xxxxxx xxxxxx xxxxxx

reset cari

Aksi Level

User

No Password

LOGO PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895

Cari :

Gambar 3.41 User

(55)

3.6.9 Rancangan Layar Data Pembayaran Online

Pembayaran Online Dealer Yamaha

No

Cicilan xxxxxx cari

LOGO YAMAHA

SEMAKIN DI DEPAN

Gambar 3.42 Pembayaran Online 3.6.10 Rancangan Layar Data Laporan

Laporan

Laporan : xxxxxx

cetak

LOGO PT. MATARAM SAKTI

Jl. Moh. Toha KM 6 No. 1 Kp. Cadas Rt007/001 Periuk Tangerang Telp. 021-59306895

Gambar 3.43 Laporan
