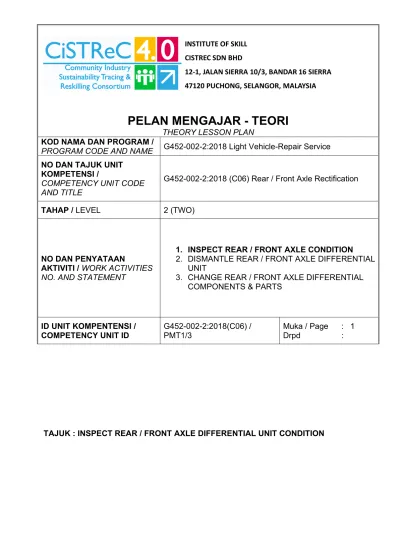

PELAN MENGAJAR - TEORI THEORY LESSON PLAN G :2018 Light Vehicle-Repair Service

(1)

PELAN MENGAJAR - TEORI

THEORY LESSON PLAN KOD NAMA DAN PROGRAM /

PROGRAM CODE AND NAME G452-002-2:2018 Light Vehicle-Repair Service NO DAN TAJUK UNIT

KOMPETENSI /

COMPETENCY UNIT CODE AND TITLE

G452-002-2:2018 (C06) Rear / Front Axle Rectification TAHAP / LEVEL 2 (TWO)

NO DAN PENYATAAN

AKTIVITI / WORK ACTIVITIES NO. AND STATEMENT

1. INSPECT REAR / FRONT AXLE CONDITION 2. DISMANTLE REAR / FRONT AXLE DIFFERENTIAL

UNIT

3. CHANGE REAR / FRONT AXLE DIFFERENTIAL COMPONENTS & PARTS

ID UNIT KOMPENTENSI /

COMPETENCY UNIT ID G452-002-2:2018(C06) /

PMT1/3 Muka / Page

Drpd : 1 :

TAJUK : INSPECT REAR / FRONT AXLE DIFFERENTIAL UNIT CONDITION

(2)

TAJUK/TITLE: INSPECT AUTOMATIC TRANSAXLE COMPONENT PART CONDITION

TUJUAN PENGAJARAN/INSTRUCTIONAL AIMS:

Pelatih-pelatih mesti boleh: -

• Terangkan prosedur pemeriksaan komponen rear axle

• Jelaskan lokasi komponen axle

ALAT BANTUAN PENGAJARAN/

INSTRUCTIONAL AIDS TAJUK / TITLE NO. KOD/

CODE NUM.

BAHAN

PEMBELAJARAN/

LEARNING MATERIALS

Kertas Penerangan Kertas Tugasan

White Board Power Point Slide

1. Marker pen 2. Duster

3. LCD Projecter 4. Komputer Riba 5. Screen

TP-300-2:2013- C14/P(4/8) TP-300-2:2013-

C14/T(4/8) ALAT PANDANG

DENGAR/

AUDIO VISUAL AIDS

WB PP

PERALATAN, KELENGKAPAN, BAHAN/

TOOLS, EQUIPMENTS AND MATERIALS

KUANTITI

1 1

1

(3)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA PERSEDIAAN/PREPARATION :

1. Ucap salam atau salam sejahtera.

2. Tarik perhatian pelatih kepada tajuk dengan mengkaitkan dengan keadaan semasa.

3. Ambil kehadiran pelatih.

4. Tekan aspek:

• Disiplin

• Tertib

• Kerjasama

5. Tulis tajuk di papan putih.

INSPECT REAR / FRONT AXLE DIFFERENTIAL UNIT CONDITION

6. Tulis tujuan pembelajaran di papan putih dan menerang kepada pelatih:

• Terangkan prosedur pemeriksaan komponen rear axle

• Jelaskan lokasi komponen rear axle

7. Terangkan kebaikan dan faedah mempelajari tajuk.

8. Siasat pengetahuan pelatih berkenaan tajuk yang akan dipelajari.

• Pernahkah anda uji/buat latihan amali sebelum ini ?

• Jika ya, di mana ?

WB 10 minit

(4)

TOPIK PENGAJARAN

( Instructional Topic ) AKTIVITI PENGAJARAN

AIDS MASA PENYAMPAIAN/

PRESENTATION : 1. Terangkan prosedur

pemeriksaan komponen rear axle

Untuk prosedur melakukan pemeriksaan komponen rear axle adalah seperti:

• Pastikan keselamatan diri diutamakan

• Sediakan tempat kerja yang sesuai dan bersih.

• Gunakan special tool yang sesuai untuk melakukan inspection terhadap komponen .

• Lakukan pemeriksaan komponen di atas meja bagi memastikan kekemasan kerja

• Langkah kerja yang betul terhadap sesuatu benda kerja.

• Pastikan komponen tidak rosak ketika melakukan pemeriksaan.

.

WB PP

30 minit

(5)

AIDS MASA 2. Jelaskan lokasi

komponen rear axle

a. Lokasi rear axle

WB PP

30 minit

(6)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

PENGGUNAAN/APPLICATION:

1. Edarkan Kertas Penerangan.

2. Arahkan pelatih menyemak helaian setiap muka surat Kertas Penerangan.

3. Beri masa pelatih untuk membaca Kertas Penerangan.

4. Tanya soalan berikut:

S: Apakah prosedur paling penting untuk pemeriksaan rear axle?

J: Antara prosedur yang paling penting adalah keselamatan dan penggunaan alat kerja yang betul dan mengikut servis manual untuk melakukan kerja

5. Segera bantu/perbetulkan kesilapan pelatih dan akui jawapan yang diberi serta beri pujian/motivasi.

6. Pastikan pelatih faham sebelum ke langkah pengesahan.

KP 25 minit

(7)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

PENGESAHAN/CONFIRMATION:

1. Edarkan Kertas Tugasan kepada pelajar.

2. Berikan masa kepada pelajar untuk membaca dan memahami keterangan di dalam Kertas Tugasan.

3. Nyatakan masa yang diberikan – 10 minit

4. Beri peluang kepada pelatih untuk penjelasan dan bertanya 5. Nyatakan:

• Masa yang diberikan.

• Markah lulus.

6. Maklumkan bila MULA menjawab dan masa hampir TAMAT.

7. Beri ringkasan mengenai apa yang telah diajar dan faedahnya.

8. Beritahu tajuk pelajaran yang akan datang dan minta bersedia.

TAJUK : REMOVE REAR / FRONT AXLE DIFFERENTIAL UNIT &

DISMANTLE REAR / FRONT AXLE DIFFERENTIAL Ucapan perpisahan.

KT 25 minit

(8)

PELAN MENGAJAR - TEORI

THEORY LESSON PLAN KOD NAMA DAN PROGRAM /

PROGRAM CODE AND NAME G452-002-2:2018 Light Vehicle-Repair Service NO DAN TAJUK UNIT

KOMPETENSI /

COMPETENCY UNIT CODE AND TITLE

G452-002-2:2018 (C06) Rear / Front Axle Rectification TAHAP / LEVEL 2 (TWO)

NO DAN PENYATAAN

AKTIVITI / WORK ACTIVITIES NO. AND STATEMENT

1. INSPECT REAR / FRONT AXLE CONDITION 2. DISMANTLE REAR / FRONT AXLE

DIFFERENTIAL UNIT

3. CHANGE REAR / FRONT AXLE DIFFERENTIAL COMPONENTS & PARTS

ID UNIT KOMPENTENSI /

COMPETENCY UNIT ID G452-002-2:2018(C06) /

PMT2/3 Muka / Page

Drpd : 1 :

TAJUK : REMOVE REAR / FRONT AXLE DIFFERENTIAL UNIT & DISMANTLE REAR /

FRONT AXLE DIFFERENTIAL UNIT

(9)

TAJUK/TITLE:

REMOVE REAR / FRONT AXLE DIFFERENTIAL UNIT & DISMANTLE REAR / FRONT AXLE DIFFERENTIAL UNIT

TUJUAN PENGAJARAN/INSTRUCTIONAL AIMS:

Pelatih-pelatih mesti boleh: -

• Terangkan fungsi rear axle

• Jelaskan kompenan rear axle

• Prosedur Meleraikan rear axle

ALAT BANTUAN PENGAJARAN/

INSTRUCTIONAL AIDS TAJUK / TITLE NO. KOD/

CODE NUM.

BAHAN

PEMBELAJARAN/

LEARNING MATERIALS

Kertas Penerangan Kertas Tugasan

White Board Power Point Slide

1. Marker pen 2. Duster

3. LCD Projecter 4. Komputer Riba 5. Screen

TP-300-2:2013- C14/P(4/8) TP-300-2:2013-

C14/T(4/8) ALAT PANDANG

DENGAR/

AUDIO VISUAL AIDS

WB PP

PERALATAN, KELENGKAPAN, BAHAN/

TOOLS, EQUIPMENTS AND MATERIALS

KUANTITI

1 1

1

(10)

4. Tekan aspek:

• Disiplin

• Tertib

• Kerjasama

REMOVE REAR / FRONT AXLE DIFFERENTIAL UNIT & DISMANTLE REAR / FRONT AXLE DIFFERENTIAL UNIT

• Terangkan fungsi rear axle

• Jelaskan kompenan rear axle

• Prosedur Meleraikan rear axle

WB 30 minit

(11)

PRESENTATION :

1. Terangkan fungsi rear axle

2. Komponen-komponen rear axle

a. Fungsinya juga adalah untuk

memindahkan pergerakan daripada kotak gear ke gandar hadapan melalui “transfer gear box” bagi kenderaan 4 x 4 (pacuan roda 4WD). Ringkasanya unit ini tujuanya adalah memindahkan kuasa putaran dari kotak gear ke unit pemacu akhir.

a. Komponen-komponen rear axle

WB PP

45 minit

(12)

AIDS MASA 3. Prosedur meleraikan

rear axle a. Prosedur-prosedur untuk menjalankan aktiviti ini adalah seperti:

• Keselamatan pelatih mestilah dititik beratkan bagi mengelakkan perkara yang tidak di ingini berlaku..

• Pastikan tempat kerja yang sesuai.

Cari kawasan kerja yang lapang dan bersih.

• Gunakan peralatan atau special tools yang sesuai.

• Lakukan langkah kerja yang betul mengikut servis manual

• Pastikan kompenan-kompenan di susun di atas tray.

• Amalkan aktiviti 5 ‘S‘

WB PP

45 minit

(13)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

KP 30 minit

(14)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

• Markah lulus.

TAJUK : REPLACE AXLE DIFFERENTIAL UNIT FAULTY / WORN OUT COMPONENT PARTS

Ucapan perpisahan.

KT 30 minit

(15)

PELAN MENGAJAR - TEORI

THEORY LESSON PLAN KOD NAMA DAN PROGRAM /

PROGRAM CODE AND NAME G452-002-2:2018 Light Vehicle-Repair Service NO DAN TAJUK UNIT

KOMPETENSI /

COMPETENCY UNIT CODE AND TITLE

G452-002-2:2018 (C06) Rear / Front Axle Rectification TAHAP / LEVEL 2 (TWO)

NO DAN PENYATAAN

AKTIVITI / WORK ACTIVITIES NO. AND STATEMENT

1. INSPECT REAR / FRONT AXLE CONDITION 2. DISMANTLE REAR / FRONT AXLE

DIFFERENTIAL UNIT

3. CHANGE REAR / FRONT AXLE DIFFERENTIAL COMPONENTS & PARTS

ID UNIT KOMPENTENSI /

COMPETENCY UNIT ID G452-002-2:2018(C06) /

PMT2/3 Muka / Page

Drpd : 1 :

TAJUK : ASSEMBLE REAR / FRONT AXLE DIFFERENTIAL UNIT & INSTALL REAR /

FRONT AXLE DIFFERENTIAL UNIT

(16)

TAJUK/TITLE:

ASSEMBLE REAR / FRONT AXLE DIFFERENTIAL UNIT & INSTALL REAR /

FRONT AXLE DIFFERENTIAL UNIT

TUJUAN PENGAJARAN/INSTRUCTIONAL AIMS:

Pelatih-pelatih mesti boleh: -

• Terangkan prosedur pemasangan komponen rear axle

• Jelaskan pemasangan komponen rear axle

ALAT BANTUAN PENGAJARAN/

INSTRUCTIONAL AIDS TAJUK / TITLE NO. KOD/

CODE NUM.

BAHAN

PEMBELAJARAN/

LEARNING MATERIALS

Kertas Penerangan Kertas Tugasan

White Board Power Point Slide

1. Marker pen 2. Duster

3. LCD Projecter 4. Komputer Riba 5. Screen

TP-300-2:2013- C14/P(4/8) TP-300-2:2013-

C14/T(4/8) ALAT PANDANG

DENGAR/

AUDIO VISUAL AIDS

WB PP

PERALATAN, KELENGKAPAN, BAHAN/

TOOLS, EQUIPMENTS AND MATERIALS

KUANTITI

1 1

1

(17)

4. Tekan aspek:

• Disiplin

• Tertib

• Kerjasama

ASSEMBLE REAR / FRONT AXLE DIFFERENTIAL UNIT & INSTALL REAR / FRONT AXLE DIFFERENTIAL UNIT

• Terangkan prosedur pemasangan komponen rear axle

• Jelaskan pemasangan komponen rear axle

WB 30 minit

(18)

pemasangan komponen rear axle

a. Prosedur pemasangan komponen automatic transmission adalah seperti :

• Keselamatan diri mesti di ambil berat ketika melakukan kerja.

• Sediakan kawasan kerja yang lapang dan bersih ataupun melakukan kerja diatas meja

• Menggunakan peralatan alat kerja atau special tool yang betul..

• Langkah kerja yang betul mengikut mengikut servis manual

• Amalan aktiviti ‘5S’

WB PP

1 jam

(19)

AIDS MASA

2.Jelaskan

pemasangan komponen rear axle

a. Setiap komponen-komponen di dalalam rear axle hendaklah di pasang secara teliti dan tersususn . Komponen-komponen tersebut mestilah di pasang mengikut susun atur komponen tersebut( sila rujuk servis manual ).

b. Pastikan setiap komponen telah di pasang mengikut cara yang betul,contoh komponen seperti Bearing cap, differential case assembly, drive gear dan lain-lain

WB PP

1 jam 30 minit

(20)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

KP 30 minit

(21)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

• Markah lulus.

TAJUK : ADJUST REAR / FRONT AXLE COMPONENT PARTS CLEARANCE / FREE PLAY & REFILL REAR / FRONT AXLE

OIL Ucapan perpisahan.

KT 30 minit

(22)

PELAN MENGAJAR - TEORI

THEORY LESSON PLAN KOD NAMA DAN PROGRAM /

PROGRAM CODE AND NAME G452-002-2:2018 Light Vehicle-Repair Service NO DAN TAJUK UNIT

KOMPETENSI /

COMPETENCY UNIT CODE AND TITLE

G452-002-2:2018 (C06) Rear / Front Axle Rectification TAHAP / LEVEL 2 (TWO)

NO DAN PENYATAAN

AKTIVITI / WORK ACTIVITIES NO. AND STATEMENT

1. INSPECT REAR / FRONT AXLE CONDITION 2. DISMANTLE REAR / FRONT AXLE

DIFFERENTIAL UNIT

3. CHANGE REAR / FRONT AXLE DIFFERENTIAL COMPONENTS & PARTS

ID UNIT KOMPENTENSI /

COMPETENCY UNIT ID G452-002-2:2018(C06) /

PMT2/3 Muka / Page

Drpd : 1 :

TAJUK : ADJUST REAR / FRONT AXLE COMPONENT PARTS CLEARANCE / FREE

PLAY & REFILL REAR / FRONT AXLE OIL

(23)

TAJUK/TITLE:

ADJUST REAR / FRONT AXLE COMPONENT PARTS CLEARANCE / FREE PLAY & REFILL REAR / FRONT AXLE OIL

TUJUAN PENGAJARAN/INSTRUCTIONAL AIMS:

Pelatih-pelatih mesti boleh: -

• Jelaskan fungsi clearance/ free play komponen rear axle

• Terangkan prosedur adjusting komponen rear axle clearance / free play

• Jelaskan jenis-jenis axle oil yang ada

• Terangkan prosedur menukar rear axle oil

ALAT BANTUAN PENGAJARAN/

INSTRUCTIONAL AIDS TAJUK / TITLE NO. KOD/

CODE NUM.

BAHAN

PEMBELAJARAN/

LEARNING MATERIALS

Kertas Penerangan Kertas Tugasan

White Board Power Point Slide

1. Marker pen 2. Duster

3. LCD Projecter 4. Komputer Riba 5. Screen

TP-300-2:2013- C14/P(4/8) TP-300-2:2013-

C14/T(4/8) ALAT PANDANG

DENGAR/

AUDIO VISUAL AIDS

WB PP

PERALATAN, KELENGKAPAN, BAHAN/

TOOLS, EQUIPMENTS AND MATERIALS

KUANTITI

1 1

1

(24)

4. Tekan aspek:

• Disiplin

• Tertib

• Kerjasama

ADJUST REAR / FRONT AXLE COMPONENT PARTS CLEARANCE / FREEPLAY & REFILL REAR / FRONT AXLE OIL

• Jelaskan fungsi clearance/ free play komponen rear axle

• Terangkan prosedur adjusting komponen rear axle clearance / free play

• Jelaskan jenis-jenis axle oil yang ada

• Terangkan prosedur menukar rear axle oil

WB 20 minit

(25)

PRESENTATION :

1. Jelaskan fungsi clearance / free play komponen automatic transaxle

a. Setiap komponen-komponen di dalalam automatic transmission hendaklah di pasang secara teliti dan tersususn. Setiap Komponen- komponen tersebut di pasang mengikut susun atur komponen tersebut( sila rujuk servis manual ). Komponen tersebut hendaklah mempunyai clearance / free play bagi membolehkan setiap komponen berkerja dengan baik kerana mempunyai kelegaan di dalam unit automatic transmission.

b. Pastikan setiap komponen telah di pasang mengikut cara yang betul,contoh komponen seperti front clutch, rear clutch, low reverse break set, end clutch set, input shaft, planetary gear set, forward and reverse sun gear,torque converter, oil pump, valve body, solenoid valve, inhibitor switch dan lain-lain.

WB PP

20 minit

(26)

AIDS MASA 2. Terangkan prosedur

adjusting clearance / free play komponen automatic transaxle

a. Prosedur pemasangan komponen automatic transmission adalah seperti :

• Amalan aktiviti ‘5S’ WB

PP

30 minit

(27)

AIDS MASA 3. Jelaskan jenis-jenis

axle oil

3. Terangkan prosedur menukar real axle oil

a.Jenis-jenisnya adalah :

• SAE80 W/90

• EP90

• SAE90

• EP75W/90

• SAE80 W/90LSD

a. Prosedur menukar rear axle oil adalah seperti :

WB PP

30 minit

(28)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

KP 10 minit

(29)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

• Markah lulus.

TAJUK : - Ucapan perpisahan

KT 10 minit

(30)

PELAN MENGAJAR - TEORI

THEORY LESSON PLAN KOD NAMA DAN PROGRAM /

PROGRAM CODE AND NAME G452-002-2:2018 Light Vehicle-Repair Service NO DAN TAJUK UNIT

KOMPETENSI /

COMPETENCY UNIT CODE AND TITLE

G452-002-2:2018 (C06) Rear / Front Axle Rectification TAHAP / LEVEL 2 (TWO)

NO DAN PENYATAAN

AKTIVITI / WORK ACTIVITIES NO. AND STATEMENT

1. INSPECT REAR / FRONT AXLE CONDITION

2. DISMANTLE REAR / FRONT AXLE DIFFERENTIAL UNIT

3. CHANGE REAR / FRONT AXLE DIFFERENTIAL COMPONENTS & PARTS

ID UNIT KOMPENTENSI /

COMPETENCY UNIT ID G452-002-2:2018(C06) /

PMT1/3 Muka / Page

Drpd : 1 :

TAJUK :

REPLACE AXLE DIFFERENTIAL UNIT FAULTY / WORN OUT COMPONENT PARTS

(31)

TAJUK/TITLE: :

REPLACE AXLE DIFFERENTIAL UNIT FAULTY / WORN OUT COMPONENT PARTS

TUJUAN PENGAJARAN/INSTRUCTIONAL AIMS:

Pelatih-pelatih mesti boleh: -

• Terangkan prosedur membuka komponen rear axle

• Terangkan prosedur menukar komponen rear axle

ALAT BANTUAN PENGAJARAN/

INSTRUCTIONAL AIDS TAJUK / TITLE NO. KOD/

CODE NUM.

BAHAN

PEMBELAJARAN/

LEARNING MATERIALS

Kertas Penerangan Kertas Tugasan

White Board Power Point Slide

1. Marker pen 2. Duster

3. LCD Projecter 4. Komputer Riba 5. Screen

TP-300-2:2013- C14/P(4/8) TP-300-2:2013-

C14/T(4/8) ALAT PANDANG

DENGAR/

AUDIO VISUAL AIDS

WB PP

PERALATAN, KELENGKAPAN, BAHAN/

TOOLS, EQUIPMENTS AND MATERIALS

KUANTITI

1 1

1

(32)

4. Tekan aspek:

• Disiplin

• Tertib

• Kerjasama

REPLACE AXLE DIFFERENTIAL UNIT FAULTY / WORN OUT COMPONENT PARTS

• Terangkan prosedur membuka komponen rear axle

• Terangkan prosedur menukar komponen rear axle

WB 10 minit

(33)

membuka komponen rear axle

Prosedur membuka komponen rear axle adalah seperti :

WB PP

30 minit

(34)

AIDS MASA 2.

Terangkan prosedur

menukar komponen rear axle

a. Prosedur menukar komponen automatic transaxle adalah seperti :

• Amalan aktiviti ‘5S’ WB

PP

30 minit

(35)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

KP 25 minit

(36)

AKTIVITI PENGAJARAN

( Instructional Activities ) INST.

AIDS MASA

• Markah lulus.

TAJUK : ASSEMBLE REAR / FRONT AXLE DIFFERENTIAL UNIT & INSTALL REAR / FRONT AXLE DIFFERENTIAL UNIT

Ucapan perpisahan.

KT 25 minit
