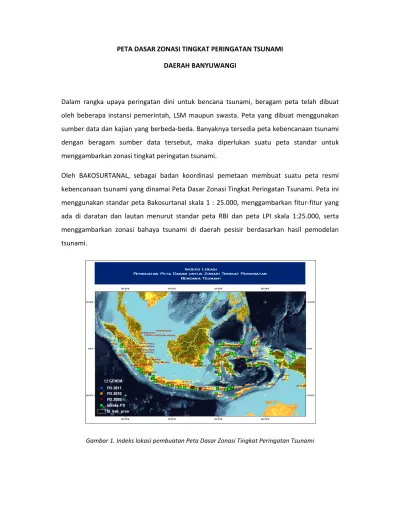

PETA DASAR ZONASI TINGKAT PERINGATAN TSUNAMI DAERAH BANYUWANGI

PETA DASAR ZONASI TINGKAT PERINGATAN TSUNAMI  DAERAH BANYUWANGI



Dalam rangka upaya peringatan dini untuk bencana tsunami, beragam peta telah dibuat  oleh beberapa instansi pemerintah, LSM maupun swasta. Peta yang dibuat menggunakan  sumber data dan kajian yang berbeda‐beda. Banyaknya tersedia peta kebencanaan tsunami  dengan  beragam  sumber  data  tersebut,  maka  diperlukan  suatu  peta  standar  untuk  menggambarkan zonasi tingkat peringatan tsunami.

Oleh BAKOSURTANAL, sebagai badan koordinasi pemetaan membuat suatu peta resmi  kebencanaan tsunami yang dinamai Peta Dasar Zonasi Tingkat Peringatan Tsunami. Peta ini  menggunakan standar peta Bakosurtanal skala 1 : 25.000, menggambarkan fitur‐fitur yang  ada di daratan dan lautan menurut standar peta RBI dan peta LPI skala 1:25.000, serta  menggambarkan zonasi bahaya tsunami di daerah pesisir berdasarkan hasil pemodelan  tsunami.

Gambar 1. Indeks lokasi pembuatan Peta Dasar Zonasi Tingkat Peringatan Tsunami

PEMODELAN TSUNAMI

Pemodelan  Tsunami  menggunakan  model  tsunami  yang  dikembangkan  oleh  Badan  Pengkajian Dinamika Pantai (BPDP) – BPPT. Model tsunami ini hanya dibangkitkan oleh  pergerakan dasar laut akibat gempa.  Untuk mensimulasikan penjalaran gelombang tsunami  digunakan model hidrodinamika dua dimensi dari persamaan gerak gelombang panjang  linier. Sedangkan untuk mensimulasikan limpasan tsunami (run‐up) digunakan teori perairan  dangkal nonlinier.   Berikut ini adalah persamaan konservasi massa dan momentum untuk  teori perairan dangkal di dalam model:

0 = ∂ ∂ + ∂ ∂ + ∂ ∂ y N x M t η            0 2 2 3 7 2 2 = + + ∂ ∂ + ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ∂ ∂ + ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ∂ ∂ + ∂ ∂ N M M D gn x gD D MN y D M x t M η   0 2 2 3 7 2 2 = + + ∂ ∂ + ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ∂ ∂ + ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ∂ ∂ + ∂ ∂ N M N D gn y gD D N y D MN x t N η     Keterangan :

h : kedalaman air laut  η  : elevasi muka air laut

D :  total kedalaman yang diberikan oleh h + η  g : percepatan gravitasi bumi

n :  koefisien kekasaran dasar manning number   M: Discharge fluxes pada arah x

N : Discharge fuxes pada arah y

Dalam  pemodelan  Tsunami  ini  digunakan  data  masukan  berupa  data  topografi  dan  bathimetri sekitar pantai dan data pusat gempa. Data topografi yang digunakan dalam dapat  dikelompokan kedalam dua kriteria, yaitu data yang digunakan untuk input pemodelan dan   data yang akan ditampilkan pada peta.

Data  yang  digunakan  untuk  input  pemodelan  adalah  data  ketinggian  (elevasi)  yang  diperoleh  dari DEM  berbasis  kontur  peta  Rupabumi  Indonesia  skala  1  :  25.000,data  ketinggian berupa masspoint dan spotheight, dan data elevasi hasil pengukuran tinggi GPS.   Sedangkan  data topografi yang  akan  ditampilkan pada  peta  adalah data  digital peta  Rupabumi Indonesia (RBI) skala 1 : 25.000. Unsur topografi yang ditampilkan adalah :

• garis pantai,

• hidrografi ( berupa laut beserta unsur‐unsur di perairan pantainya, sungai, terusan,  saluran air, danau, waduk atau bendungan ),

• permukiman dan penggunaan lahan.

• jaringan transportasi ( berupa jalan tol, jalan arteri, jalan kolektor, jalan lokal, jalan  lain, jalan setapak, jalan kereta api, bandar udara dan pelabuhan ),

• batas administrasi ( berupa batas negara, batas propinsi, batas kabupaten, batas  kota, batas kecamatan, batas kelurahan ),

• garis kontur  • titik tinggi, dan

• nama‐nama unsur geografis.

Beberapa unsur topografi dari peta RBI, umumnya data pemukiman, penggunaan lahan, dan  jaringan transportasi dilakukan updating dari data citra terbaru daerah yang dipetakan,  serta hasil survei cek lapangan.

Data batimetri yang digunakan berasal dari berbagai sumber yang ada, antara lain data hasil  survei bathimetri, data kontur laut dari peta Lingkungan Pantai Indonesia (LPI) skala 1:  25.000 atau 1: 50.000, data Brithis Admiralrty Chart (BAC), dan data kedalaman laut dari  peta Laut lainnya yang tersedia di Pusat Pemetaan Dasar Kelautan dan Kedirgantaraan  (PDKK) – BAKOSURTANAL.

Penentuan lokasi dan besaran gempa didapatkan dari data sejarah kejadian gempa disekitar  lokasi kegiatan, yang tercatat menimbulkan kejadian tsunami. Contoh data sejarah gempa  yang menimbulkan tsunami yang tercatat di BMKG dari tahun 1815 sampai 1994 untuk  daerah sekitar Jawa Timur, Bali dan Nusa Tenggara antara lain disajikan pada gambar  berikut :



Gambar 2 : Sebaran sumber gempa

Parameter gempa yang dibutuhkan untuk pemodelan tsunami ini adalah :

- Lokasi gempa ( Xo & Yo dalam derajat)

- Magnitude gempa (M dalam Mw)

- Kedalaman gempa (HH dalam km)

- Panjang gempa (L dalam km)

- Lebar gempa (W dalam km)

- Sudut strike (TH dalam derajat)

- Sudut dip (DL dalam derajat)

- Sudut slip / rake (RD dalam derajat)

- Dislokasi (D dalam meter)

Besarnya parameter gempa dapat didekati dengan formula empiris (Emile A. Okal) sebagai  berikut:    ₇ 3 1 10 935 . 1 x M

L= o , L adalah panjang fault dalam km

  ₇ 3 1 10 87 . 3 x M

W = o _{, W adalah lebar fault dalam km}

  ₈ 3 1 10 68 . 6 x M u = o

Δ , Δuadalah dislokasi dalam m

 M_o adalan momen dalam dyn*cm

Hasil dari pemodelan ini berupa run‐up dan inundasi dari kejadian simulasi tsunami. Run‐up  adalah tinggi  amplitude  gelombang  yang dihasilkan  dari  kejadian tsunami,  sedangkan  inundasi adalah genangan yang terbentuk akibat run‐up tsunami tersebut.



  Gambar 3. Run‐up dan inundasi

Zonasi tingkat peringatan yang dipakai adalah zonasi tingkat peringatan yang dikeluarkan  oleh BMKG, yaitu 3 zonasi.

• Zona 1 : inundasi dengan elevasi 0 – 0,5 meter  • Zona 2 : inundasi dengan elevasi 0,5 – 3 meter  • Zona 3 : inundasi dengan elevasi  > 3 meter

DATA PETA

Peta  Dasar  Zonasi  Tingkat  Peringatan  Tsunami  merupakan  peta  tematik  dengan  menampilkan fitur‐fitur yang ada di daratan dan lautan menurut standar peta RBI dan peta  LPI skala 1:25.000, serta menggambarkan informasi zonasi bahaya tsunami di daerah pesisir

berdasarkan hasil pemodelan tsunami. Peta ini menggunakan standar peta Bakosurtanal  skala 1 : 25.000.



Dalam peta versi digital ini, data peta disimpan dalam format geodatabase (*.gdb) dan  shapefile(*.shp)  yang terdiri  dari  9 tema/  feature dataset.  Nama  feature/  layer  peta  menggunakan nama layer dengan standar Auslig yang digunakan dalam database PDKK‐ BAKOSURTANAL.  Data Format Geodatabase (*.gdb)      Gambar 4. Geodatabase     1. ADMINISTRASI

Tema Administrasi berisi 2 layer :

No  Nama Layer  Tipe Geometri  Arti

1  ADMARE  area/poligon Batas Administrasi

2  ADMBOR  line Batas Administrasi









Gambar 5. Feature Dataset Administrasi

  2. TRANSPORTASI



Tema Transportasi berisi 2 layer :

No  Nama Layer  Tipe Geometri  Arti

1  XXROAD  line  Jalan







Gambar 6. Feature Dataset Transportasi



3. PEMUKIMAN

Tema Pemukiman berisi 3 layer :

No  Nama Layer  Tipe Geometri  Arti

1  BUILDG  Point Lokasi Permukiman/ Bangunan

2  BUILIN  Line Batas Pemukiman/ Bangunan

3  BUUARE  Area/poligon Area Pemukiman/ Bangunan







Gambar 7. Feature Dataset Pemukiman

4. VEGETASI

Tema Vegetasi berisi 1 layer :

No  Nama Layer  Tipe Geometri Arti

1  VEGATN  Area / Poligon Area vegetasi





  Gambar 9. Feature Dataset Vegetasi

5. HIDROGRAFI

Tema Hidrografi berisi 8 layer :

No  Nama Layer  Tipe Geometri Arti

1  COALNE  Line Garis Pantai

2  DEPARE  Area/ poligon  Area kedalaman

3  DEPCNT  Line  Kontur kedalaman

4  RIVERS  Line  Sungai (garis)

5  SOUNDG  Point  Titik kedalaman_Survei

6  SOUNDG_PETA  Point  Titik kedalaman_Peta LPI

7  WATCOR  Area/ poligon  Sungai (area)

8  XXLAKE  Area/ poligon  Danau





Gambar 10. Feature Dataset Hidrografi

6. HIPSOGRAFI

Tema Hipsografi berisi 3 layer :

No  Nama Layer  Tipe Geometri  Arti

1  CONTUR  Line  Garis Pantai

2  SPOTEL  Point  Titik tinggi

3  SPOTEL_Hasil_Pengukuran Point  Titik tinggi hasil pengukuran GPS

4  SPOTEL_TTG  Point  Titik Tinggi Geodesi





Gambar 11. Feature Dataset Hipsografi



7. TOPONIMI

Tema Toponimi berisi 1 layer :

No  Nama Layer  Tipe Geometri Arti

1  ANOTAT  Point Anotasi







8. GRID

Tema Grid berisi 2 layer :

No  Nama Layer  Tipe Geometri Arti

1  GRALIN  Line Garis Gratikul/ Grid

2  GRALIN_TX  Text  Teks Anotasi, Toponimi







9. INUNDASI

Tema Inundasi berisi 2 layer :

No  Nama Layer  Tipe Geometri Arti

1  INUARE  Area / polygon Area Inundasi

2  INUBOR  Line  Batas Inundasi





Gambar 14. Feature Dataset Inundasi

Data Format Shapefile (*.shp)

  Gambar 16. Feature data dalam format SHP



Gambar 17. Tampilan data format SHP menggunakan ArcMap



LAYOUT PETA DASAR ZONASI TINGKAT PERINGATAN TSUNAMI



Gambar 18. Peta Dasar Zonasi Tingkat Peringatan Tsunami Skala 1:25.000



  Keterangan :

A : Muka peta

B : Judul dan Skala Peta  C : Diagram Lokasi Peta  D : Proyeksi Peta  E : Pembuat Peta  F : Legenda Peta  G : Sumber Data

H : Petunjuk Pembacaan Koordinat  I : Pembagian Administrasi

J : Lokasi Pusat Gempa  K : Skala Peta

L : Keterangan Peta  M : Istilah

N : Petunjuk Arah Utara

  Gambar 19. Peta Citra Zonasi Tingkat Peringatan Tsunami Skala 1:10.000
