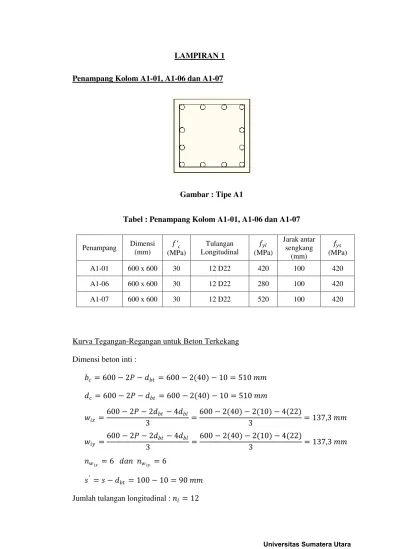

LAMPIRAN 1
Penampang Kolom A1-01, A1-06 dan A1-07
Gambar : Tipe A1
Tabel : Penampang Kolom A1-01, A1-06 dan A1-07
Penampang Dimensi (mm)
𝑓′𝑐 (MPa)
Tulangan Longitudinal
𝑓𝑦𝑙 (MPa)
Jarak antar sengkang
(mm)
𝑓𝑦𝑠 (MPa)
A1-01 600 x 600 30 12 D22 420 100 420
A1-06 600 x 600 30 12 D22 280 100 420
A1-07 600 x 600 30 12 D22 520 100 420
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 𝑑𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 𝑤𝑖𝑥 =
600−2𝑃 −2𝑑𝑏𝑡 −4𝑑𝑏𝑙
3 =
600−2(40)−2(10)−4(22)
3 = 137,3 𝑚𝑚
𝑤𝑖𝑦 =
600−2𝑃 −2𝑑𝑏𝑡 −4𝑑𝑏𝑙
3 =
600−2(40)−2(10)−4(22)
3 = 137,3 𝑚𝑚
𝑛𝑤𝑖𝑥 = 6 𝑑𝑎𝑛 𝑛𝑤𝑖𝑦 = 6 𝑠′ = 𝑠 − 𝑑
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,2153 30 MPa = 36,46 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,2153−1 = 0,004153 f. Modulus Tangen dari beton terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
36,46
0,004153 = 8778,955 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
εcc
= εc 0,004153
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
27386,128
27386,128−8778,955= 1,472
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟
𝑓𝑐 =
36,46 0,004153εc 1,472 1,472−1 + 0,004153εc 1,472 i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0,12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎 𝜀𝑐𝑢 = 0,004 +
1.4 𝜌𝑠𝑓𝑦 𝜀𝑠𝑚
𝑓𝑐𝑐′ = 0,004 +
1,4 0,00616 420 0,12
36,46 = 0,01592
0,0318
j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
a. Mencari nilai Faktor Pengekangan 𝐾
Untuk beton tidak terkekang, nilai 𝐾= 1 b. Tegangan maksimum 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1 30 MPa = 30 MPa
c. Regangan yang berhubungan dengan tegangan maksimum 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1−1 = 0,002 d. Modulus Tangen dari beton tidak terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa e. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
30
0,002= 15000 MPa f. Hubungan antara tegangan-regangan
𝑥= εc
εcc
= εc 0,002
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
27386,128
27386,128−15000= 2,211
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟 0
5 10 15 20 25 30 35 40
0 0.005 0.01 0.015 0.02
Tegan
g
an
(
M
Pa)
𝑓𝑐 =
30 ε0,002c 2,211 2,211−1 + ε0,002c 2,211
…(1)
g. Kurva Tegangan-Regangan
Kurva tegangan-regangan dari beton tidak terkekang akan mengikuti persamaan
(1) sampai 𝜀𝑐 mencapai nilai 2𝜀𝑐𝑜 dan kemudian kurva akan turun hingga 𝜀𝑠𝑝 dalam garis linear.
0 5 10 15 20 25 30 35
0 0.001 0.002 0.003 0.004 0.005 0.006 0.007
T
eg
a
ng
a
n
(M
P
a
)
LAMPIRAN 1 (LANJUTAN)
Penampang Kolom A1-02
Penampang Dimensi (mm)
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 12
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑥 =𝜌𝑥.𝑓𝑦 = 0,00308 420 = 1,2936 N/mm2
𝑓𝑙𝑥′ =𝑘𝑒 .𝑓𝑙𝑥 = 0,7613 1,2936 = 0,985 N/mm2
𝜌𝑦 =𝑛𝑑𝑦 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑦 =𝜌𝑦.𝑓𝑦 = 0,00308 420 = 1,2936 N/mm2
𝑓𝑙𝑦′ =𝑘𝑒 .𝑓𝑙𝑦 = 0.7613 1,2936 = 0,985 N/mm2
𝜌𝑠=𝜌𝑥+𝜌𝑦 = 0,00308 + 0,00308 = 0,00616
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
𝑓𝑐′ =
0,985
30 = 0,0328
𝑓𝑙𝑦′
𝑓𝑐′ =
0,985
30 = 0,0328
Dari grafik didapat nilai 𝐾= 1,22
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,22 30 MPa = 36,6 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,22−1 = 0,0042
1,22
f. Modulus Tangen dari beton terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
36,46
0,0042 = 8714,286 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
εcc
= εc 0,0042
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
27386,128
27386,128−8714,286= 1,467
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟
𝑓𝑐 =
36,6 ε0,0042c 1,467 1,467−1 + ε0,0042c 1,467 i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0.12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎 𝜀𝑐𝑢 = 0,004 +
1.4 𝜌𝑠𝑓𝑦 𝜀𝑠𝑚
𝑓𝑐𝑐′ = 0,004 +
1,4 0,00616 420 0,12
36,6 = 0,015876 j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
Kurva Tegangan-Regangan untuk beton tidak terkekang pada kolom A1-02 sama
dengan yang terdapat pada kolom A1-01. 0
10 20 30 40
0 0.005 0.01 0.015 0.02
Tegan
g
an
(
M
Pa)
LAMPIRAN 1 (LANJUTAN)
Penampang Kolom A1-03
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 12
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′ Penampang Dimensi
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 50 = 0,00616
𝑓𝑙𝑥 =𝜌𝑥.𝑓𝑦 = 0,00616 420 = 2,5872 N/mm2
𝑓𝑙𝑥′ =𝑘𝑒 .𝑓𝑙𝑥 = 0,8033 2,5872 = 2,0784 N/mm2
𝜌𝑦 =𝑛𝑑𝑦 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 50 = 0,00616
𝑓𝑙𝑦 =𝜌𝑦.𝑓𝑦 = 0,00616 420 = 2,5872 N/mm2
𝑓𝑙𝑦′ =𝑘𝑒 .𝑓𝑙𝑦 = 0.8033 2,5872 = 2,0784 N/mm2
𝜌𝑠=𝜌𝑥+𝜌𝑦 = 0,00616 + 0,00616 = 0,01232
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
𝑓𝑐′ =
2,0784
30 = 0,0693
𝑓𝑙𝑦′
𝑓𝑐′ =
2,0784
30 = 0,0693
Dari grafik didapat nilai 𝐾= 1,4003
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,4003 30 MPa = 42,009 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,4003−1 = 0,006003 f. Modulus Tangen dari beton terkekang 𝐸𝑐
0,0693
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
42,009
0,006003 = 6998,001 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
27386,128−6998,001= 1,343
𝑓𝑐 = 𝑓𝑐𝑐
i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0.12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎 j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
Kurva Tegangan-Regangan untuk beton tidak terkekang pada kolom A1-03 sama
dengan yang terdapat pada kolom A1-01. 0
0 0.005 0.01 0.015 0.02 0.025 0.03
LAMPIRAN 1 (LANJUTAN)
Penampang Kolom A1-04
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 12
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′ Penampang Dimensi
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 150 = 0,002053
𝑓𝑙𝑥 =𝜌𝑥.𝑓𝑦 = 0,002053 420 = 0,8624 N/mm2
𝑓𝑙𝑥′ =𝑘𝑒 .𝑓𝑙𝑥 = 0,648 0,8624 = 0,559 N/mm2
𝜌𝑦 =𝑛𝑑𝑦 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 50 = 0,002053
𝑓𝑙𝑦 =𝜌𝑦.𝑓𝑦 = 0,002053 420 = 0,8624 N/mm2
𝑓𝑙𝑦′ =𝑘𝑒 .𝑓𝑙𝑦 = 0,648 0,8624 = 0,559 N/mm2
𝜌𝑠=𝜌𝑥+𝜌𝑦 = 0,002053 + 0,002053 = 0,004106
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
𝑓𝑐′ =
0,559
30 = 0,0186
𝑓𝑙𝑦′
𝑓𝑐′ =
0,559
30 = 0,0186
Dari grafik didapat nilai 𝐾= 1,155
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,155 30 MPa = 34,65 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,155−1 = 0,00355 f. Modulus Tangen dari beton terkekang 𝐸𝑐
0,0186
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
34,65
0,00355= 9760,563 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
27386,128−9760,563= 1,554
𝑓𝑐 = 𝑓𝑐𝑐 i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0.12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎
j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
Kurva Tegangan-Regangan untuk beton tidak terkekang pada kolom A1-04 sama
dengan yang terdapat pada kolom A1-01. 0
0 0.002 0.004 0.006 0.008 0.01 0.012 0.014
LAMPIRAN 1 (LANJUTAN)
Penampang Kolom A1-05
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 12
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′ Penampang Dimensi
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑥 =𝜌𝑥.𝑓𝑦 = 0,00308 420 = 1,2936 N/mm2
𝑓𝑙𝑥′ =𝑘𝑒 .𝑓𝑙𝑥 = 0,7234 1,2936 = 0,936 N/mm2
𝜌𝑦 =𝑛𝑑𝑦 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑦 =𝜌𝑦.𝑓𝑦 = 0,00308 420 = 1,2936 N/mm2
𝑓𝑙𝑦′ =𝑘𝑒 .𝑓𝑙𝑦 = 0,7234 1.2936 = 0,936 N/mm2
𝜌𝑠=𝜌𝑥+𝜌𝑦 = 0,00308 + 0,00308 = 0,00616
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
𝑓𝑐′ =
0,936
20 = 0,04679
𝑓𝑙𝑦′
𝑓𝑐′ =
0,936
20 = 0,04679
Dari grafik didapat nilai 𝐾= 1,289
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,289 20 MPa = 25,78 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,289−1 = 0,00489 f. Modulus Tangen dari beton terkekang 𝐸𝑐
0,04679
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 20 = 22360,68 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
25,78
0,00489= 5271,984 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
22360,68−5271,984 = 1,309
𝑓𝑐 = 𝑓𝑐𝑐
i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0,12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎 j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
a. Mencari nilai Faktor Pengekangan 𝐾
Untuk beton tidak terkekang, nilai 𝐾= 1 0
0 0.005 0.01 0.015 0.02 0.025
b. Tegangan maksimum 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1 20 MPa = 20 MPa
c. Regangan yang berhubungan dengan tegangan maksimum 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1−1 = 0,002 d. Modulus Tangen dari beton tidak terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 20 = 22360,68 MPa e. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
20
0,002= 10000 MPa f. Hubungan antara tegangan-regangan
𝑥= εc
εcc
= εc 0,002
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
22360,68
22360,68−10000= 1,809
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟
𝑓𝑐 =
20 ε0,002c 1,809 1,809−1 + ε0,002c 1,809
…(2)
g. Kurva Tegangan-Regangan
Kurva tegangan-regangan dari beton tidak terkekang akan mengikuti persamaan
(2) sampai 𝜀𝑐 mencapai nilai 2𝜀𝑐𝑜 dan kemudian kurva akan turun hingga 𝜀𝑠𝑝 dalam garis linear.
0 5 10 15 20 25
0 0.002 0.004 0.006 0.008
Tegan
g
an
(
M
Pa)
LAMPIRAN 1 (LANJUTAN)
Penampang Kolom A1-08
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 12
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′ Penampang Dimensi
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑥 =𝜌𝑥.𝑓𝑦 = 0,00308 420 = 1,2936 N/mm2
𝑓𝑙𝑥′ =𝑘𝑒 .𝑓𝑙𝑥 = 0,7234 1,2936 = 0,936 N/mm2
𝜌𝑦 =𝑛𝑑𝑦 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑦 =𝜌𝑦.𝑓𝑦 = 0,00308 420 = 1,2936 N/mm2
𝑓𝑙𝑦′ =𝑘𝑒 .𝑓𝑙𝑦 = 0,7234 1.2936 = 0,936 N/mm2
𝜌𝑠=𝜌𝑥+𝜌𝑦 = 0,00308 + 0,00308 = 0,00616
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
𝑓𝑐′ =
0,936
70 = 0,01337
𝑓𝑙𝑦′
𝑓𝑐′ =
0,936
70 = 0,01337
Dari grafik didapat nilai 𝐾= 1,1247
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′ 𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,1247 70 MPa = 78,73 MPa
e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,1247−1 = 0,003247 f. Modulus Tangen dari beton terkekang 𝐸𝑐
0,01337
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 70 = 41833 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
78,73
0,003247 = 24246,69 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0,12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎 j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
a. Mencari nilai Faktor Pengekangan 𝐾
Untuk beton tidak terkekang, nilai 𝐾= 1 b. Tegangan maksimum 𝑓𝑐𝑐′
0 0.002 0.004 0.006 0.008 0.01
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1 70 MPa = 70 MPa
c. Regangan yang berhubungan dengan tegangan maksimum 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1−1 = 0,002 d. Modulus Tangen dari beton tidak terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 70 = 41833 MPa e. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
70
0,002= 35000 MPa f. Hubungan antara tegangan-regangan
𝑥= εc
εcc
= εc 0,002
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
41833
41833−35000= 6,122
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟
𝑓𝑐 =
70 ε0,002c 6,122 6,122−1 + ε0,002c
6,122…(3)
g. Kurva Tegangan-Regangan
Kurva tegangan-regangan dari beton tidak terkekang akan mengikuti persamaan
(3) sampai 𝜀𝑐 mencapai nilai 2𝜀𝑐𝑜 dan kemudian kurva akan turun hingga 𝜀𝑠𝑝 dalam garis linear.
0 10 20 30 40 50 60 70 80
0 0.002 0.004 0.006 0.008
Tegan
g
an
(
M
Pa)
LAMPIRAN 1 (LANJUTAN)
Penampang Kolom A1-09
Penampang Dimensi (mm)
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 12
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑥 =𝜌𝑥.𝑓𝑦 = 0,00308 280 = 0,8624 N/mm2
𝑓𝑙𝑥′ =𝑘𝑒 .𝑓𝑙𝑥 = 0,7234 0,8624 = 0,6239 N/mm2
𝜌𝑦 =𝑛𝑑𝑦 𝐴𝑏𝑡 𝑐𝑠 =
2 78,54
510 100 = 0,00308
𝑓𝑙𝑦 =𝜌𝑦.𝑓𝑦 = 0,00308 280 = 0,8624 N/mm2
𝑓𝑙𝑦′ =𝑘𝑒 .𝑓𝑙𝑦 = 0,7234 0,8624 = 0,6239 N/mm2
𝜌𝑠=𝜌𝑥+𝜌𝑦 = 0,00308 + 0,00308 = 0,00616
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
𝑓𝑐′ =
0,6239
30 = 0,0208
𝑓𝑙𝑦′
𝑓𝑐′ =
0,6239
30 = 0,0208
Dari grafik didapat nilai 𝐾= 1,166
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,166 30 MPa = 34,98 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,166−1 = 0,00366 f. Modulus Tangen dari beton terkekang 𝐸𝑐
0,0208
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
34,98
0,00366= 9557,377 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
27386,128−9557,377= 1,536
𝑓𝑐 = 𝑓𝑐𝑐 i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0,15 untuk 𝑓𝑦 = 280 𝑀𝑃𝑎 j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
Kurva Tegangan-Regangan untuk beton tidak terkekang pada kolom A1-09 sama
dengan yang terdapat pada kolom A1-01 0
0 0.005 0.01 0.015 0.02
LAMPIRAN 2
Penampang Kolom A2-01
Gambar : Tipe A2
Penampang Dimensi (mm)
𝑓′𝑐 (MPa)
Tulangan Longitudinal
𝑓𝑦𝑙 (MPa)
Jarak antar sengkang
(mm)
𝑓𝑦𝑠 (MPa)
A2-01 600 x 600 30 8 D28 420 100 420
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 𝑑𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 𝑤𝑖𝑥 =
600−2𝑃 −2𝑑𝑏𝑡 −4𝑑𝑏𝑙
3 =
600−2(40)−2(10)−4(28)
3 = 129,3 𝑚𝑚
𝑤𝑖𝑦 = 600−2𝑃 −2𝑑𝑏𝑡 −2𝑑𝑏𝑙 = 600−2 40 −2 10 −2(28) = 444 𝑚𝑚 𝑛𝑤𝑖𝑥 = 6
𝑛𝑤𝑖𝑦 = 2 𝑠′ = 𝑠 − 𝑑
𝑏𝑡 = 100−10 = 90 𝑚𝑚 Jumlah tulangan longitudinal : 𝑛𝑙 = 8
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,191 30 MPa = 35,73 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,191−1 = 0,00391 f. Modulus Tangen dari beton terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
36,46
0,00391= 9138,11 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
εcc
= εc 0,00391
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
27386,128
27386,128−9138,11= 1,5008
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟
𝑓𝑐 =
35,73 0,00391εc 1,5008 1,5008−1 + ε0,00391c 1,5008 i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0,12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎 𝜀𝑐𝑢 = 0,004 +
1.4 𝜌𝑠𝑓𝑦 𝜀𝑠𝑚
𝑓𝑐𝑐′ = 0,004 +
1,4 0,00616 420 0,12
35,73 = 0,01617
0,025
j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
Kurva Tegangan-Regangan untuk beton tidak terkekang pada kolom A2-01 sama
dengan yang terdapat pada kolom A1-01. 0
5 10 15 20 25 30 35 40
0 0.005 0.01 0.015 0.02
Tegan
g
an
(
M
Pa)
LAMPIRAN 3
Penampang Kolom A3-01
Gambar : Tipe A3
Kurva Tegangan-Regangan untuk Beton Terkekang
Dimensi beton inti :
𝑏𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 𝑑𝑐 = 600−2𝑃 − 𝑑𝑏𝑡 = 600−2(40)−10 = 510 𝑚𝑚 𝑤𝑖𝑥 =
600−2𝑃 −2𝑑𝑏𝑡 −3𝑑𝑏𝑙
2 =
600−2(40)−2(10)−3(28)
2 = 208 𝑚𝑚
𝑤𝑖𝑦 =
600−2𝑃 −2𝑑𝑏𝑡 −3𝑑𝑏𝑙
2 =
600−2(40)−2(10)−3(28)
2 = 208 𝑚𝑚
𝑛𝑤𝑖𝑥 = 4 𝑛𝑤𝑖𝑦 = 4 𝑠′ = 𝑠 − 𝑑
𝑏𝑡 = 100−10 = 90 𝑚𝑚
Jumlah tulangan longitudinal : 𝑛𝑙 = 8 Penampang Dimensi
(mm)
𝑓′𝑐 (MPa)
Tulangan Longitudinal
𝑓𝑦𝑙 (MPa)
Jarak antar sengkang
(mm)
𝑓𝑦𝑠 (MPa)
Jumlah tulangan transversal : 𝑛𝑥 = 2 𝑑𝑎𝑛𝑛𝑦 = 2 a. Menghitung Koefisien Kekangan Efektif 𝑘𝑒
𝜌𝑐𝑐 = 𝐴𝐴𝑙
b. Menghitung Tegangan Kekangan Efektif 𝑓𝑙′
𝜌𝑥 =𝑛𝑏𝑥 𝐴𝑏𝑡
c. Mencari Nilai Faktor Pengekangan (K)
𝑓𝑙𝑥′
d. Menghitung Tegangan Maksimum Beton Terkekang 𝑓𝑐𝑐′
𝑓𝑐𝑐′ = 𝐾 .𝑓𝑐′ = 1,208 30 MPa = 36,24 MPa e. Regangan beton yang yang terkekang 𝜀𝑐𝑐
𝜀𝑐𝑐 =𝜀𝑐0 1 + 5 𝐾 −1 = 0,002 1 + 5 1,208−1 = 0,00408 f. Modulus Tangen dari beton terkekang 𝐸𝑐
𝐸𝑐 = 5000 𝑓𝑐′ = 5000 30 = 27386,128 MPa g. Modulus Secant pada tegangan maksimum 𝐸𝑠𝑒𝑐
𝐸𝑠𝑒𝑐 =𝑓𝜀𝑐𝑐′ 𝑐𝑐 =
36,46
0,00408= 8882,353 MPa h. Hubungan antara tegangan dan regangan
𝑥= εc
εcc
= εc 0,00408
𝑟= 𝐸𝑐
𝐸𝑐− 𝐸𝑠𝑒𝑐 =
27386,128
27386,128−8882,353= 1,48
𝑓𝑐 = 𝑓𝑐𝑐 ′ 𝑥 𝑟 𝑟 −1 +𝑥𝑟
𝑓𝑐 =
36,24 ε0,00408c 1,48 1,48−1 + 0,00408εc 1,48 i. Regangan ultimit untuk beton terkekang 𝜀𝑐𝑢
𝜀𝑠𝑚 = 0,12 untuk 𝑓𝑦 = 420 𝑀𝑃𝑎
0,0318
𝜀𝑐𝑢 = 0,004 +
1.4 𝜌𝑠𝑓𝑦 𝜀𝑠𝑚
𝑓𝑐𝑐′ = 0,004 +
1,4 0,00616 420 0,12
36,24 = 0,01599 j. Kurva Tegangan-Regangan
Kurva Tegangan-Regangan untuk Beton Tidak Terkekang
Kurva Tegangan-Regangan untuk beton tidak terkekang pada kolom A3-01 sama
dengan yang terdapat pada kolom A1-01. 0
5 10 15 20 25 30 35 40
0 0.005 0.01 0.015 0.02
Tegan
g
an
(
M
Pa)
