Pengertian umum peralatan dan pengunaan tegangan tinggi
Secara umum sistem tegangan tinggi adalah semua tengangan yang di anggap cukup tinggi oleh para teknisi listrik sehinnga di perlukan pengujian dan pengukuran dengan tegangan tinggi yang semuanya bersifat khusus dan memerlukan teknik teknik tertentu ( subyektif ), atau di mana gajala gejala tegangan tinggi muklai terjadi ( obyektif ).
Tegangan tinggi ini di klasifikasikan dalam beberapa tingkat yaitu : 1. Tegangan tinggi / high voltage (h v)
30 kv,66kv,70kv,& 150kv.
2. Tegangan extra tinggi / extra high voltage (E H V ) 220 kv,500kv,& 765 kv
3. Tegangan ultra tinggi / ultra high voltage ( U H T) >760 kv
Beberapa fungsi kegunaan yang di cakup dalam bidang teknik tegangan tinggi adalah persoalan persoalan pokok sebagai berikut :
a. Teknik pembangkit dan pengujian tenaga tinggi,termasuk antara lain klasifikasi pengujian H.V .dalam laboratorium ,pembnagkit dan pengujian dalam tegangan A.C
.pembangkit dan pengujian denga tegangan D.C . pembangkit dan pengujian dengan tegangan impuls.
b. Kordinasi isolasi yang menyangkut persoalan persoalan kordinasi isolasi antara peralatan listrik di satu pihak dan alat alat pelindung dari pihak lain.
c. Beberapa gejala tengan tinggi ,di mana antara lain akan di bahas soal soal korona(corona),gaanguan radiio (radio interfence),ganguan televise (television interfence),dan ganguan berisik (audible noise).
d. Beberapa komponen peralatan tegangan tinggi,misalnya isolator,bahan bahan dielctrik,bushing, dan sebagiannya
e. Intrsumensi tegangan tinggi,missal osilograf cdan meter meter khusus untuk pengukuran tegangan tinggi.
PERALATAN TEGANGAN TINGGI
Berikut adalah macam macam peralatan yang di butuhkan yang di gunakan untuk pembangkit dan pengujian tegangan tinggi :
Lightning Arrester Transformator Arus Transformator Daya
Sakelar Pemutus Tenaga (PMT) atau Circuit Braker (CB) Regulator Tegangan
Operating Terminal (OT)
Transformator Tegangan Tinggi Diode
Resistor Tegangan Tinggi Kapasitor Tegangan Tinggi Elektroda Bola Bola
Konektor Kabel
Perlengkapan Grounding Perlengkapan Pengaman
Berikut akan di jelaskaan satu persatu mengenai fungsi peralatan di atas : 1. Ligthning Arrester
Biasa di sebut dengan Arrester dan berfungsi sebagai pengaman instalasi (peralatan listrik pada instalasi Gardu Induk ) dari gangguan tegangan lebih akibat sambaran petir ( lightning surge ) maupun oleh surja hubung (switching surge).
2. Transformator arus
Trafo di gunakan untuk pengukuran arus yang besarnya ratusan amper lebih yang mengalir pada jarringan tegangan tinggi.jika arus yang mengalir pada tegangan rendah dan besarnya di bawah 5 amper,maka pengukuran dapat dilakukan secara langsung sedangkan untuk arus yang mengalir besar ,maka pengukuran dapat di lakukan secara tidak langsung dengan mengunakan trafo arus (sebutan untuk trafo pengukuran arus besar ).di samping itu trafo arus berfungsi juga pengukuran daya dan energi ,pengukuran jarak jauh dan rele proteksi.
Gamabar.transformator arus
3. Transformator daya
Transformator daya adalah suatu peralatan tenaga listrik yang berfungsi untuk menyalurkan tenaga atau daya listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya.
Dalam operasi penyaluran tenaga listrik transformator dapat di katakana jantung dari transmisi dan distribusi .dalam kondisi ini suatu transformator di harapkan dapat beroperasi secara maksimal (kalau bias secara terus menerus tanpa berhenti). Mengingat kerja keras dari sauatu transformator seperti itu ,maka cara pemeliharaannya juga harus di tuntut sebaik mungkin. Oleh karna itu transformator harus di pelihara dengan mengunakan system dan peralatan yang benar..untuk itu regu pemeliharaan harus mengetahui bagian bagian transformator
Berdasarkan tegangan operasinya dapat di bedakan menjadi transformator 500/150 kv dan 150/70 kv biasa di sebut Interbus Transformator (IBT).Transformator 150/20 kv dan 70/20 kv di sebut juga trafo distribusi . tititk netral transformator di tanahkan sesuai dengan kebutuhan system pengaman /proteksi. Sebagai contoh transformator150/70 kv di tanahkan secara langsung di sisi netral 150 KV dan transformator70/20 kv di tanahkan dengan tahanan rendah atau tahanan tinggi atau langsung ke sisi netral 20 KV nya.
4. Sakelar Pemutus Tenaga (PMT) atau Circuit Breaker (CB)
Berfungsi untuk menghubungkan atau memutus rangkaian pada saat beban (pada kondisi arus beban normal atau saat terjadi arus ganguan ). Pada saat menghubungkan atau memutus beban ,akan terjadi tegangan reenvery yaitu suatu fenomena tegangan lebih dan busur api ,oleh karna itu sakelar pemutus di lengkapi dengan media peredam busur api ,seperti media udara dan gas SF6.
Gambar. Sakelar Pemutus Tenaga.
5. Regulator Tegangan
Alat ini di gunakan untuk mengatur tegangan yang akan masuk ke transformator .masukannya adalah berupa teganggan AC 220 V satu fase. Sedangkan keluarannya adalah tegangan AC yang nilainya dapat di variasikan antara 0 sampai 220 V . Keluaran dari regulator tegangan ini akan menuju ke transformator .

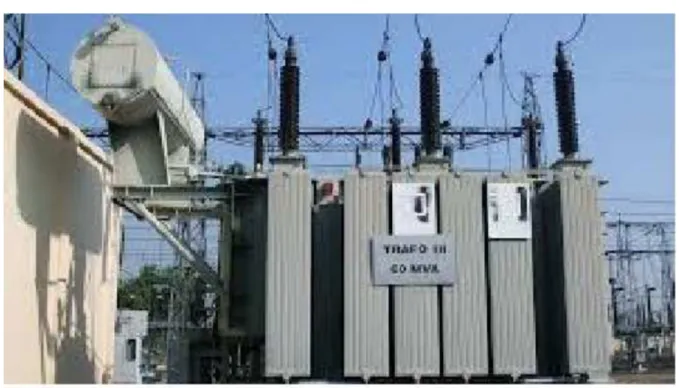

6. Transformator Tegangan Tinggi
Transformator yang di gunakan untuk membangkitkan tegangan tinggi adalah trafo step up. Perbandingan tegangan yang dapat digunakan adalah 220 V / 100 KV . artinya ,masukannya dari trafo ini adalah 220 V dan keluarannya dapat mencapai 100 KV.
7. Resistor Tegangan Tinggi
Bila yang dibangkitkan adalah berupa teganga DC , maka di gunakan resistor tegangan tinggi .selain sebagai beban ,resistor ini juga dapat digunakan sebagai pengukur tegangan dengan cara menyuplik tegangan dari resistor tersebut dengan menggunakan resistor ukur kemudian di sambung denggan Digital Measuring Instrument(DMI).
8. Kapasitor Tegangan Tinggi
Bila yanga akan di bangkitkan adalah berupa tegangan tinngi AC ,maka di gunakan kapasitor tagangan tinggi,kapasitor tegangan tinggi juga dapat di gunakan untuk mencuplik tegangan sehingga tegangan dari kapasitordaat di ukur dengan mengunakan Digital Measuring Instrumen (IMT).
Gamabar.kapasitor Tegangan Tinggi
9. Elektroda Tegangan Tinggi
Tegangan berlebih yang di bangkitkan oleh trafo dapat menyebabkan kerusakan pada trafo itu sendiri. Oleh karena itu di butuhkan suatu proteksi untuk menghindari adanaya lebihan tegangan tersebut. Salah satu cara untuk menghindari adanya hal tersebut adalah dengan mengunakan elektroda tegangan tinggi. Bila terjadi tegangan lebih ,maka elektroda tegangan tinggi akan terjadi break down.bila terjadi breakdown,maka operating terminal (OT) akan mengtrip koneksi regulatorke trafo,sehingga tidak ada lagi tegangan yang menuju ke trafo.
10. Digital Measuring Instrumen (DMI)
Untuk mengukur tegangan pada saat pembangkitan tegangan tinggi ,dapat di gunakan suatu alat ukur yang di namakan dengan Digital Measuring Instrumen (DMI) .alat ini dapat mengukur tegangan tinggi AC, DC ,maupum Impuls.
11. Operating Terminal (OT)
Rgulator tegangan yang di gunakan pada pembangkitan tegangan tinggi,tidak mungkin diatur (di naikan di turunkan tegangannya )dengan tangan langsung.untuk itu,di gunakanlah suatu alat khusus yang dapat mengatur regulator tegangan dari jarak jauh,yaitu operating terminal .selain dapat menurunkan dan menaikan tegangan regulator tegangan ,OT juga berlaku sebagai sakelar untuk tegangan yang akan masuk ke regulator dan ayang akan masuk ke trafo. Dan juga OT bertindak juga sebagai pengaman alat proteksi,jika terjadi breakdown pada elektroda tegangan tinggi,maka sakelar tegangan yang akan masuk ke trafo terputus.
12. Peralatan Grounding
Tegangan yang di tumpu oleh peralatan peralatan di atas ,termasuk dalam tegangan tinggi,maka arus sisa pada peralatan diatas pun memiliki nilai yang tinggi .untuk menghindari adanya kecelakaan pada orang lain yang akan menyentuh peralatan tersebut .
13. Dioda Tegangan Tinggi
Dioda tegangan tinggi ini di gunakan pada rangkaian pembangkit tegangan tinggi DC. Berfungsi untuk menyearahkan tegangan AC yang keluar dari trafo tegangan tinggi menjadi tegangan DC.
Gambar Dioda Tegangan Tinggi.
14. Resistor Pengaman
Untuk mencegah arus balik yang tinggi yang dapat merusak trafo ,maka dapat di gunakan resistor pengaman . resistor ini di pasang antara trafo dengan resistor pembangkitan dan biasanya memiliki nilai 10 sampai 20 MOhm
15. Peralatan Pengaman
Untuk melindungi pekerja atau orang lain yang sedang berhubungan dengan peralatan tegangan tinggi,dapat di gunakan sepatu pengaman (safety shoes).
