BAB III ANALISIS DAN PERANCANGAN

(1)

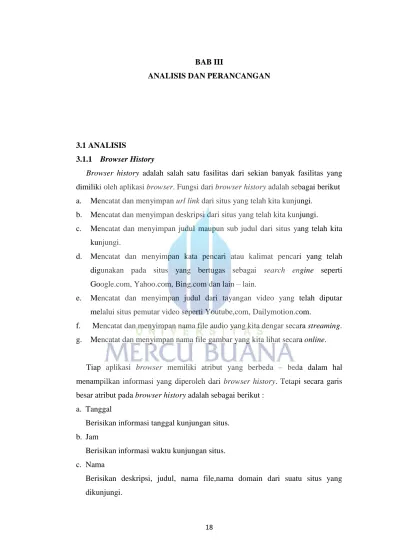

18 BAB III

ANALISIS DAN PERANCANGAN

3.1 ANALISIS

3.1.1 Browser History

Browser history adalah salah satu fasilitas dari sekian banyak fasilitas yang dimiliki oleh aplikasi browser. Fungsi dari browser history adalah sebagai berikut a. Mencatat dan menyimpan url link dari situs yang telah kita kunjungi.

b. Mencatat dan menyimpan deskripsi dari situs yang telah kita kunjungi.

c. Mencatat dan menyimpan judul maupun sub judul dari situs yang telah kita kunjungi.

d. Mencatat dan menyimpan kata pencari atau kalimat pencari yang telah digunakan pada situs yang bertugas sebagai search engine seperti Google.com, Yahoo.com, Bing.com dan lain – lain.

e. Mencatat dan menyimpan judul dari tayangan video yang telah diputar melalui situs pemutar video seperti Youtube,com, Dailymotion.com.

f. Mencatat dan menyimpan nama file audio yang kita dengar secara streaming.

g. Mencatat dan menyimpan nama file gambar yang kita lihat secara online.

Tiap aplikasi browser memiliki atribut yang berbeda – beda dalam hal menampilkan informasi yang diperoleh dari browser history. Tetapi secara garis besar atribut pada browser history adalah sebagai berikut :

a. Tanggal

Berisikan informasi tanggal kunjungan situs.

b. Jam

Berisikan informasi waktu kunjungan situs.

c. Nama

Berisikan deskripsi, judul, nama file,nama domain dari suatu situs yang dikunjungi.

(2)

19 d. Lokasi

Berisikan informasi url dari suatu situs.

Keberadaan fitur browser history pada aplikasi browser tidak mutlak, hal ini disebabkan karena aplikasi browser memberikan kebebasan kepada penggunanya untuk mengaktifkan fitur tersebut atau tidak menggunakannya. Selain itu aplikasi browser mengijinkan pengguna untuk mengapus daftar history mereka.

3.1.2 Identifikasi Masalah

Pemanfaatan browser history didalam hal pengawasan aktifitas surfing di dunia maya akan tidak maksimal jika mengalami kendala sebagai berikut :

a. History yang tercatat tidak lengkap.

b. Kesulitan didalam memantau suatu topik yang sedang di awasi secara khusus di link utama maupun pada sub link secara real time.

c. Kesulitan didalam memantau suatu topik yang sedang di awasi secara otomatis dari segi pengawasan dan pelaporan.

3.1.3 Penyebab Masalah

Dari identifikasi masalah diatas maka ditemukan penyebab masalah dalam hal tidak maksimalnya pemanfaatan browser history yaitu:

a. Keberadaan fitur url history di aplikasi browser tidak mutlak.

b. Aplikasi browser hanya memberikan daftar url history.

c. Aplikasi browser mengijinkan pengguna untuk menghapus url history tersebut.

Tidak adanya laporan secara otomatis jika kata atau topik yang sedang kita awasi ditemukan ketika pengguna sedang surfing di internet.

3.2 PERANCANGAN

Metode didalam perancangan piranti lunak untuk aplikasi Browser History Report and Analysis adalah menggunakan metode perancangan berorientasi objek dengan notasi Unified Modelling Language (UML).

(3)

20

Tahapan proses dalam analisa dan desain berorientasi objek adalah sebagai berikut :

1. Menjabarkan Bussines Process.

2. Mendefinisikan Use Case Diagram.

3. Mendefinisikan Activity Diagram.

4. Mendefinisikan Sequence Diagram.

5. Mendefinisikan Class Diagram

Beberapa diagram tambahan diluar penggunaan diagram UML.

a. Hirarki Menu b. Navigation Diagram c. Perancangan Layar

3.2.1 BUSSINES PROCESS

Proses yang berjalan pada aplikasi Browser History Report and Analysis adalah sebagai berikut :

a. Menyimpan url history pada address bar yang berasal dari browser.

b. Melakukan web scanning untuk memperoleh informasi dari setiap situs berdasarkan url history.

c. Melakukan word scanning pada setiap situs berdasarkan url history.

d. Melaporkan hasil dari word scanning kepada user admin secara mail report dan laporan yang bisa diakses langsung melalui aplikasi.

3.2.2 USE CASE DIAGRAM

Use case diagram dari aplikasi Browser History Report and Analysis adalah

(4)

21 1. Use Case Setup Parameter

Gambar 3.2.2-1. Setup Parameter Use Case Diagram

Tabel 3.2.2-1. Use Case Login

Use Case Login

Actor Administrator

Purpose Login System

Overview Administrator akan memasukkan nama dan password untuk masuk kedalam system.

(5)

22

Tabel 3.2.2-2. Use Case Description insertMailAddress

Use Case insertMailAddress

Purpose Menambahkan alamat email yang digunakan dalam pelaporan.

Overview Administrator akan memasukkan alamat email lalu sistem akan mengecek apakah alamat email tersebut valid. Jika valid maka alamat email tersebut akan tersimpan di dalam database.

Tabel 3.2.2-3. Use Case Description editMailAddress

Use Case editMailAddress

Purpose Merubah alamat email yang sudah tersimpan di database sebelumnya.

Overview Administrator akan memilih alamat email dari list email, lalu administrator merubah alamat email tersebut dan menyimpan perubahan tersebut di dalam database.

(6)

23

Tabel 3.2.2-4. Use Case Description deleteMailAddress

Use Case deleteMailAddress

Purpose Menghapus alamat email yang sudah tersimpan di database sebelumnya.

Overview Administrator akan memilih alamat email dari list email, lalu menghapus alamat email tersebut dari database.

Tabel 3.2.2-5. Use Case Description insertWord

Use Case insertWord

Purpose Menambahkan kata yang digunakan untuk proses Word Scan.

Overview Administrator memasukkan kata lalu sistem akan mengecek apakah kata tersebut sudah ada sebelumya, jika belum ada maka kata tersebut akan di simpan ke dalam database.

(7)

24

Tabel 3.2.2-6. Use Case Description editWord

Use Case editWord

Purpose Merubah kata yang sudah tersimpan di database sebelumnya.

Overview Administrator akan memilih kata dari list kata, lalu administrator mengubah kata tersebut, lalu system akan menyimpan kata yang telah berubah tersebut didalam database.

Tabel 3.2.2-7. Use Case Description deleteWord

Use Case deleteWord

Purpose Menghapus kata yang sudah tersimpan di database sebelumnya.

Overview Administrator akan memilih kalimat dari list word, lalu administrator menghapus kalimat tersebut dari database.

(8)

25 2. Use Case Browser History and Report

Gambar 3.2.2-2. Browser History Report Use Case Diagram

(9)

26

Tabel 3.2.2-8. Use Case Description captureUrl

Use Case captureUrl

Actor Browser Monitoring Engine

Purpose Mencatat dan menyimpan semua url yang ada di address bar dari browser yang digunakan.

Overview Browser Monitoring Engine secara otomatis mencatat semua url yang ada di address bar dari browser yang digunakan, lalu data tersebut disimpan ke dalam database.

Tabel 3.2.2-9. Use Case Description scanUrl

Use Case scanUrl

Actor Browser Report Engine

Purpose Melakukan scan untuk memperoleh informasi dari url yang telah tersimpan.

Overview Browser Report Engine secara otomatis akan menarik data url yang telah tersimpan sebelumnya, lalu melakukan scan untuk pencarian informasi yang berupa site info, site description, site domain.

(10)

27

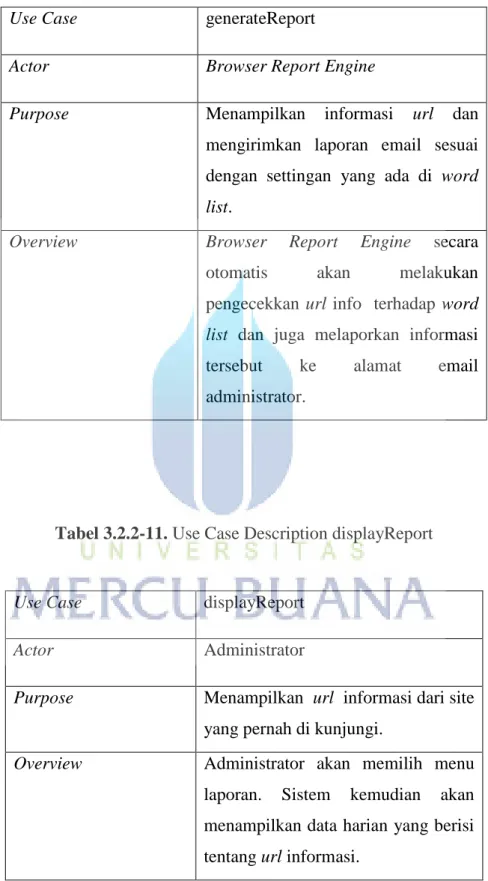

Tabel 3.2.2-10. Use Case Description generateReport

Use Case generateReport

Actor Browser Report Engine

Purpose Menampilkan informasi url dan mengirimkan laporan email sesuai dengan settingan yang ada di word list.

Overview Browser Report Engine secara otomatis akan melakukan pengecekkan url info terhadap word list dan juga melaporkan informasi tersebut ke alamat email administrator.

Tabel 3.2.2-11. Use Case Description displayReport

Use Case displayReport

Purpose Menampilkan url informasi dari site yang pernah di kunjungi.

Overview Administrator akan memilih menu laporan. Sistem kemudian akan menampilkan data harian yang berisi tentang url informasi.

(11)

28 3.2.3 ACTIVITY DIAGRAM

1. Insert Mail Address

Gambar 3.2.3-1. InsertMail Address Activity Diagram

(12)

29 2. Edit Mail Address

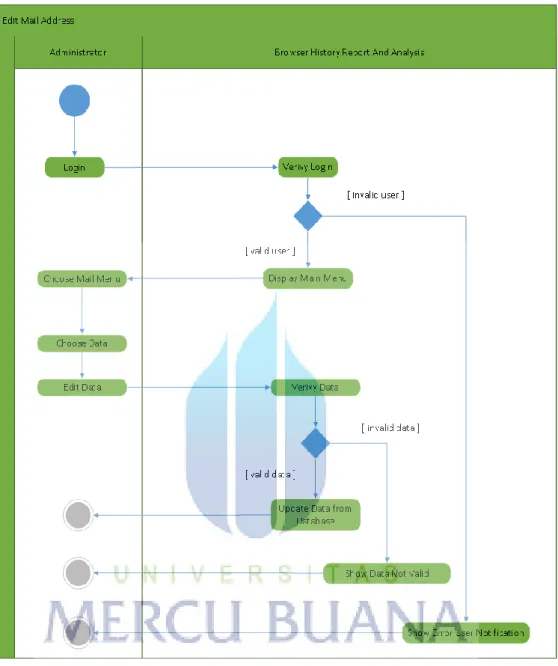

Gambar 3.2.3-2. editMailAddress Activity Diagram

(13)

30 3. Delete Mail Address

Gambar 3.2.3-3. deleteMailAddress Activity Diagram

(14)

31 4. Insert Word

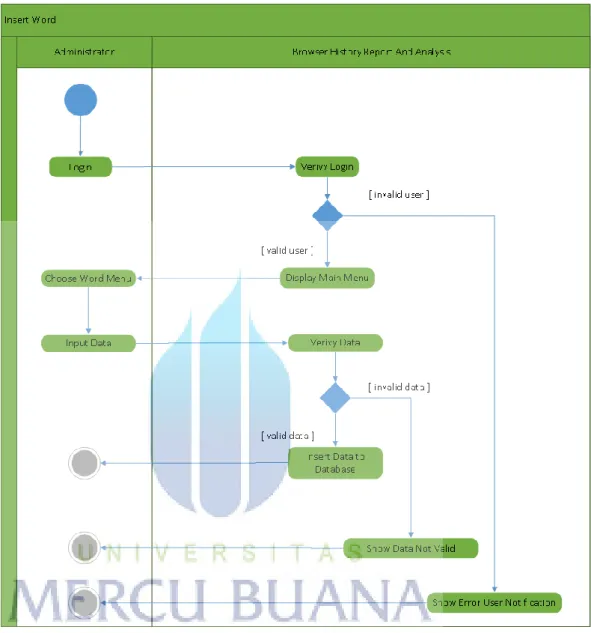

Gambar 3.2.3-4. insertWord Activity Diagram

(15)

32 5. Edit Word

Gambar 3.2.3-5. editWord Activity Diagram

(16)

33 6. Delete Word

Gambar 3.2.3-6. deleteWord Activity Diagram

(17)

34 7. Capture Url

Gambar 3.2.3-7. captureUrl Activity Diagram

(18)

35 8. Scan Url

Gambar 3.2.3-8. scanUrl Activity Diagram

(19)

36 9. Generate Report

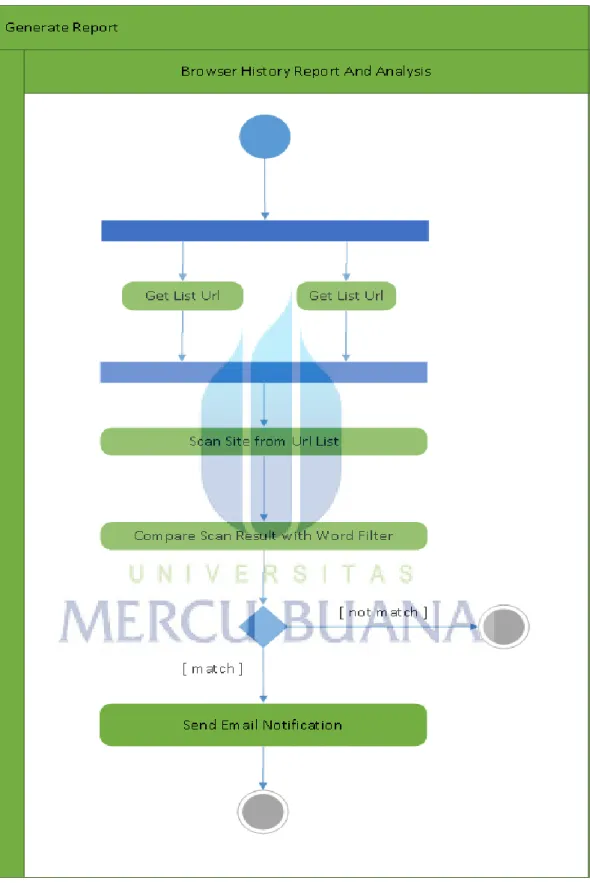

Gambar 3.2.3-9. generateReport Activity Diagram

(20)

37 10. Display Report

Gambar 3.2.3-10. displayReport Activity Diagram

(21)

38 3.2.4 SEQUENCE DIAGRAM

1. Setup paramater

a. insertMailAddress Sequence Diagram

Gambar 3.2.4-1. insertMailaddress Sequence Diagram

(22)

39 b. editMailAddress Sequence Diagram

Gambar 3.2.4-2. editMailAddress Sequence Diagram

(23)

40 c. deleteMailAddress Sequence Diagram

Gambar 3.2.4-3. deleteMailAddress Sequence Diagram

(24)

41 d. insertWord Sequence Diagram

Gambar 3.2.4-4. insertWord Sequence Diagram

(25)

42 e. editWord Sequence Diagram

Gambar 3.2.4-5. editWord Sequence Diagram

(26)

43 f. deleteWord Sequence Diagram

Gambar 3.2.4-6. deleteWord Sequence Diagram

(27)

44 2. Browser History and Report

a. captureUrl Sequence Diagram

Gambar 3.2.4-7. captureUrl Sequence Diagram

(28)

45 b. scanUrl Sequence Diagram

Gambar 3.2.4-8. scanUrl Sequence Diagram

(29)

46 b. generateReport Sequence Diagram

Gambar 3.2.4-9. generatReport Sequence Diagram

(30)

47 c. displayReport Sequence Diagram

Gambar 3.2.4-10. displayReport Sequence Diagram

(31)

48 3.2.5 CLASS DIAGRAM

Gambar 3.2.5 Browser History Report And Analysis Class Diagram

(32)

49

MENU UTAMA

SETUP LAPORAN

MAIL WORD WEB HISTORY INFO

3.2.6 HIRARKI MENU

Gambar 3.2.6. Hirarki Main Menu

(33)

50 3.2.7 NAVIGATION DIAGRAM

1. Navigation Diagram untuk Menu Utama Aplikasi Browser History Report And Analysis.

Gambar 3.2.7-1. Navigation Diagram Menu Utama

(34)

51 2. Navigation Diagram untuk Menu Setup.

Gambar 3.2.7-2. Navigation Diagram Menu Setup

3. Navigation Diagram untuk Menu Laporan.

Gambar 3.2.7-3. Navigation Diagram Menu Laporan

(35)

52 3.2.8 PERANCANGAN LAYAR

Aplikasi Browser History Report And Analysis memiliki 3 proses utama., yaitu :

1. Setup Parameter.

2. Capture Browser History.

3. Display Report.

Ketiga proses diatas memiliki tampilan layar yang berbeda-beda. Masing - masing layar dapat diakses meleluai menu yang terdapat pada layar Menu Utama.

Gambar 3.2.8-1. Rancangan Menu Utama

Menu Utama hanya bisa dari akses oleh user admin, pada layar Menu Utama terdapat 2 menu yaitu menu Setup dan menu Report. Pada menu Setup terdapat 2 sub menu yaitu Mail dan Word. Sub menu Mail digunakan untuk memanggil form Mail yang berfungsi untuk pengaturan email address yang diperlukan untuk pelaporan otomatis melalui layanan mail service. Sub menu Word digunakan untuk memanggil form Word yang berfungsi untuk pengaturan terhadap kata atau kalimat yang akan dipantau secara khusus didalam kegiatan surfing di internet.

Pada menu Report terdapat sub menu Web History Info. Sub menu Web History Info digunakan untuk memanggil form Web History Info yang berfungsi untuk menampilkan laporan hasil dari aktivitas program Browser History Report and

Admin Menu Setup Report Email

Word

Web History Info

(36)

53

Analysis. Untuk Proses capture browser history, proses berjalan secara background sehingga tidak memerlukan tampilan layar.

Gambar 3.2.8-2. Rancangan Form Mail

Tabel 3.2.8-1. Form Mail Object

Nama Objek Fungsi

Textbox Mail Input data mail address.

List Mail Address Menampilkan semua data mail address.

Tombol Simpan Simpan data baru.
