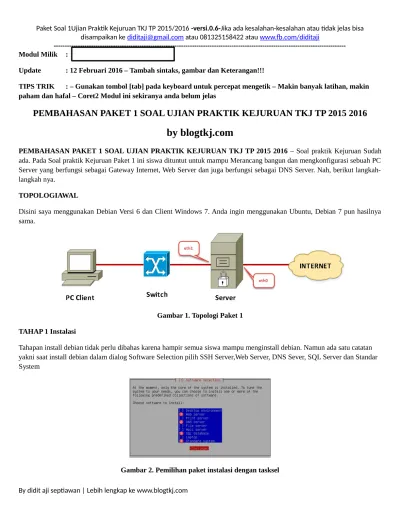

Modul Pembahasan UK TKJ Paket 1 Update 12 Januari 2016

(1)

---Modul Milik :

Update : 12 Februari 2016 – Tambah sintaks, gambar dan Keterangan!!!

TIPS TRIK : – Gunakan tombol [tab] pada keyboard untuk percepat mengetik – Makin banyak latihan, makin paham dan hafal – Coret2 Modul ini sekiranya anda belum jelas

PEMBAHASAN PAKET 1 SOAL UJIAN PRAKTIK KEJURUAN TKJ TP 2015 2016

by blogtkj.com

PEMBAHASAN PAKET 1 SOAL UJIAN PRAKTIK KEJURUAN TKJ TP 2015 2016 – Soal praktik Kejuruan Sudah ada. Pada Soal praktik Kejuruan Paket 1 ini siswa dituntut untuk mampu Merancang bangun dan mengkonfigurasi sebuah PC Server yang berfungsi sebagai Gateway Internet, Web Server dan juga berfungsi sebagai DNS Server. Nah, berikut langkah-langkah nya.

TOPOLOGIAWAL

Disini saya menggunakan Debian Versi 6 dan Client Windows 7. Anda ingin menggunakan Ubuntu, Debian 7 pun hasilnya sama.

Gambar 1. Topologi Paket 1 TAHAP 1 Instalasi

Tahapan install debian tidak perlu dibahas karena hampir semua siswa mampu menginstall debian. Namun ada satu catatan yakni saat install debian dalam dialog Software Selection pilih SSH Server,Web Server, DNS Sever, SQL Server dan Standar System

(2)

---TAHAP 2 Konfigurasi Dasar Debian

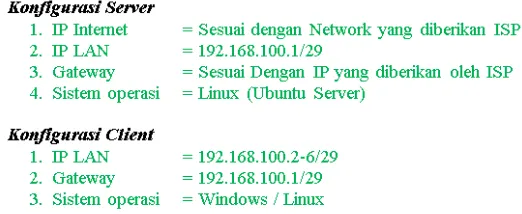

Gambar 3. Detil konfigurasi IP Server dan Client

 [PENTING!!!] Masuk sebagai super user  Kembali ke direktori root

didit@didit:su

 Masukan password untu root  Setting IP Address

o Kembali ke direktori root root@didit:cd /

o Edit konfigurasi Network dengan

root@didit:pico /etc/network/interfaces

o Sesuaikan IP Address auto eth0

iface eth0 inet static address 192.168.5.1 netmask 255.255.255.0 gateway 192.168.5.254 auto eth1

iface eth1 inet static

address 192.168.100.1 netmask 255.255.255.248

o Simpan dengan CTRL+O  Setting resolv.conf

o Edit file /etc/resolv.conf

root@didit:pico /etc/resolv.conf

o Masukan ip server

nameserver 192.168.100.1

o Simpan dengan CTRL+O

o Coba ping ke gateway eth0

o Coba ping ke DNS google 8.8.8.8

o Coba ping google.com

o Jika repy berarti setting sudah benar

 [PENTING!!!] Restart setting Network dan Resolv.conf root@didit:service networking restart

 [PC CLIENT] Konfigurasi IP Client dimana komputer yang diinstall Windows IP Address : 192.168.100.2-6

Subnet Mask : 255.255.255.248 Gateway : 192.168.100.1 DNS 1 : 192.168.100.1 DNS 2 : 8.8.8.8

 [PC CLIENT] Ping dari Client ke Server > Untuk mengecek apakah Client dan Server Sudah terkoneksi atau belum

o Buka CMD > Logo Windows+R

o Ketikan ping 192.168.100.1

C:\Users\Didit>ping 192.168.100.1

(3)

---o Kembali ke direktori root root@didit:cd /

o Edit file /proc/sys/net/ipv4/ip_forward ubah menjadi angka 1 > simpan dengan CTRL+O root@didit:pico /proc/sys/net/ipv4/ip_forward

o Edit file /etc/systcl.conf buka pagar enable net.ipv4.ip_forward=1 > simpan dengan CTRL+O root@didit:pico /etc/systcl.conf

Gambar 4. Hilangkan tanda pagar net.ipv4.ip_forward=1

 setting iptables

o Masukan iptables yang PERTAMA

root@didit:iptables -A FORWARD -i eth1 -o eth0 -j ACCEPT

o Enter

o Masukan iptables yang KEDUA

root@didit:iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

o Enter, Pastikan tidak menemukan pesan Eror

o [PENTING JIKA CLIENT BELUM BISA INTERNET!!!] Untuk melihat iptables : root@didit:iptables –L

Untuk melihat iptables tabel nat : root@didit:iptables –t nat –L Untuk menghapus iptables : root@didit:iptables –F

Untuk menghapus iptables tabel nat : root@didit:iptables –t nat –L

 simpan iptables rc.local, Perintah iptables agar bisa di Load kembali walaupun telah direstart

o Selanjutnya ketik dibawah ini

root@didit:iptables-save|tee /etc/iptables.sav

o Fungsi dari iptables-save|tee /etc/iptables.sav adalah menyimpan aturan IPTables kedalam file /etc/iptables.sav

o Edit rc.local gunakan pico root@didit:pico /etc/rc.local

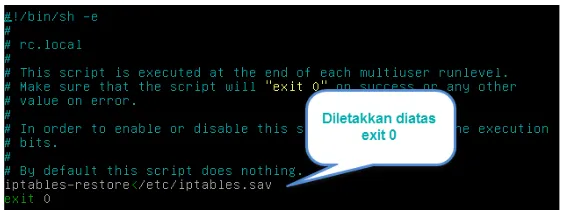

o masukan diatasnya angka exit 0 [LIHAT GAMBAR 5] iptables-restore</etc/iptables.sav

o Fungsi iptables-restore</etc/iptables.sav adalah untuk me restore atau me load kembali aturan iptables yang telah disimpan ke debian.

o Sehingga menjadi

(4)

---Gambar 6. Detil soal untuk konfigurasi Server Web dan SSH

Sesuai dengan perintah soal Remote Login menggunakan SSH dengan Port 1734. Karena SSH Server sudah diinstal sewaktu instalasi debian, maka tidak perlu apt-get lagi. Ubah Port SSH

 Kembali ke direktori root root@didit:cd /

 edit file /etc/ssh/sshd_config

root@didit:pico /etc/ssh/sshd_config  ubah port ke 1734

 simpan CTRL+O

 [PENTING] restart /etc/init.d/ssh restart

install mysql-server, untuk menyimpan database Wordpress diperlukan mysql-server

 Masukan DVD Master instalasi Debian  Kembali ke direktori root

root@didit:cd /

 ketik apt-get install mysql-server

root@didit:apt-get install mysql-server  masukan password root dan root

Install phpmyadmin, phpmyadmin merupakan aplikasi web agar konfigurasi database lebih mudah, berikut installnya

 Masukan DVD Master instalasi Debian  Kembali ke direktori root

root@didit:cd /

 ketik apt-get install phpmyadmin

root@didit:apt-get install phpmyadmin  pilih Apache2

 kemudian pilih no

 [PC CLIENT!!!]Masuk ke Client, Buka Browser, ketikan 192.168.100.1/phpmyadmin

Gambar 7. Buka alamat 192.168.100.1/phpmyadmin Firefox

 Masukan username dan password root > Go

(5)

--- Buat database pada kolom “Create New Database” dbwp > Klik Create

Gambar 8. Buat database dbwp

Gambar 9. Pembuatan virtual host

Selanjutnya konfigurasi DNS Server. Setting Domain menjadi randes.sekolah.web.id, dimana randes adalah nama siswa.

Konfigurasi named.conf.local

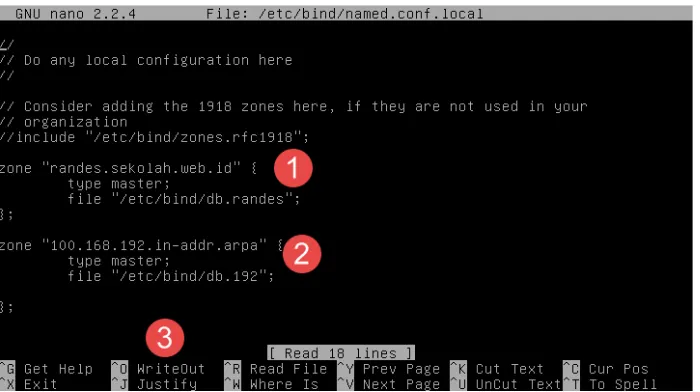

Gambar 10. Edit file named.conf.local

 edit file /etc/bind/named.conf.local

root@didit:pico /etc/bind/named.conf.local

(6)

---zone "randes.sekolah.web.id" {

type master;

file "/etc/bind/db.randes"; };

zone "100.168.192.in-addr.arpa" { type master;

file "/etc/bind/db.192"; };

Konfigurasi db.randes dan db.192

Gambar 11. Konfigurasi db.randes dan db.192

 Masuk ke direktori bind root@didit:cd /etc/bind/

 copi db.lokal dengan cp db.local db.randes root@didit:/etc/bind/#cp db.local db.randes

 edit db.randes kemudian ubah localhost. menjadi randes.sekolah.web.id. dan tambahkan [LIHAT GAMBAR!!!]

www IN A 192.168.100.1

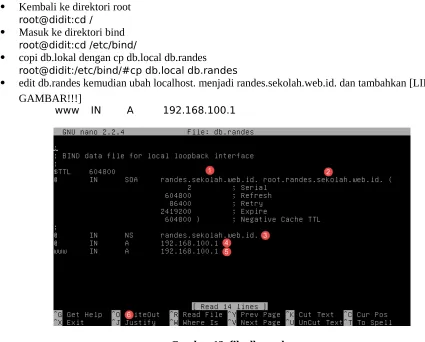

Gambar 12. file db.randes

 Masuk ke direktori bind root@didit:cd /etc/bind/

 copy db.255 dengan cp db.255 db.192

root@didit: :/etc/bind/#cp db.255 db.192

 edit db.192 ubah localhost. menjadi randes.sekolah.web.id. dan tambahkan [LIHAT GAMBAR!!!]

(7)

---Gambar 13. file db.192

 Restart service BIND9

root@didit:service bind9 restart

Gambar 14. Restart Bind9 agar domain randes.sekolah.web.id masuk

 Tes dengan ping

root@didit:ping randes.sekolah.web.id  Tes dengan dig dan nslookup

root@didit:nslookup randes.sekolah.web.id

Gambar 15. Nslookup domain root@didit:dig randes.sekolah.web.id

(8)

---TAHAP 5 Melakukan instalasi dan konfigurasi web berbasis CMS Wordpress.

Gambar 17.Konfigurasi Server Web Buat direktori di var dengan mkdir www-data

Sesuai dengan perintah soal bahwa Document Root diganti dengan www-data. Document Root itu merupakan tempat Wordpress nanti diletekakkan.

 Masuk direktori /var/ root@didit:cd /var/  Buat Direktori www-data

root@didit:/var#mkdir www-data

Gambar 18. Buat direktori www-data Upload wordpress menggunakan winscp

Download WinsCP - https://winscp.net/download/winscp576setup.exe Download Wordpress.zip https://wordpress.org/latest.zip

Untuk mengupload file CMS Wordpress, kita gunakan program Winscp yang mampu mentransfer file ke Server dengan akun ssh tadi

Gambar 19. Masukan host, port, username dan password di winscp

(9)

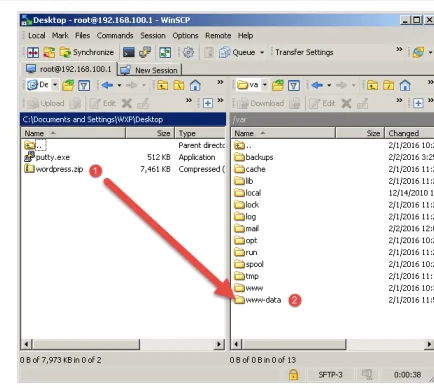

---Gambar 20. Upload file wordpress ke direktori www-data Install aplikasi ekstrak file zip dengan apt-get install unzip

 Masukkan DVD Debian, kemudian insall aplikasi unzip untuk ekstrak file wordpress.zip di server root@didit:apt-get install unzip

 Masuk direktori /var/www-data/ root@didit:cd /var/www-data/  Ekstrak file dengan unzip wordpress.zip

root@didit:/var/www-data#unzip wordpress.zip

Edit file wp-config-sample.php

 Masuk ke /var/www-data/ root@didit:cd /var/www-data/  Edit file wp-config-sample.php

root@didit:cd /var/www-data#pico wp-config-sample.php

 [LIHAT GAMBAR!!!]Sesuaikan database[dbwp], username[root] dan password[root]

// ** MySQL settings - You can get this info from your web host ** //

/** The name of the database for WordPress */

define( 'DB_NAME', ‘dbwp' );

/** MySQL database username */

define( 'DB_USER', ‘root’ );

/** MySQL database password */

define( 'DB_PASSWORD', 'root' );

 Simpan dengan CTRL+O  Masuk direktori /var/www-data/

root@didit:cd /var/www-data/

 [PENTING!!!] Rubah menjadi wp-config.php

(10)

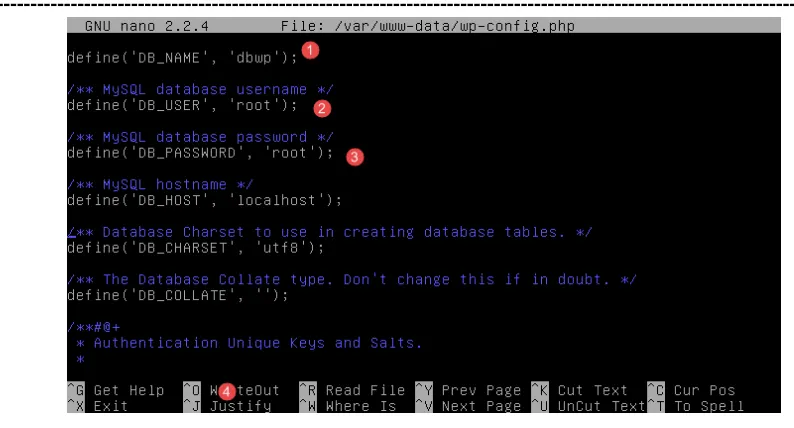

---Gambar 21. setting file wp-config.php

 Masuk ke direktori /etc/apache2/sites-available/ root@didit:cd /etc/apache2/sites-available/  Copy default dengan cp default randes.sekolah.web.id

root@didit:/etc/apache2/sites-available#cp default randes.sekolah.web.id

Gambar 22. Edit randes.sekolah.web.id

 Edit randes.sekolah.web.id

root@didit:/etc/apache2/sites-available#pico randes.sekolah.web.id

 Sesuaikan ServerAdmin, ServerName, ServerAlias, Document root dan Directory sehingga

ServerAdmin [email protected]

ServerName www.randes.sekolah.web.id

ServerAlias randes.sekolah.web.id

DocumentRoot /var/www-data

Options FollowSymLinks

AllowOverride None

</Directory>

<Directory /var/www-data/>

Options Indexes FollowSymLinks MultiViews

AllowOverride None

Order allow,deny

allow from all

</Directory>

(11)

---Gambar 23. Konfigurasi randes.sekolah.web.id

 Non aktifkan situs default aktifkan randes.sekolah.web.id

root@didit:a2dissite default

root@didit:/etc/init.d/apace2 reload

 Aktifkan randes.sekolah.web.id

root@didit:a2ensite randes.sekolah.web.id

root@didit:/etc/init.d/apace2 reload

Melakukan pengujian fungsi jaringan (sistem koneksi) dan Web Server. Ujicoba dengan mengakses randes.sekolah.web.id dikomputer CLIENT. Isikan Site Title Username dan Password. Selamat! Anda Sukses UK TKJ 2016 Paket 1
