MODEL NUMERIK : INTERAKSI RUN UP GELOMBANG TSUNAMI DENGAN

DINDING LAUT

N. Pujianiki 1

1

Fakultas Teknik Jurusan Sipil Universitas Udayana Email: hakipuji@yahoo.com

ABSTRAK

Pada penelitian ini, SPH digunakan untuk mengamati interaksi gelombang tsunami pada berbagai jenis dinding laut. Dengan mensimulasikan run up gelombang tsunami tersebut, efektivitas dinding laut terhadap rayapan gelombang akan dapat ditentukan. Gelombang tsunami dimodelkan dengan dam break simulation. Sementara dinding laut dimodelkan dengan 5 kondisi awal yang berbeda, yaitu 1 model dinding tegak, 2 model dinding miring dengan sudut yang berbeda dan 2 model dinding tegak dengan panjang lengan yang berbeda. Setiap dinding memberikan interaksi yang berbeda terhadap serangan gelombang tsunami. Hasil simulasi menunjukkan bahwa dinding yang tegak lurus dapat mengurangi kecepatan rayapan gelombang tsunami dari pada rayapan gelombang tsunami tanpa ada penghalang. Sementara dinding dengan sudut kemiringan justru meningkatkan run up gelombang tsunami. Sedangkan dinding tegak dengan lengan dibagian atasnya sangat signifikan mengurangi run up gelombang tsunami. Masa air yang melimpas juga berkurang karena sebagian air dipantulkan kembali ke arah laut. Dengan demikian dinding model ini dapat digunakan sebagai alternatif kontruksi bangunan perlindungan pantai.

Kata kunci: Model numerik, SPH, Run up, Tsunami.

1. PENDAHULUAN

Untuk mengurangi rayapan / run up gelombang tsunami di daerah pantai, maka dibangun seawall / dinding laut. Dinding laut merupakan benteng pertahanan pantai dari terjangan tsunami yang dibangun menjulang tinggi agar ketinggian gelombang tsunami yang mungkin terjadi dapat diredam oleh dinding.

Namun pada kenyataannya, seperti yang ditulis oleh Wuriastu (http://wuriastu.wordpress.com), dinding laut yang dikatakan sebagai pelindung dari gelombang tsunami tadi justru merupakan salah satu faktor kerentanan terhadap bencana tsunami itu sendiri. Baik hard structure (concrete) maupun soft structures (hutan pantai) tidak akan mampu menahan terjangan tsunami. Rata-rata concrete hanya mampu menahan tsunami tidak lebih dari 5-7 m, dan rata-rata hutan pantai hanya mampu meredam tsunami dengan ketinggian maksimum 3-4 m. Tsunami Jepang pada tanggal 11 Maret 2011 menunjukkan bahwa gempa bumi berkekuatan 8,8 SR telah menghancurkan wilayah Jepang Tengah, gelombang laut tanpa peduli melewati dinding laut setinggi 10 m menggulung ribuan bangunan dan kendaraan di pesisir timur laut Jepang, wilayah yang berdekatan dengan pusat gempa. Jenis dinding laut yang dibangun tersebut berbentuk tegak lurus dan miring menjorok ke arah pantai. Pada kenyataanya dinding laut yang telah dibangun pada umumnya belum mampu mengurangi besarnya rayapan / run

up gelombang tsunami, sehingga perlu diteliti jenis dinding laut / seawall yang efektif mengurangi run up

gelombang tsunami.

Pada kesempatan ini, interaksi rayapan gelombang tsunami tersebut akan disimulasikan pada model dinding laut yang tegak dan dibandingkan dengan beberapa model dinding lainnya untuk mengetahui efektivitas dinding laut dalam mengurangi run up / rayapan gelombang tsunami. Dengan demikian tujuan penelitian ini adalah untuk memodelkan interaksi beberapa jenis dinding laut dengan gelombang tsunami sehingga diperoleh jenis dinding laut yang efektif mengurangi run up gelombang tsunami.

2. RUN UP TSUNAMI

Jumlah air yang besar yang mendorong tsunami ke pantai di atas permukaan laut rata rata disebut Run-up, yaitu ketinggian vertikal maksimum di darat di atas permukaan laut yang dicapai oleh tsunami seperti yang ditunjukkan pada Gambar 1. Topografi garis pantai juga menentukan ketinggian potensi run up gelombang. Pantai yang datar memberikan sedikit perlawanan dan terus menuju ke pedalaman. Namun pantai yang curam atau tebing akan memberikan run up gelombang yang semakin besar. Banjir adalah hasil dari tsunami yang

(8)

N. Pujianiki

bergerak jauh ke arah pedalaman dan diukur secara horisontal dari jalur tsunami. Banjir bisa terjadi hingga 300 meter atau lebih ke arah darat.

Gambar 1. Jarak dan tinggi run up diatas muka air normal (http://www.sms-tsunami-warning.com).

3. SMOOTED PARTICLE HYDRODYNAMICS (SPH)

Smoothed Particel Hydrodynamic merupakan model gerakan fluida yang semakin diminati untuk digunakan, hal ini disebabkan karena beberapa keuntungannya bila dibandingkan dengan model yang menggunakan teknik berbasis jaringan tradisional. Pertama, SPH menjamin kekekalan massa tanpa perhitungan tambahan karena partikel sendiri mewakili massa. Kedua, SPH menghitung tekanan dari kontribusi partikel sebelahnya daripada dengan memecahkan sistem persamaan linear. Dan yang terakhir, tidak seperti teknik jaringan dasar yang harus melacak batas cairan, SPH menciptakan permukaan bebas untuk dua fase cairan berinteraksi langsung karena partikel merupakan cairan padat (biasanya air) dan ruang kosong merupakan cairan ringan (biasanya udara). Dengan demikian, adalah memungkinkan untuk mensimulasikan gerakan fluida menggunakan SPH secara real time.

Metode SPH bekerja dengan membagi cairan ke dalam satu set elemen diskrit, yang disebut sebagai partikel. Partikel-partikel ini memiliki jarak spasial ( dikenal sebagai " panjang smoothing " , yang diwakili dalam persamaan dengan h) , di mana sifat-sifat mereka yang " merapikan " sebagai fungsi kernel. Ini berarti bahwa kuantitas fisik partikel apapun dapat diperoleh dengan menjumlahkan sifat yang relevan dari semua partikel yang terletak dalam kisaran kernel.

Kontribusi dari masing-masing partikel untuk properti tergantung menurut jarak mereka dari partikel tertentu, dan kepadatan mereka. Secara matematis, ini diatur oleh fungsi kernel (symbol W). Fungsi kernel umum digunakan termasuk fungsi Gaussian dan kubik spline. Kubik Spline memberikan fungsi sama dengan nol untuk partikel yang lebih jauh dari dua panjang smoothing (tidak seperti Gaussian, di mana ada kontribusi kecil pada jarak yang jauh namun terbatas). Ini memiliki keuntungan dalam komputasi dengan tidak memberikan kontribusi perhitungan pada partikel yang relatif jauh. Untuk detail formula yang digunakan serta code dari pada programnya dapat dilihat pada User Guide for the SPHysisc code.

Metode ini adalah untuk menggantikan grid dengan satu set node didistribusikan secara sembarangan. Metode SPH menggunakan teori interpolasi integral dan mengubah persamaan diferensial parsial menjadi bentuk integral. Menurut Monaghan ada dua pendekatan utama untuk pemodelan aliran dengan SPH. Pertama adalah, Weakly

Compresibel SPH (WCSPH), merupakan metode yang memperbarui secara sederhana kecepatan, posisi dan

kepadatan pada setiap langkah waktu, di mana tekanan fluida dihitung dengan menggunakan persamaan stiff

equation. Dan yang kedua adalah Incompressible SPH semi-implisit (ISPH), yang menggunakan kerapatan

konstan dan memecahkan persamaan Poisson untuk menentukan tekanan.

4. METODE PENELITIAN

WCSPH digunakan dalam penelitian ini dengan menerapkan boundary condition Monaghan. Shepard density filtering dipilih untuk memastikan bahwa permukaan bebas yang halus dan dapat diterima secara fisik. Selain itu, koreksi kepadatan diterapkan untuk menghemat masa air awal.

Untuk mengamati interaksi run up gelombang tsunami dengan berbagai jenis dinding, model Dam Break digunakan untuk mensimulasi gelombang tsunami itu sendiri. Kondisi awal dari beberapa model simulasi dapat dilihat pada Gambar 2. Model 1 mensimulasikan run up tsunami terjadi tanpa ada dinding pantai, selanjutnya pada model lainnya akan diberikan berbagai jenis dinding penahan. Setiap model dirunning dalam waktu yang sama. Pergerakan setiap partikel diamati dan diselidiki pada saat berinteraksi dengan model dinding laut. Run up setiap model dibandingkan pada waktu yang sama untuk melihat efektifitas dinding laut dalam menahan rayapan gelombang pada masing masing model.

(9)

Tabel 1. Input parameter yang digunakan untuk membentuk model dalam SPH

Input data Variable description

0 Choose Starting options: 0=new, 1=restart, 2=new with CheckPointg, 3=restart with CheckPointing 2 Kernel: 1=gaussian, 2=quadratic; 3=cubic; 5=Wendland

1 _{Time-stepping algorithm: 1=Predictor-corrector, 2=Verlet, 3=Symplectic,4=Beeman} 1 Density Filter: 0=none, 1=Shepard filter, 2=MLS

30 ndt_FilterPerform (if density filter is used) ?

1 Kernel correction 0=None, 1=Kernel correction, 2=Gradient kernel Correction 3 Viscosity treatment: 1=artificial; 2=laminar; 3=laminar + SPS

0.3 Viscosity value( if visc.treatment=1 it's alpha, if not kinem. visc approx 1.e-6) 0 vorticity printing ? (1=yes)

1 Equation of State: 1=Tait's equation, 2=Ideal Gas, 3= Morris 1.5 Maximum Depth (h_SWL) to calculate B

10 Coefficient of speed of sound (recommended 10 - 40 ) ?? 1 Boundary Conditions: 1=Repulsive Force; 2=Dalrymple 15 ndt_DBCPerform ? (1 means no correction)

1 Geometry of the zone: 1=BOX, 2=BEACH, 3=COMPLEX GEOMETRY 1 Initial Fluid Particle Structure: 1= SC, 2= BCC

6.,4. Box dimension LX,LZ? 0.02,0.02 Spacing dx,dz?

0 Inclination of floor in X ( beta ) ??

0,0,0 Periodic Lateral boundaries in X, Y, & Z-Directions ? (1=yes) 0 Add wall

0 Add obstacle (1=y) 0 Add wavemaker (1=y) 0 Add gate (1=y)

0 Add Floating Body (1=yes)

2 Initial conditions: 2) particles on a staggered grid 1 Correct pressure at boundaries ?? (1=y)

0.02,1. Cube containing particles : XMin, Xmax ?? 0.02,1.5. Cube containing particles : ZMin, Zmax ??

0 Fill a new region 3,0.1 Input the tmax and out

0. initial time of outputting general data

0.005,1.0,1.0 For detailed recording during RUN: out_detail, start, end 0.001,1 Input dt?? , i_var_dt ??

0.2 CFL number (0.1-0.5)

0.92 h=coefficient*sqrt(dx*dx+dz*dz): coefficient ???

0 _{Use of Riemann Solver: 0=None, 1=Conservative (Vila), 2=NonConservative (Parshikov)} 3 Which compiler is desired: 1=gfortran, 2=ifort, 3=CVF, 4=Silverfrost FTN95

1 Precision of XYZ Variables: 1=Single, 2=Double

Masing masing model mempunyai kondisi awal yang berbeda. Perbedaannya adalah pada ada

tidaknya dinding penahan atau seawall pada titik X = 3 meter. Pada Model 1, simulasi di running

dengan tanpa ada dinding penahan sehingga air meluncur dengan bebas ke arah pantai. Jumlah total

partikel pada Model 1 adalah 4453 partikel sudah termasuk partikel untuk boundary sebanyak 703

partikel. Sedangkan untuk Model 2, dinding penahan di letakkan pada titik X = 3 meter dengan

ketinggian 0.5 meter. Jumlah total partakel yang membangun model ini adalah 4504 partikel. Untuk

Model 3, dinding penahan dibuat dengan kelandaian yg cukup curam. Bentuk dinding penahan seperti

ini banyak digunakan sebagai struktur pelindung pantai di lapangan. Sedangkan Model 4 dinding

(10)

N. Pujianiki

penahan dibuat lebih landai. Efek kemiringan dinding terhadap run up gelombang akan diamati.

Jumlah total partikel yang membangun Model 3 dan Model 4 adalah 4476 dan 4496 masing masing.

Model 5 dan Model 6 adalah model dinding yang belum pernah penulis temukan di lapangan. Model

ini diharapkan mampu menahan run up agar air yang melimpas dapat dikurangi. Model ini dibangun

dengan 4516 dan 4531 partikel masing masing. Perbedaan Model 5 dan Model 6 adalah panjang

lengan pada bagian atas dinding yang tegak. Model 6 memiliki lengan yang lebih panjang dari pada

Model 5. Masing masing model dirunning dalam waktu 30 detik. Gambar hasil simulasi akan

tercetak dengan software Matlab setiap 0.1 detik. Hasil simulasi masing masing model akan

dibandingkan untuk melihat efektifitas masing masing dinding dalam menahan rayapan gelombang

tsunami.

0 1 2 3 4 5 6 0 2 4 6 X(m) Z (m)

Initial Particle Configuration

0 1 2 3 4 5 6 0 2 4 6 X(m) Z (m)

a. Model 1 ( np = 4453 dengan nb 703 ) b. Model 2 ( np = 4504 dengan nb = 754 )

0 1 2 3 4 5 6 0 2 4 6 X(m) Z (m)

c. Model 3 ( np = 4476 dengan nb = 726 ) d. Model 4 ( np = 4486 dengan nb = 736 )

0 1 2 3 4 5 6 0 2 4 6 X(m) Z (m)

e. Model 5 ( np = 4516 dengan nb = 766 ) f. Model 6 ( np = 4531 dengan nb = 781 ) Gambar 2. Kondisi awal setiap model, np adalah jumlah total partikel termasuk dan nb adalah jumlah partikel

boundary

5. HASIL SIMULASI DAN PEMBAHASAN

Progres simulasi untuk Model 1 ditunjukkan pada Gambar 3. Hasil simulasi menunjukkan bahwa ujung run up gelombang mencapai titik X = 3 m pada detik ke 0.5. Tanpa halangan air terus merayap sepanjang 2.5 meter dalam waktu 0.4 detik dan akhirnya mencapai ujung dinding yaitu X = 6 m pada detik ke 1.

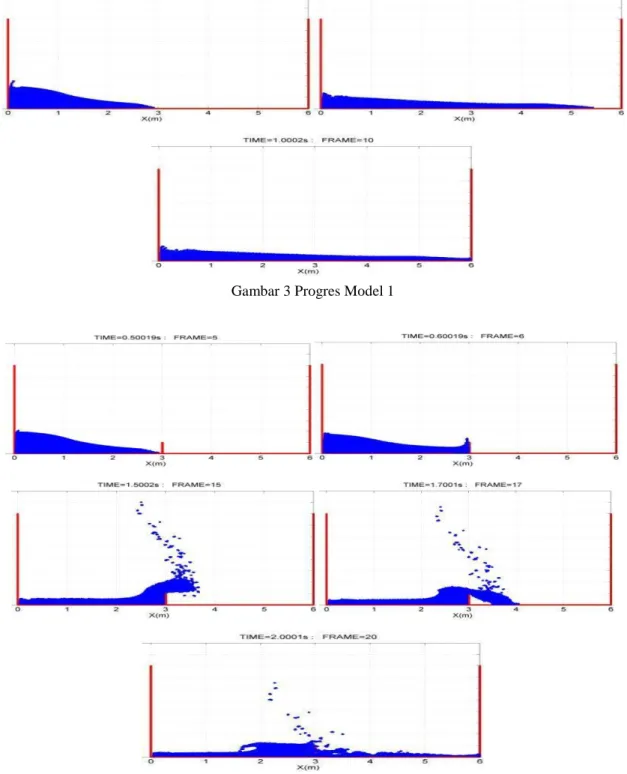

Untuk progres Model 2 dapat di lihat pada Gambar 4. Seperti halnya Model 1, ujung run up gelombang mencapai titik X = 3 meter sebelum mencapai dinding pada detik ke 0.5. Gelombang terhalang oleh dinding yang tegak mulai detik 0.6 sampai dengan detik ke 1.5, sampai akhirnya menyentuh lantai di X = 4 meter di detik ke 1.7. Sebagian volume air di pantulkan kembali ke laut dan sebagian kecil ujung run up mencapai dinding X = 6 meter pada detik ke 2. Dengan demikian dinding ini berhasil memperlambat rayapan gelombang dan mengurangi masa air yang masuk dibandingkan dengan Model 1.

(11)

Gambar 3 Progres Model 1

Gambar 5 menjelaskan hasil simulasi untuk Model 3, progresnya menunjukkan hal yang sama sampai

dengan detik ke 0.5 dengan model sebelumnya. Bentuk dinding penahan yang berbeda dengan Model

2 menghasilkan model run up yang berbeda pula. Bentuk sisi miring pada dinding trapesium

menyebabkan limpasan air menjadi lebih jauh dari pada dinding tegak. Terbukti pada detik ke 1.7 air

sudah menyentuh lantai lebih dari X = 4 meter dan sampai di titik X = 6 m pada detik ke 2. Dengan

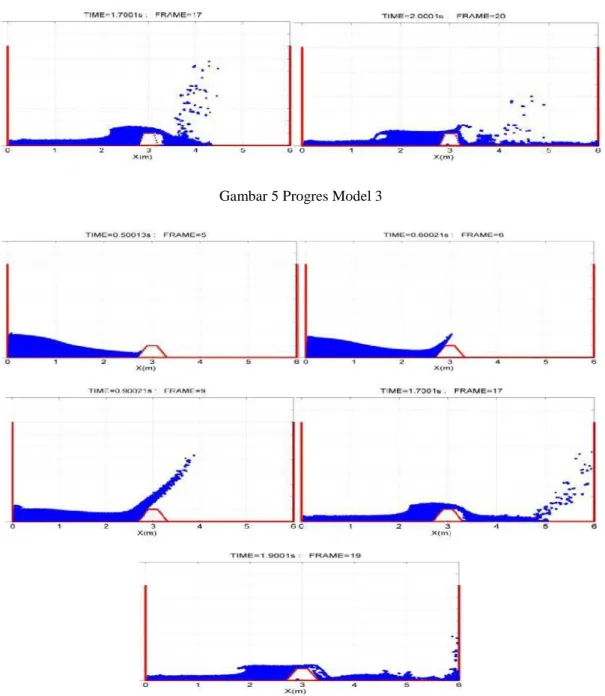

meningkatkan kemiringan trapesium menjadi lebih landai seperti yang ditunjukkan pada Gambar 6,

jangkauan run up gelombang Model 4 menjadi lebih jauh sehingga memperbesar tinggi run up.

Dengan demikian air mencapai posisi X = 6 lebih cepat yaitu pada detik ke 1.9.

(12)

N. Pujianiki

Gambar 6 Progres Model 4

Model 5 memiliki dinding tegak dengan lengan yang pendek dibagian atasnya seperti yang ditunjukkan pada Gambar 7. Hasil simulasi menunjukkan bahwa dengan adanya tambahan lengan, rayapan gelombang tsunami mencapai titik X = 6 m lebih lambat yaitu pada detik ke 2.1 dari pada Model 2 dengan dinding tegak tanpa lengan. Demikian juga masa air yang sampai dibelakang dinding lebih sedikit. Dengan memperpanjang lengan diatas dinding seperti yang ditunjukkan pada Gambar 8, Model 6 menghasilkan run up gelombang yang paling efektif. Selain memperlambat waktu rayapan yaitu pada detik ke 2.5 baru mencapai titik x = 6 m, masa air yang melampoi dinding juga lebih sedikit. Jadi pengaruh lengan pada dinding vertikal sangat signifikan berpengaruh.

(13)

Dengan demikian hasil simulasi menunjukkan bahwa dinding laut yang sering digunakan dilapangan

yaitu dinding tegak dan dinding dengan kemiringan/slope menghasilkan run up cukup besar, bahkan

dinding miring dengan kemiringan sudut lebih kecil dari 45 derajat akan memberikan run up

(14)

N. Pujianiki

gelombang yang lebih besar. Sementara kombinasi dinding tegak dengan lengan dibagian atasnya

memberikan run up yang lebih kecil dan volume masa yang melimpas jauh lebih kecil dari pada

dinding tegak tanpa lengan. Hal ini disebabkan karena adanya pengaruh lengan dinding yang menahan

masa air untuk melipas kemudian dipantulkan kembali kearah laut.

6. KESIMPULAN

Kesimpulan yang diperoleh dari hasil pemodelan ini adalah sebagai berikut:

1. Dinding laut berbentuk tegak/vertical dan sisi miring yang banyak digunakan di lapangan menghasilkan run up gelombang tsunami yang cukup besar.

2. Dinding tegak dengan kombinasi lengan dibagian atasnya akan memberikan pengaruh run up yang signifikan. Semakin panjang lengan dinding dibagian atas dinding tegak maka run up dan masa air yang melimpas akan berkurang.

Dengan demikian dinding laut tegak yang dikombinansikan dengan lengan dibagian atasnya merupakan alternative bangunan pantai yang dapat digunakan di lapangan. Untuk itu stabilitas dan dimensi dinding perlu diteliti lebih lanjut.

DAFTAR PUSTAKA

Dalrymple, R.A. and Roger, B. (2006) “Numerical Modeling of Water Wave with the SPH”, Coastal

Engineering Vol.53, (p.141-147).

Dalrymple, R.A, et al(2009)., “User Guide for the SPHysics code”,.

Monaghan, J.J. (1994), “Simulating Free Surface Flow with SPH”, Journal of Computational Physics Vol.110, (pp: 399-406)
