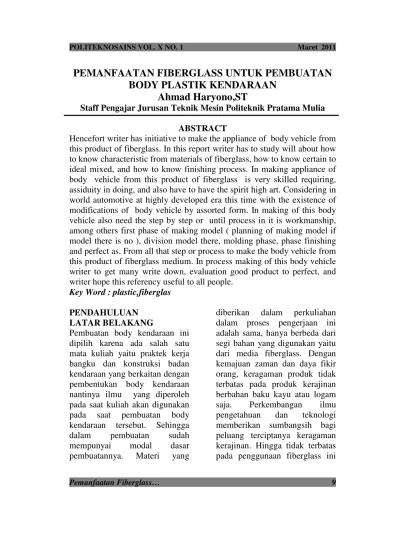

PEMANFAATAN FIBERGLASS UNTUK PEMBUATAN
BODY PLASTIK KENDARAAN
Ahmad Haryono,ST
Staff Pengajar Jurusan Teknik Mesin Politeknik Pratama Mulia ABSTRACT
Hencefort writer has initiative to make the appliance of body vehicle from this product of fiberglass. In this report writer has to study will about how to know characteristic from materials of fiberglass, how to know certain to ideal mixed, and how to know finishing process. In making appliance of body vehicle from this product of fiberglass is very skilled requiring, assiduity in doing, and also have to have the spirit high art. Considering in world automotive at highly developed era this time with the existence of modifications of body vehicle by assorted form. In making of this body vehicle also need the step by step or until process in it is workmanship, among others first phase of making model ( planning of making model if model there is no ), division model there, molding phase, phase finishing and perfect as. From all that step or process to make the body vehicle from this product of fiberglass medium. In process making of this body vehicle writer to get many write down, evaluation good product to perfect, and writer hope this referency useful to all people.
Key Word : plastic,fiberglas
PENDAHULUAN LATAR BELAKANG
Pembuatan body kendaraan ini dipilih karena ada salah satu mata kuliah yaitu praktek kerja bangku dan konstruksi badan kendaraan yang berkaitan dengan pembentukan body kendaraan nantinya ilmu yang diperoleh pada saat kuliah akan digunakan pada saat pembuatan body kendaraan tersebut. Sehingga
dalam pembuatan sudah
mempunyai modal dasar
pembuatannya. Materi yang
diberikan dalam perkuliahan dalam proses pengerjaan ini adalah sama, hanya berbeda dari segi bahan yang digunakan yaitu dari media fiberglass. Dengan kemajuan zaman dan daya fikir orang, keragaman produk tidak terbatas pada produk kerajinan berbahan baku kayu atau logam
saja. Perkembangan ilmu
pengetahuan dan teknologi memberikan sumbangsih bagi peluang terciptanya keragaman kerajinan. Hingga tidak terbatas pada penggunaan fiberglass ini
telah merambah pula didalam dunia otomotif, bahan fiberglass kerap kali dipakai untuk pembuatan body serta asesoris pada kendaraan. Keterampilan dalam pembuatan body dan asesoris dengan bahan fiberglass ini juga dapat sebagai alternatif untuk berwirausaha sendiri.
Untuk mendukung adanya
perkembangan ilmu pengetahuan dan teknologi yang terampil
berwawasan kemasa depan,
dengan demikian ilmu
pengetahuan dan teknologi
sangat mendukung didalam
melaksanakan tuntutan zaman dimasa yang akan datang. Dengan berbagai pertimbangan penggunaan bahan non logam ini diantaranya yaitu terdiri dari beberapa campuran bahan kimia (bahan komposit) yang bereaksi dan mengeras dalam waktu tertentu. Bahan ini mempunyai
beberapa keuntungan
dibandingkan bahan logam, diantaranya : lebih ringan, lebih mudah dibentuk, dan lebih murah. Body kendaraan yang terbuat dari fiberglass dengan bahan yang terbuat dari plastik, maka banyak memilih bahan dari fiberglass disamping mudah
dalam pembuatannya yaitu
dengan mencampur bahan kimia tadi sesuai dengan campuran yang ideal dan dilanjutkan
pemilihan model produk dan pencetakan yang diinginkan, selain itu juga pembuatan body dengan menggunakan plastik akan lebih mahal karena untuk proses peleburan, pengolahan, moulding dan sebagainya akan membutuhkan biaya yang tidak sedikit.
PERUMUSAN MASALAH
Berdasarkan latar belakang
masalah diatas, maka
permasalahan yang dapat muncul berkaitan dengan pembuatan body plastik kendaraan dari fiberglass adalah:
1. Bagaimana mengetahui
karakteristik dari bahan - bahan fiberglass.
2. Bagaimana menentukan campuran yang ideal pada fiberglass.
3. Proses finishing atau penyempurnaan.
TUJUAN DAN MANFAAT TUJUAN
a. Mengikuti kemajuan zaman seiring perkembangan ilmu pengetahuan dan teknologi
dalam keterampilan
pembuatan body dengan
media fiberglass.
b. Menjelaskan tentang cara pembentukan produk yang dibuat berdasarkan model yang dipilih dan teknik – teknik mencetak.
c. Memberikan ide – ide baru
menentukan model yang
diinginkan dalam
pembentukan produk.
d. Menjelaskan tentang cara finishing dan penyempurnaan dengan tujuan menghasilkan produk yang baik.
MANFAAT
Memberi tambahan referensi ilmu dan pengalaman yang banyak bagi penulis setelah mengangkat masalah fiberglass ini.
KAJIAN TEORI
Bahan non logam ternyata juga banyak digunakan sebagai bahan untuk membuat bodi kendaraan. Salah satu bahan non logam tersebut yaitu fiberglass. Fiberglass merupakan bahan paduan atau campuran beberapa bahan kimia (bahan komposit) yang terdiri dari cairan resin (water glass), katalis, kalsium karbonat, met/matt, cobalt blue, dan wax (mold release) yang bereaksi dan mengeras dalam waktu tertentu. Bahan ini mempunyai beberapa keuntungan dibandingkan bahan logam, diantaranya : lebih ringan, lebih mudah dibentuk, dan lebih murah. Fiberglass atau serat kaca telah dikenal orang sejak lama, dan bahkan
peralatan-peralatan yang terbuat dari kaca mulai dibuat sejak awal abad ke 18. Mulai akhir tahun 1930-an, fiberglass dikembangkan melalui proses filament berkelanjutan (continuous filament proses) sehingga mempunyai sifat-sifat yang memenuhi syarat untuk
bahan industri, seperti
kekuatannya tinggi, elastis, dan tahan terhadap temperature
tinggi. Membayangkan
peralatan-peralatan yang terbuat dari kaca (glass), kebanyakan orang akan beranggapan bahwa peralatan tersebut pasti akan mudah pecah. Akan tetapi melalui proses penekanan, cairan atau bubuk kaca diubah menjadi bentuk serat akan membentuk bahan tersebut dari bahan yang mudah pecah (brittle materials) menjadi bahan yang mempunyai
kekuatan tinggi (strong
materials). Manakala kaca (glass) diubah dari bentuk cair atau bubuk menjadi bentuk serat (fiber), kekuatannya akan meningkat secara tajam. Oleh karena itu fiberglass merupakan salah satu material / bahan yang mempunyai kekuatan sangat tinggi. Pemanfaatan fiberglass untuk produk otomotif sudah sangat luas, tidak hanya untuk pembuatan bodi kendaraan akan tetapi juga untuk berbagai komponen kendaraan yang lain.
Penggunaan yang paling populer
memang untuk membuat
komponen bodi kendaraan.
Selain anti karat, juga lebih tahan benturan, mudah dibentuk, bila
rusak akan lebih mudah
diperbaiki, dan lebih ringan.
Dengan bahan fiberglass,
kendaraan dimungkinkan akan lebih hemat konsumsi bahan
bakarnya. Pemanfaatan
fiberglass di Indonesia masih
terbatas untuk pembuatan
komponen bodi kendaraan
minibus dan bus saja. Belum ada kendaraan jenis sedan rakitan
dalam negeri yang
mencantumkan spesifikasi
aslinya sebagai bodi dengan bahan fiberglass, semuanya masih menggunakan plat baja.
Akan tetapi pemanfaatan
fiberglass diluar negeri sudah jauh lebih luas. Fiberglass banyak dipergunakan untuk pembuatan mobil - mobil sport dengan produksi terbatas.
Fiberglass juga banyak
dipergunakan untuk pembuatan mobil - mobil kit yang dijual secara terurai dan dirakit sendiri oleh pembelinya. Pemanfaatan fiberglass yang paling banyak dan paling luas adalah di pabrik
kendaraan yang membuat
kendaraan masa depan dalam rangka penelitian. Disamping fiberglass, rancangan dan konsep
mobil masa depan tersebut biasanya terbuat dari alumunium atau serat karbon. Disamping
mudah dibentuk mengikuti
model yang rumit sekalipun, kecenderungan teknologi masa depan kelihatan akan mengarah ke penggunaan bahan komposit ini. Untuk sektor industri komponen, pemanfaatan bahan fiberglass juga sudah cukup meluas. Produsen kendaraan besar sudah memanfaatkannya untuk membuat komponen - komponen tertentu. Daimler Benz misalnya memanfaatkan fiberglass untuk pembuatan body dan bagian - bagian interior.
Produsen mobil Opel
memanfaatkannya untuk
pembuatan bagian - bagian body yang disyaratkan super kuat,
sedangkan produsen mobil
Porsche banyak
memanfaatkannya untuk
membuat bagian-bagian interior atap geser (sliding roof), bumper, dan spoiler. Khusus untuk bumper dan spoiler, dinegara kita sudah banyak bengkel kecil yang mampu membuatnya dari bahan fiberglass. Produk bebahan baku dari fiberglass saat ini berkembang dengan pesat, mulai dari kerajinan furniture,
pembuatan body kendaraan
mobil sampai teknologi pesawat terbang seperti pada sayap dan
bagian interiornya.Fiber glass adalah salah satu bahan senyawa ulet, kuat dan keras. Fiberglass itu sendiri terbuat dari beraneka ragam macam-macam campuran
bahan kimia tersebut
dicampurkan menjadi dalam satu takaran dan ukuran tertentu akan terbentuk komponen yang sejenis dengan plastik tapi lebih kuat, keras dan ulet bila dibandingkan dengan plastik. Apabila terjadi kerusakan pada komponen - komponen fiberglass akan mudah menyambungkan bagian - bagian dengan bantuan bahan - bahan fiberglass beserta dengan cetakan - cetakannya seperti alumunium, tanah liat, semen, gibs, dan fiberglass seperti dapat terbentuk kembali. Dewasa ini dengan majunya perkembangan industri otomotif di Indonesia khususnya
yang menangani dibidang
pembuatan body kendaraan yang terbuat dari fiberglass. Serta
system pengecoran dengan
system open atau cat bakar sehingga dapat mempercepat
perkembangan pertumbuhan
bengkel - bengkel, perusahaan dan industri - industri kecil yang menangani dan mengerjakan dibidang fiberglass terutama dalam penbuatan body kendaraan
dan sebagainya sehingga
menjadikan perkembangan
semakin pesat.Pengertian
fiberglass itu sendiri harus dikerjakan oleh tenaga kerja yang terampil dan cekatan serta memiliki jiwa seni yang sangat tinggi karena dalam proses percetakan dibutuhkan inovasi - inovasi yang tiada hentinya biar tidak ketinggalan zaman.
PENCAMPURAN BAHAN DAN PROSES PEMBUATAN
Proses pembuatan fiberglass diklasifikasikan menjadi 3 (tiga) tahapan, yaitu :
1. Mencampur 6 (enam) bahan
utama menjadi bahan
dasaran.
2. Membuat campuran penguat.
3. Finishing atau
penyempurnaan.
Agar dapat dihasilkan kualitas Fiberglass yang kuat,campuran bahan untuk master cetakan harus lebih tebal dari pada fiberglass hasil, yaitu sekitar 2 - 3 mm atau dilakukan 3 - 4 kali pelapisan. Sebagai gambaran misalnya akan membuat sebuah
komponen bodi kendaraan.
Proses membuat campurannya adalah sebagai berikut :
a. Resin sejumlah 1,5 — 2 liter dicampur dengan talk dan
diaduk rata. Apabila
campuran yang terjadi terlalu
ditambahkan katalis. Penggunaan katalis harus sesuai dengan perbandingan 1 : 1/40. Oleh karena itu apabila resinnya 2 liter, maka katalisnya 50 cc.
b. Selanjutnya ditambahkan erosil antara 400 — 500 gram pada campuran tersebut dan ditambahkan pula pigmen atau zat pewarna.
c. Apabila semua campuran tersebut diaduk masih terlalu
kental, maka perlu
ditambahkan katalis dan apabila campurannya terialu encer dapat ditambahkan aseton. Pemberian banyak sedikitnya katalis akan mempengaruhi cepat atau
lambatnya proses
pengeringan. Pada cuaca yang dingin akan dibutuhkan katalis yang lebih banyak.
d. Setelah campuran bahan dasar dibuat, langkah berikutnya adalah memoles permukaan
cetakan dengan mirror
(sebagai pelicin dan
pengkilap) dan dilakukan memutar sampai lapisannya benar-benar merata.
e. Agar didapatkan hasil yang lebih baik, perlu ditunggu beberapa menit sampai pelicin tersebut menjadi kering. Untuk mempercepat proses
pengeringan, dapat dijemur diterik matahari.
f. Apabila mirror sudah terserap, permukaan cetakan dapat dilap dengan menggunakan kain bersih hingga mengkilap.
g. Selanjutnya permukaan
cetakan dioleskan PVA untuk
menjaga agar permukaan
cetakan tidak lengket dengan Fiberglass hasil.
h. Langkah berikutnya
adalah mengoleskan
permukaan cetakan
dengan adonan /
campuran dasar sampai merata, dan ditunggu sampai setengah kering. i. Selanjutnya di atas
campuran yang telah
dioleskan dapat diberi
selembar mat sesuai
dengan kebutuhan, dan dilapisi lagi dengan
adonan dasar. Untuk
menghindari adanya
gelembung udara,
pengolesan adonan dasar dilakukan sambil ditekan, sebab gelembung akan mengakibatkan fiberglass mudah keropos. Jumlah pelapisan adonan dasar
disesuaikan dengan
keperluan, makin tebal lapisan maka akan makin
kuat daya tahannya.
dapat ditambahkan
tulangan besi atau
tripleks, terutama untuk
bagian yang lebar.
Tujuannya adalah agar hasilnya tidak mengalami kebengkokan.
j. Apabila diperlukan,
dilakukan pengerolan
menyesuaikan alur - alur atau lekukan - lekukan yang ada dicetakan.
k. Untuk mempercepat
proses pengeringan, dapat dijemur diterik matahari. l. Pelepasan fiberglass hasil
dilakukan apabila lapisan adonan tersebut sudah kering dan mengeras, sebab apabila dilepas sebelum kering dapat terjadi penyusutan.
m. Pada langkah finishing, dilakukan pengamplasan permukaan fiberglass,
pendempulan, dan
pengecatan sesuai dengan warna yang diinginkan.
PEMBAHASAN
Sebelum melakukan
pencampuran dan pengecoran bahan, maka terlebih dahulu kita memperhitungkan bentuk model. Apabila bentuk dari model itu cukup sederhana maka tidak perlu melakukan pembagian model. Tapi apabila bentuk
model itu sulit maka sangat perlu untuk melakukan pembagian model. Ini dilakukan agar pada saat pelepasan lebih mudah. Untuk cara membelahnya, kita batasi dengan menggunakan isolasi, kertas karton atau plat.
Dengan memperhitungkan
bentuk dari model.
Gambar. 38. Membagi Model
PROSES PENCAMPURAN BAHAN
Apabila model sudah diberi pemisah atau sudah siap, maka langkah selanjutnya kita siapkan bahan – bahan fiberglass untuk dicampurkan. Tapi sebelum
mencampurkan bahan -
bahannya, sebaiknya kita
memberikan atau mengoleskan minyak goreng pada permukaan model. Ini dilakukan agar model menjadi licin, tidak lengket dengan hasil cetakan dan nanti
pelepasan. Oleskan minyak goreng 1 sampai 2 kali agar bahan tersebut sudah benar - benar merata.
Gambar. 39. Mengolesi Model Dengan Minyak Goreng
Setelah mengolesi model dengan minyak selesai, selanjutnya membuat campuran bahan - bahan fiberglass antara lain resin, talk hencen, dan katalis. Untuk ukuran atau takaran dari resin dan katalis dengan perbandingan kira-kira 40 : 1, misal resin 20 ml maka katalis 0,5 ml. untuk talk hencen kira - kira 6 g .
Gambar. 40. Mencampurkan
Bahan – Bahan Fiberglass
Untuk pencampuran bahan harus memperhitungkan seberapa besar
campuran yang akan dibutuhkan untuk satu pembagian model, ini diharapkan agar campuran tidak terlalu banyak dari yang dibutuhkan karena kalau sisa banyak tidak cepat dipakai akan kering dan tidak dapat didaur ulang / digunakan lagi dan jika
sudah mencampur kesemua
bahan tadi termasuk katalis campuran harus habis tanpa sisa, karena fungsi katalis sendiri adalah sebagai pengering dari bahan - bahan fiberglass. Jika
proses pencampuran bahan
selesai, kita bisa mulai melakukan proses pengecoran.
PROSES CAMPURAN
Sebelum melakukan
pencampuran bahan maka
terlebih dahulu kita siapkan bahan - bahan yang akan dipakai serta wadah / kaleng untuk
mencampurkan bahannya.
Pastikan sebelum mencampur bahan - bahan fiber glass, model sudah diolesi oleh minyak goreng hingga benar - benar merata. Jangan sampai ada bagian yang belum terolesi. Karena bila ada bagian yang belum terolesi maka saat pemisahan antara model dengan hasil cetakan akan sulit terlepas. Buatlah adonan yang terdiri dari 20 ml bahan resin, 6 g talk hancen, dan 0,5 ml katalis.
Aduk sampai semua bahan tercampur dengan merata.
Gambar. 41. Mengaduk Rata Campuran
PENCETAKAN / PENGECORAN
Jika telah selesai mencampurkan bahan - bahannya dan model siap untuk dicetak maka oleskan campuran - campuran bahan fiberglass tadi ke model dengan menggunakan kuas. Oleskan adonan tersebut kesemua bidang permukaan model secara merata. Oleskan 1 sampai 2 kali, agar model telah pasti terolesi semua.
Kemudian memberikan met
diatas permukaan yang terolesi campuran tadi, berikan met secara merata.
Gambar. 42. Mendasari Model Gambar. 43. Memberikan Met
Jika met sudah benar - benar rata maka kita oleskan lagi campuran bahan fiberglass. Oleskan campuran diatas met tadi, jika ingin lebih tebal lagi maka setelah diolesi campuran tadi, kita berikan met diatasnya. Kemudian kita olesi lagi dengan campuran yang seperti tadi. Jika pengolesannya sudah merata maka keringkan lagi.
Gambar. 44. Pencetakan Model Gambar. 45. Pencetakan Model Apabila sudah agak kering maka
potonglah met pada samping cetakan yang melebihi batas tepi. Karena sudah terlalu kering akan sangat sulit untuk dipotong, karena cairan tadi sudah mengeras.
Gambar. 46. Pemotongan Sisa Met
Jika samping - samping sudah
dirapikan maka langkah
selanjutnya melakukan proses pelepasan. Saat awal melakukan pelepasan langkah pertama pukul - pukullah model dengan hasil
cetakan tadi dengan
menggunakan palu karet. Pukul dengan hati - hati agar model dan hasil cetakan tidak retak. Langkah ini ditempuh agar model dan cetakan sudah tidak menempel lagi. Jadi nanti kita tinggal melepasnya.
Gambar. 47, 48, 49, dan 50. Hasil Jadi Negatif Cetakan
Selanjutnya negatif cetakan adalah cetakan yang bentuknya belum sempurna atau hasil
cetakannya nanti masih
memerlukan banyak sekali
finishing. Cetakan ini dibuat setelah model yang kita inginkan sudah jadi atau sudah ada. Untuk selanjutnya kita membuat positif cetakan dari negatif cetakan yang caranya sama seperti membuat negatif cetakan tadi. Positif cetakan adalah cetakan yang
bentuknya sudah sempurna
sehingga hasil dari cetakanya nanti hanya memerlukan sedikit finishing. Untuk membuat positif cetakan apabila negatif cetakan sudah benar - benar selesai, dari negatif cetakan tadi pertama kita olesi bahan pemisah kemudian tunggu satu atau dua menit agar bahan pemisah merata terlebih dahulu, pastikan pada saat pengolesan bahan pemisah benar - benar rata, jika sudah rata maka siapkan pencampuran bahan fiberglass untuk membuat positif
cetakan. Untuk proses
selanjutnya kita olesi dengan bahan - bahan fiberglass secara menyeluruh pada negatif cetakan, kemudian keringkan hingga kering. Jika sudah kering maka mulailah melepas positif cetakan dari negatif cetakannya. Jika ada
bagian yang sulit untuk
dilepaskan maka pukul - pukulah
dengan menggunakan palu karet dengan hati - hati, bila sudah terlihat terpisah maka sudah bisa dilepas. Jika sudah lepas maka keringkan lagi hingga benar - benar kering. Setelah itu kita bisa memulai proses finishing. Tujuan dari proses finishing adalah untuk memperbaiki hasil cetakan dengan berbagai tahap yang dilakukan. Untuk proses dalam
melakukan finishing yang
dilakukan sebatas pengamplasan karena hasil finish berupa produk
murni fiberglass. Proses
pengamplasan dilakukan untuk memperhalus dan meratakan hasil cetakan atau benda kerja.
Gambar. 51 dan 52. Hasil Jadi
Kesimpulan
1. Menggunakan talk hancen 6 gr dengan ukuran resin 20 ml dan katalis 0,5 ml atau 2 tetes.
2. Bila tidak menggunakan talk hancen, maka ukuran resin 20 ml dan katalis 0,5 ml atau 2 tetes.
3. Dengan menggunakan talk
hancen maka proses
pengeringannya menjadi
lebih cepat.
4. Dengan menggunakan talk hancen maka akan lebih kuat, keras, dan ulet
dibandingkan tidak
menggunakan talk.
5. Tebal tipisnya bentuk
mempengaruhi proses
pelepasan serta kekuatannya.
