Bab I Pendahuluan 1.1 Identifikasi Masalah
Bisnis laundry merupakan salah satu bisnis yang cukup menjanjikan sekarang. Hampir di setiap wilayah perkotaan bahkan mungkin perkampungan terdapat tempat laundry. Di perkotaan, bisnis laundry mungkin lebih banyak lokasinya dan menjanjikan keuntungan yang lebih banyak daripada laundry di perkampungan. Bisnis laundry ini sangat membantu masyarakat dengan tingkat kesibukan yang tinggi, baik itu untuk kalangan karyawan wiraswasta (pekerja), ibu rumah tangga, ataupun kalangan mahasiswa perantauan. Dengan banyaknya permintaan & pemanfaatan laundry untuk memudahkan mencuci bersih pakaian atau barang-barang masyarakat, tentunya para owner tempat laundry harus mengutamakan pelayanan yang optimal demi menjaga kepuasan customer agar tetap mampu bersaing dalam bisnis laundry.
Aplikasi E – Laundry sebagai jawaban yang tepat untuk para owner tempat laundry agar tetap mampu bersaing dan memudahkan bisnisnya serta mengoptimalkan pelayanan kepada para customernya. E – Laundry merupakan aplikasi berbasis komputerisasi (Electronic Laundry) tatap muka dan online untuk pelanggan, operator ataupun owner laundry yang dapat memudahkan management dan meminimalisir kesalahan dalam bisnis laundry antar jemput.
Dalam bisnis laundry konvensional, ada beberapa masalah yang mungkin terjadi antara lain :
- Pakaian / barang tertukar dengan customer lain karena detail pakaian / barang tidak tercatat dengan baik pada nota.
- Pakaian / barang hilang karena jumlah pakaian / barang tidak tercatat, hanya tercatat beratnya saja pada nota.
- Pakaian / barang luntur atau berubah warna karena tidak ada catatan pada nota. - Management transaksi kurang optimal karena dilakukan secara manual
menggunakan tumpukan nota.
- Laporan keuangan dilakukan secara manual sehingga memungkinkan terjadinya kesalahan perhitungan.
- Sistem “first in first out” berantakan karena system penerimaan & pengerjaan laundry yang acak-acakan tidak berurutan.
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 2
1.2 Analisis Sistem
Dari beberapa identifikasi masalah yang ditemukan, perlu dilakukan analisis masalah lebih lanjut untuk mencari solusi yang baik & tepat dari masalah tersebut antara lain :
- Suatu system aplikasi tatap muka dan online yang dapat diakses oleh customer untuk menginput identitas dan detail pakaian / barang yang akan dilaundry, seperti berat, jumlah, jenis maupun catatan yang lainnya.
- Suatu system aplikasi yang dapat mengontrol dan memanagement proses laundry dimulai dari pengambilan, pengecekan pakaian / barang customer sesuai urutan, pengerjaan laundry sampai siap untuk diantar ke customer sehingga tidak acak-acakan yang dilakukan oleh operator laundry.
- Management transaksi dan keuangan lebih mudah terkontrol karena semua sudah terkomputerisasi dengan baik dalam suatu database aplikasi dengan tingkat kesalahan yang minim.
1.3 Analisis Kebutuhan
Dari identifikasi & analisis masalah di atas dapat disimpulkan beberapa data kebutuhan yang diperlukan untuk mengatasi masalah tersebut melalui sebuah system aplikasi E - Laundry antara lain :
- Data Customer
Data ini untuk mencatat identitas customer. - Data Transaksi
Data ini untuk mencatat serta memanagement transaksi setiap customer, detail transaksi laundry termonitor dengan baik.
- Data Operator
Data ini untuk memonitor operator yang melakukan transaksi antar jemput maupun operator mesin laundry.
- Data Keuangan
Data ini untuk memanagement keuangan transaksi laundry untuk mengurangi tingkah kesalahan dalam penghitungan.
1.4 Fungsi Sistem (Proses)
Pada system E-Laundry ini, ada beberapa hal yang bisa dilakukan untuk membantu management laundry antara lain :
- Management customer
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 3
sebuah database yang jelas dan mudah untuk diakses kembali. - Management transaksi
Semua transaksi yang belum ataupun sudah dilakukan terorganisasi dengan baik dan jelas dalam sebuah database dan mudah untuk diakses kembali.
- Management operator
Semua operator yang terdaftar sebagai karyawan dan melakukan transaksi laundry baik operator laundry maupun operator antar jemput mudah dikontrol pekerjaannya.
- Management keuangan
Semua data keuangan terorganisasi dengan baik dan jelas karena semua data transaksi juga terorganisasi dengan baik, owner mudah untuk mengelola keuangan dan mengurangi kesalahan perhitungan keuangan.
1.5 Akses
Tabel 1.5.1 Akses sistem
No Akses Fungsi Sistem (Proses)
1 Operator Login, Management Customer, Management Operator, Management Transaksi, Mangement Keuangan
2 Customer Login, Management Customer, Management Transaksi 3 Owner Login, Management Customer, Management Operator,
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 4
Bab II Desain Sistem
2.1 System Flowchart
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 5
2.1.2 System Flowchart Transaksi E-Laundry
2.2 Schematic Flowchart
2.2.1 Schematic Flowchart E-Laundry
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 6
2.3 Document Flowchart
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 7
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 8
2.4 Program Flowchart
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 9
2.5 Process Flowchart
Laporan ANSI (ERD) E-Laundry – FTI Universitas Mercu Buana Yogyakarta – 10
Bab III
Entity Relationship Diagram 3.1 Definisi Entitas

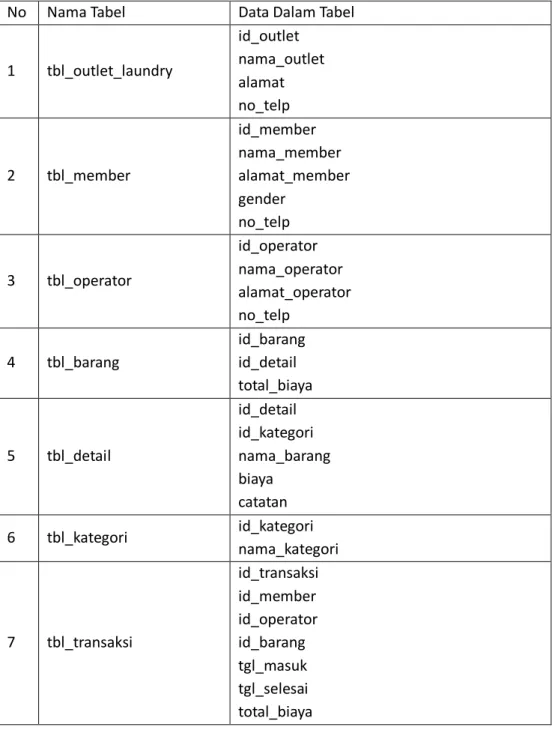

Tabel 3.1.1 Definisi Entitas
No Nama Tabel Data Dalam Tabel
1 tbl_outlet_laundry id_outlet nama_outlet alamat no_telp 2 tbl_member id_member nama_member alamat_member gender no_telp 3 tbl_operator id_operator nama_operator alamat_operator no_telp 4 tbl_barang id_barang id_detail total_biaya 5 tbl_detail id_detail id_kategori nama_barang biaya catatan 6 tbl_kategori id_kategori nama_kategori 7 tbl_transaksi id_transaksi id_member id_operator id_barang tgl_masuk tgl_selesai total_biaya
