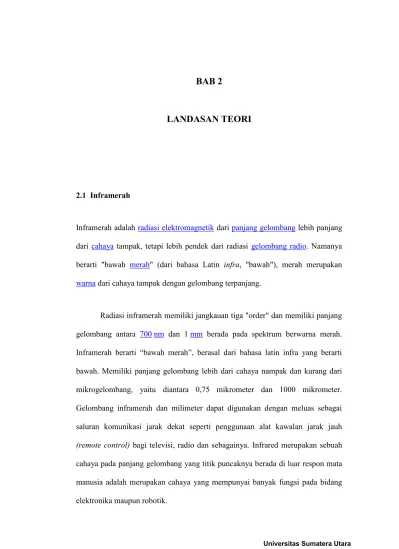

BAB 2
LANDASAN TEORI
2.1 Inframerah
Inframerah adalah radiasi elektromagnetik daripanjang gelombang lebih panjang dari cahaya tampak, tetapi lebih pendek dari radiasi gelombang radio. Namanya berarti "bawah merah" (dari bahasa Latin infra, "bawah"), merah merupakan
warnadari cahaya tampak dengan gelombang terpanjang.
Radiasi inframerah memiliki jangkauan tiga "order" dan memiliki panjang gelombang antara 700 nm dan 1mm berada pada spektrum berwarna merah. Inframerah berarti “bawah merah”, berasal dari bahasa latin infra yang berarti bawah. Memiliki panjang gelombang lebih dari cahaya nampak dan kurang dari mikrogelombang, yaitu diantara 0,75 mikrometer dan 1000 mikrometer. Gelombang inframerah dan milimeter dapat digunakan dengan meluas sebagai saluran komunikasi jarak dekat seperti penggunaan alat kawalan jarak jauh (remote control) bagi televisi, radio dan sebagainya. Infrared merupakan sebuah cahaya pada panjang gelombang yang titik puncaknya berada di luar respon mata manusia adalah merupakan cahaya yang mempunyai banyak fungsi pada bidang elektronika maupun robotik.
Saat ini telah dikenal berbagai macam gelombang elektromagnetik dengan rentang panjang gelombang tertentu. Spektrum elektromagnetik merupakan kumpulan spektrum dari berbagai panjang gelombang. Berdasarkan pembagian daerah panjang gelombang, sinar inframerah dibagi dalam 3 daerah, yaitu:
1. Daerah inframerah dekat dengan panjang gelombang 0,75 mikrometer – 2,5 mikrometer
2. Daerah inframerah pertengahan dengan panjang gelombang 2,5 mikrometer – 50 mikrometer.
3. Daerah inframerah jauh dengan panjang gelombang 50 mikrometer – 1000 mikrometer.
Spektrum sinar matahari terdiri dari sinar tampak dan sinar tidak tampak. Dimana sinar tampak meliputi: merah, orange, kuning, hijau, biru, dan ungu. Sinar yang tidak tampak antara lain: sinar ultraviolet, sinar – X, sinar gamma, sinar kosmik, microwave, gelombang listrik dan sinar inframerah. Gelombang elektromagnetik diantara sinar tampak dan sinar microwave dinamakan sinar inframerah, dengan karakteristik adalah tidak kasat mata atau tidak terlihat, bersifat linier atau menyebar, refraktif atau dapat dipantulkan dan dapat diserap oleh beberapa obyek.
Gambar 2.1 Karakteristik Spektrum Elektromagnetik
Dari pembagian daerah spektrum elektromagnetik tersebut di atas, daerah panjang gelombang yang digunakan pada alat spektrofotometer inframerah adalah pada daerah inframerah pertengahan, yaitu pada panjang gelombang 2,5 μm – 50 μm atau pada bilangan gelombang 4.000 – 200 cm.
2.2 Photodioda
Photodioda adalah dioda sambungan p-n yang secara khusus dirancang untuk mendeteksi cahaya dan biasanya terdapat lapisan intrinsik antara lapisan n dan
p.Piranti yang memiliki lapisan intrinsik disebut p-i-n atau PIN potodioda. Energi cahayanya lewat melalui lensa yang mengekspos sambungan.
Photodioda dirancang beroperasi pada mode bias-mundur. Arus bocor bias-mundur meningkat dengan peningkatan level cahaya. Harga arus umumnya adalah dalam rentang mikroampere. Photodioda mempunyai waktu respon yang cepat terhadap berbagai cahaya. Cahaya diserap di daerah pengambungan atau daerah intrinsik menimbulkan pasangan elektron-hole, kebanyakan pasangan tersebut menghasilkan arus yang berasal dari cahaya.
Mode operasi:
Potodioda dapat dioperasikan dalam 2 mode yang berbeda:
1. Mode potovoltaik: seperti solar sel, penyerapan pada potodioda menghasilkan tegangan yang dapat diukur. Bagaimanapun, tegangan yang dihasilkan dari tenaga cahaya ini sedikit tidak linier, dan range perubahannya sangat kecil.
2. mode potokonduktivitas : disini, potodioda diaplikasikan sebagai tegangan revers (tegangan balik) dari sebuah dioda (yaitu tegangan pada arah tersebut pada dioda tidak akan menhantarkan tanpa terkena cahaya) dan pengukuran menghasilkan arus poto. ( hal ini juga bagus untuk mengaplikasikan tegangan mendekati nol). Ketergantungan arus pototransistor pada kekuatan cahaya dapat sangat linier .
Gambar 2.2 Gambar Photodioda dan Simbolnya
Gambar 2.3 Gambar Grafik Karakteristik
Karakteristik bahan potodioda:
1. silikon (Si) : arus lemah saat gelap, kecepatan tinggi, sensitivitas yang bagus antara 400 nm sampai 1000 nm ( terbaik antara 800 nm sampai 900 nm).
2. Germanium (Ge): arus tinggi saat gelap, kecepatan lambat, sensitivitas baik antara 600 nm sampai 1800 nm (terbaik 1400 nm sampai 1500 nm). 3. Indium Gallium Arsenida (InGaAs): mahal, arus kecil saat gelap,
kecepatan tinggi sensitivitas baik pada jarak 800 nm sampai 1700nm (terbaik antara 1300 nm sampai 1600nm).
2.3 Dioda Pemancar Cahaya Inframerah (LED inframerah)
LED adalah dioda yang menghasilkan cahaya saat diberi energi listrik. Dalam bias maju sambungan p-n terdapat rekombinasi antara elektron bebas dan lubang (hole). Energi ini tidak seluruhnya diubah kedalam bentuk energi cahaya atau photon melainkan dalam bentuk panas sebagian.
Untuk dioda yang memancarkan cahaya inframerah (infrared-emitting dioda = IRED). Sinar inframerah tidak dapat dilihat manusia, dengan menambahkan obat gallium arsenide disertai dengan berbagai bahan, dapat dibuat LED dengan output yang dapat dilihat seperti sinar merah, hijau, kuning atau biru. Dioda yang memancarkan cahaya (LED) digunakan untuk display alpa beta dan digital serta sebagai lampu tanda.
Sebagian besar LED membutuhkan 1,5 V sampai 2,2 V untuk memberi bias maju dan membutuhkan arus sekitar 20 mA sampai 30 mA untuk memancarkan cahaya.Dengan level-level tegangan yang lebih tinggi, LED dapat terbakar apabila tegnagan maju yang diberikan melebihi 2 V. Untuk mengatasi hal ini LED biasanya dihubungkan secara seri dengan tahanan yang membatasi tegangan dan arus pada nilai yang dikehendaki.
Proses pemancaran cahaya akibat adanya energi listrik yang diberikan terhadap suatu bahan disebut dengan sifat elektroluminesensi. Material lain misalnya Galium Arsenida Pospat (GaAsP) atau Galium Pospat (GaP): photon energi cahaya dipancarkan untuk menghasilkan cahaya tampak. Jenis lain dari
LED digunakan untuk menghasilkan energi tidak tampak seperti yang dipancarkan oleh pemancar laser atau inframerah.
Gambar 2.4 Simbol dan rangkaian dasar sebuah LED
Pemancar inframerah adalah dioda solid state yang terbuat dari bahan Galium Arsenida (GaAs) yang mampu memancarkan fluks cahaya ketika dioda ini dibias maju. Bila diberi bias maju elektron dari daerah-n akan menutup lubang elektron yang ada di daerah-p. Selama proses rekombinasi ini, energi dipancar keluar dari permukaan p dan n dalam bentuk photon. Photon-photon yang dihasilkan ini ada yang diserap lagi dan ada yang meninggalkan permukaan dalam betuk radiasi energi.
2.4 Motor DC
Motor DC akan berputar searah/berlawanan arah dengan jarum jam jika salah satu kutubnya diberi tegangan positip dan kutub yang lainnya diberi tegangan negatip
330
VCC 5V
atau ground. Dan motor DC akan berputar kearah sebaliknya jika polaritasnya dibalik. Dengan sipat yang demikian maka dibutuhkan suatu rangkaian yang dapat membalikkan polaritas yang diberikan ke motor DC tersebut, sehingga perputaran motor DC dapat dikendalikan oleh rangkaian tersebut.
Penghantar yang mengalirkan arus ditempatkan tegak lurus pada medan magnet, cenderung bergerak tegak lurus terhadap medan. Besarnya gaya yang didesakkan untuk menggerakkan berubah sebanding dengan kekuatan medan magnet, besarnya arus yang mengalir pada penghantar, dan panjang penghantar. Untuk menentukan arah gerakan penghantar yang mengalirkan arus pada medan magnet, digunakan hukum tangan kanan motor. Ibu jari dan dua jari yang pertama dari tangan kanan disusun sehingga saling tegak lurus satu sama lain dengan menunjukkan arah garis gaya magnet dari medan, dan jari tengah menunjukkan arah arus yang mengalir (min ke plus) pada penghantar. Ibu jari akan menunjukkan arah gerakan penghantar, seperti diperlihatkan pada gambar 2.5.Gambar tersebut menggambarkan bagaimana torsi motor dihasilkan oleh kumparan yang membawa arus atau loop pada kawat yang ditempatkan pada medan magnet. Interaksi pada medan magnet menyebabkan pembengkokan garis gaya. Apabila garis cenderung lurus keluar, pembengkokan tersebut menyebabkan loop mengalami gerak putaran. Penghantar sebelah kiri ditekan ke bawah dan penghantar sebelah kanan ditekan keatas, menyebabkan putaran jangkar berlawanan dengan arah putaran jarum jam.

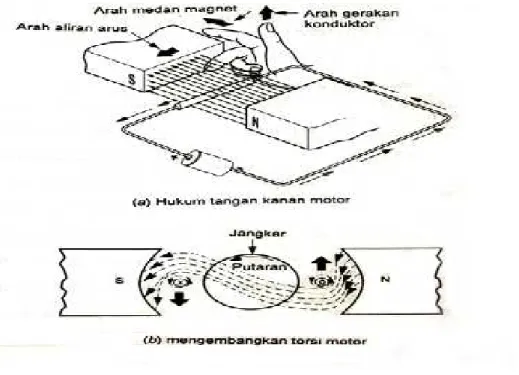

Gambar 2.5 Prinsip Motor dc
Motor dan generator arus searah dibuat dengan cara yang sama sehingga mesin dc dapat bekerja baik sebagai motor maupun sebagai generator. Motor dc magnet permanen adalah motor yang fluks magnet utamanya dihasilkan oleh magnet permanen. Elektromagnetik digunakan untuk medan sekunder atau fluks jangkar.
Gambar 2.6 menggambarkan operasi motor magnet permanen. Arus mengalir melalui kumparan jangkar dari sumber tegangan dc, menyebabkan jangkar beraksi sebagai magnet. Kutub jangkar ditarik kutub medan dari polaritas yang berbeda, menyebabkan jangkar berputar. Apabila kutub jangkar segaris dengan kutub medan, sikat-sikat ada pada celah di komutator dan tidak ada arus mengalir pada jangkar. Jadi gaya tarik atau gaya tolak magnet berhenti. Kemudian kelembaman membawa jangkar melewati titik netral. Komutator membalik arus jangkar ketika kutub yang tidak sama dari jangkar dan medan berhadapan satu
sama lain, sehingga membalik polaritas medan jangkar. Kutub-kutub yang sama dari jangkar dan medan kemudian saling menolak menyebabkan jangkar berputar terus-menerus.

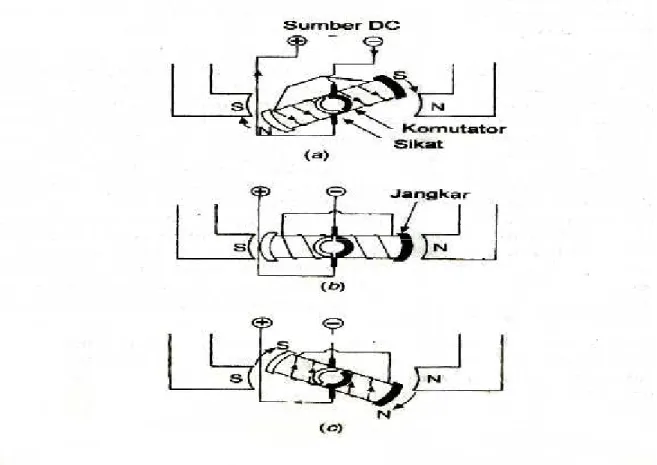

Gambar 2.6 Operasi Motor dc Magnet Permanen
Arah putaran motor dc magnet permanen ditentukan oleh arah arus yang mengalir pada jangkar. Pembalikan ujung-ujung jangkar tidak membalik arah putaran. Salah satu keistimewaan motor dc ini adalah kecepatannya dapat dikontrol dengan mudah. Kecepatan motor magnet permanen berbanding langsung dengan harga tegangan yang diberikan pada jangkar. Semakin besar tegangan jangkar, semakin tinggi kecepatan motor.
Motor DC umum yang menggunakan sikat (brush), yang menggunakan lilitan pada rotor dan menggunkan magnet tetap pada sisi stator, pada dasarnya dapat dianggap sebagai suatu beban yang dapat dihubungkan langsung ke rangkaian switching arus DC. Oleh karena itu, pemilihan yang tepat cukup diperoleh dengan memperhatikan besar kebutuhan arus untuk memutar motor DC secara nominal. Lilitan pada motor DC dapat diidentikkan dengan lilitan pada kumparan relay sehingga rangkaian drivernya relative sama. Tujuan motor DC adalah untuk menghasilkan gaya yang menggerakkan (torsi).
Pada beberapa kasus sering diperlukan arah putaran motor DC yang berubah-ubah. Prinsip dasar untuk mengubah arah perputarannya adalah dengan membalik polaritas pada catudaya tegangannya.
2.5 Mikrokontroler AT89S51
2.5.1 Arsitektur Mikrokontroler AT89S51
Sebagai teknologi baru, yaitu teknologi semikonduktor dengan kandungan transistor yang lebih banyak namun hanya membutuhkan ruang kecil serta dapat diproduksi secara massal (dalam jumlah banyak) sehingga harga menjadi lebih murah (dibandingkan mikroprosesor). Sebagai kebutuhan pasar, mikrokontelor hadir untuk memenuhi selera industri dan para konsumen akan kebutuhan dan keinginan alat-alat Bantu dan mainan yang lebih canggih.
Ilustrasi yang mungkin bisa memberikan gambaran yang jelas dalam penggunaan mikrokontroler adalah aplikasi mesin tiket dalam arena permainan yang saat ini terkenal di Indonesia. Jika kita sudah selesai bermain, maka akan diberikan suatu nilai, nilai inilah yang menentukan berapa jumlah tiket yang bisa diperoleh dan jika dikumpulkan dapat ditukar dengan berbagai macam hadiah. Sistem tiket ini ditangani dengan mikrokontroler, karena tidak mungkin menggunakan komputer PC yang harus dipasang disamping (atau di belakang) mesin permainan yang bersangkutan.
Selain sistem tiket, kita juga dapat menjumpai aplikasi mikrokontroler dalam bidang pengukuran jarak jauh atau yang dikenal dengan sistem telemetri. Misalnya pengukuran di suatu tempat yang membahayakan manusia, maka akan lebih nyaman jika dipasang suatu sistem pengukuran yang bisa mengirimkan data lewat pemancar dan diterima oleh stasiun pengamatan dari jarak yang cukup aman dari sumbernya. Sistem pengukuran jarak jauh ini jelas membutuhkan suatu sistem akuisisi data sekaligus sistem pengiriman data secara serial (melalui pemancar), yang semuanya itu bisa diperoleh dari mikrokontroler yang digunakan. Tidak seperti sistem komputer, yang mampu menangani berbagai macam program aplikasi (misalnya pengolah kata, pengolah angka dan lain sebagainya), mikrokontroler hanya bisa digunakan untuk satu aplikasi tertentu saja. Perbedaan lainnya terletak pada perbandingan RAM-nya dan ROM. Pada sistem computer perbandingan RAM dan ROM-nya besar, artinya program-program pengguna disimpan dalam ruang RAM yang relative besar, sedangkan rutin-rutin antarmuka perangkat keras disimpan dalam ruang ROM yang kecil. Sedangkan pada
mikrokontroler, perbandingan ROM dan RAM-nya yang besar artinya program control disimpan dalam ROM (bisa Masked ROM atau Flash PEROM) yang ukurannya relatif lebih besar, sedangkan RAM digunakan sebagai tempat penyimpanan sementara, termasuk register-register yang digunakan pada mikrokontroler yang bersangkutan.
2.5.2 Konstruksi AT89S51
Mikrokontroler AT89S51 hanya memerlukan tambahan 3 kapasitor, 1 resistor dan 1 kristal serta catu daya 5 Volt. Kapasitor 10 mikro-Farad dan resistor 10 Kilo Ohm dipakai untuk membentuk rangkaian reset. Dengan adanya rangkaian reset ini AT89S51 otomatis direset begitu rangkaian menerima catu daya. Kristal dengan frekuensi maksimum 12 MHz dan kapasitor 30 piko-Farad dipakai untuk melengkapi rangkaian oscilator pembentuk clock yang menentukan kecepatan kerja mikrokontroler. Memori merupakan bagian yang sangat penting pada mikrokontroler. Mikrokontroler memiliki dua macam memori yang sifatnya berbeda.
Read Only Memory (ROM) yang isinya tidak berubah meskipun IC kehilangan catu daya. Sesuai dangan keperluannya, dalam susunan MCS-51 memori penyimpanan progam ini dinamakan sebagai memori progam.
Random Access Memori (RAM) isinya akan sirna begitu IC kehilangan catu daya, dipakai untuk menyimpan data pada saat progam bekerja. RAM yang dipakai untuk menyimpan data ini disebut sebagai memori data.
Ada berbagai jenis ROM. Untuk mikrokontroler dengan progam yang sudah baku dan diproduksi secara masal, progam diisikan ke dalam ROM pada saat IC mikrokontroler dicetak di pabrik IC. Untuk keperluan tertentu mikrokontroler mengunakan ROM yang dapat diisi ulang atau Programble-Eraseable ROM yang disingkat menjadi PEROM atau PROM. Dulu banyak dipakai UV-EPROM (Ultra Violet Eraseable Progamble ROM) yang kemudian dinilai mahal dan ditinggalkan setelah ada flash PEROM yang harganya jauh lebih murah. Jenis memori yang dipakai untuk Memori Program AT89S51 adalah Flash PEROM, program untuk mengendalikan mikrokontroler diisikan ke memori itu lewat bantuan alat yang dinamakan sebagai AT89S51 Flash PEROM Programmer.
Memori Data yang disediakan dalam chip AT89S51 sebesar 128 byte, meskipun hanya kecil saja tapi untuk banyak keperluan memori kapasitas itu sudah cukup. Sarana Input/Ouput yang disediakan cukup banyak dan bervariasa. AT89S51 mempunyai 32 jalur Input/Ouput. Jalur Input/Ouput paralel dikenal sebagai Port 1 (P1.0..P1.7) dan Port 3 (P3.0..P3.5 dan P3.7).
Gambar 2.7 IC Mikrokontroler AT89S51
Deskripsi pin-pin pada mikrokontroler AT89S51 :
VCC (Pin 40)
Suplai tegangan
GND (Pin 20)
Ground
Port 0 (Pin 39-Pin 32)
Port 0 dapat berfungsi sebagai I/O biasa, low order multiplex address/data ataupun penerima kode byte pada saat flash progamming Pada fungsi sebagai I/O biasa port ini dapat memberikan output sink ke delapan buah TTL input atau dapat diubah sebagai input dengan memberikan logika 1 pada port tersebut. Pada fungsi sebagai low order multiplex address/data, port ini akan mempunyai internal pull up. Pada saat flash progamming diperlukan eksternal pull up, terutama pada saat verifikasi program.
Port 2 (Pin 21 – pin 28)
Port 2 berfungsi sebagai I/O biasa atau high order address, pada saat mengaksememori secara 16 bit. Pada saat mengakses memori 8 bit, port ini akan mengeluarkan isi dari P2 special function register. Port ini mempunyai internal pull up dan berfungsi sebagai input dengan memberikan logika 1. Sebagai output, port ini dapat memberikan output sink keempat buah input TTL.
Port 3 (Pin 10 – pin 17)
Port 3 merupakan 8 bit port I/O dua arah dengan internal pullup. Port 3 juga mempunyai fungsi pin masing-masing, yaitu sebagai berikut .
Nama pin Fungsi
P3.0 (pin 10) RXD (Port input serial)
P3.1 (pin 11) TXD (Port output serial) P3.2 (pin 12) INTO (interrupt 0 eksternal) P3.3 (pin 13) INT1 (interrupt 1 eksternal) P3.4 (pin 14) T0 (input eksternal timer 0) P3.5 (pin 15) T1 (input eksternal timer 1)
P3.6 (pin 16) WR (menulis untuk eksternal data memori) P3.7 (pin 17) RD (untuk membaca eksternal data memori)
RST (pin 9)
Reset akan aktif dengan memberikan input high selama 2 cycle.
ALE/PROG (pin 30)
Address latch Enable adalah pulsa output untuk me-latch byte bawah dari alamat selama mengakses memori eksternal. Selain itu, sebagai pulsa input progam (PROG) selama memprogam Flash.
PSEN (pin 29)
Progam store enable digunakan untuk mengakses memori progam eksternal.
EA (pin 31)
Pada kondisi low, pin ini akan berfungsi sebagai EA yaitu mikrokontroler akan menjalankan progam yang ada pada memori eksternal setelah sistem direset. Jika kondisi high, pin ini akan berfungsi untuk menjalankan progam yang ada pada
memori internal. Pada saat flash progamming, pin ini akan mendapat tegangan 12 Volt.
XTAL1 (pin 19)
Input untuk clock internal.
2.6 Perangkat Lunak
2.6.1. Bahasa Assembly MCS-51
Bahasa yang digunakan untuk memprogram IC mikrokontroler AT89S51 adalah bahasa assembly untuk MCS-51. angka 51 merupakan jumlah instruksi pada bahasa ini hanya ada 51 instruksi. Dari 51 instruksi, yang sering digunakan orang hanya 10 instruksi. Instruksi –instruksi tersebut antara lain :
1. Instruksi MOV
Perintah ini merupakan perintah untuk mengisikan nilai ke alamat atau register tertentu. Pengisian nilai dapat secara langsung atau tidak langsung. Contoh pengisian nilai secara langsung
MOV R0,#20h
Perintah di atas berarti : isikan nilai 20 Heksadesimal ke register 0 (R0). Tanda # sebelum bilangan menunjukkan bahwa bilangan tersebut adalah nilai.
MOV 20h,#80h ... ... MOV R0,20h
Perintah di atas berarti : isikan nilai yang terdapat pada alamat 20 Heksadesimal ke register 0 (R0).
Tanpa tanda # sebelum bilangan menunjukkan bahwa bilangan tersebut adalah alamat.
2. Instruksi DJNZ
Decreament Jump If Not Zero (DJNZ) ini merupakan perintah untuk mengurangi nilai register tertentu dengan 1 dan lompat jika hasil pengurangannya belum nol. Contoh :
MOV R0,#80h Loop: ...
... DJNZ R0,Loop ...
R0 - 1, jika belum 0 lompat ke loop, jika R0 = 0 maka program akan meneruskan ke perintah pada baris berikutnya.
3. Instruksi ACALL
Contoh : ... ACALL TUNDA ... TUNDA: ... 4. Instruksi RET
Instruksi RETURN (RET) ini merupakan perintah untuk kembali ke rutin pemanggil setelah instruksi ACALL dilaksanakan.
Contoh: ACALL TUNDA ... TUNDA: ... RET 5. Instruksi JMP (Jump)
Instruksi ini merupakan perintah untuk lompat ke alamat tertentu. Contoh:
Loop:
... ... JMP Loop
6. Instruksi JB (Jump if bit)
Instruksi ini merupakan perintah untuk lompat ke alamat tertentu, jika pin yang dimaksud berlogika high (1).
Contoh: Loop:
JB P1.0,Loop ...
7. Instruksi JNB (Jump if Not bit)
Instruksi ini merupakan perintah untuk lompat ke alamat tertentu, jika pin yang dimaksud berlogika Low (0).
Contoh: Loop:
JNB P1.0,Loop ...
8. Instruksi CJNZ (Compare Jump If Not Equal)
Instruksi ini berfungsi untuk membandingkan nilai dalam suatu register dengan suatu nilai tertentu.
Contoh: Loop:
... CJNE R0,#20h,Loop ...
Jika nilai R0 tidak sama dengan 20h, maka program akan lompat ke rutin Loop. Jika nilai R0 sama dengan 20h,maka program akan melanjutkan instruksi selanjutnya..
Instruksi ini merupakan perintah untuk mengurangi nilai register yang dimaksud dengan 1. Contoh: MOV R0,#20h R0 = 20h ... DEC R0 R0 = R0 – 1 ...
10. Instruksi INC (Increament)
Instruksi ini merupakan perintah untuk menambahkan nilai register yang dimaksud dengan 1. Contoh: MOV R0,#20h R0 = 20h ... INC R0 R0 = R0 + 1 ...
2.6.2. Software 8051 Editor, Assembler, Simulator (IDE)
Instruksi-instruksi yang merupakan bahasa assembly tersebut dituliskan pada sebuah editor, yaitu 8051 Editor, Assembler, Simulator (IDE). Tampilannya seperti gambar di bawah ini.
Gambar 2.8 8051 Editor, Assembler, Simulator (IDE)
Setelah program selesai ditulis, kemudian save dan kemudian di-Assemble (di-compile). Pada saat di-assemble akan tampil pesan peringatan dan kesalahan. Jika masih ada kesalahan atau peringatan, itu berarti ada kesalahan dalam penulisan perintah atau ada nama subrutin yang sama, sehingga harus diperbaiki terlebih dahulu sampai tidak ada pesan kesalahan lagi.
Software 8051IDE ini berfungsi untuk merubah program yang kita tuliskan ke dalam bilangan heksadesimal, proses perubahan ini terjadi pada saat peng-compile-an. Bilangan heksadesimal inilah yang akan dikirimkan ke mikrokontroler.
Untuk mengirimkan bilangan-bilangan heksadesimal ini ke mikrokontroller digunakan software ISP- Flash Programmer 3.0a yang dapat didownload dari internet. Tampilannya seperti gambar berikut ini.

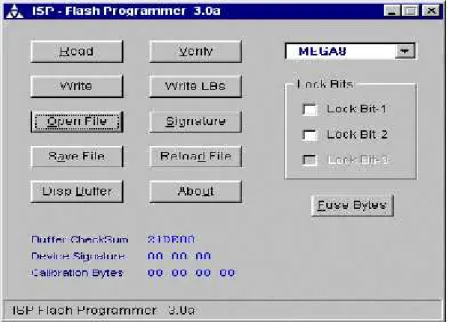

Gambar 2.9 ISP- Flash Programmer 3.0a
Cara menggunakannya adalah dengan meng-klik Open File untuk mengambil file heksadesimal dari hasil kompilasi 8051IDE, kemudian klik Write untuk mengisikan hasil kompilasi tersebut ke mikrokontroler.
