BAB IV PENGUJIAN DAN ANALISIS

(1)

21

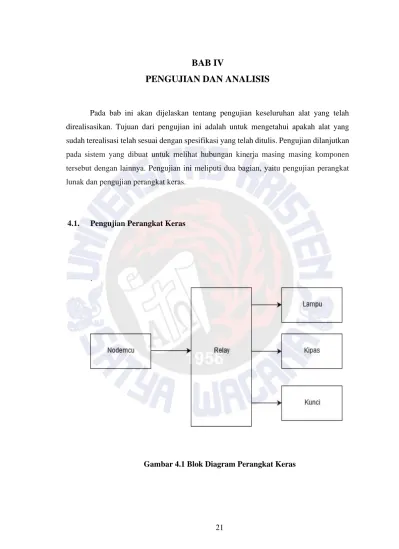

BAB IV

PENGUJIAN DAN ANALISIS

Pada bab ini akan dijelaskan tentang pengujian keseluruhan alat yang telah direalisasikan. Tujuan dari pengujian ini adalah untuk mengetahui apakah alat yang sudah terealisasi telah sesuai dengan spesifikasi yang telah ditulis. Pengujian dilanjutkan pada sistem yang dibuat untuk melihat hubungan kinerja masing masing komponen tersebut dengan lainnya. Pengujian ini meliputi dua bagian, yaitu pengujian perangkat lunak dan pengujian perangkat keras.

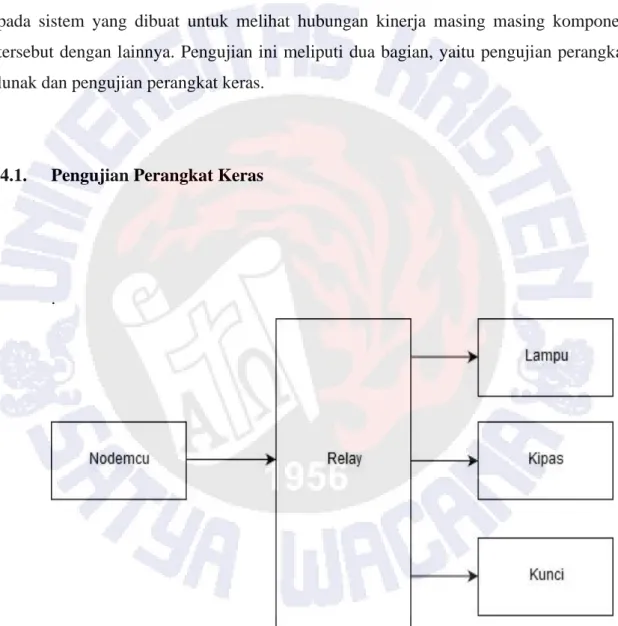

4.1. Pengujian Perangkat Keras

.

(2)

22

6 1 5 4 2 3

Gambar 4.2 Foto Rangkaian Perangkat Keras Keterangan:

1. Power supply 12v 5. Steker lampu 2. Modul Relay 6. Steker kipas 3. Nodemcu lolin

4. Step down

4.1.1 Pengukuran Mikrokontroler dan Relay

Relay yang digunakan pada tugas akhir adalah relay 4 saluran, relay ini mengacu pada active high, jadi saat nilai tegangan masuk high maka relay akan aktif, dan sebaliknya. Pada Nodemcu, pin D1, pin D2, pin D3 digunakan sebagai output yang terhubung ke relay. Pin pada

(3)

23

Nodemcu ini menggunakan tegangan 3,3V. Pengukuran dilakukan dengan mengukur tegangan pin D1, pin D2 dan pin D3 saat relay dalam keadaan ON. Range ON pada Nodemcu sekitar 3,3v ssampai 5v sedangkan untuk OFF sekitar 0,4v sampai 0,6v sesuai percobaan yang dilakukan.

Tabel 4.1 Pengujian Tegangan Pin Nodemcu N0 Relay 1 Relay 2 Relay 3 Tegangan

D1 Tegangan D2 Tegangan D3 1 ON ON ON 3.305 3.307 3.305 2 OFF ON ON 0.05 3.307 3.306 3 OFF OFF ON 0.05 0.04 3.307

4 OFF OFF OFF 0.05 0.04 0.05

5 ON OFF OFF 3.06 0.04 0.05

6 ON ON OFF 3.305 3.306 0.05

7 ON ON ON 3.307 3.307 3.305

Gambar 4.3 Hasil Pengukuran Tegangan Nodemcu

(4)

24

Sistem kendali ini dibuat untuk dapat menyalakan dan mematikan lampu serta lainnya yang terhubung pada relay melalui perintah suara dengan aplikasi Google Assistant pada smartphone. Perintah suara menggunakan bahasa Inggris, dikarenakan untuk sekarang Google Assistant belum mendukung bahasa Indonesia. Input perintah suara yang diberikan untuk mengendalikan relay ada 6 perintah suara, antara lain:

1. Perintah suara untuk menyalakan lampu . • “turn LED on”

2. Perintah suara untuk mematikan lampu • “turn LED off”

3. Perintah suara untuk menghidupkan kipas • “turn Fan on”

4. Perintah suara untuk mematikan kipas • “turn Fan off”

5. Perintah untuk membuka kunci • “Unlock Please” 6. Perintah untuk menutup kunci

• “Shut it off”

Selanjutnya untuk setiap perintah suara yang diberikan, Google Assistant akan memberikan respon. Berikut respon dari Google Assistant ketika diberikan perintah

1. Respon untuk perintah suara menyalakan lampu • “Turning LED on”

2. Respon untuk perintah suara mematikan lampu • “Turning LED off”

3. Respon untuk perintah suara menghidupkan kipas • “Turning Fan on”

4. Respon untuk perintah suara mematikan kipas • “Turning Fan off”

5. Respon untuk perintah mengunci pintu • “Yes Sir”

6. Respon untuk perintah menutup pintu • “Yes Sir”

(5)

25

Untuk mendapatkan hasil yang maksimal penulis melakukan pengujian dengan 3 buah smartphone dengan tipe android berbeda, dan dengan 6 orang untuk input perintah suara. Spesifikasi smartphone yang digunakan dalam pengujian ini adalah sebagai berikut:

1. Pengujian menggunakan smartphone Realme3 dengan spek sebagai berikut: • Platform OS Android 9.0 (Pie)

• Chipset Mediatek MT6771 Helio P60 (12 nm) • CPU Octa-core

• GPU Mali-G72 MP3

2. Pengujian menggunakan smartphone Fujitsu Arrows NX F-04G dengan spek sebagai berikut:

• Platform OS Android 6.0 (Nougat)

• Chipset Qualcomm MSM8994 Snapdragon 810 • CPU Octa Core 2 GHz

• GPU Adreno 430 @650 MHz

3. Pengujian menggunakan smartphone Realme2 dengan spek sebagai berikut: • Platform OS Android 8.1 (Oreo)

• Chipset Qualcomm SDM450 Snapdragon 450 • CPU Octa Core 1.8 GHz

• GPU Adreno 506

Pengujian dilakukan oleh 6 orang di dalam ruangan. Hal ini dilakukan agar input suara yang didapat bisa diperoleh secara maksimal. Tiap perintah suara pada Google Assistant dilakukan sebanyak 2 kali dengan setiap percobaan melakukan 6 perintah sesuai dengan apa yang didiskripsikan:

(6)

26 a. User menggunakan smartphone RealMe3

• Jenis kelamin pria • Umur 23 thn

Tabel 4.2 Pengujian Smartphone RealMe3

Percobaan Perintah Suara Yang Diberikan Respon Google Assistant Kondisi Alat

Lampu Kipas Kunci

1 Turn Led on Turning Led on

hidup mati tutup

2 Turn Fan on Turning Fan on hidup hidup tutup 3 Unlock

Please

Yes sir hidup hidup buka

4 Turn LED off

Turning LED off

mati hidup buka

5 Turn Fan off Turning fan off mati mati buka

6 Shut it off Yes Sir mati mati tutup

hidup mati tutup

Please

Yes Sir hidup hidup buka

10 Turn LED off

Turning LED off

mati hidup buka

11 Turn Fan off Turning Fan off

mati mati buka

(7)

27 b. User menggunakan smartphone Realme2

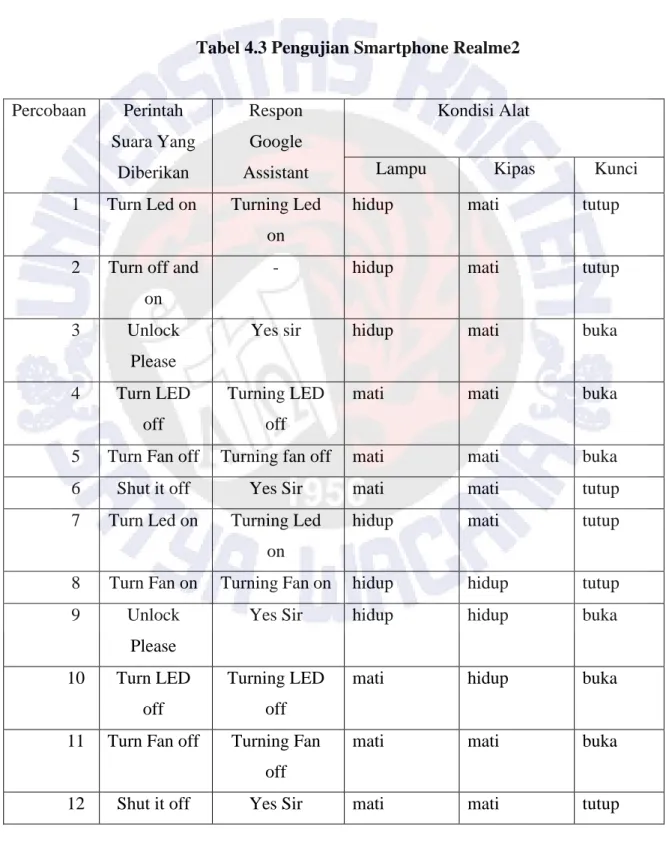

Tabel 4.3 Pengujian Smartphone Realme2

Lampu Kipas Kunci

hidup mati tutup

2 Turn off and on

- hidup mati tutup

3 Unlock Please

Yes sir hidup mati buka

4 Turn LED off

Turning LED off

mati mati buka

hidup mati tutup

Please

10 Turn LED off

Turning LED off

mati hidup buka

mati mati buka

(8)

28

c. User menggunakan smartphone Fujitsu Arrow • Jenis kelamin wanita

• Umur 40 thn

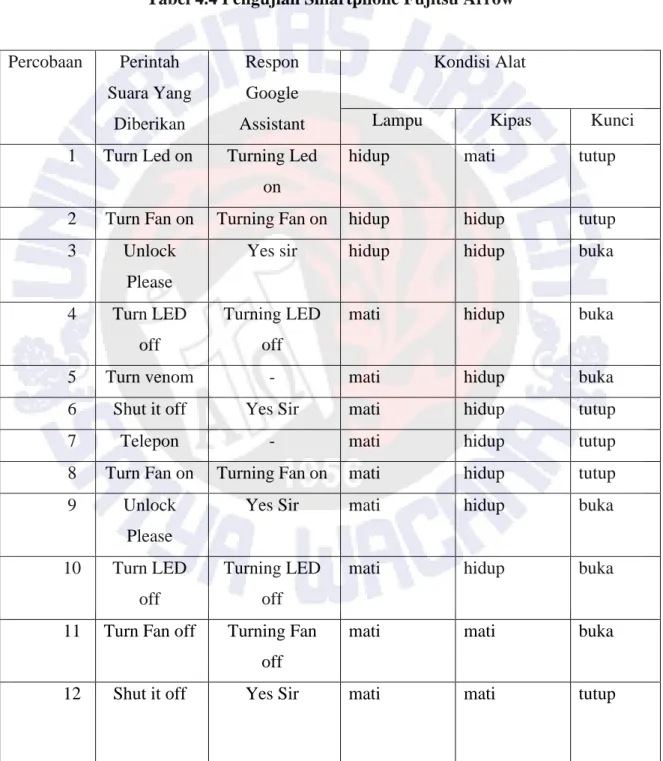

Tabel 4.4 Pengujian Smartphone Fujitsu Arrow

Lampu Kipas Kunci

hidup mati tutup

Please

4 Turn LED off

Turning LED off

mati hidup buka

5 Turn venom - mati hidup buka

6 Shut it off Yes Sir mati hidup tutup

7 Telepon - mati hidup tutup

8 Turn Fan on Turning Fan on mati hidup tutup 9 Unlock

Please

Yes Sir mati hidup buka

10 Turn LED off

Turning LED off

mati hidup buka

mati mati buka

(9)

29 d. User menggunakan smartphone RealMe3

Jenis kelamin wanita Umur 24 thn

Tabel 4.5. Pengujian Smartphone RealMe3

Lampu Kipas Kunci

hidup mati tutup

Please

4 Turn LED off

Turning LED off

mati hidup buka

hidup mati tutup

Please

10 Turn LED off

Turning LED off

mati hidup buka

mati mati buka

(10)

30 e. User menggunakan smartphone Realme2

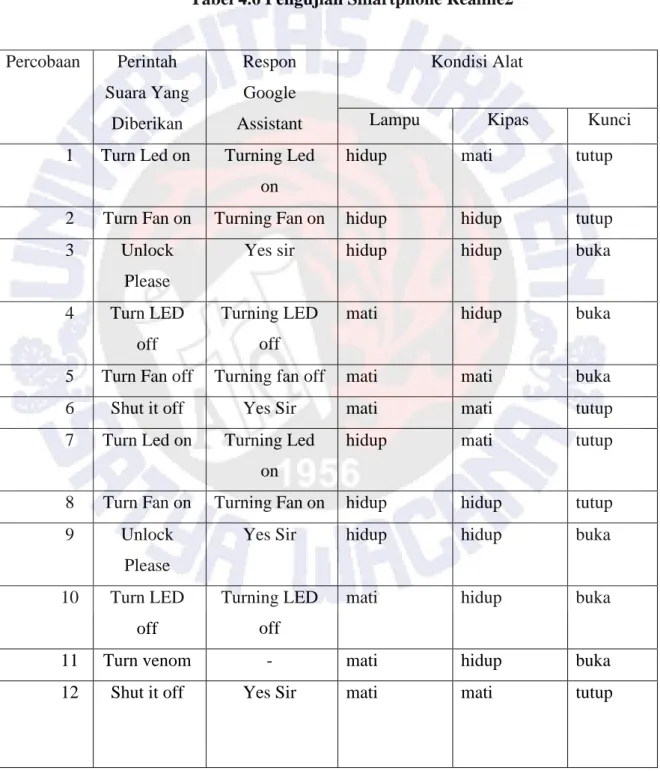

Tabel 4.6 Pengujian Smartphone Realme2

Lampu Kipas Kunci

hidup mati tutup

Please

4 Turn LED off

Turning LED off

mati hidup buka

hidup mati tutup

Please

10 Turn LED off

Turning LED off

mati hidup buka

(11)

31

f. User menggunakan smartphone Fujitsu Arrow • Jenis kelamin pria

• Umur 45 thn

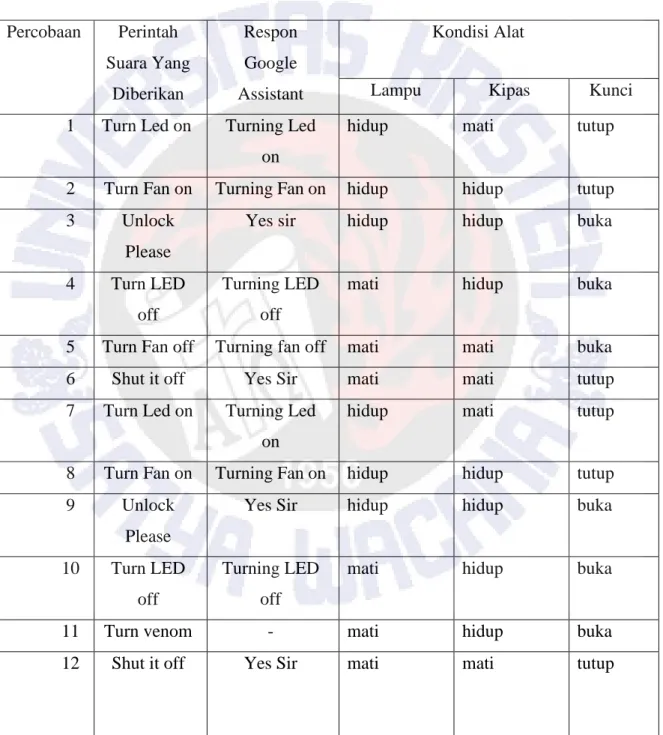

Tabel 4.7 Pengujian Smartphone Fujitsu Arrow

Lampu Kipas Kunci

hidup mati tutup

Please

4 Turn LED off

Turning LED off

mati hidup buka

hidup mati tutup

Please

10 Turn LED off

Turning LED off

mati hidup buka

(12)

32 Hasil Akhir Pengujian :

• Tingkat keberhasilan berdasarkan tipe android yang berbeda

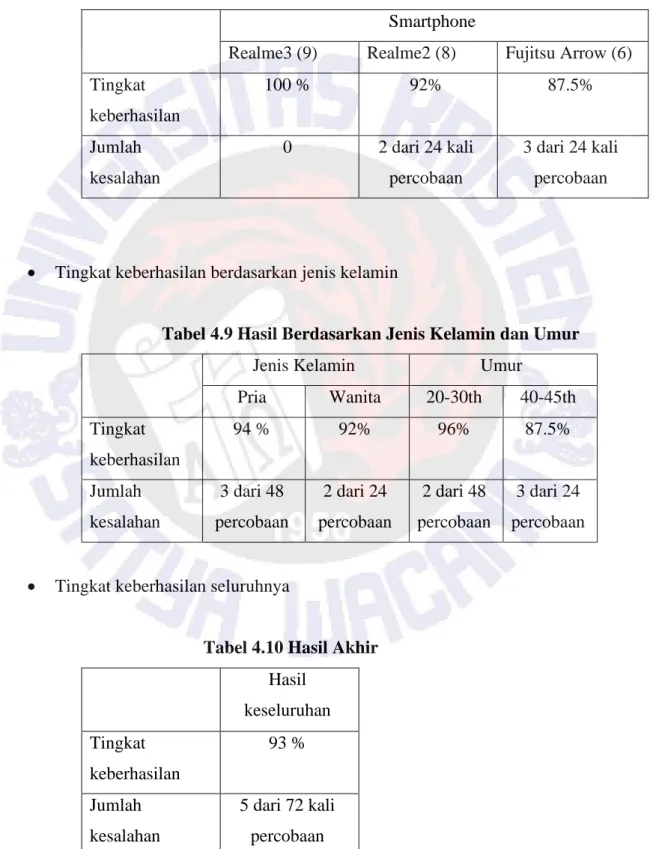

Tabel 4.8 Hasil Berdasarkan Smartphone Smartphone

Realme3 (9) Realme2 (8) Fujitsu Arrow (6) Tingkat keberhasilan 100 % 92% 87.5% Jumlah kesalahan 0 2 dari 24 kali percobaan 3 dari 24 kali percobaan

• Tingkat keberhasilan berdasarkan jenis kelamin

Tabel 4.9 Hasil Berdasarkan Jenis Kelamin dan Umur

Jenis Kelamin Umur

Pria Wanita 20-30th 40-45th Tingkat keberhasilan 94 % 92% 96% 87.5% Jumlah kesalahan 3 dari 48 percobaan 2 dari 24 percobaan 2 dari 48 percobaan 3 dari 24 percobaan

• Tingkat keberhasilan seluruhnya

Tabel 4.10 Hasil Akhir Hasil keseluruhan Tingkat keberhasilan 93 % Jumlah kesalahan 5 dari 72 kali percobaan

(13)

33

Dari tabel-tabel hasil percobaan diatas dapat diketahui jika masih terdapat kesalahan saat melakukan perintah suara melalui aplikasi Google Assistant. Dapat dilihat juga dengan tipe android yang berbeda dapat berpengaruh terhadap tingkat persentase kesalahan. Faktor pengucapan dan artikulasi yang tidak jelas juga berdampak dengan perintah yang akan diberikan. Untuk hasil berdasarkan smartphone didapatkan bahwa smartphone yang memiliki spesifikasi lebih baik mampu menerima respon dari Google Assistant dengan baik maka dari itu untuk lebih memaksimalkan perintah yang dipakai penulis menyarankan untuk menggunakan Google Board sebagai antisipasi jika perintah yang diucapkan tidak dapat diterima dengan baik oleh Google Assistant.

(14)

34

• Hasil pengujian perintah Google Assistant dan responnya untuk lampu

Disini ketika kita memberi perintah “ turn led on “, maka Google Assistant akan memberi respon “ turning led on, begitu pula dengan perintah “ turn led off, respon yang diberikan adalah “ turning led off”.

(15)

35

• Hasil pengujian perintah Google Assistant dan responnya untuk kipas

Disini ketika kita memberi perintah “ turn fan on “, maka Google Assistant akan memberi respon “ turning fan on, begitu pula dengan perintah “ turn fan off, respon yang diberikan adalah “ turning fan off”.

(16)

36

• Hasil pengujian perintah Google Assistant dan responnya untuk kunci

Disini ketika kita memberi perintah “ Unlock please “, maka Google Assistant akan memberi respon “ yes sir” , begitu pula dengan perintah “ shut it off, respon yang diberikan adalah “ yes sir”.

(17)
