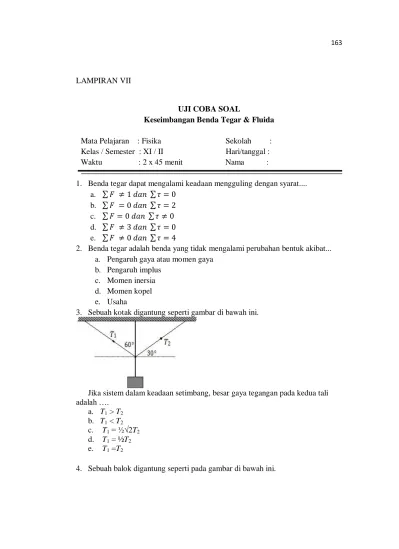

LAMPIRAN VII
UJI COBA SOAL
Keseimbangan Benda Tegar & Fluida
Mata Pelajaran : Fisika Sekolah : Kelas / Semester : XI / II Hari/tanggal : Waktu : 2 x 45 menit Nama :
1. Benda tegar dapat mengalami keadaan mengguling dengan syarat.... a. 𝐹 ≠ 1 𝑑𝑎𝑛 𝜏 = 0
b. 𝐹 = 0 𝑑𝑎𝑛 𝜏 = 2 c. 𝐹 = 0 𝑑𝑎𝑛 𝜏 ≠ 0 d. 𝐹 ≠ 3 𝑑𝑎𝑛 𝜏 = 0 e. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 = 4
2. Benda tegar adalah benda yang tidak mengalami perubahan bentuk akibat... a. Pengaruh gaya atau momen gaya
b. Pengaruh implus c. Momen inersia d. Momen kopel e. Usaha
3. Sebuah kotak digantung seperti gambar di bawah ini.
Jika sistem dalam keadaan setimbang, besar gaya tegangan pada kedua tali adalah …. a. T1 > T2 b. T1 < T2 c. T1 = ½√2T2 d. T1 = ½T2 e. T1 =T2
Jika sistem dalam keadaan setimbang, besar gaya tegangan T1 adalah …. a. 300 N b. 350 N c. 400 N d. 500 N e. 600 N
5. Pada gambar di bawah ini, Z adalah titik berat batang AB yang massanya 10 kg.
Jika sistem dalam keadaan setimbang maka massa beton C adalah …. a. 50 kg
b. 30 kg c. 20 kg d. 10 kg e. 4 kg
6. Pada gambar di bawah ini Z adalah titik berat batang AB yang panjangnya 3 m dan massanya 4 kg.
Jika sistem setimbang maka massa C adalah …. a. 10 kg
b. 8 kg c. 6 kg d. 4 kg
e. 2 kg
7. Suatu sistem benda bidang homogen ditunjukkan seperti gambar berikut.
Letak koordinat titik berat sistem benda adalah …. a. (9/8, 2)
b. (5/4, 2) c. (5/4, 9/7) d. (5/4, 5/8) e. (3/2, 5/8)
8. Perhatikan gambar berikut!
Letak titik berat bidang homogen di bawah ini terhadap titik O adalah …. a. (2, 2)
b. (2, 3) c. (2, 4) d. (3, 2) e. (4, 2)
9. Benda bidang homogen pada gambar di bawah ini mempunyai ukuran AB = BC = √13 cm.
Koordinat titik beratnya terhadap titik E adalah …. a. (1; 1,7)
b. (1; 3,6) c. (2; 3,8) d. (2; 6,2) e. (3; 3,4)
10. Perhatikan gambar bidang homogen berikut!
Letak titik berat sistem benda arah sumbu y dari titik Q adalah …. a. 1,00 cm
b. 1,75 cm c. 2,00 cm d. 3,00 cm e. 3,25 cm
Letak titik berat bidang tersebut terhadap AB adalah …. a. 5 cm b. 9 cm c. 11 cm d. 12 cm e. 15 cm
12. Sebuah katrol dari benda pejal dengan tali yang dililitkan pada sisi luarnya ditampilkan seperti gambar.
Gesekan katrol diabaikan. Jika momen inersia katrol I = β dan tali ditarik dengan gaya tetap F maka nilai F setara dengan ....
a. F = αβR b. F = αβ2R c. F = α(βR)−1 d. F = αβR−1 e. F = R(αβ)−1
Letak koordinat titik berat bidang berbentuk huruf H adalah .... a. (3 ; 4) b. (3,5 ; 2,5) c. (3,5 ; 4) d. (4 ; 3) e. (4 ; 4)
14. Benda tegar dapat mengalami gerak translasi maupun gerak rotasi sehingga keseimbangan benda tegar harus memenuhi syarat sebagai berikut....
a. 𝐹 = 1 𝑑𝑎𝑛 𝜏 = 0 b. 𝐹 = 0 𝑑𝑎𝑛 𝜏 = 0 c. 𝐹 = 1 𝑑𝑎𝑛 𝜏 = 1 d. 𝐹 = 1 𝑑𝑎𝑛 𝜏 = 2 e. 𝐹 = 2 𝑑𝑎𝑛 𝜏 = 2
15. Benda tegar dapat mengalami keadaan menggelinding dengan syarat.... a. 𝐹 ≠ 1 𝑑𝑎𝑛 𝜏 = 0
b. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 = 2 c. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 = 0 d. 𝐹 ≠ 3 𝑑𝑎𝑛 𝜏 = 0 e. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 ≠ 0
16. Uraian dibawah ini mana yang dimaksud dengan keseimbangan statis a. Keseimbangan stabil, labil, dan indeferen
b. Keseimbangan translasi,rotasi, dan stabil c. Keseimbangan stabil, labil dan rotasi
d. Keseimbangan labil,dan rotasi dan indeferen e. Keseimbangan rotasi, translasi dan indeferen
17. Pada titik berat benda homogen yang berbentuk ruang dimensi tiga adalah.... a. x0 = ΣLx ΣL y0 = Σly ΣL b. x0 = ΣAx ΣA y0 = ΣAy ΣA c. x0 = ΣVx ΣV y0 = Σvy ΣV z0 = ΣVz ΣV
d. x0 = Σwixi
Σw y0 = Σwiyi
Σw
18. Titik berat benda homogen berbentuk.... a. Ruang, waktu. Luas
b. Ruang, luas, garis c. Luas,waktu, tempat d. Waktu, ruang, garis e. Tempat, ruang, waktu
19. Benda tegar dapat mengalami keadaan menggeser dengan syarat.... a. 𝐹 ≠ 1 𝑑𝑎𝑛 𝜏 = 0
b. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 = 2 c. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 = 0 d. 𝐹 ≠ 3 𝑑𝑎𝑛 𝜏 = 0 e. 𝐹 ≠ 0 𝑑𝑎𝑛 𝜏 = 4
20. Sebuah silinder pejal (I = ½ mR2) dengan massa 3 kg bergerak menggelinding tanpa tergelincir mendaki bidang miring kasar yang mempunyai sudut elevasi α dengan sin α = 0,6. Jika percepatan gravitasi g = 10 m/s2
dan kecepatan awal benda 10 m/s maka panjang lintasan miring itu yang ditempuh benda sebelum berhenti adalah .... a. 9,5 m b. 10,5 m c. 11,5 m d. 12,5 m e. 13,5 m
21. Fluida dinamis adalah fluida yang … a. Mengalir
b. Diam c. Bergerak d. a dan c benar e. Mati
22. Jumlah dari tekanan (p), energi kinetik persatuan velume ( 2 2 1
v
), dan energi potensial persatuan volume
gh , memiliki nilai yang sama pada setiap titik disepanjang aliran adalah pernyataan dari....a. Hukum Bernoulli b. Hukum Kepler c. Hukum Pascal d. Hukum Hidrostais e. Hukum newton
23. Dibawah ini merupakan pengertian Flida ideal adalah....
a. Fluida termampatkan (inkompresibel), mengalir tanpa gesekan (tidak kental) dan memiliki aliran stasioner (tunak dan tidak terputus)
b. Fluida yang tidak mengalir tanpa gesekan (tidak kental) dan memiliki aliran stasioner (tunak dan tidak terputus)
Fluida yang tidak memiliki aliran stasioner (tunak dan tidak terputus) c. Fluida tak termampatkan (inkompresibel), tidak mengalir tanpa gesekan
(tidak kental) dan tidak memiliki aliran stasioner (tunak dan tidak terputus)
d. Fluida termampatkan (inkompresibel), mengalir tanpa gesekan (tidak kental) dan tidak memiliki aliran stasioner (tunak dan tidak terputus) e. Fluida termampatkan (inkompresibel), mengalir tanpa gesekan (tidak
kental) dan tidak memiliki aliran stasioner (tunak dan tidak terputus) 24. Dibawah ini merupakan pernyataan mengenai azas Bernoulli adalah ....
a. Semakin besar percepatan fluida, semakin kecil pula tekanannya, sebaliknya semakin kecil kecepatan fluida semakin besar pula tekanannya
b. Semakin besar kecepatan fluida, semakin besar pula tekanannya, sebaliknya semakin kecil kecepatan fluida semakin besar pula tekanannya
c. Semakin besar kecepatan fluida, semakin kecil pula tekanannya, sebaliknya semakin kecil kecepatan fluida semakin besar pula tekanannya
d. Semakin besar Kecil fluida, semakin kecil pula tekanannya, sebaliknya semakin kecil kecepatan fluida semakin besar pula tekanannya
e. Semakin besar Kecil fluida, semakin kecil pula tekanannya, sebaliknya semakin kecil kecepatan fluida semakin besar pula tekanannya.
25. Sebuah pipa berdiameter 9 cm dialiri air berkecepatan 5 m/s. Kemudian terhubung dengan pipa berdiameter 3 cm. Maka kecepatan air pada pipa yang berdiameter 3 cm adalah....
a. 3 m/s b. 9 m/s
c. 45 m/s d. 27 m/s
e. 34 m/s
26. Dan penerapan dari azas bernoulli yaitu : a. Alat penyemprot nyamuk
b. Balon yang bisa terbang
c. Perahu yamg mengapung di laut d. Silet yang mengapung di atas air e. Komputer
27. Dibawah ini merupakan aplikasi azas Bernoulli adalah kecuali... a. Karburator
b. Alat Penyimprot c. Komputer
d. Tangki berlobang (teori Torricelli) e. Laptop
28. Hukum yang berlaku pada sebuah pipa tertutup yang dialiri fluida adalah... a. Hukum kekekalan energi
b. Hukum Arcimedes c. Hukum Paskal
d. Hukum kekekalan massa e. Hukum newton
29. Ujung-ujung sebatang pipa memiliki diameter yang berbeda. Ujung kiri berjari-jari 5 cm, sedangkan ujung kanan jari-jarinya 2,5 cm. Jika air masuk melalui ujung kiri dengan kecepatan 7 m/s. Berapa kecepatan air yang keluar pada ujung kanan ?
a. 29 m/s b. 27 m/s c. 26 m/s d. 28 m/s e. 45 m/s
30. Banyaknya zat cair yang mengalir tiap satuan waktu disebut.... a. Debit
c. Luas penampang
d. Volume (banyak) zat cair yang mengalir e. Panjang
31. Sebuah pipa berdiameter 10 cm dialiri air berkecepatan 7 m/s. Kemudian terhubung dengan pipa berdiameter 5 cm. Maka kecepatan air pada pipa yang berdiameter 5 cm adalah.... a. 54 m/s b. 62 m/s c. 42 m/s d. 29 m/s e. 28 m/s
32. Air mengalir melalui sebuah pipa yang luas penampangnya 2 𝑑𝑚 2 dengan kecepatan 2 m/s. Berapakah massa air yang mampu ditampung selama 2 menit jika massa jenis air 1 𝑔/𝑐𝑚3?
a. 4,8.103 kg b. 5,6.103 kg
c. 4,3.103 kg d. 3,7.103 kg
e. 8,4.103 kg
33. Sebuah pipa kapiler dimsukkan kedlam bejana yang berisi zat cair. Kenaikan zat cair dalam pipa kapiler tidak tergantung pada…
a. Sudut kontak b. Tekanan udara luar c. Tegangan permukan d. Massa jenis zat cair e. a dan c benar
34. Dibawah ini yang tidak terasuk ciri-ciri dri fluida ideal adalah … a. Kompresible
b. Kental atau tak kental c. Tunak atau tak tunak
d. Diam e. bergerak
35. Pada pipa mendatar (horizontal), tekanan fluida paling besar adalah pada bagian yang kelajuan alirnya paling kecil, dan tekanan paling kecil adalah pada bagian yang kelajuan alirnya paling besar. Hal ini adalah maksud dari…
a. Azas Bernoulli b. Hukum pascal
c. Tegangan permukaan d. Debit fluida
e. Hukum Newton
36. Air mengalir dalam venturimeter. Bila kecepatan pada penampang A adalah 2 m/s dan g = 10 𝑚/𝑠2, tentukan kecepatan pada penampang B
a. 5 m/s b. 6 m/s c. 7 m/s d. 8 m/s e. 9 m/s
37. Sebuah pipa mendatar memilikidua bagian diameter yang berbeda masing-masing 6 cm dan 3 cm. Jika pada diameter besar air memiliki kecepatan 1 m/s dan tekanan 150 nPa, hitunglah kecepatan dan tekanan air pada diameter kecil.
a. 67 kPa b. 54 kPa c. 75 kPa d. 10 kPa e. 30 kPa
38. Air mengalir dalam suatu sistem pipa tertutup. Pada suatu titik, kecepatan air 3 m/s, sedangkan pada titik yang terletak 1 m diatasnya memiliki kecepatan 4 m/s. Tentukan tekanan pada titik yang lebih tinggi, jika tekanan pada titik yang lebih rendah 20 kPa. (𝑔 = 10 𝑚/𝑠 2)
b. 8,8 kPa c. 5,2 kPa d. 6,5 kPa e. 1,2 kPa
39. Udara yang massa jenisnya 1,36 kg/m3 mengalir melalui tabung utama horizontal pada sebuah Venturimeter seperti gambar tbung U (manometer), ini berisi raksa yang massa jenisnya 13,6 gr/cm3 . Tentukanlah selisih ketinggian anara kedua kolom raksa, jika d1 = 2 cm dan d2 = 1 cm serta v1 = 20 m/s
a. 2. 10−2 m b. 3. 10−2 m c. 4. 10−3 m d. 8. 10−3 m e. 5.10−2 m
40. Ujung-ujung sebatang pipa memiliki diameter yang berbeda. Ujung kiri berjari-jari 3 cm, sedangkan ujung kanan jari-jarinya 4 cm. Jika air masuk melalui ujung kiri dengan kecepatan 8 m/s. Berapa kecepatan air yang keluar pada ujung kanan ?
a. 4,5 m/s b. 5,4 m/s c. 6,7 m/s d. 7,6 m/s e. 8.8 m/s
