PENELITIAN LOGAM TANAH JARANG DI INDONESIA
material produksi modern seperti dalam dunia superkonduktor, laser, optik elektronik, aplikasi LED dan iPAD, glass dan keramik. Di Indonesia telah ditemukan 2 jenis mineral yang mengandung LTJ yaitu monasit dan senotim. Mineral–mineral tersebut belum diolah lebih lanjut untuk memperoleh logam-logam tanah jarang murni atau dalam bentuk oksidanyaPenelitian ini dilakukan bekerjasama dengan Pusat Teknologi Akselerator dan Proses Bahan (PTAPB)-Batan khususnya dalam penyediaan cerium oksida. Penelitian ini bertujuan mendapatkan hasil yang optimal pada proses reduksi CeO2 menjadi logam Ce. Logam cerium dapat dihasilkan dengan metode metalotermik dengan kadar Ce 50% dan perolehan 91%.
Kata kunci: logam tanah jarang, mineral jarang,
I. LOGAM TANAH JARANG
Logam tanah jarang (LTJ) merupakan kelompok logam yang pada umumnya
berasosiasi dengan unsur logam yang lain dalam jumlah kecil. Dalam sistem periodik unsur,
kelompok logam tanah jarang merupakan kelompok lantanida yang memiliki anggota 14
unsur yaitu: Ce-Pr-Nd-Pm-Sm-Eu-Gd-Tb-Dy-Ho-Tr-Tm-Yb-Lu. Logam grup lain yang sering
berasosiasi dalam mineral yang sama adalah Sc-Y-La.[1] Keberadaan unsur logam tanah
jarang dalam sistem periodik unsur seperti terlihat pada Gambar 1. Logam tanah jarang
diklasifikasikan menjadi dua berdasarkan berat molekulnya, yaitu logam tanah jarang ringan
atau grup cerium (Ce, Pr, Nd, Pm, Sm, Eu) dan logam tanah jarang berat (Gd, Tb, Dy, Ho,
Tr, Tm, Yb, Lu). Logam tanah jarang ringan lebih banyak keberadaannya dibandingkan
dengan logam tanah jarang berat. Pada kenyataannya LTJ keberadaan di lapisan bumi
tidaklah jarang. Cerium, lantanum, neodymium, dan ytrium sebenarnya lebih umum
kelimpahannya dibandingkan timbal dan perak.[2] Namun, logam tanah jarang ditemukan
pada kondisi sangat tersebar dan sedikit ditemukan dalam jumlah yang banyak, sehingga
Gambar 1. Keberadaan unsur LTJ (warna kuning) dalam sistem periodik unsur
II. Pemanfaatan Logam Tanah Jarang
Logam tanah jarang dalam bentuk oksida, memegang peranan yang sangat penting
dalam kebutuhan material maju seperti superkonduktor, laser, optik elektronik, aplikasi LED
dan iPAD, glass dan keramik. Contoh perkembangan yang terjadi pada magnet, LTJ mampu
menghasilkan neomagnet, yaitu magnet yang memiliki medan magnet yang lebih baik dari
magnet biasa. Dengan adanya LTJ ini juga memungkinkan munculnya mobil bertenaga
listrik yang dapat digunakan untuk perjalanan jauh. Oleh karenanya mobil hybrid mulai
marak dikembangkan. Selanjutnya aplikasi LTJ ini dapat dilihat pada Tabel 2.
Tabel 1. Pemanfaatan logam tanah jarang di industri(3,4)
No Aplikasi Unsur LTJ Permintaan LTJ 2005
Pertumbuhan pemakaian logam tanah jarang
1 Magnet Nd, Pr, Dy,
Tb, Sm
17,17 ton motor listrik pada mobil hybrid, Power steering elektrik, Air conditioners, generator, hard disk drives
2 Baterai NiMH La, Ce, Pr,
Nd
7,2 ton Baterai mobil Hybrid, baterai
Rechargeable
No Aplikasi Unsur LTJ Permintaan
13,59 ton Kaca optik untuk kamera digital, bahan fiber opti
Dalam aplikasi metalurgi, penambahan logam tanah jarang digunakan dalam
pembuatan baja paduan rendah kekuatan tinggi (High Strength Low Alloy/HSLA), baja
karbon tinggi, superalloy, stainless steel. Karena logam tanah jarang memiliki kemampuan
ketahanan terhadap panas. Contohnya pada penambahan logam tanah jarang dalam
bentuk aditif atau alloy pada paduan magnesium dan aluminium, maka kekuatan dan
kekerasan paduan tersebut akan meningkat secara signifikan.

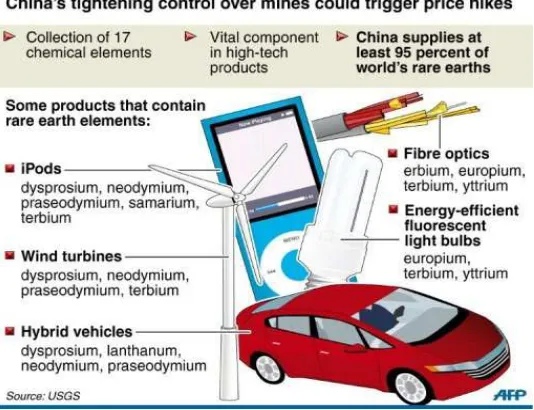

Gambar 2. Pemanfaatan Logam Tanah Jarang
III. Mineral Pembawa LTJ di Indonesia
Di Indonesia terdapat 2 jenis mineral yang mengandung LTJ ini. Mineral tersebut
adalah monasit dan senotim. Berdasarkan hasil studi BATAN di daerah produksi timah, ada
beberapa daerah potensi deposit monasit, yaitu; Bangka Belitung, Karimata/Ketapang,
Rirang-Tanah Merah.[2] Monasit merupakan sumber utama logam tanah jarang ringan,
diperoleh sebagai produk samping dari penambangan dan pengolahan mineral berat seperti
ilmenit, rutil, dan zirkon (Australia, Brazilia, Cina dan India); serta kasiterit, ilmenit dan zirkon
sebagai hasil samping penambangan timah. Mineral monasit Bangka didapat sebanyak
7.290 - 8.505 ton per tahun(6).
Monasit merupakan senyawa fosfat logam tanah jarang, berwarna coklat kemerahan.
Mineral monasit merupakan empat mineral yang berbeda, tetapi karena perbedaannya tidak
banyak, maka mereka dirujuk sebagai satu mineral monasit. Keempat monasit tersebut
mempunyai persentase berbeda tergantung pada unsur/elemen penyusunnya.
Tabel 2. Nama dan Rumus Kimia Monasit(7)
NAMA RUMUS KIMIA
MONASIT-(Ce) (Ce, La, Nd, Th, Y)PO4
MONASIT –(La) (La, Ce, Nd)PO4
MONASIT –(Nd) (Nd, La, Ce)PO4
MONASIT – (Pr) (Pr, Nd, Ce, La) PO4
Mineral monasit ini memiliki kandungan thorium yang cukup tinggi dan dalam jumlah
tertentu dikategorikan sebagai TENORM (Technologically Enhanced Naturally Occuring
Radioaktive Material) yaitu zat radioaktif alam yang dikarenakan kegiatan manusia atau
proses teknologi terjadi peningkatan paparan potensial jika dibandingkan dengan keadaan
awal. Penanganan TENORM mesti mematuhi batasan paparan radiasi sebagai berikut:
paparan untuk pekerja yang diperbolehkan adalah 20 mSv/th atau 10 uSv/jam sedangkan
paparan untuk publik 1 mSv/th.
Di Malaysia, monasit ditemukan tersebar luas dalam endapan aluvial sebagai hasil
samping pengolahan timah, sedangkan di Indonesia terdapat di Bangka, Belitung dan
Singkep. Data Pusat Sumber Daya Geologi pada 2007 menyebutkan bahwa cadangan
monasit Indonesia sekitar 185.992 ton dengan konsentrasi terbanyak ada di daerah
penghasil timah.
Selain monasit, mineral lain penyumbang LTJ di Indonesia adalah senotim (YPO4)
dan zirkon (ZrSiO4). Sebagai mineral LTJ-fosfat, yttrium merupakan komponen utama dalam
senotim yang bersama kermovit-Y (YAsO4) membentuk suatu larutan padat sehingga ada
kemungkinan mengandung unsur jejak arsen sebagai pengotor dan juga silikon dioksida
serta kalsium. Dalam senotim terkandung pula disprosium, erbium, terbium dan iterbium
serta logam thorium dan uranium. Cadangan dan perbandingan mineral ikutan dari mineral
kasiterit di berbagai daerah dapat dilihat di Gambar 4.
Di Indonesia, mineral pembawa LTJ khususnya monasit, senotim dan zirkon diperoleh
Koba Tin dapat dilihat pada Gambar 5.
Gambar 4. Cadangan dan perbandingan mineral ikutan dari mineral kasiterit di berbagai
daerah
Gambar 5. Diagram alir proses pengolahan kasiterit di PT. Koba Tin
IV. Harga Logam Tanah Jarang
Pertumbuhan pemakaian LTJ dalam berbagai aplikasi menunjukkan peningkatan yang
Tabel 3. Pertumbuhan pemakaian LTJ di dunia
Harga LTJ setiap tahun mulai tahun 2008 sampai 2011 selalu mengalami kenaikan
seperti ditunjukkan pada Gambar 6. Sedangkan harga antara oksida dan logam dari logam
tanah jarang sangat berbeda. Harga logam dibandingkan dengan oksida-nya sangat jauh
berbeda. Hal ini ditunjukkan pada Tabel 4.
Harga LTJ setiap tahun mulai tahun 2008 sampai 2010 selalu mengalami kenaikan seperti ditunjukkan pada Gambar 6.
Gambar 6. Grafik kecenderungan harga LTJ mulai tahun 2008 – 2010
V. PENELITIAN LOGAM TANAH JARANG DI INDONESIA
Penelitian dan pengembangan logam tanah jarang di Indonesia telah dilakukan oleh
berbagai instansi baik lembaga penelitian, perguruan tinggi dan industri. Koordinasi dan
kerjasama penelitian juga telah dilakukan oleh instansi yang mengembangkan penelitian
logam tanah jarang diantaranya; Puslitbang Teknologi Mineral dan Batubara (tekMIRA),
Perkembangan penelitian logam tanah jarang di Indonesia cukup menggembirakan. PT.
Timah bekerjasama dengan PTBGN-BATAN sedang membangun pilot plant pengolahan
pasir monasit hingga menghasilkan LTJ-oksida dengan kapasitas 50kg/umpan yang akan
selesai di akhir tahun 2014. LTJ-oksida yang akan dihasilkan dari pilot plant PT. Timah
selanjutnya oleh Pemerintah Daerah Bangka Belitung bekerjasama dengan BATAN akan
dibuat pilot plant untuk pemisahan unsure-unsurnya yaitu serium oksida, lanthanum oksida
dan neodinium oksida. Puslitbang tekMIRA bekerjasama dengan BATAN telah melakukan
penelitian mengenai reduksi LTJ-oksida menjadi logam-logamnya dan sudah berhasil
membuat logam serium. Disamping mengembangkan pembuatan logamnya, Puslitbang
tekMIRA bekerjasama dengan Universitas Padjajaran (Unpad) juga mengembangkan
pembuatan gadolinium oksida yang diperuntukkan untuk kesehatan yaitu sebagai contrast
agent.
Tahun 2013 penelitian di tekMIRA difokuskan pada reduksi LTJ-oksida menjadi
logam-logamnya yaitu reduksi logam serium (Ce) dari serium oksida (Ce2O3). Pasir monasit yang
digunakan didapatkan dari PT. Mutiara Prima Sejahtera. Karakterisasi pasir monasit dari PT.
MPS (Mutiara Prima Sejahtera) yang berlokasi di Bangka dilakukan dengan analisa XRF
yang dilakukan di Laboratorium Pusat Survey Geologi. Hasil analisa XRF dapat dilihat pada
Tabel 5.1. di bawah ini. Gambar penampakan pasir monasit dapat dilihat pada Gambar 7.
Tabel 5. Komposisi unsur tanah jarang pasir monasit PT. MPS
Gambar 7. Foto pasir monasit
Reduksi serium oksida (CeO2) menjadi logam Ce
Serium oksida yang dipergunakan dalam proses reduksi ini didapatkan dari
PTAPB-Batan berdasarkan perjanjian kerjasama yang telah dilakukan terkait penelitian logam tanah
jarang antara Puslitbang tekMIRA dan PTAPB-Batan. Karakterisasi serium oksida yang
diperoleh dapat dilihat pada Tabel 6. Foto serium oksida dapat dilihat pada Gambar 8.
Tabel 6. Komposisi unsur LTJ pada Serium oksida
No. elemen Kadar (%)
1. Serium (Ce) 79,44
2. Yttrium (Y) 0,06
3. Neodimium (Nd) 0,53
4. Lantanum (La) 0,435
5. Samarium (Sm) 0,097
6. Prasedomium (Pr) 0,173
Semua unsur tanah jarang-oksida atau unsur tanah jarang-flourida dapat direduksi
menjadi logamnya melalui proses metalotermik. Pemilihan logam yang digunakan sebagai
reduktor dalam proses metalotermik sangat terbatas karena stabilitas termodinamik
senyawa LTJ sangat tinggi. Logam yang digunakan sebagai reduktor harus lebih reaktif
dibandingkan cerium seperti Ca, Al, Si, dan Mg. Pada percobaan reduksi ini digunakan
reduktor Mg dan fluks CaCl2. Proses reduksi ini dilakukan tanpa menggunakan udara,
sehingga harus dialirkan gas argon. Reaksi yang terjadi dalam proses reduksi cerium oksida
adalah:
CeOx(s) + Mg(s) => Ce(l) + MgO (tidak dalam kesetimbangan)
CeO2 + 2CaCl2 + 2Mg → Ce + 2CaO + 2MgCl2
Sejumlah percobaan pendahuluan dilakukan untuk mengetahui kondisi proses
hingga terbentuk logam Ce. Percobaan awal dilakukan pada suhu 900oC, komposisi CeO2
dan Mg adalah sesuai stokiometri dan tanpa penambahan fluks dan dengan penambahan
fluks. Percobaan dilakukan pada tube furnace. Hasil-hasil yang diperoleh adalah belum
terbentuk logam Ce dan terbentuk dua lapisan, powder berubah menjadi hijau (kemungkinan
masih ceria) dan powder berwarna coklat seperti CeO2. Hasil SEM dan XRD belum
menunjukkan logam Ce. Powder berwarna hijau merupakan serium yang masih berasosiasi
dengan magnesium dan terinklusi dalam material pengikat yang dapat dilihat pada Gambar
9. dan Gambar 10. Sedangkan untuk powder yang berwarna coklat merupakan serium
berasosiasi dengan magnesium seperti yang terlihat pada Gambar 11. dan Gambar 12.
Hasil dari analisis untuk kedua proses tersebut menunjukkan bahwa baik logam ataupun
terak masih didominasi oleh cerium oksida.
Gambar 10. Hasil Analisis SEM X-Ray Mapping untuk terak dengan fluks
Gambar 11. Hasil Analisis SEM X-Ray Mapping untuk lelehan dengan tanpa fluks
Gambar 12. Hasil Analisis SEM X-Ray Mapping untuk terak dengan tanpa fluks
Percobaan pendahuluan selanjutnya adalah dengan menaikkan suhu proses menjadi
1000 oC dengan komposisi bahan sama seperti pada percobaan awal. Dari hasil analisis
XRD belum terlihat adanya logam cerium. Fasa logam yang dihasilkan masih berupa serium
oksida dan fasa terak yang terbentuk juga masih serium oksida. Didalam fasa logam
terbentuk juga magnesium silikat. Hal ini dapat ditunjukkan pada Gambar 13. dan Gambar
Gambar 13. Hasil Analisis XRD untuk fasa logam
Gambar 14. Hasil Analisis XRD untuk fasa terak
Percobaan pendahuluan selanjutnya adalah dengan menambahkan komposisi berat CeO2
dengan Mg yaitu 1:1, suhu 1200oC dan kondisi lainnya sama seperti pada percobaan awal
sebelumnya. Dari hasil percobaan sudah terlihat terbentuknya fasa logam cerium berupa
perak-abu seperti pada Gambar 15.
Gambar 15. Foto penampakan logam cerium
Hasil analisis SEM X-Ray mapping yang diperlihatkan pada Gambar 16.
ditunjukkan oleh struktur menjarum (pada bagian kiri sampai kanan atas foto, warna putih).
Mg, Cl dan Ca masih terdapat pada fasa logam. Monasit juga masih terlihat dalam bentuk
chunk (kanan bawah foto). Kemungkinan tidak semua monasit terubah menjadi logam Ce
pada saat proses reduksi.
Gambar 16. Hasil analisis SEM X-Ray Mapping pada fasa logam
Pada fasa terak terdapat logam Ce yang lolos masuk ke dalam terak (di bagian kiri
sampai tengah foto). Material Mg yang berada dalam terak berbentuk lempengan (kanan
bawah foto). Hasil analisis SEM X-Ray Mapping pada fasa terak dapat dilihat pada Gambar
17.
Gambar 17. Hasil analisis SEM X-Ray Mapping pada fasa terak
KESIMPULAN
Perkembangan penelitian logam tanah jarang di Indonesia cukup mengembirakan.
Hal ini dapat dibuktikan dari banyaknya instansi yang menekuni penelitian pengolahan dan
pemurnian logam tanah jarang baik dari lembaga penelitian, perguruan tinggi dan industri.
Pilot plant pengolahan pasir monasit menjadi produk LTJ-oksida sudah akan dibangun oleh
PT. Timah bekerjasama dengan BATAN. Reduksi LTJ-oksida menjadi logamnya terutama
logam serium sudah berhasil dilakukan oleh Puslitbang tekMIRA dengan metode
DAFTAR PUSTAKA
1. www.fieldexexploration.com: Castor, S and Hedrick, J. ‘Rare Earth Element’.
Diunduh pada tanggal 9 April 2011 pukul 14.00 WIB
2. Atmawinata, A., Pengembangan Industri REE di Indonesia, Kementerian
Perindustrian, Jakarta, 2011.
3. Gupta, C.K. and Krishnamurthy, N., 2005, Extractive metallurgy of rare earth, CRC
press, Boca Raton London New York Washington, D.C.
4. Shwe, A., Soe and Lwin, K., Study on Extraction of Ceric Oxide from Monazite
Concnetrate, Worl Academy of Science, Engineering and Technology, 48, 2008, pp
331-333 Memisahkan Unsur-unsur Logam Tanah jarang Dalam Konsentrat dari Pasir Monasit. Prosiding Pertemuan dan Presentasi Ilmiah Penelitian Dasar Ilmu Pengetahuan dan Teknologi Nuklir. Puslitbang Teknologi Maju BATAN. Yogyakarta. 2003.
