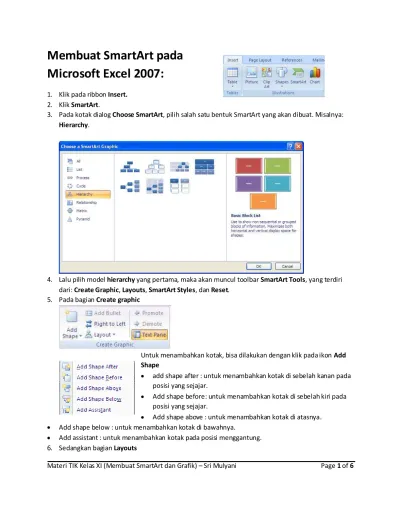

Materi TIK Kelas XI (Membuat SmartArt dan Grafik) – Sri Mulyani Page 1 of 6
Membuat SmartArt pada
Microsoft Excel 2007:
1. Klik pada ribbon Insert. 2. Klik SmartArt.
3. Pada kotak dialog Choose SmartArt, pilih salah satu bentuk SmartArt yang akan dibuat. Misalnya: Hierarchy.
4. Lalu pilih model hierarchy yang pertama, maka akan muncul toolbar SmartArt Tools, yang terdiri dari: Create Graphic, Layouts, SmartArt Styles, dan Reset.
5. Pada bagian Create graphic
Untuk menambahkan kotak, bisa dilakukan dengan klik pada ikon Add Shape
add shape after : untuk menambahkan kotak di sebelah kanan pada posisi yang sejajar.
Add shape before: untuk menambahkan kotak di sebelah kiri pada posisi yang sejajar.
Add shape above : untuk menambahkan kotak di atasnya. Add shape below : untuk menambahkan kotak di bawahnya.
Materi TIK Kelas XI (Membuat SmartArt dan Grafik) – Sri Mulyani Page 2 of 6 Layouts digunakan untuk memilih bentuk hierarchy yang sesuai dengan smartArt yang akan dibuat. 7. Bagian SmartArt Styles
SmartArt Styles digunakan untuk mengatur warna dan style dari smartArt. 8. Bagian Reset
Reset Graphic berfungsi untuk mengembalikan bentuk SmartArt kedalam bentuk semula.
Materi TIK Kelas XI (Membuat SmartArt dan Grafik) – Sri Mulyani Page 3 of 6 Gambar struktur organisasi di atas (Executive Committee) silakan kalian buat, lalu dikirim ke e-mail: [email protected] paling lambat kamis, 26 Januari 2012 jam 07:00 WIB.
Cara Membuat Chart (Grafik) pada Excel 2007:
Materi TIK Kelas XI (Membuat SmartArt dan Grafik) – Sri Mulyani Page 4 of 6 Gambar 1 untuk langkah awal “ Ribbon Insert “
2. Selanjutnya di dalam groups chart terdapat beberapa macam-macam grafik antara lain Grafik tipe kolom ( column chart ), Grafik tipe garis ( line chart ), Grafik tipe kue ( pie chart ), Grafik tipe batang ( bar chart ), Grafik tipe area / wilayah ( area chart ), Grafik tipe XY ( Scatter Chart ), Grafik tipe saham ( stock chart ), Grafik tipe permukaan ( surface chart ), Grafik tipe cincin ( doughnut chart ), Grafik tipe lingkaran yang menggelembung ( bubble chart ), Grafik tipe radar ( radar chart ). Dibawah ini akan dijelaskan cara pembuatan grafik dan contoh-contoh Grafik yang terdapat dalam groups chart. Sebelum membuat grafik dalam bentuk apapun yang pertama adalah anda harus membuat data yang ingin dimasukkan ke dalam grafik. Seperti Gambar di bawah ini:
3. Untuk membuat grafik model Column
Materi TIK Kelas XI (Membuat SmartArt dan Grafik) – Sri Mulyani Page 5 of 6 b. Lakukan blok data pada cell B5:E9.
c. Lalu klik Tab Insert.
d. Klik Column pada groups Chart. Maka akan muncul gambar grafik seperti di atas. Dan silakan tampilkan judul grafik dengan klik pada Chart Title pada groups labels pada tab menu Chart tools yang di bagian tab Layout.
e. Pada saat kursor aktif pada area grafik, akan muncul menu baru, yaitu Chart Tools yang terdiri dari tiga bagian utama, yaitu: Design, Layouts, dan Format.
f. Untuk bagian Design adalah ikon yang berfungsi untuk mengubah bentuk grafik dan modelnya.
g. Sedangkan bagian Layouts untuk mengatur letak, judul, legend, series dan tampilan grafiknya.
h. Tab Format digunakan untuk warna tulisan, bentuk garis, fill dan sebagainya.
Materi TIK Kelas XI (Membuat SmartArt dan Grafik) – Sri Mulyani Page 6 of 6 Kirimkan hasil dari grafik kalian dan jawabannya ke e-mail : [email protected] paling lambat Rabu, 25 Januari 2012 jam 24:00 WIB
