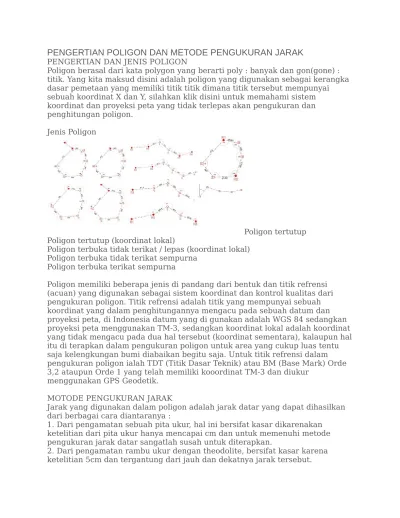

PENGERTIAN POLIGON DAN METODE PENGUKURAN

PENGERTIAN POLIGON DAN METODE PENGUKURAN JARAK

PENGERTIAN DAN JENIS POLIGON

Poligon berasal dari kata polygon yang berarti poly : banyak dan gon(gone) : titik. Yang kita maksud disini adalah poligon yang digunakan sebagai kerangka dasar pemetaan yang memiliki titik titik dimana titik tersebut mempunyai sebuah koordinat X dan Y, silahkan klik disini untuk memahami sistem koordinat dan proyeksi peta yang tidak terlepas akan pengukuran dan penghitungan poligon.

Jenis Poligon

Poligon tertutup Poligon tertutup (koordinat lokal)

Poligon terbuka tidak terikat / lepas (koordinat lokal) Poligon terbuka tidak terikat sempurna

Poligon terbuka terikat sempurna

Poligon memiliki beberapa jenis di pandang dari bentuk dan titik refrensi (acuan) yang digunakan sebagai sistem koordinat dan kontrol kualitas dari pengukuran poligon. Titik refrensi adalah titik yang mempunyai sebuah koordinat yang dalam penghitungannya mengacu pada sebuah datum dan proyeksi peta, di Indonesia datum yang di gunakan adalah WGS 84 sedangkan proyeksi peta menggunakan TM-3, sedangkan koordinat lokal adalah koordinat yang tidak mengacu pada dua hal tersebut (koordinat sementara), kalaupun hal itu di terapkan dalam pengukuran poligon untuk area yang cukup luas tentu saja kelengkungan bumi diabaikan begitu saja. Untuk titik refrensi dalam pengukuran poligon ialah TDT (Titik Dasar Teknik) atau BM (Base Mark) Orde 3,2 ataupun Orde 1 yang telah memiliki kooordinat TM-3 dan diukur

menggunakan GPS Geodetik. MOTODE PENGUKURAN JARAK

Jarak yang digunakan dalam poligon adalah jarak datar yang dapat dihasilkan dari berbagai cara diantaranya :

1. Dari pengamatan sebuah pita ukur, hal ini bersifat kasar dikarenakan ketelitian dari pita ukur hanya mencapai cm dan untuk memenuhi metode pengukuran jarak datar sangatlah susah untuk diterapkan.

lmu ukur tanah adalah ilmu yang mempelajari bagaimana cara mengukur tanah dengan baik yang menghasilkan   hasil   pengukuran   yang   akurat   dan   cepat.   teknik   pengukuran   bisa menggunakan poligon   tertutup   maupun   terbuka tergantung   dari   medan   dan   situasi   lapangan. Namun sebelum membahas keduanya. Kita perlu tahu apa pengertian dari poligon itu. Poligon adalah  metode  untuk   menentukan  posisi  horizontal  dari  titik­titik  di  lapangan  yang  berupa  segi banyak dengan melakukan pengukuran sudut dan jarak. tujuannya adalah untuk mendapatkan data­ data   lapangan   berupa   koordinat   horizontal   (x,y).   kenapa   harus   membentuk   poligon   ?   karena digunakan sebagai kerangka dasar pemetaan suatu wilayah.

Peralatan yang sering digunakan untuk pekerjaan ini adalah  theodolite  dan rambu ukur yang sudah saya bahas pada artikel sebelumnya. Selain alat di atas ada kelengakapan lainnya seperti statif, formulir ukur, alat tulis dan payung. Untuk saat ini ada alat yang lebih canggih lagi yaitu Total Station. perbedaannya adalah pada theodolite kita harus menulis seluruh data pengukuran seperti ba, bt, bb, sudut dan sebagainya. Sedangkan pada Total Station pencatatan data dilakukan otomatis oleh alat tersebut.

membutuhkan banyak titik poligon. Usahakan menggunakan sedikit titik poligon yang terpenting

PEMBAHASAN

 PENGERTIAN

Theodolit adalah salah satu alat ukur tanah yang digunakan untuk menentukan tinggi tanah dengan sudut mendatar dan sudut tegak. Berbeda dengan waterpass yang hanya memiliki sudut mendatar saja. Di dalam theodolit sudut yang dapat di baca bisa sampai pada satuan sekon (detik).

Di dalam pekerjaan – pekerjaan yang berhubungan dengan ukur tanah, theodolit sering digunakan dalam bentuk pengukuran polygon, pemetaan situasi, maupun pengamatan matahari. Theodolit juga bisa berubah fungsinya menjadi seperti Pesawat Penyipat Datar bila sudut verticalnya dibuat 90º.

 BAGIAN-BAGIAN DARI THEODOLIT

Secara umum, konstruksi theodolit terbagi atas dua bagian :

1. Bagian atas, terdiri dari :

o Teropong / Teleskope

o Nivo tabung

o Sekrup Okuler dan Objektif

o Sekrup Gerak Vertikal

o Sekrup gerak horizontal

o Teropong bacaan sudut vertical dan horizontal

o Nivo kotak

o Sekrup pengunci sudut vertical

o Sekrup pengatur menit dan detik

o Sekrup pengatur sudut horizontal dan vertikal

2. Bagian Bawah terdiri dari :

o Statif / Trifoot

o Tiga sekrup penyetel nivo kotak

o Unting – unting

o Sekrup repitisi

o Sekrup pengunci pesawat dengan statif

 MACAM/JENIS THEODOLIT

Macam Theodolit berdasarkan konstruksinya, dikenal dua macam yaitu:

1. Theodolit Reiterasi ( Theodolit sumbu tung

Dalam theodolit ini, lingkaran skala mendatar menjadi satu dengan kiap,

sehingga bacaan skala mendatarnya tidak bisa di atur.

Theodolit yang di maksud adalah theodolit type T0 (wild) dan type DKM-2A

(Kem)

Konsruksinya kebalikan dari theodolit reiterasi, yaitu bahwa lingkaran

mendatarnya dapt diatur dan dapt mengelilingi sumbu tegak.

Akibatnya dari konstuksi ini, maka bacaan lingkaran skala mendatar 0º,

dapat ditentukan kearah bdikan / target myang dikehendaki. Theodolit yang

termasuk ke dakm jenis ini adalah theodolit type TM 6 dan TL 60-DP

(Sokkisha ), TL 6-DE (Topcon), Th-51 (Zeiss)

1. Macam Theodolit menurut sistem bacaannya:

Ø Theodolite sistem baca dengan Indexs Garis

Ø Theodolite sistem baca dengan Nonius

Ø Theodolite sistem baca dengan Micrometer

Ø Theodolite sistem baca dengan Koinsidensi

Ø Theodolite sistem baca dengan Digital

2. Theodolit menurut skala ketelitian

Ø Theodolit Presisi (Type T3/ Wild)

Ø Theodolit Satu Sekon (Type T2 / Wild)

Ø Theodolit Spuluh Sekon (Type TM-10C / Sokkisha)

Ø Theodolit Satu Menit (Type T0 / Wild)

 PERALATAN TO

1. Rambu

Bentuk rambu mirip dengan mistar kayu yang besar, dilengkapi dengan

skala pembacaan tiap satu sentimeter dan skala besarnya merupakan huruf

E. Panjang rambu adalah tiga meter. Bahan rambu ada yang dari kayu

maupun alumunium.

2. Patok Kayu

Patok kayu dibuat dari reng ¾ atau bujur sangkar dan panjangnya  90

centimeter yang salah satu ujungnya diruncingkan.

 CARA PEMAKAIAN DAN PEMBACAAN THEODOLIT TO

Pembidikan Dengan Teropong pada Theodolit

Membidik target (rambu) dilakukan untuk mendapatkan data ukuran sudut

dan jarak, setelah sebelumnya alat berdiri dan dilakukan pengaturan alat.

Adapun langkah-langkah membidik dengan teropong sebagai berikut :

 Arahkan teropong ke target (rambu), gunakan visir untuk memudahkan

pendekatan awal ke target sasaran. Gunakan ronsel penjelas bayangan

untuk memperjelas target agar benar-benar terlihat jelas.

 Setelah teropong mengarah ke target, kunci klem horisontal dan klem

sumbu II (horisontal).

 Untuk membidik rambu tepat ditengah-tengah rambu, gerakan

 Untuk mendapatkan posisi bacaan rambu yang tepat, gerakan

teropong ke arah atas atau bawah dengan menggunakan klem

penggerak halus vertikal.

 Baca rambu dan catat

 Apabila benang silang (stadia) kurang terlihat dengan jelas, putar lensa

okuler teropong ke arah putaran kiri ataupun kanan sehingga benang

silang tampak jelas.

Pembacaan Rambu ukur

Berbagai jenis dan ukuran rambu yang diproduksi oleh masing-masing

produsen alat ukur. Hal yang perlu diperhatikan dari rambu adalah :

 Skala rambu dalam cm atau mm atau interval jarak pada garis-garis

dalam rambu tersebut setiap berapa cm atau berapa mm.

 Skala dari rambu, terutama pada daerah sambungan rambu harus

benar.

 Rambu berdiri tepat di atas target, posisi tegak lurus dengan arah

bacaan menghadap ke arah theodolit yang sedang membidik.

 CARA MEMBACA SUDUT

1. Membidik theodolit ke sembarang arah

2. Mengunci pergerakan menggunakan klem horizontal

3. Membaca besar sudut pada mikroskop bacaan lingkaran horizontal

dengan aturan :

 Pada skala utama, besar sudut ditentukan dengan memerhatikan skala

sebelum angka nol pada skala nonius.

 Pada skala nonius, pembacaan dilakukan dengan memerhatikan skala

yang sejajar atau berhimpit dengan skala utama.

Contoh:

Pembacaansudut:

Skalautama = 222° 30’

Skalanonius = 04’ 00’’

222° 34’ 00’

Kesimpulan

Setelah melakukan praktek, mahasiswa dapat mengenal alat-alat yang digunakan dalam ilmu ukur tanah dan sudah dapat mempergunakan sesuai dengan fungsi dan kegunaannya masing-masing, mahasiswa juga dapat mengetahui cara membaca rambu kegunaan dari patok itu apa dan apa yang harus diperhatikan saat menggunakan alat theodolit TO dan dapat mengetahui sudut dari hasil pengamatan

1. Mengupayakan ketelitian dalam pembacaan alat, pengutaraan dan kalibrasi. 2. Mengusahakan pemilihan waktu pelaksanaan, keadaan cuaca yang cerah. 3. Pemilihan lokasi patok dengan tanah yang mendukung.

4. Memberi pengarahan dan petunjuk-petunjuk yang mendetail agar mahasiswa tidakkebingungan dalam menjalankan praktek.

5. Menyediakan buku paduan (jub sheet) bagi setiap mahasiswa agar mempunyai pedoman dalam menjalankan praktek

 PENGERTIAN

Waterpass (penyipat datar) adalah suatu alat ukur tanah yang

dipergunakan untuk mengukur beda tinggi antara titik-titik saling

berdekatan. Beda tinggi tersebut ditentukan dengan garis-garis visir (sumbu

Sedangkan pengukuran yang menggunakan alat ini disebut dengan

Levelling atau Waterpassing. Pekerjaan ini dilakukan dalam rangka

penentuan tiggi suatu titik yang akan ditentukan ketiggiannya berdasarkan

suatu system referensi atau bidang acuan.

Sistem referensi atau acaun yang digunakan adalah tinggi muka air air

laut rata-rata atau Mean sea Level (MSL) atau system referensi lain yang

dipilih.Sistem referensi ini mempunyai arti sangat penting, terutama dalam

bidang keairan, misalnya: Irigasi, Hidrologi, dan sebagainya. Namun

demikian masih banyak pekerjaan-pekerjaan lain yang memerlukan system

referinsi.

Untuk menentukan ketinggian suatu titik di permukaan bumi tidak

selalu tidak selalu harus selalu mengukur beda tinggi dari muka laut (MSL),

namun dapat dilakukan dengan titik-titik tetap yang sudah ada disekitar

lokasi oengukuran. Titik-titik tersebut umumnya telah diketahui

ketinggiannya maupun kordinatnya (X,Y,Z) yang disebut Banch Mark (BM).

Banch mark merupakan suatu tanda yang jelas (mudah ditemukan) dan

kokoh dipermukaan bumi yang berbentuk tugu atau patok beton sehingga

terlindung dari faktor-faktor pengrusakan.

Manfaat penting lainnya dari pengukuran Levelling ini adalah untuk

kepentingan proyek-proyek yang berhubungan dengan pekerjaan tanah

Untuk itu dikenal adanya pengukuran sipat datar profil memanjang (Long

section) dan sipat datar profil melintang (Cross section).

Dalam melakukan pengukuran sipat datar dikenal adanya

tingkat-tingkat ketelitian sesuai dengan tujuan proyek yang bersangkutan. Hal ini

dikarenakan pada setiap pengukuran akan selalu terdapat

kesalah-kesalahan. Fungsi tingkat-tingkat ketelitan tersebut adalah batas toleransi

kesalahan pengukuran yang diperbolehkakan. Untuk itu perlu diantisipasi

kesalah tersebut agar di dapat suatu hasil pengukuran untuk memenuhi

batasan toleransi yang telah ditetapkan.

 PESAWAT WATERPASS TERDIRI ATAS: a. Teropong jurusan

Teropong jurusan terbuat dari pipa logam, didalamnya terdapat susunan

lensa obyektif, lensa okuler, dan lensa penyetel pusat. Didalam teropong

terdapat pula pelat kaca yang di balut dengan bingkai dari logfam

(diafragma), sedang pada plat kaca terdapat goresan benang silang

b. Niveau

Niveau adalah suatu alat yang digunakan sebagai sarana untuk membuat

arah- arah horizontal dan vertikal. Menurut bentuknya niveau dibagi atas dua

yaitu niveau kotak dan nivau tabung.

Dalam pengukuran waterpass digunakan 3 cara yaitu metode loncat

( muka belakang ) dan metode garis bidik serta metode gabungan keduanya.

a. Metode Loncat

Metode Loncat biasanya digunakan pada pengukuran jaringan irigasi atau

pengukuran memanjang tanpa diselingi potongan melintang, karena pada

metode loncat , pesawat waterpass berda ditengan- tengah antara patok 1

dan 2 atau berada pada patok genap sedangkan rambu berada pada patok

ganjil. Untuk pengukuran melintang hal ini agak sulit dilakukan karena

pesawat tidak berdiri di semua patok. Untuk itulah digunakan garis Badik.

Adapun keunggulan dan kelemahan metode loncat adalah sebagai berikut :

- Metode Loncat bisa mengukur jarak dan beda tinggi

- Tidak efisien digunakan dalam pengukuran jalan yang tiap 25m di buat

potongan melintang.

- Pesawat harus pas diatas patok sehingga menyulitkan pengukuran pada

areal daerah yang padat (dalam hal ini jalan raya ).

b. Metode garis bidik

Metode garis bidik merupakan metode yang praktis dalam menentukan

profil melintang di banding dengan metode loncat. Prinsip kerja metode ini

adalah metode ini hanya mengukur beda tinggi. Adapun keunggulan dan

- Garis bidik sangat efisien dalam pengukuran melintang khususnya di jalan

- Garis Bidik hanya mampu menentukan beda tinggi suatu wilayah namun

tidak bisa membaca jarak

- Jarak antar patok harus diukur terlebih dahulu.

- Pesawat bisa diletakkan dimanapun yang kita suka karena metode ini

hanya untuk menentukan garis Bidik.

c. Metode gabungan

Metode ini merupakan gabungan dari kedua metode diatas, namun

harus diperhatikan bahwa dalam menentukan beda tinggi suatu wilayah

metode perhitungannya harus tersendiri tidak bisa dicampur baur karena

mempunyai prinsip yang berbeda.

Berdasarkan konstruksinya alat ukur penyipat datar dapat dibagi dalam

empat macam utama :

a. Alat ukur penyipat datar dengan semua bagiannya tetap. Nivo tetap

ditempatkan di atas teropong, sedang teropong hanya dapat diputar dengan

sumbu kesatu sebagai sumbu putar.

b. Alat ukur penyipat datar yang mempunyai nivo reversi, dan ditempatkan

sumbu kesatu sebagai sumbu putar, dapat pula diputar dengan suatu sumbu

yang letak searah dengan garis bidik. Sumbu putar ini dinamakan sumbu

mekanis teropong. Teropong dapat diangkat dari bagian bawah alat ukur

penyipat datar.

c. Alat ukur penyipat datar dengan teropong yang mempunyai sumbu

mekanis, tetapi nivo tidak diletakkan pada teropong, melainkan ditempatkan

di bawah, lepas dari teropong. Teropong dapat diangkat dari bagian bawah

alat ukur penyipat datar.

d. Alat ukur penyipat datar dengan teropong yang dapat diangkat dari bagian

bawah alat ukur penyipat datar dan dapat diletakkan di bagian bawah

dengan landasan yang terbentuk persegi, sedang nivo ditempatkan pada

teropong.

Karena konstruksi berbeda, maka cara pengaturan pada tiap-tiap macam

alat ukur penyipat datar akan berbeda pula, meskipun syarat-syarat yang

harus dipenuhi untuk semua macam sama.

Dalam konstruksi yang modern, hanyalah macam ke satu dan ke dua

yang dapat mempertahankan diri, dengan perkataan lain: semua alat ukur

penyipat datar yang modern hanya dibuat dalam macam kesatu atau kedua

saja.

Bagian dari alat ini adalah

1. Sekrup A, B, C adalah sekrup yang digunakan untuk menyetting nivo

kotak agar gelembung tepat ditengah lingkaran

2. Cermin yaitu komponen dari waterpass yang berfungsi untuk melihat

kedudukan gelembung udara pada nivo pada saat bersamaan

membidik rambu.

3. Sekrup penggerak halus horizontal yaitu sekrup yang digunakan untuk

memutar alat ke arah horizontal secara halus.

4. Sekrup pengatur fokus adalah sekrup yang digunakan untuk mengatur

fokus objek sehingga terlihat dengan jelas. Kurang lebih sama dengan

fokus pada kamera DSLR

5. Optical alignment Index yaitu digunakan untuk acuan pengukuran

tinggi alat ke tanah

7. Lensa okuler yaitu lensa yang digunakan untuk melihat objek yang

terletak didepan

8. mata pembidik.

 PERALATAN WATERPASS

4. Rambu

Bentuk rambu mirip dengan mistar kayu yang besar, dilengkapi dengan

skala pembacaan tiap satu sentimeter dan skala besarnya merupakan huruf

E. Panjang rambu adalah tiga meter. Bahan rambu ada yang dari kayu

maupun alumunium.

Patok kayu dibuat dari reng ¾ atau bujur sangkar dan panjangnya  90

centimeter yang salah satu ujungnya diruncingkan.

6. . Statif

Alat yang digunakan untuk berdirinya pesawat waterpass

 HASIL PRAKTIKUM

STAND 1

TITIK

BELAKANG

BA BT BB

1 1137 1098 1059

TITIK

MUKA

BA BT BB

1 938 903 868

STAND 2

BA BT BB

1 1120 1080 1040

TITIK

MUKA

BA BT BB

1 919 885 851

Stand 1 = Stand 2

BTbelakang - BTmuka = BTbelakang – Btmuka

1098-903 = 1080-885

195 = 195

KESIMPULAN

Setelah melakukan praktek, mahasiswa dapat mengenal alat-alat yang digunakan dalam ilmu ukur tanah dan sudah dapat mempergunakan sesuai dengan fungsi dan kegunaannya masing-masing, mahasiswa juga dapat mengetahui cara membaca rambu kegunaan dari patok itu apa dan apa yang harus diperhatikan saat menggunakan alat waterpass

SARAN

1. Praktikan harus memahami mengenai hal-hal yang akan dipraktikumkan sebelum melaksanakan praktikum

2. Praktikan harus lebih teliti dalam pengambilan data maupun pengolahan data. 3. Praktikan harus memahami metodologi

DEFINISI THEODOLITE

Dalam bidang survey pemetaan dan pengukuran tanah telah banyak dibuat peralatan mengukur sudut,baik digunakan untu mengukur sudut atau didesain untuk keperluan lain. Alat untuk mengukur sudut dalam bidang pengukuran tanah dikenal dengan nama transit atau theodolite. Walaupun semua theodolit mempunyai mekanisme kerja yang sama, namun pada tingkatan tertentu terdapat perbedaan baik penampilan, bagian dalamnya dan konstruksinya. Theodolite adalah alat ukur optis untuk mengukur sudut vertikal dan

horizontal,merupakan alat untuk meninjau dan merencanakan kerja.untuk mengukur tempat yang tak dapat dijangkau dengan berjalan. Sekarang theodolit juga sudah digunakan dalam bidang meteorologi dan teknologi peluncuran roket.

Theodolite modern terdiri atas teleskop yang dapat dipindah-pindahkan

terpasang dalam dua tegaklurus axes the horisontal atau trunnion poros, dan poros vertikal. Jika teleskop menunjuk ke benda yang diinginkan, sudut masing-masing poros ini bisa diukur dengan ketepatan yang sangat teliti, biasanya atas skala “arcseconds”.

"Transit" mulai dikembangkan menjadi alat dalam bentuk theodolit, dan mulai diperkembangkan di awal abad ke-19. Bacaan pada teleskop memungkinkan kesalahan pembacaan sudut dan bacaan jarak, dengan mengubah skrup

penggerak halus, maka bacaan pada lensa obyektif akan semakin jelas sehingga dapat mengurangi kesalahan. Beberapa alat transit dapat membaca sudut secara langsung ke tiga puluh arcseconds. Di pertengahan abad ke20, "transit" mulai kembali diubah dengan acuan pada bentuk sederhana theodolite dengan sedikit ketepatan, kekurangan roman seperti kerak magnification dan meteran mesin. Pada zaman sekarang, transit sudah mulai jarang digunakan, karena theodolite digital mulai dikembangkan dan lebih mudah dalam penggunaannya serta tingkat akurasi dan ketelitian pembacaan sudutnya lebih akurat dan teliti, tetapi transit masih digunakan sebagai alat untuk mengukur pada jarak yang cakupannya tidak begitu luas. Beberapa transit tidak dapat digunakan untuk mengukur sudut vertikal, alat tersebut dinamakan Pesawat Penyipat Datar (PPD).

Theodolite atau theodolit adalah instrument / alat yang dirancang untuk menentukan tinggi tanah pengukuran sudut yaitu sudut mendatar yang

dinamakan dengan sudut horizontal dan sudut tegak yang dinamakan dengan sudut vertical. Dimana sudut – sudut tersebut berperan dalam penentuan jarak mendatar dan jarak tegak diantara dua buah titik lapangan. Teodolit merupakan salah satu alat ukur tanah yang digunakan untuk menentukan sudut mendatar dan sudut tegak. Sudut yang dibaca bisa sampai pada satuan sekon ( detik ). Dalam pekerjaan – pekerjaan ukur tanah, teodolit sering digunakan dalam pengukuran polygon, pemetaan situasi maupun pengamatan matahari. Teodolit juga bisa berubah fungsinya menjadi seperti PPD bila sudut vertikalnya dibuat 90°. Dengan adanya teropong yang terdapat pada teodolit, maka teodolit bisa dibidikkan ke segala arah. Untuk pekerjaan-pekerjaan bangunan gedung, teodolit sering digunakan untuk menentukan sudut siku-siku pada

perencanaan / pekerjaan pondasi, juga dapat digunakan untuk mengukur ketinggian suatu bangunan bertingkat.

Theodolitemerupakan alat yang paling canggih di antara peralatan yang digunakan dalam survei. Pada dasarnya alat ini berupa sebuah teleskop yang ditempatkan pada suatu dasar berbentuk membulat (piringan) yang dapat diputar-putar mengelilingi sumbu vertikal, sehingga memungkinkan sudut horisontal untuk dibaca. Teleskop tersebut juga dipasang pada piringan kedua dan dapat diputar-putar mengelilingi sumbu horisontal, sehingga

memungkinkan sudut vertikal untuk dibaca. Kedua sudut tersebut dapat dibaca dengan tingkat ketelitian sangat tinggi.

Teleskop pada theodolite dilengkapi dengan garis vertikal, stadia tengah, stadia atas dan bawah, sehingga efektif untuk digunakan dalam tacheometri, sehingga jarak dan tinggi relatif dapat dihitung. Dengan pengukuran sudut yang demikian bagus, maka ketepatan pengukuran yang diperoleh dapat mencapai 1 cm dalam 10 km. Pada saat ini alat seperti alat theodolit sudah diperbaiki dengan

menambahkan suatu komponen elektronik. Komponen ini akan menembakkan beam ke objek yang direfleksikan kembali ke mesin melalui cermin. Dengan menggunakan komponen alat survey seperti alat theodolit tersebut pengukuran jarak dan tinggi relatif hanya berlangsung beberapa detik saja. Bila komponen tersebut ditempatkan pada bagian atas alat theodolite, maka disebut electronic distance measurers (edm), namun bila merupakan satu unit tersendiri maka disebut automatic level atau theodolite total station.

Persyaratan pengoperasian theodolite :

Syarat – syarat utama yang harus dipenuhi alat theodolite sehingga siap dipergunakan untuk pengukuran yang benar adalah sbb :

nivo tabung dan nivo kotaknya ). 2.Sumbu II harus tegak lurus Sumbu I

3.Garis bidik harus tegak lurus dengan sumbu II (Sumbu II harus mendatar). 4.Tidak adanya salah indeks pada lingkaran kesatu (kesalahan indek vertical sama dengan nol.)

5.Apabila ada nivo teropong, garis bidik harus sejajar dengan nivo teropong. 6.Garis jurusan nivo skala tegak, harus sejajar dengan garis indeks skala tegak 7.Garis jurusan nivo skala mendatar, harus tegak lurus dengan sumbu II ( Garis bidik tegak lurus sumbu kedua / mendatar).

Syarat pertama harus dipenuhi setiap kali berdiri alat (bersifat dinamis),

sedangkan untuk syarat kedua sampai dengan syarat kelima bersifat statis dan pada alat-alat baru dapat dihilangkan dengan merata-rata bacaan biasa dan luar biasa.

C. Jenis Theodolite

Macam teodolit berdasarkan konstruksinya, dikenal dua macam yaitu : 1. Teodolit Reiterasi ( Teodolit Sumbu Tunggal )

Dalam teodolit ini, lingkaran skala mendatar menjadi satu dengan

kiap, sehingga bacaan skala mendatarnya tidak bisa diatur.Teodolit yang termasuk ke dalam jenis ini adalah teodolit type To ( Wild ) dan type DKM-2A( Kern ).

2. Teodolit Repetisi

Konstruksinya kebalikan dengan teodolit reiterasi, yaitu bahwa lingkaran mendatarnya dapat diatur dan dapat mengelilingi sumbu tegak ( sumbu I ).Akibat dari konstruksi ini, maka bacaan lingkaran skala mendatar 0?, dapat ditentukan ke arah bidikkan / target yang dikehendaki. Teodolit yang termasuk ke dalam jenis ini adalah teodolit type TM 6 dan TL 60-DP ( Sokkisha ), TL 6-DE (Topcon), Th-51 ( Zeiss ).

Macam teodolit menurut sistem pembacaannya : 1.Teodolit sistem bacaan dengan Index Garis 2.Teodolit sistem bacaan dengan Nonius 3.Teodolit sistem bacaan dengan Micrometer 4.Teodolit sistem bacaan dengan Koinsidensi 5.Teodolit sistem bacaan dengan Digital

Macam teodolit menurut skala ketelitian : 1.Teodolit Presisi ( Type T3 / Wild )

2.Teodolit Satu Sekon ( Type T2 / Wild )

4.Teodolit Satu Menit ( Type To / Wild )

5.Teodolit Sepuluh Menit ( Type DK-1 / Kern )

D. Nama-nama Bagian Theodolit : Perhatikan gambar 1.0 By. Mata Elang

Secara umum, konstruksi teodolit terbagi atas tiga bagian : 1. Bagian Atas, terdiri dari :

a)Teropong / teleskope b)Lingkaran skala tegak c)Nivo tabung

d)Nivo kotak

e)Sekrup okuler dan obyektif f)Sumbu mendatar ( sb. II ) g)Sekrup gerak vertikal h)Sekrup gerak horizontal

i)Teropong bacaan sudut vertical dan horizontal j)Sekrup pengunci teropong

k)Sekrup pengunci sudut vertical l)Sekrup pengatur menit dan detik

m)Sekrup pengatur sudut horizontal dan vertikal

Bagian atas, terdiri dari sumbu kedua yang diletakkan diatas kaki penyanggah sumbu kedua. Pada sumbu kedua diletakkan suatu teropong yang mempunyai diafragma dan dengan demikian mempunyai garis bidik. Pada sumbu ini pula diletakkan plat yang berbentuk lingkaran tegak sama seperti plat lingkaran mendatar.

2. Bagian Tengah, terdiri dari : a)Penyangga bagian atas b)Sekrup mikrometer c)Sumbu tegak ( sb. I ) d)Nivo kotak / Nivo tabung e)Sekrup gerak horisontal

derajat sexagesimal yaitu suatu lingkaran penuh dibagi dalam 360° atau dalam grades senticimal yaitu satu lingkaran penuh dibagi dalam 400 g.

3. Bagian Bawah, terdiri atas : a)Lingkaran skalamendatar b)Sekrup repetisi

c)Tiga sekrup penyetel nivo kotak d)Tribrach

e)Kiap

f)Unting – unting g)Statif / Trifoot

h)Sekrup pengunci pesawat dengan statif

Bagian bawah, terdiri dari pelat dasar dengan tiga sekrup penyetel yang menyanggah suatu tabung sumbu dan pelat mendatar berbentuk lingkaran. Pada tepi lingkaran ini dibuat pengunci limbus.

BAB II PEMBAHASAN

A. Pengertian dari poligon... 3

B. Jenis Jenis poligon... 4

C. Pengertian T0...5

D. Pengertian Waterpass... 14

E. Pengertian Theodolite... BAB III PENUTUP A. Kesimpulan ...9

B. Saran ...9

KATA PENGANTAR

Puji syukur kehadirat Allah SWT atas berkat dan rahmat-Nya,

penulis dapat menyelesaikan makalah ini. Makalah yang berjudul “LAPORAN

PRAKTIKUM ILMU UKUR TANAH “

Makalah ini dibuat dari berbagai sumber. Penulisan makalah ini

diharapkan memberikan manfaat kepada para pembaca mengenai

pentingnya ilmu ukur tanah yang saat ini sangat dibutuhkan untuk

pengukuran ketinggian suatu koordinat. Dan agar banyak orang yang

mengetahui kegunaan dari .ilmu ukur tanah

Penulis menyadari, makalah ini kurang sempurna. Maka dari itu, kritik

dan saran dari para pembaca akan bermanfaat dalam perbaikan makalah ini.

Penulis berharap makalah ini dapat bermanfaat bagi penulis dan para

pembaca.

Bandar Lampung, 12 Januari 2015

Radovan Baypara Dogruyol

TTD

LAPORAN PRAKTIKUM

ILMU UKUR TANAH

Oleh:

RADOVAN BAYPARA DOGRUYOL(1415013020)

UNIVERSITAS LAMPUNG

BANDAR LAMPUNG
