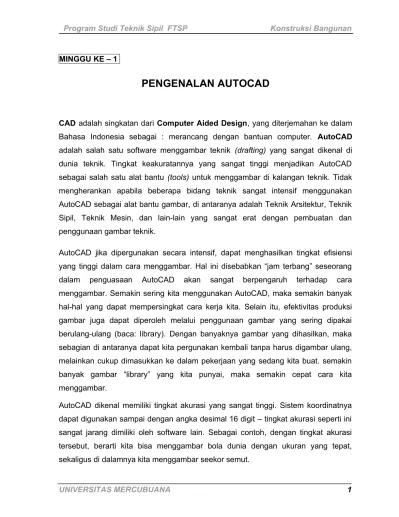

MINGGU KE – 1
PENGENALAN AUTOCAD
CAD adalah singkatan dari Computer Aided Design, yang diterjemahan ke dalam Bahasa Indonesia sebagai : merancang dengan bantuan computer. AutoCAD adalah salah satu software menggambar teknik (drafting) yang sangat dikenal di dunia teknik. Tingkat keakuratannya yang sangat tinggi menjadikan AutoCAD sebagai salah satu alat bantu (tools) untuk menggambar di kalangan teknik. Tidak mengherankan apabila beberapa bidang teknik sangat intensif menggunakan AutoCAD sebagai alat bantu gambar, di antaranya adalah Teknik Arsitektur, Teknik Sipil, Teknik Mesin, dan lain-lain yang sangat erat dengan pembuatan dan penggunaan gambar teknik.
AutoCAD jika dipergunakan secara intensif, dapat menghasilkan tingkat efisiensi yang tinggi dalam cara menggambar. Hal ini disebabkan “jam terbang” seseorang dalam penguasaan AutoCAD akan sangat berpengaruh terhadap cara menggambar. Semakin sering kita menggunakan AutoCAD, maka semakin banyak hal-hal yang dapat mempersingkat cara kerja kita. Selain itu, efektivitas produksi gambar juga dapat diperoleh melalui penggunaan gambar yang sering dipakai berulang-ulang (baca: library). Dengan banyaknya gambar yang dihasilkan, maka sebagian di antaranya dapat kita pergunakan kembali tanpa harus digambar ulang, melainkan cukup dimasukkan ke dalam pekerjaan yang sedang kita buat. semakin banyak gambar “library” yang kita punyai, maka semakin cepat cara kita menggambar.
Bagian-bagian penting dalam AutoCAD

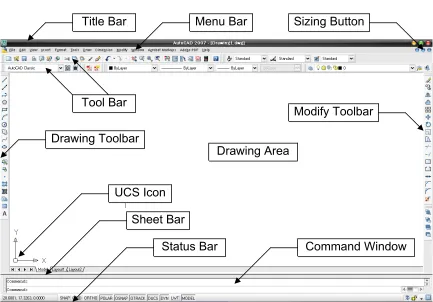

Gambar 1. Interface Window dan komponen pada AutoCAD 2007
1. Title Bar
Merupakan komponen standar pada setiap aplikasi yang berbasis Windows. Bagian ini berupa baris judul dari software AutoCAD 2007. Selain berisi judul software, juga berisi nama file yang sedang aktif.
2. Menu Bar
Merupakan komponen standar pada aplikasi yang berbasis Windows. Bagian ini berupa sebuah baris menu yang berisi fungsi-fungsi untuk menjalankan perintah pada AutoCAD. Pada baris menu terdapat bermacam-macam perintah yang dipergunakan untuk berbagai tujuan, untuk mengambar,
Title Bar Menu Bar Sizing Button
Tool Bar
Sheet Bar
Command Window UCS Icon
Drawing Area
Status Bar Drawing Toolbar
mengedit, mengubah setting, menyimpan dan menampilkan gambar, dan masih banyak lagi fungsi lainnya.
3. Sizing Button
Adalah komponen yang berupa tombol-tombol yang berfungsi untuk menampilkan dan mengatur ukuran jendela aplikasi. Sizing Button juga merupakan komponen standar pada setiap aplikasi yang berbasis Windows. Sizing Button terdiri atas empat buah tombol, yaitu tombol Minimize – untuk mengecilkan ukuran jendela ; tombol Maximize – untuk memperbesar ukuran jendela ; tombol Restore – untuk mengembalikan ukuran jendela pada posisi sebelumnya ; dan tombol Close – untuk menutup jendela dan sekaligus menutup aplikasi.
4. Tool Bar
Adalah fasilitas standar pada aplikasi yang berbasis Windows, akan tetapi masing-masing aplikasi memiliki Toolbar yang sangat berlainan. Toolbar merupakan tombol-tombol dalam bentuk ikon yang berisi perintah-perintah AutoCAD yang dapat dipergunakan secara cepat. Untuk tujuan-tujuan mengambar, mengedit, mengubah setting, AutoCAD menyediakan berbagai macam Toolbar yang dikelompokkan sesuai dengan tujuan penggunaannya, fungsi dan jenisnya. Toolbar yang sangat sering dipergunakan untuk perintah dasar menggambar dan perintah dasar mengedit gambar adalah DRAWING TOOLBAR dan MODIFY TOOLBAR. Dua toolbar ini biasanya langsung tersedia ketika AutoCAD dibuka untuk pertama kali.
toolbar yang disiapkan AutoCAD berada dalam keadaan tidak aktif (disembunyikan).
5. Drawing Toolbar
Merupakan toolbar yang berisi perintah dasar untuk menggambar. Toolbar ini selalu tersedia ketika AutoCAD pertama kali dibuka, biasanya di bagian sebelah kiri. Sangat sering dipergunakan karena menyediakan semua peralatan menggambar yang sangat mendasar, seperti perintah Line – untuk menggambar garis ; sampai dengan Multiline Text – untuk mengetikkan huruf.
6. Modify Toolbar
7. Drawing Area
Merupakan daerah kerja yang menampilkan gambar yang sedang dikerjakan saat ini. Biasanya diatur agar berwarna hitam dengan gambar berwarna putih, mengingat warna hitam tidak menyakitkan mata dan dapat menampilkan titik-titik di layar yang dapat ditangkap dengan baik oleh mata kita.
8. UCS Icon
Merupakan simbol kecil pada Drawing Area yang akan memperlihatkan arah sumbu koordinat penggambaran. Pada sistem koordinat pengambaran 2D, arah sumbu kordinat X akan selalu menghadap ke arah kanan – nilai X positif, sedangkan sumbu Y akan selalu menghadap ke arah atas – nilai Y positif.
Keberadaan UCS Icon ini sangat penting sebagai enunjuk arah koordinat, terutama ketika kita menggambar 3D, karena dalam penggambaran 3D kita membutuhkan penunjuk arah agar tidak tersesat, selain itu, bidang gambar akan selalu berupa bidang dengan koordinat X,Y.
9. Status Bar
10.Command Window
Menampilkan baris-baris perintah pada AutoCAD. Pada command window ini kita dapat memasukkan perintah-perintah AutoCAD dengan jalan mengetikkannya. Pada dasarnya, semua perintah yang ada pada AutoCAD dapat diketikkan pada command window ini, contohnya perintah LINE untuk membuat garis, perintah CIRCLE untuk membuat lingkaran, perintah ERASE untuk menghapus objek.
Beberapa perintah yang sangat sering dipergunakan, memiliki alias atau nama lain dalam bentuk yang lebih singkat, contoh “L” untuk perintah LINE, “C” untuk perintah CIRCLE, “E” untuk perintah ERASE. Oleh karena itu, command window menjadi komponen yang cukup penting keberadaannya dan dapat mempercepat proses menggambar, karena tidak setiap perintah harus diakses dengan menggunakan “klik” mouse.
Selain dipergunakan untuk memasukkan perintah, command window juga dipergunakan untuk menampilkan informasi dan memasukkan nilai yang diminta berkenaan dengan penggunaan lebih lanjut dari suatu perintah. Dengan cara ini Anda dapat memasukkan input nilai yang diminta pada sebuah perintah. Anda juga dapat memilih option yang keluar pada saat perintah tersebut dijalankan. Status dan berbagai informasi berkenaan dengan perintah tersebut juga ditampilkan pada command window ini.
METODA DASAR
1. Zoom
Perintah ZOOM dipergunakan untuk memperbesar dan memperkecil tampilan gambar pada layar AutoCAD. Kegunaan utama zoom adalah untuk memperbesar tampilan gambar yang tidak jelas dan ingin dilihat lebih detail. Pada saat kita sedang melakukan penggambaran, kadang-kadang kita perlu membuat gambar dengan ukuran yang kecil. Untuk itulah, kita perlu membesarkan bagian gambar tersebut, sehingga kita bisa menggambar dengan tampilan yang nyaman, tidak terlalu kecil untuk bisa dilihat dengan mata normal.
Terdapat berbagai macam variasi zoom, yang fungsinya tentu harus disesuaikan dengan kebutuhan. Perintah zoom all berfungsi untuk menampilkan seluruh objek yang ada dalam satu tampilan di layar. Zoom window berfungsi untuk memperbesar area tertentu di layar dengan seleksi berbentuk jendela. Zoom previous untuk mengembalikan tampilan ke tampilan sebelumnya, dan masih banyak lagi.
Zoom All
Zoom All (command: z <enter> a <enter>) berfungsi untuk menampilkan seluruh objek yang ada secara langsung.
Biasanya dipergunakan pada keadaan di mana bagian gambar yang kita ingin lihat berada di luar area layar yang sedang dilihat pada saat ini. Sesudah seluruh bagian gambar terlhat di layar, baru kemudian kita bisa memperbesar bagian yang kita inginkan dengan metoda zoom yang lain.
Zoom Window
Zoom Window (command: z <enter> w <enter>) berfungsi untuk memperbesar tampilan yang ditandai dengan window berupa persegi panjang dengan posisi sudut awal dan sudut akhir berlawanan yang kita tentukan.
Zoom Window sangat efektif untuk memperbesar area tertentu di layar. Dalam menentukan daerah yang ingin diperbesar, Anda diminta untuk menempatkan persegi panjang dengan menentukan dua buah titik penempatan, misalnya kiri atas kemudian kanan bawah window, atau kanan atas kemudian kiri bawah window.
Zoom All
Zoom Previous
Zoom Previous (command: z <enter> p <enter>) berfungsi untuk mengembalikan tampilan layar ke tampilan sebelum dilakukan zoom. Kita dapat melakukan perintah zoom previous berulang-ulang hingga ke tampilan awal.
Zoom Previous sangat efektif dipakai untuk melihat kembali ke tampilan sebelumnya. Sangat sering dipergunakan dalam melakukan penggambaran, berpasangan dengan Zoom Window. Sesudah melakukan perintah zoom window, kita dapat mengembalikan tampilan sebelumnya dengan zoom previous.
Zoom Extents
Zoom Extents (command: z <enter> e <enter>) berfungsi untuk menampilkan seluruh objek yang telah kita gambar ke dalam satu tampilan layar. Zoom extents sangat efektif dipergunakan ketika kita ingin melihat keseluruhan objek gambar yang ada.
Perbedaan antara Zoom Extents dan Zoom All adalah : Pada perintah Zoom Extents seluruh objek gambar akan ditampilkan dalam satu tampilan layar penuh, tanpa memperhitungkan limits gambar. Sedangkan pada perintah Zoom All selain objek gambar, juga memperhitungkan limits gambar, sehingga gambar akan ditampilkan lebih kecil tergantung pada limits gambar. Perlu diketahui, Limits adalah batasan terluar dari dokumen gambar AutoCAD. Limits bisa kita lihat dengan mengaktifkan grid.
2. Pan
Perintah Pan dipergunakan untuk menggeser tampilan layar ke arah yang kita inginkan secara interaktif. Tujuan utama menggeser layar dengan perintah Pan adalah untuk melihat objek gambar yang tidak tampak pada tampilan layar saat ini. Dengan menggeser tampilan layar ke arah yang kita inginkan, maka posisi gambar akan bergeser, dan objek gambar yang tadinya tidak tampak di layar dengan perintah ini menjadi tampak. Setelah melakukan penggeseran tampilan layar, maka kita dapat melanjutkan proses menggambar atau mengedit seperti biasa.
Menggeser tampilan layar dengan perintah Pan dalam keadaan tertentu bisa menjadi efisien dan cepat dibandingkan dengan menggunakan perintah zoom previous untuk menarik seluruh tampilan objek gambar dan zoom window untuk memperbesar bagian tertentu yang diinginkan.
Cara menggunakan perintah Pan adalah dengan mengetikkan perintah PAN pada command line, setelah menekan enter atau spacebar maka pada layar akan tampak gambar tangan. Klik pada pusat layar, kemudian drag/geser ke arah yang diinginkan. Lepaskan mouse pada posisi tampilan yang diinginkan.
Pada versi AutoCAD yang baru (2004 – sekarang) perintah Pan dapat diganti dengan menggunakan scroll mouse (tombol tengah pada mouse). Tekan dan tahan tombol scroll wheel pada mouse sambil digeser ke arah yang kita inginkan, kemudian lepaskan tekanan pada tombol mouse untuk mendapatkan tampilan yang kita inginkan.
3. LIMITS
Perintah Limits dipergunakan untuk menentukan batas gambar sesuai dengan yang kita inginkan sehingga seluruh area menggambar dapat ditampilkan seluruhnya pada saat melakukan perubahan tampilan dengan perintah zoom all.
Perintah Limits juga berfungsi untuk mengatur tampilan grid (titik-titik pada layar sebagai alat bantu untuk menentukan koordinat). Dengan demikian titik-titik pada layar dapat ditampilkan sesuai dengan batas yang telah ditentukan pada perintah limits.
Command: limits
Reset Model space limits:
Specify lower left corner on [ON/OFF] <0.0000, 0.0000>: <enter> Specify upper right corner <12.0000, 9.0000>: 420, 297 <enter>
Pada contoh perintah limits di atas, berarti batas layar maksimal adalah sebesar lebar: 420, tinggi: 297.
4. GRID dan SNAP
Perintah GRID dipergunakan untuk mengatur grid pada layar, yang ditampilkan dalam bentuk titik dengan jarak tertentu. Grid adalah alat bantu yang mempermudah dalam pengukuran, mirip dengan penggunaan penggaris. Keberadaan grid sangat berguna untuk mengetahui perkiraan jarak pada objek gambar yang sedang dikerjakan.
SNAP berhubungan dengan pergerakan kursor, sehingga jika perintah snap diaktifkan, maka posisi kursor akan bergerak melompat dengan jarak tertentu sesuai dengan setting yang telah diterapkan. Gerakan tersebut akan mengunci pada koordinat tertentu untuk mempermudah penggambaran secara presisi.
Command: grid
Specify grid spacing (X) or [ON/OFF/Snap/Major/aDaptive/Limits/Follow/ Aspect] <1.0000>: 10 <enter>
Command: snap
Pada contoh perintah di atas, berarti kita menentukan jarak antar titik-titik grid adalah sebesar 10 unit, dan menentukan jarak lompatan kursor sebesar 5 unit.
5. OSNAP
Perintah OSNAP (Object Snap) dipergunakan untuk mengunci koordinat pada titik-titik acuan tertentu yang diambil dari objek yang ada. Apabila suatu object snap telah terkunci, maka kita dapat menggunakan koordinat yang bersangkutan sebagai input koordinat.
