PENDAHULUAN
1.1 Latar Belakang Masalah
Bumi kita sekarang telah mengalami pemanasan global akibat polusi
seperti penggunaan bahan bakar fosil contohnya minyak bumi, uranium,
plutonium batu bara dan lainnya tang tiada henti digunakan. Akibat dari
pencemaran lingkungan tersebut dampaknya akan terasa semakin buruk bagi
kelangsungan hidup umat manusia. Dengan kondisi yang sudah sedemikian
memprihatinkan, gerakan hemat energi sudah merupakan keharusan di seluruh
dunia.
Salah satunya dengan hemat bahan bakar dan menggunakan bahan bakar
non fosil yang dapat diperbaharui seperti tenaga angin, tenaga air, energy
panas bumi, tenaga matahari, dan lainnya. Accumulator sebagai sumber energi
untuk pendingin mini, dipilihnya aplikasi ini mengingat banyaknya kebutuhan
unit pendingin pada sektor-sektor pembangunan, khusunya pembangunan
daerah terpencil.
Beberapa sektor yang memerlukan unit pendingin bersumber accumulator
antara lain sektor pangan, sektor kesehatan, kelautan, perikanan, pertanian dan
lain-lain. Pada penelitian ini dibuat perancangan unit pendingin dengan
menggunakan system thermoelektrik dengan memanfaatkan peltier. Sumber
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
1.2 Rumusan Masalah
1. Prinsip dasar alat control accumulator
2. Perancangan dan pembuatan rangkaian control accumulator
3. Perancangan mini refrigerator dengan system peltier
1.3 Pembatasan Masalah
Mengingat luas dan banyaknya hal-hal yang perlu diperhatikan dalam
proses perancangan mini refrigerator bersumber accumulator , maka penulis
membatasi permasalahan yang dibahas dalam penulisan tugas akhir ini, yaitu
merancang dan menguji mini refrigerator bersumber accumulator
1.4 Tujuan Penulisan
Adapun tujuan dari pembuatan alat pada proyek akhir ini dengan judul;
1. Dengan terbuatnya alat ini dapat mempermudah sekaligus mengetahui
hasil dari MINI REFRIGERATOR.
2. Dapat mengetahui kelebihan dan kekurangan dari alat yg telah di buat.
3. Dapat melakukan pengujian alat yang telah selesai di buat.
4. Merancang alat yang berfungsi sebagai alat pendingin.
1.5 Metode Pengumpulan Data
Pengamatan dan pengumpulan data-data selama penulisan melakukan
perancangan pembuatan mini refrigerator bersumber accumulator penulis
melakukan dengan cara :
1. Mengumpulkan data-data yang ada dari hasil study dibangku kuliah
selama 5 (lima) semester, tentunya yang berkaitan dengan bidang ilmu
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator
2. Dokumentasi dari media internet dalam bentuk file untuk menutupi
kekurangan–kekurangan dalam perancangan pembuatan mini refrigerator bersumber accumulator.
3. Mengikuti bimbingan secara rutinitas dan berkala selama proses
perancangan dan pembuatan mini refrigerator bersumber accumulator.
1.6 Sistematika Penulisan
Supaya penelitian laporan Tugas Akhir ini dapat lebih mudah untuk
dimengerti, maka penulis membagi laporan ini menjadi lima bab, yaitu:
BAB I
Bab ini membahas mengenai latar belakang masalah, tujuan penulisan,
rumusan masalah,pembatasan masalah,tujuan penulisan,tempat dan waktu
pelaksanaan metode pengumpulan data dan sistematika penulisan.
BAB II
Pada bab ini akan dibahas mengenai teori-teori yang berkaitan dengan
pembuatan tugas akhir mini refrigerator bersumber accumulator yaitu
baterai (accumulator) dan peltier sebagai alat pendingin.
BAB III
Pada bab ini akan dibahas mengenai tujuan perancangan dan pembuatan
mini refrigerator bersumber accumulator dan cara kerja alat.
BAB IV
Pada bab ini akan membahas mengenai pengujian, meliputi metode dan
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
BAB V
Pada bab ini berisi tentang kesimpulan, saran-saran serta sebagai penutup
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
BAB III
PERANCANGAN MINI REFRIGERATOR THERMOELEKTRIK
3.1 Spesifikasi Peltier
Spesifikasi menjadi batasan dan acuan dalam perancangan mini refrigerator adalah
sebagai berikut :
1. Pendingin menggunakan Peltier 12 Vdc 6 Ampare
2. Pengguanaan LED untukmenerangibox minirefrigerator
3. RangkaBox minirefrigeratorterbuatdari plastic acrylic
4. Mini Refrigerator Thermoelektrikmenggunakandayasebesar 152,36 Watt
5. Tegangansumbersebesar12 VoltDC 35 AH.
3.2 Karateristik Peltier
Peltier adalah suatu alat pendingin,ketikaaruslistrikdialirkan,
terjadipenyerapanpanaspadasambungankedualogamtersebutdanpelepasanpanaspadasambunga
n yang lainnya. Pelepasandanpenyerapanpanainisalingberbalikbegituaraharusdibalik. Peltier
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
\
Gambar 3.1 Peltier
3.3Sistem Kerja Rangkaian Mini Refrigerator Thermoelektrik
Untukdapatmerealisasikan system tersebutdibutuhkanPeltier, ketika di beri sumber
accumulator di sambungkan ke saklar on/of maka semua alat akan berfungsi untuk
mendinginkan box minirefrigerator. Peltier ditempatkan di belakang box minirefrigerator
bersama Fan berfungsi untuk membuang panas dari belakang peltier
LED berfungsisebagaipembericahaya yang terangketikatempatpenyimpanan Box
minirefrigerator. LED iniakanmenyinaribox jika pintu terbuka dan mati jika tertutup.
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
Gambar 3.2 Diagram blok sistem kerja mini refrigerator
3.4TujuanPerancangan
Padaperancanganiniakan di buatpendingin mini bersumber accumulator
Untukmempermudahpengoperasian, listrik yang
dihasilkanakandigunakanuntukmemberikandayaterhadaprangkaian. Bateraiinilah yang
akanberhubunganlangsungdengan unit pendingin mini.
Mini refrigerator yang akandibuatterdiridari unit pendinginthermoelektrik, box
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
3.5Perancangan Box Mini Refrigerator
Kemampuanmakanandanminumanuntukdipertahankan agar
suhunyatetaprendahtergantungkonstruksiwadah yang digunakannya.Wadahtanpapenahan
(insulator),menyebabkanpanasdariluarmerembetdengancepatberakibatsuhunaik,danalatpendi
nginthermoelektrik yang ada di box pendingintersebutkurangmendapatkandingin yang
diharapkan.
Gambar.3.3Rancangan Box Minirefrigerator Thermoelektrik 15
Cm
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu

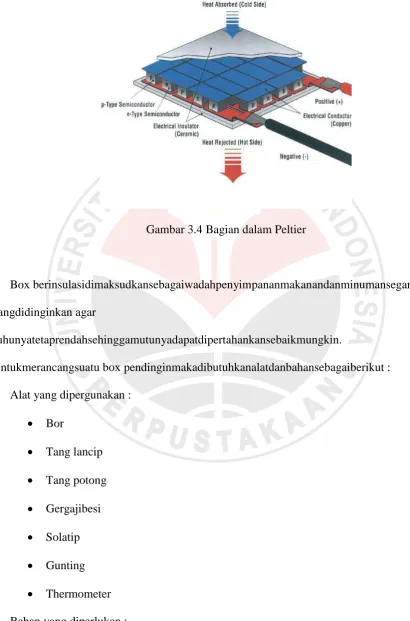

Gambar 3.4 Bagian dalam Peltier
Box berinsulasidimaksudkansebagaiwadahpenyimpananmakanandanminumansegar
yangdidinginkan agar
suhunyatetaprendahsehinggamutunyadapatdipertahankansebaikmungkin.
Untukmerancangsuatu box pendinginmakadibutuhkanalatdanbahansebagaiberikut :
a. Alat yang dipergunakan : Bor
Tang lancip
Tang potong
Gergajibesi
Solatip Gunting
Thermometer
b. Bahan yang diperlukan :
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
Heat sink 2 buah Kipas (fan) 2 buah
Thermoelektrik (peltier) 2 buah
Styrofoam dengantebal 2 cm
Baud danmur
3.6 LangkahPembuatan
3.6.1 Langkah Pembuatan Box
1. Buatrangkapeti yang terbuatplat alumuniumdenganukuransertajenis yang
telahdiperhitungkan. Rangkaininiberfungsisebagaidindingbagiandalam.
2. Pasangkanstyrofoamsebagai
insulatormenggunakansolatip.Pemasangannyadenganmemperhitungkanketebalanstyro
foamdenganketebalanstyrofoamsebagai insulator.
3. Bagianluardindingdanpintu boxdilapisidenganakrelik.
4. Penutup box menggunakanakrelikdandipasangkaret.
3.6.2 Instalasi Peltier Pada Box
1. Untukpemasanganpeltier, makabatangalumuniumharusdiborsesuaidenganukuran
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu

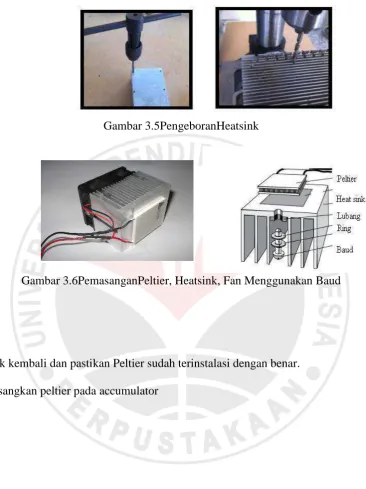

Gambar 3.5PengeboranHeatsink
Gambar 3.6PemasanganPeltier, Heatsink, Fan Menggunakan Baud
2. Cek kembali dan pastikan Peltier sudah terinstalasi dengan benar.
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu

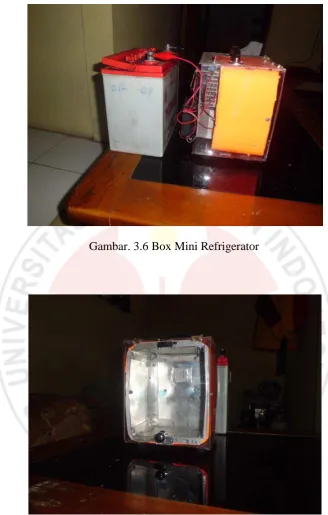

Gambar. 3.6 Box Mini Refrigerator
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | repository.upi.edu
Gambar 3.8 Box tampak belakang
Hasilperancangan box mini refrigerator :
Menggunakan 2 bauhpeltierdengan no seri TEC1-12706 :
a. Suhudinginmaksimal : 10◦c
b. Teganganmaksimal : 12 Vdc
c. 2 Peltierdenganarusmaksimal : 12 Vdc
d. 2 Peltiermemakai daya : 144 Watt Menggunakan 2 buahKipas fan besar
a. Tegangan : 12Vdc
Arus : 0.14 Adc
Volume ruanganpada box mini refrigerator iniadalah : 100 cm
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator Universitas Pendidikan Indonesia | Repository.Upi.Edu
BAB V
PENUTUP
5.1 Kesimpulan
Pada proyek Tugas Akhir (TA) ini telah dibuat suatu alat mini refrigerator
bersumber accumulator. Berikut dibawah adalah hasil pengukuran alat.
1. Pada hasil pengukuran pembuatan mini refrigerator tersebut kurang
begitu optimal, karena masih dalam percobaan. pengujian box
pendingin menggunakan 2 peltier dalam waktu 1 jam 45 menit
menghasilkan suhu 16◦c. apabila menggunakan 4 peltier dapat
menghasilkan suhu yang jauh lebih dingin, dan apabila perancangan
boxnya diperkecil, dan lapisan dalam plat alumunium diganti dengan
plastik khusus pendingin maka akan lebih cepat proses pendinginan.
5.2 Saran
Untuk perancangan pembuatan mini refrigerator ini agar mendapatkan
hasil yang optimal dan untuk cara perawatannya sebaiknya kita
memperhatikan beberapa poin-poin penting sebagai berikut:
1. Perancangan box pada mini refrigerator menggunakan thermoelektrik
harus disesuikan dengan berapa banyaknya peltier, apabila boxnya
besar maka memerlukan beberapa peltier.
2. Box berinsulasi dimaksudkan sebagai wadah penyimpanan makanan
Septian Chandra Prawiranegara, 2012
Rancang Bangun Mini Refrigerator Thermoelektrik Bersumber Accumulator DAFTAR PUSTAKA
M. Rashid, Power Electronics Circuit, Device, and Aplication 2nd, Prentice-Hall International
Inc, 1988.
Stephen W.W., “Simple Design Equations for Thermoelektric”. Coolers, Electronic Design,
USA, February 23, 1998.
