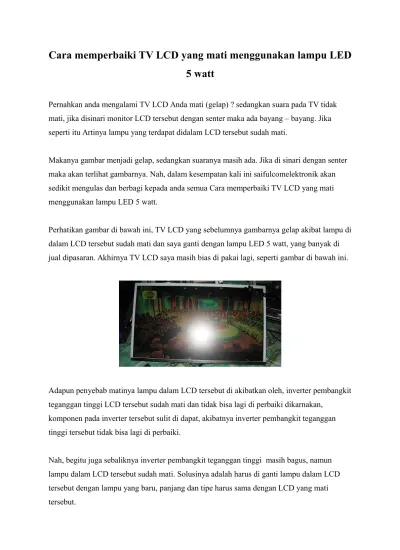

Cara memperbaiki TV LCD yang mati menggunakan lampu LED
5 watt
Pernahkan anda mengalami TV LCD Anda mati (gelap) ? sedangkan suara pada TV tidak mati, jika disinari monitor LCD tersebut dengan senter maka ada bayang – bayang. Jika seperti itu Artinya lampu yang terdapat didalam LCD tersebut sudah mati.
Makanya gambar menjadi gelap, sedangkan suaranya masih ada. Jika di sinari dengan senter maka akan terlihat gambarnya. Nah, dalam kesempatan kali ini saifulcomelektronik akan sedikit mengulas dan berbagi kepada anda semua Cara memperbaiki TV LCD yang mati menggunakan lampu LED 5 watt.
Perhatikan gambar di bawah ini, TV LCD yang sebelumnya gambarnya gelap akibat lampu di dalam LCD tersebut sudah mati dan saya ganti dengan lampu LED 5 watt, yang banyak di jual dipasaran. Akhirnya TV LCD saya masih bias di pakai lagi, seperti gambar di bawah ini.
Adapun penyebab matinya lampu dalam LCD tersebut di akibatkan oleh, inverter pembangkit teganggan tinggi LCD tersebut sudah mati dan tidak bisa lagi di perbaiki dikarnakan,
komponen pada inverter tersebut sulit di dapat, akibatnya inverter pembangkit teganggan tinggi tersebut tidak bisa lagi di perbaiki.
Nah, begitu juga sebaliknya inverter pembangkit teganggan tinggi masih bagus, namun lampu dalam LCD tersebut sudah mati. Solusinya adalah harus di ganti lampu dalam LCD tersebut dengan lampu yang baru, panjang dan tipe harus sama dengan LCD yang mati tersebut.
Selanjutnya, jika inverter teganggan tinggi dan lampu di dalam LCD masih bagus, namun kenapa tidak ada gambar pada LCD itu sendiri ? jika terjadi seperti ini ? artinya LCD pada TV tersebut sudah rusak maka tidak akan bisa di perbaiki lagi.
Namun jika lampunya saja yang mati dan invertenya, maka TV LCD tersebut masih bisa di perbaiki dengan cara, mengganti lampu di dalam LCD tersebut dengan lampu yang baru. Tetapi di artikel ini saya mengganti lampu LCD tersebut dengan lampu LED 5 watt. Mau tahu caranya ? Silakan anda ikuti tips di bawah ini mengganti lampu LCD dengan menggunakan lampu LED 5 watt.
Mengganti Lampu LCD dengan LED 5 Watt
Cara mengganti lampu LCD dengan LED cukup gampang dan mudah saja, yang harus di siapkan adalah bahan – bahan dan alat serta komponen - komponennya. Agar LCD TV tersebut masih biasa di pakai lagi.
1. Siapkan Lampu LED 5 Watt 2. Obeng
3. Soder Listrik dan UAP 4. Timah
Cara Memperbaiki TV LCD Rusak Pada Papan Inverter
Step 1. Matikan tombol power TV LCD, kmudian cabut stop kontak dan pastikan tidak ada lagi aliran listrik agar terhindar dari bahaya arus pendek. Kemudian letakkan TV LCD pada meja / bidang datar dengan posisi telungkup ( kaca berada di bawah ) dan pastikan tidak ada benda-benda kecil/ kerikil yang mengganjal atau mau sambil berdiri juga boleh.
Step 2. Lepaskan semua baut/sekrup yang menempel pada body belakang TV LCD dan angkat panel/penutup belakang TV. Maka anda dapat melihat Motherboard LCD TV dan papan inverter berbentuk persegi panjang tepat di sisi motherboard.
Contoh Papan (Board Inverter) Pada Samsung LCD TV
Step 3. Lepaskan logam penutup pada papan inverter maka anda dapat melihat isi dari papan inverter yang mana terdapat banyak sekali kabel yang saling terhubung di atas papan inverter. Fungsi dari kabel-kabeli itu untuk menyuplai daya pada LCD TV anda.
Step 4. Pastikan kabel-kabel yang terdapat pada papan inverter tidak longgar apalagi putus. Coba untuk melepaskannya dan pasang kembali. Bila anda ragu, nyalakan TV dan lihat apakah permasalahan teratasi? jika masih error, tidak tampil sempurna, tidak ada gambar? dapat dipastikan papan inverter anda telah rusak.
Saatnya untuk mengganti papan inverter beserta kabelnya, anda dapat membelinya di toko elektronik yang menyediakan sesuai merk TV LCD yang anda miliki.
LG LED TV 32LN5400 Mati Total
LED TV type ini mempunyai beberapa bagian anatara lain : 1. Power Supply dengan part number EAX64905001(2.4) 2. Mainboard menggunakan part number EAX65049105(1.1) 3. Tcon menggunakan Part number LC5000DUE
Pesawat televisi LED tersebut mengalami kerusakan mati total setelah membongkar pesawat televisi LED LG 32LN5400 terlihat beberapa bagian
yang terdiri : 1. Power Supply
2. Mainboard 3. panel Display
4. dan T-Con yang nampak tertutup besi pelindung
lakukan pengecekan dibagian Power supply, nampak ada beberapa IC dan FET yang terpasang di modul power supply dengan part number EAX64905001(2.4) antara lain IC SK2N2A, Fet MDF11N65B, SMD POWER INDUCTORS NR891D, FET FDD5614D dan untuk bagian Driver Backlight LED menggunakan FET 18N20GH dan ic MAP 37 DJ4254 ( yang telihat ). Setelah dilakukan pengecekan di bagian supply tegangan dibagian Primer maupun bagian sekunder sebagai output tegangan dari power supply tersebut maka ditemukan beberapa komponen yang sudah tidak bisa bekerja secara maksimal.
Akhirnya kami mengganti beberapa part yang ditemukan sudah mati. Proses penggantian part di power supply ini membutuhkan ketelitian karena hampir semua komponen yang terpasang di Board Power supply ini menggunakan jenis SMD. setelah dirasa penggantian bagian part yang rusak sudah selesa.
Langkah selanjutnya adalah pengujian power supply tersebut.
lakukan pengetesan Power supply secara manual dalam artian pengetesan tanpa menggunakan Mainboard karena dikhawatirkan output yang dikeluarkan oleh power supply over atau justru drop.
hal ini dilakukan demi keamanan dan hal - hal yang tidak diinginkan yang bisa menimbulkan kerusakan yang lebih parah.
Kami bisa menggunakan teknik :
1. Menghubungkan Pin PSon yang ada di Soket output power supply dengan menjumpernya menggunakan Resistor 100 Ohm -560 Ohm ke Pin Stby setelah itu dilakukan pengukuran pin out tegangan jika dirasa tidak ada kejanggalan di Voltase.
2. Pengetesan lampu backlight dengan cara menjumper Pin BLon dengan Resistor 100 Ohm -560 Ohm ke Pin Stby, dan semua tegangan keluar sesuai dengan yang tercantun di modul power supply tersebut dan lampu Backlight pun menyala.
3. Setelah itu saya melepas semua jumper yang tadi digunakan untuk melakukan pengetesan dan menghunbungakan kembali soket pinout teganagan Output ke soket yang ada di mainboard, dan berkat ketelitian dan semangat akhirnya LED TV LG 32LN5400 bisa kembali normal.
LG LED TV 32LV250 Ada suara Tidak Ada Gambar
32LV2530 mengalami kerusakan suara ada namun tidak muncul gambar atau blank. Menurut pengakuan pemilik televisi tersebut tiba - tiba gambar hilang dengan diawali gambar meredup - meredup dan lama lama hilang begitu saja, namun suara tetap ada.
setelah melakukan pengukuran dibagian power supply ternyata semua tegangan output normal, namun terjadi kejanggalan ketika check tegangan output LED DRIVER atau bisa disebut dengan Inverter LED TV, tampak mainboard dengan part number 6917L-0072A tegang output terukur 0 Volt, bisa diasumsikan bahwa driver LED TV tidak bekerja sebagaimana mestinya. setelah beberpa jam dilakukan pengecekan dan pengukuran saya
menyimpulkan kerusakan di ic Driver BD9262EFV setelah dilakukan pengantian ic driver selanjutnya saya test dan Alhamdulillah teg output LED DRIVER mengarah ke 50V. kemudian saya lakukan pemasang soket soket sesuai dengan port atau pinout masing - masing, dan LG LED TV 32LV2530 bekerja normal, Gambar dan suara kembali seperti sediakala.
LG LED TV 32LV2530 yang saya kerjakan atau saya perbaiki menggunakan part number sebagai berikut :
Power Supply EAX62865601/7 Led Driver/Inverter 6917l-0072A Mainboard EAX64290501(0) T-Con LC320EXN
TOSHIBA LCD TV dengan kerusakan Gambar Blank
langkah langkah pada saat mereparasi LCD TV Toshiba tersebuat yaitu : membuka casing atau back cover pesawat telivisi Toshiba 32A500 setelah itu saya melakukan pengecekan tegangan output dari power supply
ternyata bagian power supply memberikan output tegangan yang normal pengecekan selanjutnya ke bagian inverter
inverter untuk type 32A500 ternyata ada dua bagian Inverter Master dan inverter Slave
setelah dilakukan pengecekan serta pengukuran ternyata inverter bagian Slave mengalami kerusakan
dipastikan FET FDD 8447L yang ada di Inverter Slave mengalami kerusakan karena terukur sudah short,
begitu halnya dengan IC BD9897FS, akhirnya 4 FET FDD8447L dan BD 9897FS diganti
setelah dipastikan proses penggantikan kedua spare part serta penyolderan dianggap selesai langkah selanjutnya adalah tinggal pemasangan serta pengujian
dan hasilnya Toshiba 32A500 bisa beroperasi dengan baik serta bisa berfungsi dengan normal kembali.
Samsung LA 40B530P7M Mati Total
Samsung LCD TV LA 40B530P7M merupakan LCD TV termasuk
generasi
pertama dalam perkembangan dunia Televisi LCD keluaran Samsung Electronics.Disini kami akan sedikit mengulas dalam hal perbaikan LCD TV LA 40B530P7M yang kondisi pada saat itu adalah mati total.
Seperti pada umumnya, LCD TV Samsung LA 40B530P7M mempunyai beberapa bagian antara lain :
1. Power Supply 2. Mainboard Utama 3. Inverter
4. Panel Display
Gambar disamping adalah bagian dari Samsung LCD TV LA 40B530P7M yang biasa disebut sebagai Mainboard Utama. Samsung LCD TV LA 40B530P7M menggunakan Mainboard dengan Part Number BN 94-02579L.
Gambar disamping kanan ini adalah power supply sekaligus inverter untuk Samsung 40B530P7M
Sedangkan gambar dibawah ini adalah Panel display yang digunakan untuk Samsung LA 40B530P7M menggunakan panel display keluaran AUO Display Product dengan part number AUO T400HW02.
Untuk Samsung LCD TV Model LA 40B530P7M secara prinsip kerja tidak jauh berbeda dengan merk merk yang lain, hanya saja untuk power supply dan inverter menjadi satu modul , sehingga untuk power supply tidak berdiri sendiri begitu juga dengan inverternya , Namun jika anda pernah memperbaiki LCD TV Merk Toshiba dengan Model 32PB10E maupun yang Model 40AV700E tidaklah jauh berbeda.
Untuk Samsung LA40B530P7M terdiri beberapa bagian antara lain :
1. Power Supply. Menggunakan Power supply dengan Part Number BN 44-00264C.
2. Mainboard. Menggunakan mainboad Samsung dengan part Number BN 94-02579L
3. Panel LCD Display Menggunakan Type AUO T400HW02
4. Kasus yang saya tulis disini Televisi LCD Samsung LA40B530P7M mengalamai kerusakan mati total.
Langkah langkah yang kami lakukan saat melakukan service Samsung LA 40B530P7M yaitu :
1. Membuka casing belakang agar semua bagian yang disebutkan tadi diatas nampak jelas.
2. Mengukur tegangan AC yang masuk ke bagian Power supply
3. Memastikan Fuse Atau Sekering yang ada di Power supply BN 44-00264C dengan kondisi bagus.
4. Check tegangan output Power supply. Mulai dari tegangan Stby 5,1V dan lainnya.
5. Pengantian spare part yang dicurigai rusak yang menyebabkan Power Supply BN 44-00264C tidak bekerja secara normal.
6. Melakukan pengetesan power supply yang telah diperbaiki, dengan memastikan semua tegangan output sesuai dengan yang tertera di datasheet Power Supply.
7. Pengujian Lampu Backlight dengan memasang Modul Power Supply tanpa memasang Mainboard. Hal ini dilakukan untuk memastikan seluruh fungsi dari power suplly yang menyatu dengan Rangkaina Inverter ini bekerja dengan normal, sekaligus memastikan lampu backlight yangg menggunakan jenis Backlight CCFL bekerja dengan normal.
9. Memasang seluruh komponen atau bagian modul penunjang yang ada dalam LCD Samsung LA 40B530P7M ini secara lengkap.
10. LCD TV Samsung LA 40B530P7M bisa kembali menyala dengan normal.
Dikarenakan mempunyai kemiripian di bagian power supply, langkah langkah diatas juga kami lakukan disaat memperbaiki LCD TV Merk Toshiba 32PB10E maupun Toshiba 40AV700E. Namun perlu diketahui walaupun mempunyai kemiripian antara power Supply Samsung BN 44-00264C dengan Toshiba 32PB10 menggunakan Power Supply dengan Part Number PSIV161C01T/V71A00016500 sedangan Toshiba 40AV700E
menggunakan power supply dengan Part Number
PSIV231101T/V71A00016600 .
Kita juga jangan terkecoh, karena kedua power supply ini berbeda dalam hal penggunaan IC SMPS untuk tegangan Stby 5V nya, untuk Samsung menggunakan jenis IC ICE3BR1065JF sedangkan Power Supply Toshiba menggunakan IC SMPS jenis STR 6053S maupun STR 6052S.
Untuk penggunaan kedua ic ini silahkan anda melihat data sheet masing masing ic tersebut apabila ingin digunakan. Untuk memastikan
jalur serta pinout di masing masing IC tersebut. Sedikit yang bisa saya tulis dis
