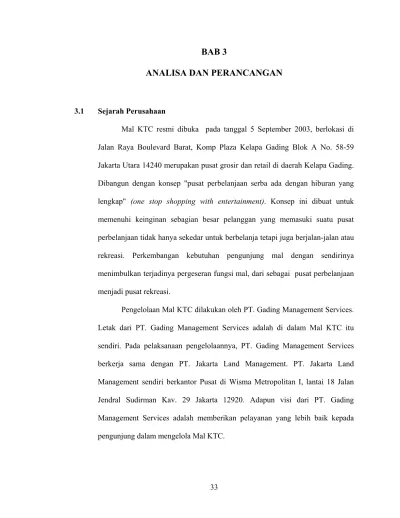

ANALISA DAN PERANCANGAN
3.1 Sejarah Perusahaan
Mal KTC resmi dibuka pada tanggal 5 September 2003, berlokasi di Jalan Raya Boulevard Barat, Komp Plaza Kelapa Gading Blok A No. 58-59 Jakarta Utara 14240 merupakan pusat grosir dan retail di daerah Kelapa Gading. Dibangun dengan konsep "pusat perbelanjaan serba ada dengan hiburan yang lengkap" (one stop shopping with entertainment). Konsep ini dibuat untuk memenuhi keinginan sebagian besar pelanggan yang memasuki suatu pusat perbelanjaan tidak hanya sekedar untuk berbelanja tetapi juga berjalan-jalan atau rekreasi. Perkembangan kebutuhan pengunjung mal dengan sendirinya menimbulkan terjadinya pergeseran fungsi mal, dari sebagai pusat perbelanjaan menjadi pusat rekreasi.
Pengelolaan Mal KTC dilakukan oleh PT. Gading Management Services. Letak dari PT. Gading Management Services adalah di dalam Mal KTC itu sendiri. Pada pelaksanaan pengelolaannya, PT. Gading Management Services berkerja sama dengan PT. Jakarta Land Management. PT. Jakarta Land Management sendiri berkantor Pusat di Wisma Metropolitan I, lantai 18 Jalan Jendral Sudirman Kav. 29 Jakarta 12920. Adapun visi dari PT. Gading Management Services adalah memberikan pelayanan yang lebih baik kepada pengunjung dalam mengelola Mal KTC.
Mal KTC memiliki luas bangunan seluas 60.000 m2.Jumlah kios yang ada pada Mal KTC lebih dari 1.600 kios. Pada saat ini kios-kios yang sudah terjual sekitar 80% dari total kios yang ada. Disamping kios-kios tersebut terdapat juga ruko-ruko di bagian depan Mal KTC. Lahan parkir yang disediakan oleh Mal KTC mampu menampung lebih dari 2000 mobil. Selain itu Mal KTC juga ditunjang oleh areal parkir untuk sepeda motor yang cukup luas. Mal KTC sendiri terdiri dari enam lantai yaitu basement, lantai dasar serta lantai satu sampai dengan lantai empat, dimana lantai basement dan lantai empat merupakan areal parkir mobil. Lantai dasar dan lantai satu berisi kios-kios yang menjual berbagai barang dan jasa. Sedang pada lantai dua dikhususkan sebagai pusat komputer dan barang-barang elektronik. Lantai tiga merupakan areal khusus penjualan makanan (Food Court) yang terdiri dari berbagai macam jenis makanan.
3.2 Struktur Organisasi
Gambar 3.1 Struktur Or
3.3 Analisa Sistem yang Berjalan
Mal KTC Matahari adalah sebuah pusat perbelanjaan baru yang terletak di daerah Kelapa Gading. Mal KTC merupakan mal yang terdiri dari enam lantai. Dikarenakan mal ini belum lama beroperasi, kios-kios yang ada pada mal ini, belum sepenuhnya sudah ditempati oleh para pemilik kios.
Pihak pengelola mal sementara ini belum memiliki sarana guna memenuhi kebutuhan informasi bagi para pengunjung yang memerlukan informasi mengenai kios-kios yang ada. Untuk mendapatkan informasi yang dibutuhkan, pengunjung Mal KTC bisa bertanya kepada pihak security / satpam yang banyak tersebar di dalam mal. Selain itu juga terdapat brosur-brosur dari pihak pemilik kios yang diletakkan di dekat pintu masuk utama. Brosur-brosur tersebut berisi tentang nama-nama kios, produk atau jasa yang ditawarkan dan lokasinya dalam bentuk tulisan. Namun tidak semua kios mengeluarkan brosur. Sedang untuk acara-acara mal digunakan brosur serta spanduk/banner.
3.4 Analisa Hasil Kuisioner
Kuisioner yang disebar oleh penulis berjumlah 60 lembar. Dari hasil kuisioner ini dapat seberapa banyak pengunjung yang sering mengunjungi Mal KTC, kesulitan responden dalam mencari informasi lokasi kios maupun informasi lainnya dan letak kios informasi yang diinginkan oleh pengunjung sehingga penulis dapat mengetahui perlu tidaknya dibuat sistem informasi yang akan dirancang, rancangan sistem seperti apa yang diinginkan oleh pemakai, dan dimana sebaiknya kios informasi tersebut diletakkan.
Tabel 3.1 Tingkat kunjungan responden sejak mal dibuka s/d waktu kuisioner dibagikan.
Berapa kali anda mengunjungi Mal KTC sejak dibuka sampai dengan sekarang?
Jumlah responden
a. 1-2 kali 37
b. 3-4 kali 17
c. Lebih dari 4 kali 6
Total 60 Jumlah responden 62% 28% 10% a. 1-2 kali b. 3-4 kali c. Lebih dari 4 kali
Grafik 3.1 Grafik tingkat kunjungan responden sejak Mal KTC dibuka s/d waktu kuisioner dibagikan.
Pada tabel 3.1 menunjukkan bahwa kebanyakan responden mengunjungi mal sebanyak 1-2 kali (37) sejak dibukanya, kemudian 3-4 kali (17), dan yang lebih dari 4 kali (6). Dari sini kita dapat melihat bahwa sebagian besar responden masih kurang familiar dengan lokasi kios maupun fasilitas mal karena mereka jarang mengunjungi Mal KTC.
Tabel 3.2 Tingkat kesulitan responden dalam mencari informasi ketika mengunjungi mal.
Apakah anda mengalami kesulitan dalam mencari informasi kios, fasilitas mal dan acara mal ketika mengunjungi Mal KTC? Jumlah responden a. Sangat kesulitan 22 b. Cukup kesulitan 30 c. Tidak 8 Total 60 Jumlah Responden 37% 50% 13% Sangat kesulitan Cukup kesulitan Tidak
Grafik 3.2 Grafik tingkat kesulitan responden dalam mencari informasi ketika mengunjungi mal.
Tabel 3.2 menunjukkan bahwa kebanyakan responden mengalami kesulitan dalam mencari informasi ketika mereka mengunjungi Mal KTC. Dapat kita lihat sebanyak (22) responden sangat mengalami kesulitan dalam mencari
informasi. Sebanyak (30) responden cukup mengalami kesulitan dan hanya (10) responden yang tidak mengalami kesulitan.
Tabel 3.3 Bantuan dari customer service, security dan brosur kepada responden dalam
mencari informasi.
Apakah anda merasa terbantu dengan customer service, satpam dan brosur-brosur yang ada?
Jumlah responden a. Sangat terbantu 9 b. Cukup terbantu 19 c. Tidak terbantu 32 Total 60 Jumlah responden 15% 32% 53% Sangat terbantu Cukup terbantu Tidak terbantu
Grafik 3.3 Grafik bantuan dari customer service dan security dalam mencari informasi.
Tabel 3.3 menunjukkan bahwa kebanyakan responden merasa tidak terbantu dengan fasilitas pencarian informasi yang ada. Hanya sebanyak (9) responden yang merasa sangat terbantu. Sebanyak (19) responden merasa cukup terbantu. Dan sebanyak (32) responden merasa tidak terbantu ketika mereka hendak mencari informasi yang ada.
Tabel 3.4 Kebutuhan informasi responden Mal KTC. Informasi apa yang anda butuhkan ketika berada di Mal KTC?
Jumlah responden
a. Lokasi kios, restoran, fasilitas umum 34 b. Produk yang di jual oleh kios 16 c. Acara mal seperti pameran dan acara panggung 8
d. Lain-lain 2 Total 60 Jumlah responden 57% 27% 13% 3%
a. Lokasi toko, restoran, fasilitas umum
b. Produk yang di jual oleh toko
c. Acara mal seperti pameran dan acara panggung
d. Lain-lain
Pada tabel 3.4 menunjukkan bahwa sebagian besar responden membutuhkan informasi tentang lokasi kios, restoran, dan fasilitas umum (34). Kemudian yang membutuhkan informasi tentang produk yang ditawarkan oleh kios (16). Lalu yang membutuhkan informasi acara mal sebanyak (8). Dan (2) responden menjawab lain-lain.
Tabel 3.5 Penempatan kios informasi di Mal KTC Bila ada suatu alat yang mampu mengarahkan anda menuju suatu lokasi kios atau fasilitas di Mal KTC, menurut anda dimana sebaiknya alat tersebut ditempatkan? Jumlah responden a. Dekat lift 14 b. Pintu utama 32 c. Tengah-tengah mal 12 d. Lain-lain 2 Total 60
Jumlah responden 23% 54% 20% 3% a. Dekat lift b. Pintu utama c. Tengah-tengah mal d. Lain-lain
Grafik 3.5 Grafik penempatan kios informasi di Mal KTC
Pada tabel 3.5 dapat diketahui bahwa sebagian besar responden menginginkan kios informasi di dekat pintu utama (32), diletakkan di dekat lift (14), di tengah-tengah mal (12), dan yang lain-lain (2).
3.5 Masalah dan Kebutuhan
Terkadang wilayah yang sangat luas dalam suatu mal, seringkali menyebabkan para pengunjung kesulitan untuk mencari suatu lokasi kios atau tempat pada mal tersebut. Belum lagi dengan begitu banyaknya tenant atau kios yang terdapat pada mal tersebut, sehingga agak membingungkan bagi para pengunjung, terutama yang baru pertama kali mengunjungi untuk mengetahui kios-kios apa saja yang terdapat pada mal tersebut. Sistem yang sedang berjalan pada Mal KTC juga masih bisa dianggap kurang membantu pengunjung dalam memperoleh informasi. Papan denah murah namun sulit dalam melakukan perubahan data. Penggunaan spanduk seperti ini bisa dianggap kurang efisien, karena setiap ada acara-acara yang baru pihak pengelola harus membuat spanduk
yang baru. Sebenarnya pengunjung juga bisa menanyakan informasi pada customer service, namun kemampuan customer service menghafal lokasi dari kios-kios yang ada pun terbatas mengingat begitu banyak jumlah kios yang ada.
Berdasarkan hasil kuisioner yang kami sebarkan kepada 60 pengunjung Mal KTC bisa diambil kesimpulan bahwa kebanyakan para pengunjung mendapatkan kesulitan dalam memperoleh informasi tentang lokasi dari suatu kios atau tempat lainnya. Sebanyak (34) responden dari pengunjung mal memilih jawaban tersebut (lihat tabel 3.4). Selain itu teridentifikasi adanya kebutuhan informasi tentang produk atau jasa yang ditawarkan oleh suatu kios yaitu sebanyak (16) responden (lihat tabel 3.4). Sedangkan untuk informasi acara Mal KTC hanya (8) responden saja yang memilih (lihat tabel 3.4).
3.6 Alternatif Solusi
Penulis melihat terdapat dua solusi yang dapat diterapkan disamping sistem yang sudah berjalan pada saat ini. Pertama adalah menggunakan papan denah. Pertimbangan-pertimbangan yang ada pada papan denah adalah; murah, cepat dalam pengerjaanya, namun disisi lain kurang menarik, sukar diupdate dan daya tampung informasinya sangat sedikit yaitu hanya sebagai penunjuk lokasi kios pada lantai dimana papan denah itu berada. Usulan yang kedua adalah menggunakan perangkat kios informasi. Pertimbangan-pertimbangannya adalah; mudah diupdate yaitu hanya pada server saja, mampu menampung banyak informasi seperti lokasi kios, keterangan dari kios yang dituju dan acara-acara yang berlangsung di Mal KTC. Namun di sisi lain terdapat kelemahan dari solusi ini yaitu, mahal dan lama dalam perancangannya.
Penulis mengharapkan melalui perangkat kios informasi berbasiskan sistem multimedia pihak Mal KTC dapat menyediakan informasi tentang Mal KTC sehingga pengunjung dapat mengeetahui dimana letak kios tersebut lengkap dengan denahnya dan produk atau jasa yang ditawarkan.
Jadi dari permasalahan di atas dapat disimpulkan dibutuhkan suatu sistem komputerisasi yang bisa memudahkan pengunjung untuk mendapatkan informasi. Karena ini maka dibuatkan suatu teknologi informasi yang berisikan informasi-informasi yang dapat diakses oleh pengunjung mal. Teknologi ini berupa kios informasi yang berbasis multimedia. Dengan adanya kios informasi ini maka para pengunjung dapat memperoleh informasi yang lebih atraktif, interaktif, mudah dimengerti, serta pengaksesan cepat.
Kios informasi ini juga memiliki sistem administrasi yang update-able sehingga dapat menambah, menghapus, atau mengolah data pada database dengan mudah. Pihak pengelola tidak perlu bersusah payah mengganti semua informasi yang sudah ada jika ada penambahan kios, pengurangan kios atau perubahan lokasi kios maupun perubahan jenis produk atau jasa yang ditawarkan oleh kios. Sistem administrasi kios informasi ini juga dilengkapi dengan
password dalam penggunaannya, sehingga tidak sembarangan orang dapat
mengubah data yang sudah ada. Hanya orang-orang tertentu saja yang sudah ditunjuk dan dapat dipercaya (authorized person), yang bisa mengubah data pada kios informasi ini.
Fasilitas Kios Informasi ini diimplementasikan oleh pihak pengelola Mal KTC sebagai salah satu sarana promosi untuk meningkatkan profit perusaahaan.
3.7 Perancangan Sistem
Perancangan Sistem dibagi menjadi empat perancangan, yaitu diagram hirarki, state transition diagram, perancangan layar dan perancangan database. Empat perancangan sistem tersebut akan dibahas pada sub bab berikut.
3.7.1 Diagram Hirarki
Hirarki menu yang ada menggambarkan keseluruhan opsi fungsi-fungsi yang terdapat pada program.
Gambar 3.2. Diagram Hirarki Transisi Layar Pembuka
Gambar 3.3. Diagram Hirarki Menu Utama Pembuka
Penempatan kios informasi
Menu Utama Menu Kios Menu Restoran Menu
Acara HiburanMenu
Menu Fasilitas
Petunjuk
Profil Menu Utama
Gambar 3.4. Diagram Hirarki Menu Kios
Gambar 3.5. Diagram Hirarki Menu Restoran
Gambar 3.6. Diagram Hirarki Menu Acara
Gambar 3.7. Diagram Hirarki Menu Hiburan
`
Gambar 3.8. Diagram Hirarki Menu Fasilitas Menu Kios Menu Kios Berdasarkan Kategori Menu Kios Berdasarkan Lantai Menu Restoran
Indonesia Eropa Asia Snack & Bakery
Menu Fasilitas
Lantai Dasar Lantai1 Lantai 2 Lantai3 Minuman
Menu Acara Informasi
Menu Hiburan Informasi Hiburan
Gambar 3.9. Diagram Hirarki Menu Kios Berdasarkan Kategori
Gambar 3.10. Diagram Hirarki Menu Kios Berdasarkan Lantai Menu Kios
Berdasarkan Kategori
Pakaian Pria dan Wanita Pakaian Pria Pakaian Wanita
Perlengkapan Bayi dan Anak-anak
Parfum, Sepatu dan Tas
Aksesoris, Perhiasan dan Kacamata Kesehatan dan Kecantikan
Buku, Musik dan Olah Raga Elektronik dan Mainan
Furnitur, Perkakas dan Alat Rumah Tangga Bank dan Money Changer
Lain-lain
Menu Kios Berdasarkan Lantai
Gambar 3.11. Diagram Hirarki Menu Pemeliharaan Menu Restoran Menu Hiburan Menu Acara Menu Fasilitas Menu Lokasi Kios Informasi Menu Tambah User Menu Ganti Password Menu Pemeliharaan Keluar Menu Kios Menu Informasi Mal Authentfikasi password
3.7.2 State Transition Diagram (STD)
STD merupakan kelanjutan dari perancangan hirarki menu dan merupakan rincian dari diagram hirarki yang sudah ada. Perancangan ini memiliki fungsi untuk menggambarkan perubahan dari state ke state lainnya dalam suatu sistem, sehingga pengguna dapat mengetahui alur data dan cara penggunaan sistem.
Berikut adalah STD dari kios informasi pada Mal KTC.
Klik tombol “ Lantai dasar ”/ ”Lantai 1” / ” Lantai 2” dst Tampilkan layar Pembuka
Klik tombol “ Logo Mal KTC ” Tampilkan layar Menu Utama
Gambar 3.12. STD Pembuka Layar
Pembuka
Layar Penempatan Kios Informasi
Klik tombol “Kios ”__ Tampilkan layar “Kios”
Klik tombol ” Utama ” Tampilkan Layar “Menu Utama Klik tombol “Restoran ”_
Tampilkan layar “Restoran ”
Klik tombol “Acara” Tampilkan layar Acara
Klik tombol “Hiburan ” Tampilkan layar Hiburan
Klik tombol “ Fasilitas ” Tampilkan layar Fasilitas
Klik tombol “ Profile” Tampilkan layar Profile
Klik tombol “ Petunjuk” Tampilkan layar Petunjuk
Gambar 3.13. STD Menu utama Layar Menu Utama
Layar Menu Kios
Layar Menu Restoran
Layar Menu Acara
Layar Menu Hiburan
Layar Menu Fasilitas
Layar Menu Profile
Klik tombol “Utama” Tampilkan layar “Menu Utama” Klik tombol “Kios”
Tampilkan layar “Kios”
Klik tombol “Berdasarkan Katagori ” Tampilkan Layar kios Berdasarkan Katagori
Klik tombol “Berdasarkan Lantai ” Tampilkan Layar Kios Berdasarkan Lantai

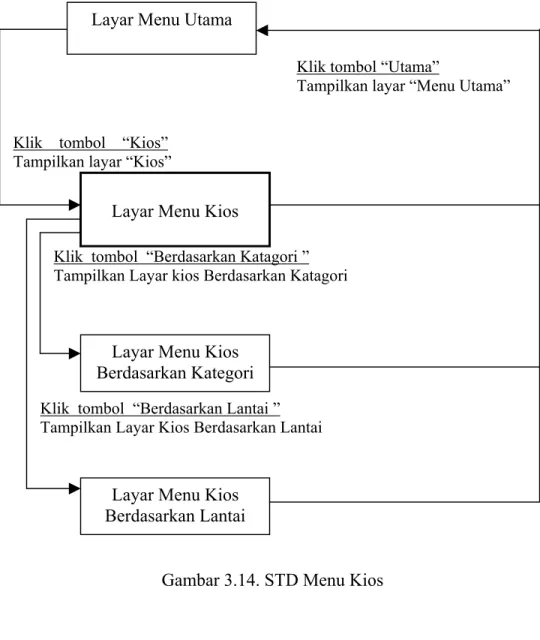

Gambar 3.14. STD Menu Kios Layar Menu Kios
Layar Menu Kios Berdasarkan Kategori
Layar Menu Kios Berdasarkan Lantai Layar Menu Utama
Klik tombol “Utama ” Tampilkan layar “Menu Utama Klik tombol “Restoran” .
Tampilkan layar “Restoran”
Klik tombol “Indonesia ” Tampilkan Layar Indonesia
Klik tombol “ Eropa” Tampilkan Layar Eropa
Klik tombol “Asia” Tampilkan Layar Asia
Klik tombol “ Snack & Bakery“ Tampilkan Layar Snack & Bakery
Klik tombol “Minuman ”
Tampilkan Layar Minuman
Gambar 3.15. STD Menu Restoran Layar Menu Restoran
Layar Indonesia
Layar Eropa
Layar Snack & Bakery Layar Asia
Layar Minuman Layar Menu Utama
Klik tombol “Utama ”
Tampilkan layar “Menu Utama” Klik tombol “Acara”
Tampilkan layar “Acara”
Gambar 3.16. STD Menu Acara
Klik tombol “Utama ” Tampilkan layar “Menu Utama” Klik tombol “Hiburan” .
Tampilkan layar “Hiburan”
Gambar 3.17. STD Menu Hiburan Layar Menu Acara
Layar Menu Utama
Layar Menu Hiburan Layar Menu Utama
Klik tombol “Utama ” Tampilkan layar “ Menu Utama” Klik tombol “Fasilitas” .
Tampilkan layar “Fasilitas”
Klik tombol “Lantai Dasar” Tampilkan Layar Lantai Dasar
Klik tombol “Lantai 1” Tampilkan Layar Lantai 1
Klik tombol “Lantai 2” Tampilkan Layar Lantai 2
Klik tombol “Lantai 3 “ Tampilkan Layar Lantai 3
Gambar 3.18. STD Menu Fasilitas Layar Menu Fasilitas
Layar Lantai Dasar
Layar Lantai 1
Layar Lantai 3 Layar Lantai 2 Layar Menu Utama
Kilik tombol “Utama Klik tombol “Kembali” . Tampilkan layar “Menu Utama” Tampilkan layar “Menu Kios”
Klik tombol “kembali” Tampilkan layar “ Menu Kios” Klik tombol ”Berdasarkan Kategori” .
Tampilkan layar “Menu Kios Berdasarkan Kategori”
Klik tombol “Kembali” . Tampilkan layar “Menu Kios”
Klik tombol “Pakaian Pria & Wanita” Tampilkan Layar Pakaian Pria & Wanita Klik tombol “ Pakaian Pria”
Tampilkan Layar Pakaian Pria Klik tombol “ Pakaian Wanita” Tampilkan Layar Pakaian Wanita
Klik tombol “ Perlengkapan Bayi dan anak-anak“ Tampilkan Layar Perlengkapan Bayi dan anak-anak
Klik tombol “ Parfum Sepatu dan Tas ” Tampilkan Layar Parfum Sepatu dan Tas Klik tombol “ aksesoris perhiasan dan kacamata ” Tampilkan Layar aksesoris
Klik tombol “ Kesehatan dan kecantikan ” Tampilkan Layar kesehatan
Klik tombol “ buku, Musik dan olah raga” Tampilkan Layar buku Musik dan olah raga Klik tombol “ elektronik dan mainan ” Tampilkan Layar elektronil dan Mainan
Klik tombol “ furnitur, Perkakas dan Alat Rumah Tangga ” Tampilkanlayar furnitur Perkakas dan Alat Rumah Tangga Klik tombol “ Lain-lain ”
Tampilkan Layar Lain-lain Klik tombol “ Lain-lain ” Tampilkan Layar Lain-lain
Layar Menu Kios Berdasarkan Kategori
Layar Pakaian Pria &Wanita
Layar Pakaian Pria
Layar Perlengkapan Bayi Dan Anak-anak
Layar Aksesoris, Perhiasan dan Kacamata Layar Pakaian Wanita
Layar Parfum, Sepatu dan Tas
Layar Menu Utama
Layar Kesehatan dan Kecantikan Layar Buku, Musik dan Olah Raga
Layar Elektronik dan Mainan
Layar Furntur, Perkakas dan Alat Rumah Tangga
Layar Bank & Money Changer
Layar Lain-lain
Gambar 3.19. STD Menu Kios Berdasarkan Kategori
Klik tombol “Utama” . Tampilkan layar “Menu Utama” Klik tombol “Kios” .
Tampilkan layar “Menu Kios”
Klik tombol “ Kembali ” Tampilkan Layar “Menu Kios” Klik tombol “Berdasarkan Lantai ”
Tampilkan Layar “Menu Kios Berdasarkan Lantai”
Klik tombol “Lantai Dasar ”
Tampilkan Layar Lantai Dasar Klik tombol “ Kembali ” Tampilkan Layar “Menu Kios” Klik tombol “ Lantai 1”
Tampilkan Layar Lantai 1
Klik tombol “Lantai 2” Tampilkan Layar Lantai 2
Klik tombol “ Lantai 3“ Tampilkan Layar Lantai 3
Gambar 3.20. STD Menu Kios Berdasarkan Lantai Layar Menu Kios
Berdasarkan Lantai
Layar Lantai Dasar
Layar Lantai 1
Layar Lantai 3 Layar Lantai 2 Layar Menu Utama
Bila password benar
Tampilkan Layar Utama Pemeliharaan
Gambar 3.21 STD Authentifikasi Password
Gambar 3.22 STD Exit
Klik tombol “Informasi Mal” Klik tombol “Keluar/[X]”
Tampilkan Layar Informasi Mal Tampilkan layar Utama Pemeliharaan
Gambar 3.23 STD Informasi Mal Layar Informasi Mal
Layar Utama Pemeliharaan Master Layar Utama Pemeliharaan File Exit Layar Authentifikasi Password Layar Utama Pemeliharaan
Klik tombol “Kios” . Klik tombol “Batal”atau”[X]” Tampilkan Layar Master Kios Tampilkan layar Utama Pemeliharaan
Klik tombol “Entry Data”
Tampilkan Layar Entry Data Klik tombol “Daftar Data”
Tampilkan Layar Daftar Data
Gambar 3.24 STD Master Kios
Klik tombol “Restoran” . Klik tombol “Batal”atau”[X]”
Tampilkan Layar Master Restoran Tampilkan layar Utama Pemeliharaan
Klik tombol “Entry Data”
Tampilkan Layar Entry Data Klik tombol “Daftar Data”
Tampilkan Layar Daftar Data
Layar Master Kios Layar Utama Pemeliharaan
Master
Layar Entry Data Layar Daftar Data
Layar Master Restoran Layar Utama Pemeliharaan
Master
Layar Entry Data Layar Daftar Data
Gambar 3.25 STD Master Restoran
Klik tombol “Hiburan” . Klik tombol “Batal”atau”[X]”
Tampilkan Layar Master Hiburan Tampilkan layar Utama Pemeliharaan
Klik tombol “Entry Data”
Tampilkan Layar Entry Data Klik tombol “Daftar Data”
Tampilkan Layar Daftar Data
Gambar 3.26 STD Master Hiburan
Klik tombol “Fasilitas” . Klik tombol “Batal”atau”[X]” Tampilkan Layar Master Fasilitas Tampilkan layar Utama Pemeliharaan
Klik tombol “Entry Data”
Tampilkan Layar Entry Data Klik tombol “Daftar Data”
Tampilkan Layar Daftar Data
Gambar 3.27 STD Master Fasilitas Layar Master Hiburan
Layar Utama Pemeliharaan
Master
Layar Entry Data Layar Daftar Data
Layar Master Fasilitas Layar Utama Pemeliharaan
Master
Layar Entry Data Layar Daftar Data
Klik tombol “Acara” . Klik tombol “Batal”atau”[X]” Tampilkan Layar Master Acara Tampilkan layar Utama Pemeliharaan
Klik tombol “Entry Data”
Tampilkan Layar Entry Data Klik tombol “Daftar Data”
Tampilkan Layar Daftar Data
Gambar 3.28 STD Master Acara
Klik tombol “Layar Master Lokasi Kios Informasi KTC
Tampilkan Layar Master Lokasi Kios Informasi KTC
Klik tombol “Batal”atau”[X]”
Tampilkan layar Utama Pemeliharaan
Klik tombol “Entry Data”
Tampilkan Layar Entry Data Klik tombol “Daftar Data” Tampilkan Layar Daftar Data
Gambar 3.29 STD Master Lokasi Kios Informasi KTC Layar Master Acara
Layar Utama Pemeliharaan
Master
Layar Entry Data Layar Daftar Data
Layar Master Lokasi Kios Informasi KTC
Layar Utama Pemeliharaan
Master
Layar Entry Data Layar Daftar Data
Klik tombol “Tambah User” Klik tombol “Batal”atau”[X]” Tampilkan Layar Tambah User Tampilkan layar Utama Pemeliharaan
Gambar 3.30 STD Tambah User
Klik tombol “Ganti Password” Klik tombol “Batal”atau”[X]” Tampilkan Layar Ganti Password Tampilkan layar Utama Pemeliharaan
Gambar 3.31 STD Ganti Password
3.7.3. Perancangan Layar
3.7.3.1 Rancangan Layar Penempatan Kios Informasi dan Pembuka
Layar Penempatan Kios Informasi (gambar 3.32A) ini merupakan tampilan paling awal dari program kios informasi ketika program baru dijalankan. Disini administrator memilih
Layar Tambah User Layar Utama Pemeliharaan
Layar Ganti Password Layar Utama Pemeliharaan
Akses
letak lantai dari komputer. Setelah Administrator memilih maka akan memasuki layar pembuka (gambar 3.32B)
Gambar3.32A Rancangan Layar Penempatan Kios Informasi
Background Mal KTC
Silahkan tombol logo Mal KTC untuk memulai dan mendapatkan informasi mengenai Mal KTC Logo Mal KTC
Animasi Gambar
Animasi Tulisan
Pilih Lokasi Kios Informasi
-MAL KTC- Lantai Dasar Lantai 1 Lantai 3 Lantai 2 Gambar gedung Mal KTC
Gambar 3.32B Rancangan Layar Pembuka 3.7.3.2 Rancangan Layar Menu Utama
Layar Menu Utama ini menampilkan seluruh opsi-opsi fungsi program, seperti menu kios, menu restoran, menu hiburan, menu acara, menu fasilitas, profile dan petunjuk Untuk rancangan layar dapat dilihat pada Gambar 3.33:
Gambar 3.33 Rancangan Layar Menu Utama
3.7.3.3 Rancangan Layar Menu Kios Background Mal KTC Profile Kios Restoran Acara Hiburan Fasilitas Petunjuk
Layar Menu Kios ini menampilkan tiga opsi fungsi program, yaitu kios Berdasarkan katagori dan kios Berdasarkan lantai serta menu utama untuk kembali ke menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.34:
Gambar 3.34 Rancangan Layar Menu Kios
3.7.3.4 Rancangan Layar Menu Restoran
Layar Menu Restoran menampilkan enam opsi fungsi program, yaitu Indonesia untuk makanan indonesia, Asia untuk makanan Asia, Eropa untuk makanan Eropa, Snack & Bakery
Background Mal KTC Berdasarkan Katagori Berdasarkan Lantai Utama
Kios
dan minuman serta menu utama untuk kembali ke menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.35:
Gambar 3.35 Rancangan Layar Menu Restoran
3.7.3.5 Rancangan Layar Menu Acara
Layar Menu Acara berisi keterangan dan tanggal mulai dan tanggal selesai dari acara yang dipilih oleh pengguna di daftar acara sedangkan menu utama dipakai untuk kembali ke menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.36: Background Mal KTC Indonesia Eropa Utama Asia Snack & Bakery Minuman
Restoran
denah DaftarRestoran Image Restoran
Letak Restoran Keterangan Restoran Dimana saya Nama Restoran Menu Restoran
Gambar 3.36 Rancangan Layar Menu Acara
3.7.3.6 Rancangan Layar Menu Hiburan
Layar Menu Hiburan menampilkan informasi mengenai hiburan yaitu, daftar hiburan yang dapat dilihat, denah, image hiburan tersebut, letak atau alamat dari hiburan dan keterangannya serta ada menu utama untuk menuju ke menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.37:
Utama
Acara
Image Acara Tanggal
Mulai Daftar Acara Keterangan Acara Dimana saya Nama acara Tanggal Selesai Lokasi Menu Acara
Gambar 3.37 Rancangan Layar Menu Hiburan
3.7.3.7 Rancangan Layar Menu Fasilitas
Layar Menu fasilitas berisikan letak dari toilet, ATM, Kios Informasi dan lift yang ditampilkan di denah. Selain itu informasi tersebut juga dapat diakses dengan memilih berdasarkan per lantai. terdapat juga menu utama untuk menuju
Hiburan
Utama denah Daftar Hiburan Image Hiburan Letak Hiburan Keterangan Hiburan Dimana saya Nama Hiburan Menu Hiburanke layar menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.38:
Gambar 3.38 Rancangan Layar Menu Fasilitas
3.7.3.8 Rancangan Layar Menu Kios Berdasarkan Kategori
Layar Menu Kios Berdasarkan Kategori menampilkan opsi-opsi fungsi program yang dibagi berdasarkan
kategori-Utama
Fasilitas
Denah
Keterangan Fasilitas
Lantai Dasar Lantai 1 Lantai 2 Lantai3 Dimana saya
Lokasi Nama Fasilitas
Daftar Fasilitas
kategori yang ada serta menu utama untuk kembali ke menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.39:
Gambar 3.39 Rancangan Layar Menu Kios Berdasarkan Kategori
3.7.3.9 Rancangan Layar Menu Kios Berdasarkan Lantai Background Mal KTC
Pakaian Pria & Wanita Pakaian Pria
Menu Utama
Pakaian Wanita Perlengkapan Bayi & Anak
Parfum, Sepatu & Tas
Kios
denah
Kios berdasarkan Kategori
Aksesoris, Perhiasan & Kacamata Kesehatan & Kecantikan Buku, Musik & Olah Raga
Furnitur, perkakas & Alat Rumah Tangga Elektronik & Mainan
Bank & Money Changer Lain-lain Kembali Dimana saya Daftar Kios Image Kios Letak Kios Keterangan Kios Nama Kios Menu Kios
Layar Menu Kios Berdasarkan Lantai menampilkan opsi-opsi fungsi program yang dibagi berdasarkan per lantai. serta menu utama untuk kembali ke menu utama. Untuk rancangan layar dapat dilihat pada Gambar 3.40:
Gambar 3.40 Rancangan Layar Menu Kios Berdasarkan Lantai
3.7.3.10 Rancangan Layar Authentifikasi Password Pemeliharaan Layar Authentifikasi Password Pemeliharaan merupakan suatu sistem keamanan dengan menggunakan password (kata
Background Mal KTC
Kios
denah Lantai Dasar Lantai 1 Lantai 2 Lantai 3 Menu Utama Kembali Daftar Kios Image Kios Letak Kios Keterangan Kios Nama KiosKios berdasarkan Lantai
Dimana saya
Menu Kios
kunci) sehingga program aplikasi pemeliharaan ini hanya dapat dimasuki oleh yang berwenang, dalam hal ini adalah administrator. Untuk rancangan layar dapat dilihat pada Gambar 3.41:
Gambar 3.41 Rancangan Layar Authentifikasi Password Pemeliharaan
3.7.3.11 Rancangan Layar Utama Pemeliharaan
Layar Utama Pemeliharaan ini merupakan suatu aplikasi yang berbeda dari program yang utama. Layar utama ini merupakan suatu gerbang utama yang hanya dapat diakses oleh bagian administrasi / administrator dan berisi menu untuk shortcut ke dalam menu yang lainnya. Untuk rancangan layar dapat dilihat pada Gambar 3.42:
Login Password
OK Exit
Gambar 3.42 Rancangan Layar Utama Pemeliharaan
3.7.3.12 Rancangan Layar Informasi Mal
Layar Informasi Mal ini ditampilkan ketika administrator memilih Menu -> Master -> Informasi Mal. Layar ini digunakan untuk melakukan perubahan pada file-file MSProfile yang terdapat di dalam database. Dengan layar ini kita dapat merubah data mal yang hanya digunakan sebagai keterangan mal saja Menu Utama
Image Mal KTC
User Name Tanggal dan Waktu
saja. Untuk rancangan layar Informasi Mal dapat dilihat pada Gambar 3.43:
Gambar 3.43 Rancangan Layar Informasi Mal
3.7.3.13 Rancangan Layar Master Kios
Layar Master Kios ditampilkan ketika administrator memilih Menu -> Master -> Kios. Layar ini digunakan untuk melakukan perubahan pada file-file MSKios yang terdapat di dalam database. Dengan layar ini kita dapat menambah, merubah, menghapus bahkan mencari data-data kios yang akan
State Navigator Database
digunakan pada program utama. Untuk rancangan layar Master Kios dapat dilihat pada Gambar 3.44:
Gambar 3.44 Rancangan Layar Master Kios
3.7.3.14 Rancangan Layar Master Restoran
Layar Master Restoran ditampilkan ketika administrator memilih Menu -> Master -> Restoran. Layar ini digunakan
Image denah Record – record Database
Navigator Database State Record No
Data-Data Kios Pada Mal KTC
Navigator Record
untuk melakukan perubahan pada file-file MSRestoran yang terdapat di dalam database. Dengan layar ini kita dapat menambah, merubah, menghapus bahkan mencari data-data Restoran yang akan digunakan pada program utama. Untuk rancangan layar Master Restoran dapat dilihat pada Gambar 3.45:
Gambar 3.45 Rancangan Layar Master Restoran
3.7.3.15 Rancangan Layar Master Hiburan
Layar Master Hiburan ditampilkan ketika administrator memilih Menu -> Master -> Hiburan. Layar ini digunakan untuk melakukan perubahan pada file-file MSHiburan yang terdapat di dalam database. Dengan layar ini kita dapat menambah,
Image denah Record – record Database
Navigator Database State Record No
Data-Data Restoran Pada Mal KTC
Navigator Record
merubah, menghapus bahkan mencari data-data Hiburan yang akan digunakan pada program utama. Untuk rancangan layar Master Hiburan dapat dilihat pada Gambar 3.46:
Gambar 3.46 Rancangan Layar Master Hiburan
3.7.3.16 Rancangan Layar Master Acara
Layar Master Acara ditampilkan ketika administrator memilih Menu -> Master -> Acara. Layar ini digunakan untuk melakukan perubahan pada file-file MSAcara yang terdapat di
Image Peta Record – record Database
Navigator Database State Record No
Data-Data Hiburan Pada Mal KTC
Navigator Record
dalam database. Dengan layar ini kita dapat menambah, merubah, menghapus bahkan mencari data-data acara yang akan digunakan pada program utama. Untuk rancangan layar Master Acara dapat dilihat pada Gambar 3.47:
Gambar 3.47 Rancangan Layar Master Acara
3.7.3.17 Rancangan Layar Master Fasilitas
Layar Master Fasilitas ditampilkan ketika administrator memilih Menu -> Master -> Fasilitas. Layar ini digunakan untuk melakukan perubahan pada file-file MSFasilitas yang
Image denah Record – record Database
Navigator Database State Record No
Data-Data Acara Pada Mal KTC
Navigator Record
terdapat di dalam database. Dengan layar ini kita dapat menambah, merubah, menghapus bahkan mencari data-data Fasilitas yang akan digunakan pada program utama. Untuk rancangan layar Master Fasilitas dapat dilihat pada Gambar 3.48:
Gambar 3.48 Rancangan Layar Master Fasilitas
3.7.3.18 Rancangan Layar Master Lokasi Kios Informasi
Layar Master Lokasi Kios Informasi ditampilkan ketika administrator memilih Menu -> Master -> Lokasi Kios Informasi. Layar ini digunakan untuk melakukan perubahan pada file-file MSLokasiKiosInformasi yang terdapat di dalam
Image denah Record – record Database
Navigator Database State Record No
Data-Data Fasilitas Pada Mal KTC
Navigator Record
database. Dengan layar ini kita dapat menambah, merubah, menghapus bahkan mencari data-data Lokasi Kios Informasi yang akan digunakan pada program utama. Untuk rancangan layar Master Lokasi Kios Informasi dapat dilihat pada Gambar 3.49:
Gambar 3.49 Rancangan Layar Master Lokasi Kios Informasi
3.7.3.19 Rancangan Layar Tambah User
Layar Tambah User ditampilkan ketika administrator memilih Menu -> Master -> Tambah User. Layar ini digunakan untuk melakukan penambahan user pada file-file MSUsers yang terdapat di dalam database. Dengan layar ini kita dapat
Image Peta Record – record Database
Navigator Database State Record No
Data-Data Lokasi Kios Informasi Pada Mal KTC
Navigator Record
Nama User Password Lama Password Baru
Konfirmasi Password Baru
menambah user untuk dapat mengakses ke dalam program pemeliharaan ini. Dapat dilihat pada Gambar 3.50:
Gambar 3.50 Rancangan Layar Tambah User 3.7.3.20 Rancangan Layar Ganti Password
Layar Ganti Password ditampilkan ketika admin memilih Menu -> Master -> Ganti Password. Layar ini digunakan untuk melakukan perubahan password pada file-file MSUsers yang terdapat di dalam database. Dengan layar ini kita dapat mengubah password dari user yang sedang aktif untuk factor keamanan. Untuk rancangan layar Ganti Password dapat dilihat pada Gambar 3.51: Nama User Password Tambah Batal Ubah Batal
Gambar 3.51 Rancangan Layar Ganti Password
3.7.4 Perancangan Database
Dalam merancang dan membuat kios informasi ini, penulis melakukan perancangan database, sehinggan program yang dihasilkan memiliki suatu system pengolahan database yang terdistribusi dengan baik. Berikut ini adalah konsep kios informasi berbasiskan multimedia di Mal KTC :
1. Tabel MSKios
Tabel MSKios: ( [@ID_Kios], Nama_Kios, Kategori, Lantai, Lokasi, Keterangan, Lok_Image, Posisi_X, Posisi_Y)
Primary Key: [ID_Kios]
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.6 Tabel MSKios
Nama Field Tipe Data Ukuran Field Keterangan
ID_Kios Text 25 Primary Key dari MSKios
Nama_Kios Text 50 Nama dari Kios
Kategori Text 50 Kategori dari Kios
Lantai Text 5 Lantai dari Kios
Keterangan Text 255 Keterangan dari Kios
Lok_Image Text 50 Lokasi file dari image Kios pada Hardisk Komputer Server
Posisi_X Number Integer Posisi koordinat X Lokasi Kios pada denah
Posisi_Y Number Integer Posisi koordinat Y Lokasi Kios pada denah
2. Tabel MSRestoran
Tabel MSRestoran: ([@ID_Restoran], Nama_Restoran, Kategori, Lantai, Lokasi, Keterangan, Lok_Image, Posisi_X, Posisi_Y)
Primary Key: [ID_Restoran]
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.7 Tabel MSRestoran
Nama Field Tipe Data Ukuran Field Keterangan
ID_Restoran Text 25 Primary Key dari MSRestoran Nama_Restoran Text 50 Nama dari Restoran
Kategori Text 50 Kategori dari Restoran
Lantai Text 5 Lantai dari Restoran
Keterangan Text 255 Keterangan dari Restoran
Lok_Image Text 50 Lokasi file dari image Restoran pada Hardisk Komputer Server Posisi_X Number Integer Posisi koordinat X Lokasi
Restoran pada denah
Posisi_Y Number Integer Posisi koordinat Y Lokasi Restoran pada denah
3. Tabel MSHiburan
Tabel MSHiburan: ([@ID_Hiburan], Nama_Hiburan, Lantai, Lokasi, Keterangan, Lok_Image, Posisi_X, Posisi_Y) Primary Key: [ID_Hiburan]
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.8 Tabel MSHiburan
Nama Field Tipe Data Ukuran Field Keterangan
ID_Hiburan Text 25 Primary Key dari MSHiburan Nama_Hiburan Text 50 Nama dari Hiburan
Lantai Text 5 Lantai dari Hiburan
Lokasi Text 50 Lokasi dari Hiburan
Lok_Image Text 50 Lokasi file dari image Hiburan pada Hardisk Komputer Server Posisi_X Number Integer Posisi koordinat X Lokasi
Hiburan pada denah
Posisi_Y Number Integer Posisi koordinat Y Lokasi Hiburan pada denah
4. Tabel MSAcara
Tabel MSAcara: ([@ID_Acara], Nama_Acara, Tgl_Mulai, Tgl_Berakhir, Lantai, Lokasi, Keterangan, Lok_Image,
Posisi_X, Posisi_Y)
Primary Key: [ID_Acara]
Tabel ini memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya. Tabel 3.9 Tabel MSAcara
Nama Field Tipe Data Ukuran Field Keterangan
ID_Acara Text 25 Primary Key dari MSAcara
Nama_Acara Text 50 Nama dari Acara
Tgl_Mulai Date/Time Now dd/mm/yyyy Tanggal dimulainya Acara Tgl_Berakhir Date/Time Now dd/mm/yyyy Tanggal berakhirnya Acara
Lokasi Text 50 Lokasi dari Acara Keterangan Text 255 Keterangan dari Acara
Lok_Image Text 50 Lokasi file dari image Acara pada Hardisk Komputer Server Posisi_X Number Integer Posisi koordinat X Lokasi Acara
pada denah
Posisi_Y Number Integer Posisi koordinat Y Lokasi Acara pada denah
5. Tabel MSFasilitas
Tabel MSFasilitas: ([@ID_Fasilitas], Nama_Fasilitas, Lantai, Lokasi, Keterangan, Posisi_X, Posisi_Y)
Primary Key: [ID_Fasilitas]
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.10 Tabel MSFasilitas
Nama Field Tipe Data Ukuran Field Keterangan
ID_Fasilitas Text 25 Primary Key dari MSFasilitas Nama_Fasilitas Text 50 Nama dari Fasilitas
Lantai Text 5 Lantai dari Fasilitas Lokasi Text 50 Lokasi dari Fasilitas Keterangan Text 255 Keterangan dari Fasilitas
pada Hardisk Komputer Server Posisi_X Number Integer Posisi koordinat X Lokasi
Fasilitas pada denah
Posisi_Y Number Integer Posisi koordinat Y Lokasi Fasilitas pada denah
6. Tabel MSLokasiKiosInformasi
Tabel MSLokasiKiosInformasi: ([@ID_Komputer], Tgl_Pasang, Lantai, Lok_Kios, Keterangan, Posisi_X, Posisi_Y) Primary Key: [ID_ Komputer]
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.11 Tabel MSLokasiKiosInformasi
Nama Field Tipe Data Ukuran Field Keterangan
ID_ Komputer Text 25 Primary Key dari
MSLokasiKiosInformasi Tgl_Pasang Date/Time Now
dd/mm/yyyy
Tanggal Pasang Kios Informasi pada Mal KTC
Lantai Text 5 Lantai dari Kios Informasi Lok_Kios Text 50 Lokasi dari Kios Informasi Keterangan Text 255 Keterangan dari Kios Informasi Posisi_X Number Integer Posisi koordinat X Lokasi Kios
Informasi pada denah
Posisi_Y Number Integer Posisi koordinat Y Lokasi Kios Informasi pada denah
7. Tabel MSUsers
Tabel MSUsers: ([@User], Password) Primary Key: [User]
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.12 Tabel MSUsers
Nama Field Tipe Data Ukuran Field Keterangan
User Text 20 Primary Key dari MSUsers
Password Text 20 Kata kunci(Password) dari setiap user
8. Tabel MSLantai
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.13 Tabel MSLantai
Nama Field Tipe Data Ukuran Field Keterangan
Tingkat Text 5 Tingkatan Tiap Lantai
Lok_File Text 50 Lokasi file image lantai pada komputer
9. Tabel MSProfile
Tabel MSProfile: (Nama_Perusahaan, Alamat1, Alamat2, Kota, KodePos, Telepon, Fax, Email)
Tabel ini sudah memenuhi bentuk Normal Pertama, Normal Kedua dan Normal Ketiga, karena tidak adanya Repeating Group, Ketergantungan Parsial dan Ketergantungan Transitif antar tiap-tiap fieldnya.
Tabel 3.14 Tabel MSProfile
Nama Field Tipe Data Ukuran Field
Keterangan
Nama_Perusahaan Text 50 Nama Perusahaan penerapan kios informasi
Alamat1 Text 50 Alamat pertama perusahaan Alamat2 Text 50 Alamat kedua perusahaan (jika
Kota Text 20 Kota Perusahaan
KodePos Text 10 Kode Pos Perusahaan
Telepon Text 15 Telepon Perusahaan
Fax Text 15 Fax Perusahaan
Email Text 25 Email Perusahaan
MsLantai MsKios MsRestoran MsAcara MsFasilitas MsHiburan ID_Kios Nama_Kios Kategori Lantai Lokasi Keterangan Lok_Image Posisi_X Posisi_Y ID_Restoran Nama_Restoran Kategori Lantai Lokasi Keterangan Lok_Image Posisi_X Posisi_Y ID_Hiburan Nama_Hiburan Lantai Lokasi Keterangan Lok_Image Posisi_X Posisi_Y ID_Fasilitas Nama_Fasilitas Lantai Lokasi Keterangan Lok_Image Posisi_X Posisi_Y ID_Acara Nama Acara Tgl_Mulai Tgl_Berakhir Lantai Lokasi Keterangan Lok_Image Posisi_X Posisi_Y Tingkat Lok_File MsLokasiKios Informasi ID_Komputer Tgl_Pasang Lantai Lok_Kios Keterangan Posisi_X Posisi_Y
*..*
*..*
1..1
1..1
1..1
1..1
1..1
*..1
1..*
1..*
1..*
*..1
3.7.6 Spesifikasi ProsesDi dalam spesifikasi proses dijelaskan mengenai proses-proses yang terjadi di dalam program. Spesifikasi proses dari program Sistem Kios Informasi berbasis multimedia adalah sebagai berikut :
a. Spesifikasi Proses Layar Penempatan Kios Informasi
Modul Form_Load
Atur ukuran dan posisi form tepat di tengah-tengah layar komputer
END
b. Spesifikasi Proses Layar Pembuka Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form Tampilkan movie obyek Flash Welcome.Swf
END
Modul Tekan_Logo
IF Logo Mal KTC ditekan THEN
Unload Layar Pembuka
Tampilkan Layar Menu Utama
END IF
END
c. Spesifikasi Proses Layar Menu Utama Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form
Tampilkan movie obyek Flash MenuUtama.Swf Buat koneksi ke database MalKTC.mdb
END
Modul Pilih_Menu
SELECT CASE Menu
CASE “ShowKios”
Tampilkan Layar Menu Kios
Tampilkan movie obyek Flash MenuKios.Swf
CASE “ShowRestoran”
Tampilkan Layar Menu Restoran
Tampilkan movie obyek Flash MenuRestoran.Swf
CASE “ShowAcara”
Tampilkan Layar Menu Acara
Tampilkan movie obyek Flash MenuAcara.Swf
CASE “ShowHiburan”
Tampilkan Layar Menu Hiburan
Tampilkan movie obyek Flash MenuHiburan.Swf
CASE “ShowFasilitas”
Tampilkan Layar Menu Fasilitas
Tampilkan movie obyek Flash MenuFasilitas.Swf
CASE “ShowProfil”
Tampilkan movie obyek Flash MenuProfil.Swf
CASE “ShowPetunjuk”
END SELECT END
Modul Layar_Pengaman
IF tidak ada penekanan tombol selama 55 detik THEN Unload Layar Menu Utama
Tampilkan Layar Pembuka
Tampilkan movie obyek Flash Welcome.Swf
END IF
END
d. Spesifikasi Proses Layar Menu Kios Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form Tampilkan movie obyek Flash MenuKios.Swf
Buka tabel MSKios Buka tabel MSLantai END
Modul Pilih_Menu
SELECT CASE Menu_Kios
CASE “ShowKategori”
Tampilkan Layar Menu Kios Berdasarkan Kategori
CASE “ShowLantai”
Tampilkan Layar Menu Kios Berdasarkan Lantai
Unload Layar Menu Kios
Tampilkan Layar Menu Utama
Tampilkan movie obyek Flash MenuUtama.Swf
END SELECT
END
Modul Layar_Pengaman
IF tidak ada penekanan tombol selama 55 detik THEN Unload Layar Menu Kios
Tampilkan Layar Pembuka
Tampilkan movie obyek Flash Welcome.Swf
END IF
END
Modul Form_Unload
Tutup tabel MSLantai Tutup tabel MSKios END
e. Spesifikasi Proses Layar Menu Restoran Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form Tampilkan movie obyek Flash Menu Restoran.Swf
Buka tabel MSRestoran Buka tabel MSLantai END
Modul Pilih_Menu
SELECT CASE Menu_ Restoran
CASE “ShowIndonesia”
Tampilkan Layar Menu Restoran berdasarkan
makanan Indonesia
Tampilkan data restoran
CASE “ShowEropa”
Tampilkan Layar Menu Restoran berdasarkan
makanan Eropa
Tampilkan data restoran
CASE “ShowAsia”
Tampilkan Layar Menu Restoran berdasarkan
makanan Asia
Tampilkan data restoran
CASE “ShowSnack&Bakery”
Tampilkan Layar Menu Restoran berdasarkan
makanan Snack&Bakery
Tampilkan data restoran
CASE “ShowMinuman”
Tampilkan Layar Menu Restoran berdasarkan
minuman
Tampilkan data restoran
CASE “ShowMenuUtama”
Tampilkan Layar Menu Utama
Tampilkan movie obyek Flash MenuUtama.Swf
END SELECT
END
Modul Layar_Pengaman
IF tidak ada penekanan tombol selama 55 detik THEN Unload Layar Menu Restoran
Tampilkan Layar Pembuka
Tampilkan movie obyek Flash Welcome.Swf
END IF
END
Modul Form_Unload
Tutup tabel MSLantai
Tutup tabel MSRestoran
END
f. Spesifikasi Proses Layar Menu Acara Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form Tampilkan movie obyek Flash Menu Acara.Swf
Buka tabel MSAcara Buka tabel MSLantai Tampilkan data acara END
Modul Pilih_Menu
SELECT CASE Menu_ Acara
CASE “ShowMenuUtama”
Unload Layar Menu Acara
Tampilkan Layar Menu Utama
Tampilkan movie obyek Flash MenuUtama.Swf
END SELECT
END
Modul Layar_Pengaman
IF tidak ada penekanan tombol selama 55 detik THEN Unload Layar Menu Acara
Tampilkan Layar Pembuka
Tampilkan movie obyek Flash Welcome.Swf
END IF
END
Modul Form_Unload
Tutup tabel MSLantai
Tutup tabel MSAcara
END
g. Spesifikasi Proses Layar Menu Hiburan Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form Tampilkan movie obyek Flash Menu Hiburan.Swf
Buka tabel MSHiburan Buka tabel MSLantai Tampilkan data hiburan END
Modul Pilih_Menu
SELECT CASE Menu_Hiburan
CASE “ShowMenuUtama”
Unload Layar Menu Hiburan
Tampilkan Layar Menu Utama
Tampilkan movie obyek Flash MenuUtama.Swf
END SELECT
END
Modul Layar_Pengaman
IF tidak ada penekanan tombol selama 55 detik THEN Unload Layar Menu Hiburan
Tampilkan Layar Pembuka
Tampilkan movie obyek Flash Welcome.Swf
END IF
END
h. Spesifikasi Proses Layar Menu Fasilitas Modul Form_Load
Atur ukuran dan posisi form sesuai dengan besar layar komputer Atur ukuran dan posisi movie Flash agar sama dengan layar form Tampilkan movie obyek Flash Menu Fasilitas.Swf
Buka tabel MSFasilitas Buka tabel MSLantai END
Modul Pilih_Menu
SELECT CASE Menu_Fasilitas
CASE “ShowLantaiDasar”
Tampilkan daftar posisi dan lokasi Fasilitas di
lantai Dasar
CASE “ShowLantai1”
Tampilkan daftar posisi dan lokasi Fasilitas di
lantai 1
CASE “ShowLantai2”
Tampilkan daftar posisi dan lokasi Fasilitas di
lantai 2
CASE “ShowLantai3”
Tampilkan daftar posisi dan lokasi Fasilitas di
lantai 3
CASE “ShowMenuUtama”
Unload Layar Menu Fasilitas
Tampilkan Layar Menu Utama
Tampilkan movie obyek Flash MenuUtama.Swf
END SELECT
