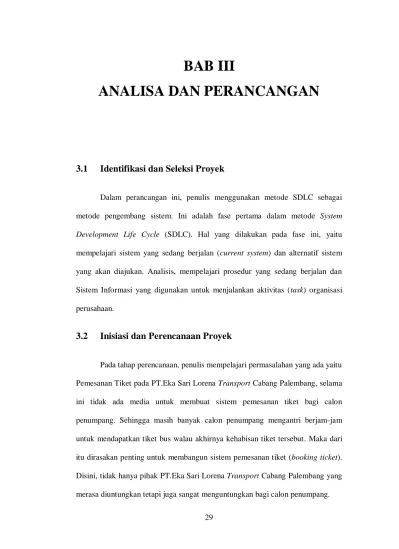

ANALISA DAN PERANCANGAN
3.1
Identifikasi dan Seleksi Proyek
Dalam perancangan ini, penulis menggunakan metode SDLC sebagai metode pengembang sistem. Ini adalah fase pertama dalam metode System
Development Life Cycle (SDLC). Hal yang dilakukan pada fase ini, yaitu
mempelajari sistem yang sedang berjalan (current system) dan alternatif sistem yang akan diajukan. Analisis, mempelajari prosedur yang sedang berjalan dan Sistem Informasi yang digunakan untuk menjalankan aktivitas (task) organisasi perusahaan.
3.2
Inisiasi dan Perencanaan Proyek
Pada tahap perencanaan, penulis mempelajari permasalahan yang ada yaitu Pemesanan Tiket pada PT.Eka Sari Lorena Transport Cabang Palembang, selama ini tidak ada media untuk membuat sistem pemesanan tiket bagi calon penumpang. Sehingga masih banyak calon penumpang mengantri berjam-jam untuk mendapatkan tiket bus walau akhirnya kehabisan tiket tersebut. Maka dari itu dirasakan penting untuk membangun sistem pemesanan tiket (booking ticket). Disini, tidak hanya pihak PT.Eka Sari Lorena Transport Cabang Palembang yang merasa diuntungkan tetapi juga sangat menguntungkan bagi calon penumpang.
3.3
Analisis
Pada tahap analisis, penulis akan menganalisis permasalahan secara lebih mendalam dengan menganalisis kebutuhan perangkat.
3.3.1 Analisis Sistem yang Sedang Berjalan
Dalam melakukan pemesanan tiket pada PT.Eka Sari Lorena Transport Cabang Palembang selama ini tidak ada media untuk membuat sistem pemesanan tiket. Sehingga calon penumpang datang langsung ke loket penjualan tiket tersebut namun hal ini dapat menyita waktu dan biaya serta dapat mengurangi kepuasan calon penumpang. Selain itu, untuk meningkatkan pelayanan pada calon penumpang dirasakan penting untuk membangun sistem pemesanan tiket (booking
ticket). Disini, tidak hanya pihak PT.Eka Sari Lorena Transport Cabang
Palembang yang merasa diuntungkan dalam hal peningkatan pelayanan teknologi, tetapi juga sangat menguntungkan bagi calon penumpang yang bisa melakukan pemesanan tiket.
3.3.2 Analisis Sistem yang Akan Diajukan
Sebagai upaya memaksimalkan pelayanan jasa kepada calon penumpang, maka diajukanlah pembangunan suatu Wireless Application Protocol (WAP) yang nantinya diharapkan dapat memberikan informasi yang up to date dari PT. Eka Sari Lorena Transport Cabang Palembang dan menjadi media promosi yang baik bagi PT. Eka Sari Lorena Transport Cabang Palembang itu sendiri. Serta dibuatnya sebuah pemesanan tiket melalui handphone sehingga calon penumpang tidak perlu lagi datang ke loket penjualan tiket.
3.3.3 Analisis Kebutuhan Perangkat
Tahap analisis kebutuhan perangkat adalah tahapan pengumpulan kebutuhan-kebutuhan dari semua elemen sistem perangkat yang akan di bangun. Pada tahap ini di bentuk spesifikasi kebutuhan perangkat, fungsi perangkat sistem, performansi (unjuk kerja) sistem perangkat yang akan di buat. Adapun perangkat keras dan perangkat lunak yang dibutuhkan antara lain:
1. Perangkat Keras (Hardware)
Perangkat keras (Hardware) yang dibutuhkan untuk dapat menjalankan perangkat lunak (software) yaitu :
a. Laptop Acer ”Intel Pentium Processor T4400”(2.2 GHz, 800 MHz FSB) b. Mouse
c. Harddisk (160 Gb), RAM (2 Gb) d. Printer (Canon IP 2770).
2. Perangkat Lunak (Software)
Perangkat lunak (Software) yang dibutuhkan untuk mengembangkan perangkat lunak dan pembuatan skripsi ini adalah sebagai berikut :
a. Window 7, sebagai sistem operasi.
b. Microsoft office 2003, sebagai aplikasi pengolahan data untuk penulisan skripsi.
c. Namo Web Editor 6, sebagai aplikasi pembuatan halaman website dengan bahasa pemrograman PHP (Hypertext preprocessor).
d. XAMPP-win32-1.6.6 Apache dan MySQL sebagai web server local e. Simulator & Emulator WAP Versi 1.0
3.4
Desain
3.4.1 Desain Perancangan
Berdasarkan analisa dari sistem yang ada, maka diusulkan suatu program Sistem Informasi Pemesanan Tiket Berbasis Wireless Application Protocol (WAP) Pada PT.Eka Sari Lorena Transport Cabang Palembang, sehingga membantu pelaksanaan dalam jalannya sistem informasi pemesanan tiket. Pada proses perancangan sistem yang akan dibangun, dibuat dengan menggunakan beberapa bentuk rancangan yaitu Data Flow Diagram (DFD), Entity Relationship
Diagram (ERD), desain tabel, desain input dan desain output.
3.4.2 Desain Rancangan Sistem
Pada perancangan sistem yang akan dibangun, dibuat dengan menggunakan metode pengembangan daur hidup (Systems Development Life
Cycle) yang terdiri dari beberapa tahapan yaitu perencanaan, analisis,
perancangan, penerapan, evaluasi dan implementasi.
3.4.2.1 Data Flow Diagram (DFD)
Dari penjelasan diatas, secara garis besar sistem dapat dijelaskan seperti
Data Flow Diagram Sistem Informasi Pemesanan Tiket Berbasis Wireless
P PEMESANAN TIKET P PENDATAAN BUS P PEMBELIAN TIKET P PEMBUATAN LAPORAN PENUMPANG STAFF OPERASI PIMPINAN PENUMPANG TIKET BUS LAP PENUMPANG LAP TIKET TIKET NO IDENTITAS NO BUS NO IDENTITAS NO BUS KD TIKET
DATA PENUMPANG NO IDENTITAS
DATA BUS NO BUS LAP BUS KD TIKET SI PEMESANAN TIKET PENUMPANG STAFF OPERASI DATA BUS DATA PENUMPANG TIKET PIMPINAN LAP BUS
LAP PENUMPANG LAP TIKET
1. Diagram Konteks
Gambar 3.1. Diagram Konteks 2. Data Flow Diagram Level 0
PENUMPANG No_Identitas No_Identitas Mendapat BANGKU Nama Nama Alamat_Lengkap Alamat_Lengkap Telp Telp Memiliki BUS No_Bangku No_Bangku No_Bus No_Bus Keterangan Keterangan No No No_Bus No_Bus No_Polisi No_Polisi Jenis_Kendaraan Jenis_Kendaraan Trayek Trayek Merk_Kendaraan Merk_Kendaraan Kelas Kelas Harga_Tiket Harga_Tiket Jumlah_Bangku Jumlah_Bangku JADWAL KEBERANGKATAN Tgl_Berangkat Tgl_Berangkat Jam_Berangkat Jam_Berangkat No_Bus No_Bus Id_Sopir Id_Sopir Trayek Trayek No No Melakukan PEMBAYARAN Tgl_Bayar Tgl_Bayar No_Bayar No_Bayar No_Pesan No_Pesan No_Bangku No_Bangku No No Harga_Tiket Harga_Tiket
3.4.2.2 Entity Relationship Diagram (ERD)
Entity Relationship Diagram (ERD) merupakan suatu model jaringan yang
menggunakan susunan data yang disimpan dalam sistem secara abstrak. Dalam rancangan ini, penulis menggambarkan ERD adalah sebagai berikut :
Gambar 3.3. Entity Relationship Diagram (ERD)
3.4.3 Desain Rancangan Basis Data
Database atau basis data merupakan sistem yang terdiri atas kumpulan file
komputer yang memungkinkan untuk mengakses dan memanipulasi file-file (tabel-tabel) tersebut. Pada Sistem Informasi Pemesanan Tiket berbasis Wireless
Application Protocol (WAP) ini terdapat 8 tabel, diantaranya adalah:
1. Tabel Bangku
Table bangku ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data bangku. Adapun field-field yang dirancang adalah field No_Bus bertipe varchar dengan panjang 5 (lima) karakter, field No_Bangku bertipe integer dengan panjang 2 (dua) karakter, field Keterangan bertipe integer dengan panjang 1 (satu) karakter, dan Field No bertipe Integer dengan panjang 5 (lima) karakter.
Tabel 3.1 Rancangan Tabel Bangku
Field Type Size Description
No_Bus Varchar 5 Nomor Bus
No_Bangku Int 2 Nomor Bangku
Keterangan Int 1 Keterangan
No Int 5 Nomor
2. Tabel Bus
Tabel bus ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data bus. Adapun field-field yang dirancang adalah field No_Bus bertipe varchar dengan panjang 5 (lima) karakter, field No_Polisi bertipe varchar dengan panjang 10 (sepuluh) karakter, field Jenis_Kendaraan bertipe varchar dengan panjang 25 (dua puluh lima) karakter, field Merk_Kendaraan bertipe varchar dengan panjang 25 (dua puluh lima) karakter, field Jumlah_Bangku bertipe integer dengan panjang 2 (dua) karakter, field trayek bertipe varchar dengan panjang 25 (dua puluh lima) karakter, field
kelas bertipe varchar dengan panjang 10 (sepuluh) karakter, dan field Harga_Tiket bertipe double.
Tabel 3.2 Rancangan Tabel Bus
Field Type Size Description
No_Bus Varchar 5 Nomor Bus
No_Polisi Varchar 10 Nomor Polisi
Jenis_Kendaraan Varchar 25 Jenis Kendaraan
Merk_Kendaraan Varchar 25 Merk Kendaraan
Jumlah_Bangku Int 2 Jumlah Bangku
Trayek Varchar 25 Trayek
Kelas Varchar 10 Kelas
Harga_Tiket Double Harga Tiket
3. Tabel Jadwal Keberangkatan
Tabel jadwal keberangkatan ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data Jadwal_Keberangkatan. Adapun field-field yang dirancang adalah field Tgl_Berangkat bertipe date, field Jam_Berangkat bertipe time, field No_Bus bertipe varchar dengan panjang 5 (lima) karakter, field Id_Sopir bertipe varchar dengan panjang 5 (lima) karakter, field trayek bertipe varchar dengan panjang 25 (dua puluh lima) karakter, dan field No bertipe integer dengan panjang 5 (lima) karakter.
Tabel 3.3 Rancangan Tabel Jadwal Keberangkatan
Field Type Size Description
Tgl_Berangkat Date Tanggal Berangkat
Jam_Berangkat Time Jam Berangkat
No_Bus Varchar 5 Nomor Bus
Id_Sopir Varchar 5 Id Sopir
Trayek Varchar 25 Trayek
No Int 5 Nomor
4. Tabel Pembayaran
Tabel pembayaran ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data pembayaran. Adapun field-field yang
dirancang adalah field Tgl_Bayar bertipe date, field No_Bayar bertipe integer dengan panjang 5 (lima) karakter, field No_Pesan bertipe integer dengan panjang 5 (lima) karakter, field No_Bangku bertipe Integer dengan panjang 2 (dua) karakter, field No bertipe Integer dengan panjang 5 (lima) karakter, dan field Harga_Tiket bertipe double.
Tabel 3.4 Rancangan Tabel Pembayaran
Field Type Size Description
Tgl_Bayar Date Tanggal Bayar
No_Bayar Int 5 Nomor Bayar
No_Pesan Int 5 Nomor Pesan
No_Bangku Int 2 Nomor Bangku
No Int 5 Nomor
Harga_Tiket Double Harga Tiket
5. Tabel Penumpang
Tabel penumpang ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data penumpang. Adapun field-field yang dirancang adalah field No_Identitas bertipe varchar dengan panjang 15 (lima belas) karakter, field Nama bertipe varchar dengan panjang 25 (dua puluh lima) karakter, field Alamat_Lengkap bertipe varchar dengan panjang 50 (lima puluh) karakter, dan Field Telp bertipe varchar dengan panjang 25 (dua puluh lima) karakter.
Tabel 3.5 Rancangan Tabel Penumpang
Field Type Size Description
No_Identitas Varchar 15 Identitas
Nama Varchar 25 Nama
Alamat_Lengkap Varchar 50 Alamat Lengkap
6. Tabel Pesanan
Tabel pesanan ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data pesanan. Adapun field-field yang dirancang adalah field Tgl_Pesan bertipe date, field No_Pesan bertipe Integer dengan panjang 5 (lima) karakter, field No_Identitas bertipe varchar dengan panjang 15 (lima belas) karakter, Field No bertipe Integer dengan panjang 5 (lima) karakter, field No_Bus bertipe varchar dengan panjang 5 (lima), field No_Bangku bertipe Integer dengan panjang 2 (dua), dan field Keterangan bertipe integer dengan panjang 2 (dua).
Tabel 3.6 Rancangan Tabel Pesanan
Field Type Size Description
Tgl_Pesan Date Tanggal Pesan
No_Pesan Int 5 Nomor Pesan
No_Identitas Varchar 15 Nomor Identitas
No Int 5 Nomor
No_Bus Varchar 5 Nomor Bus
No_Bangku Int 2 Nomor Bangku
Keterangan Int 1 Keterangan
7. Tabel Sopir
Tabel Sopir ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data sopir. Adapun field-field yang dirancang adalah field Id_Sopir bertipe varchar dengan panjang 5 (lima) karakter, field Nama_Sopir bertipe varchar dengan panjang 35 (tiga puluh lima) karakter, field Alamat bertipe varchar dengan panjang 50 (lima puluh) karakter, Field JK bertipe Integer dengan panjang 10 (sepuluh) karakter, field telp bertipe varchar dengan panjang 25 (dua puluh lima).
Tabel 3.7 Rancangan Tabel Sopir
Field Type Size Description
Id_Sopir Varchar 5 Id Sopir
Nama_Sopir Varchar 35 Nama Sopir
Alamat Varchar 50 Alamat
JK Varchar 10 Jenis Kelamin
Telp Varchar 25 Telepon
8. Tabel User
Tabel User ini, menjelaskan mengenai rancangan field-field yang akan digunakan untuk menyimpan data-data user Adapun field-field yang dirancang adalah field User_Id bertipe varchar dengan panjang 15 (lima belas) karakter, field Nama bertipe varchar dengan panjang 25 (dua puluh lima) karakter, field password bertipe integer dengan panjang 15 (lima belas) karakter, dan Field Bagian bertipe varchar dengan panjang 10 (sepuluh) karakter.
Tabel 3.8 Rancangan Tabel User
Field Type Size Description
User_Id Varchar 15 User Id
Nama Varchar 25 Nama
Password Varchar 15 Password
Bagian Varchar 10 Bagian
3.5
Implementasi
Tahap ini sistem yang telah diuji coba dan dinyatakan lolos dapat digunakan untuk memesan tiket melalui handphone pada PT.Eka Sari Lorena Transport Cabang Palembang kepada calon penumpang yang melakukan pemesanan tiket melalui
handphone.
3.6
Pemeliharaan
Pada tahapan ini sistem secara sistematis diperbaiki dan ditingkatkan Hasil dari tahapan ini versi baru dari perangkat lunak yang telah dibuat.
3.7
Rancangan Sturuktur Menu
Rancangan struktur menu merupakan rancangan tampilan dari sistem yang akan di kembangkan. Dari rancangan tampilan halaman pembukaan sampai rancangan halaman laporan.
3.7.1 Rancangan Halaman Index
Rancangan halaman ini merupakan halaman utama yang akan muncul pada saat masuk kehalaman website pertama kali, yang menyediakan beberapa menu-menu pilihan informasi yang disediakan di dalam website seperti : home,
profile, fasilitas, dan kontak kami.
TEKS
HEADER
Motto : Sabar, Sopan dan Senyum User Id Password Login
KONTAK KAMI FASILITAS
PROFILE
HOME
3.7.2 Rancangan Halaman Profil Perusahaan
Rancangan halaman profil merupakan halaman yang menampilkan profil perusahaan, pada halaman ini terdapat link profil perusahaan. Dimana konsumen bisa melihat profile perusahaan melalui website.
TEKS
HEADER
Motto : Sabar, Sopan dan Senyum User Id Password Login
KONTAK KAMI FASILITAS
PROFILE
HOME
Gambar 3.2 Rancangan Halaman Profil Prusahaan
3.7.3 Rancangan Halaman Fasilitas
Rancangan halaman Fasilitas merupakan halaman yang menampilkan fasilitas perusahaan, pada halaman ini terdapat link fasilitas perusahaan. Dimana konsumen bisa melihat Fasilitas perusahaan melalui website
TEKS
HEADER
Motto : Sabar, Sopan dan Senyum User Id Password Login
KONTAK KAMI
FASILITAS
PROFILE HOME
Gambar 3.3 Rancangan Halaman Fasilitas
3.7.4 Rancangan Halaman Kontak Kami
Rancangan halaman profil merupakan halaman yang menampilkan kontak kami, pada halaman ini terdapat link kontak kami. Dimana konsumen bisa melihat kontak kami melalui website sehingga konsumen bisa menghubungi kontak kami.
TEKS
HEADER
Motto : Sabar, Sopan dan Senyum User Id Password Login
KONTAK KAMI FASILITAS
PROFILE HOME
3.7.5 Rancangan Halaman Admin Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan ADMINISTRATOR
Gambar 3.5 Halaman Admin
3.7.6 Rancangan Halaman Data Sopir
Pada rancangan ini admin dapat menginput data Id Sopir, Nama sopir, Alamat, Jenis Kelamin, dan Telp dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan Biodata Sopir ID SOPIR : NAMA SOPIR : ALAMAT : JENIS KELAMIN : TELP : SIMPAN
Id_Sopir Nama Alamat Jenis Kelamin Telp
1 xxxx xxxxxxx xxxxxxxxxx xxx edit del 2 xxxx xxxxxxx xxxxxxxxxx xxx edit del 3 xxxx xxxxxxx xxxxxxxxxx xxx edit del
Gambar 3.6 Rancangan Halaman Data Sopir GAMBAR
BUS AKAP (ANTAR KOTA ANTAR PROVINSI)
3.7.7 Rancangan Halaman Data Bus
Pada rancangan ini admin dapat menginput No.Bus, No.Polisi, Jenis Kendaraan, Merk Kendaraan, Jumlah Bangku, Trayek, Kelas, dan harga tiket dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan Biodata Bus NO.BUS : NO.POLISI : JENIS KENDARAAN : MERK KENDARAAN : JUMLAH BANGKU : TRAYEK : KELAS : HARGA TIKET : SIMPAN No Bus No Polisi Jenis Kendaraan Merk Jumlah Bangku Trayek Harga Tiket Kelas xx xxx xxxxxx xxx xxxx xxxx xxx xxxxx edit del xx xxx xxxxxx xxx xxxx xxxx xxx xxxxx edit del xx xxx xxxxxx xxx xxxx xxxx xxx xxxxx edit del xx xxx xxxxxx xxx xxxx xxxx xxx xxxxx edit del
Gambar 3.7 Rancngan Halaman Data Bus 3.7.8 Rancangan Halaman Jadwal Keberangkatan
Pada rancangan ini admin dapat menginput Tgl Berangkat, Jam Berangkat, No.Bus, Kelas, Trayek dan sopir dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan Jadwal Keberangkatan TGL BERANGKAT : JAM BERANGAKAT : NO.BUS : KELAS : TRAYEK : SOPIR : SIMPAN
Tgl Berangkat Jam Berangkat No.Bus
xxxxxxx xxxxxxxxxx xxxxxxxxx del Gambar 3.8 Racangan Halaman Jadwal Keberangkatan
3.7.9 Rancangan Halaman Pembatalan Pemesanan
Pada rancangan ini admin bisa menghapus siapa saja calon penumpang yang membatalkan pesanannya dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan
PESANAN TIKET MELALUI WAP No.Identitas : xxxxxxxxxx Nama : xxxxxxxxxx Alamat : xxxxxxxxxx Telp : xxxxxxxxxx Tgl Pesan
Tujuan Kelas Harga Tiket Tgl Berangkat Jam Berangkat No Polisi No Bangku Batal xxxx xxxxx xxx xxxx xxxxxxx xxxxxxx xxxx xxxxxx x
Gambar 3.9 Rancangan Halaman Pembatalan Pemesanan
3.7.10 Rancangan Halaman Pembayaran Pemesanan
Rancangan halaman pembayaran pemesanan merupakan halaman yang menampilkan data pembayaran pemesanan dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan
DAFTAR PESANAN TIKET MELALUI WAP
No No.Identitas Nama Alamat Telp
1 xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx Pilih 2 xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx Pilih 3 xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx Pilih
Gambar 3.10 Rancangan Halaman Pembayaran Pemesanan
3.7.11 Rancangan Halaman WAP
Rancangan halaman WAP ini merupakan halaman utama yang akan muncul pada saat masuk kehalaman WAP pertama kali, yang menyediakan beberapa menu-menu pilihan informasi yang disediakan di dalam WAP seperti :
Home, Jadwal Keberangkatan, Tarif Tiket, Info Bangku Kosong dan Pesan Tiket.
☻ ♫ ☻ ♪ 1 2 abc def 3 mno 6 wxyz 9 # 5 jkl 8 tuv 0... 4 ghi 7 pqrs * Blueberry WAP LORENA Pilih Salah Satu Menu 1. Home
2. Jadwal Keberangkatan 3. Tarif Tiket
4. Info Bangku Kosong 5. Pesan Tiket
3.7.12 Rancangan Halaman Home
Rancangan halaman Home pada WAP ini merupakan halaman yang menampilkan sekilas informasi perusahaan, pada halaman ini terdapat link Home. Dimana konsumen bisa melihat Home melalui WAP
☻ ♫ ☻ ♪ 1 2 abc def 3 mno 6 wxyz 9 # 5 jkl 8 tuv 0... 4 ghi 7 pqrs * Blueberry ======WAP LORENA==== xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx
Gambar 3.12 Rancangan Halaman Home
3.7.13 Rancangan Halaman Jadwal Keberangkatan
Pada rancangan WAP ini calon penumpang dapat melihat No.Bus, Tgl Berangkat, Jam Berangkat, Tujuan Keberangkatan dan kelas yang sudah diinput admin melalui website dapat dilihat pada gambar berikut ini:
☻ ♫ ☻ ♪ 1 2 abc def 3 mno 6 wxyz 9 # 5 jkl 8 tuv 0... 4 ghi 7 pqrs * Blueberry ======INFO BUS===== :: Jadwal Bus :: xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx
Gambar 3.13 Rancangan Halaman Jadwal Keberangkatan
3.7.14 Rancangan Halaman Tarif Tiket
Pada rancangan WAP ini calon penumpang dapat melihat Kelas, Tarif Tiket dan Tujuan Keberangkatan.
☻ ♫ ☻ ♪ 1 2 abc def 3 mno 6 wxyz 9 # 5 jkl 8 tuv 0... 4 ghi 7 pqrs * Blueberry ===INFO TIKET=== :::Harga Tarif Tiket
xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx
3.7.15 Rancangan Halaman Info Bangku Kosong ☻ ♫ ☻ ♪ 1 2 abc def 3 mno 6 wxyz 9 # 5 jkl 8 tuv 0... 4 ghi 7 pqrs * Blueberry ==INFORMASI BANGKU== :: Bangku Kosong :: xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx
Gambar 3.15 Rancangan Halaman Info Bangku Kosong
3.7.16 Rancangan Halaman Pesan Tiket
☻ ♫ ☻ ♪ 1 2 abc def 3 mno 6 wxyz 9 # 5 jkl 8 tuv 0... 4 ghi 7 pqrs * Blueberry ==INFORMASI BANGKU== ::Isikan Data Anda ::
xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx
3.7.17 Rancangan Halaman Daftar Sopir
Pada rancangan ini adalah hasil atau output dari admin yang menginputkan data Id Sopir, Nama sopir, Alamat, Jenis Kelamin, dan Telp dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan
DAFTAR SOPIR BUS LORENA
Id_Sopir Nama Alamat Jenis Kelamin Telp
xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx
Gambar 3.17 Rancangan Halaman Daftar Sopir 3.7.18 Rancangan Halaman Daftar Bus
Pada rancangan ini adalah hasil atau output dari admin yang menginputkan data No.Bus, No.Polisi, Jenis Kendaraan, Merk, Jumlah Bangku, Trayek, Harga Tiket dan Kelas dapat dilihat pada gambar berikut ini:
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan
DAFTAR BUS LORENA
No.Bus No.Polisi Jenis Kendaraan Merk Jumlah Bangku Trayek Harga Tiket Kelas xxxxxx xxxxxx xxxxxx xxxxxx xx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xxxxxx xx xxxxxx xxxxxx xxxxxx
3.7.19 Rancangan Halaman Jadwal Keberangkatan
Pada rancangan ini adalah hasil atau output dari admin yang menginputkan data No.Bus, Tujuan, Jam Berangkat dan Harga Tiket dapat dilihat pada gambar berikut ini: Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan Jadwal Keberangkatan Tanggal Berangkat : xxxxxxxx
No.Bus Tujuan Jam
Berangkat Harga Tiket xxxxxxx xxxxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxx xxxxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxx xxxxxxxxxx xxxxxxxxxx xxxxxxxx
Gambar 3.19 Rancangan Halaman Jadwal Keberangkatan
3.7.20 Rancangan Halaman Pemesanan
Pada rancangan ini adalah hasil atau output dari calon penumpang yang menginputkan data melalui WAP dapat dilihat pada gambar berikut ini
Sopir Bus Jadwal Keberangkatan Pembatalan Pemesanan Pembayaran Pesanan Informasi Daftar Sopir Daftar Bus Jadwal Keberangkatan Pemesanan
Pesanan Tiket Melalui WAP
No.Identitas : xxxxxxxxxxxxxx Nama : xxxxxxxxxxxxxx Alamat : xxxxxxxxxxxxxx Telp : xxxxxxxxxxxxxx Tgl Pesan
Tujuan Kelas Harga
Tiket Berangkat Tgl Berangkat Jam No.Polisi No.Bangku
Xxxxxx xxxxxx xxxxxx xxxxxx xx xxxxxx xxxxxx xxxxxx Xxxxxx xxxxxx xxxxxx xxxxxx xx xxxxxx xxxxxx xxxxxx Xxxxxx xxxxxx xxxxxx xxxxxx xx xxxxxx xxxxxx xxxxxx
