RENCANA PERSIAPAN PEMBELAJARAN (RPP)
Diajukan untuk memenuhi salah satu tugas mata kuliah Media Pembelajaran yang dibimbing oleh Bapak Drs. Ganti Depari, ST.M.Pd
Oleh :
Hajah Ukhti Zumara 0905557
JURUSAN PENDIDIKAN TEKNIK ELEKTRO
FAKULTAS PENDIDIKAN TEKNOLOGI DAN KEJURUAN
UNIVERSITAS PENDIDIKAN INDONESIA
BANDUNG
2012
1 RENCANA PERSIAPAN PEMBELAJARAN
Nama Sekolah : SMK Negeri Jakarta Bidang Keahlian : Elektronika
Program Keahlian : Teknik Komputer & Jaringan Mata Pelajaran : Sistem Jaringan Komputer Kelas / Semester : XI (sebelas) / I (satu)
Pertemuan ke- : 3
Alokasi Waktu : 2 x 45 menit
A. Standar Kompetensi
Menginstalasi dan mendiagnosa perbaikan perangkat jaringan local (LAN)
B. Kompetensi Dasar
1. Pengantar Jaringan Komputer 2. Terminologi Dasar Jaringan 3. Topologi Jaringan
4. Perangkat Jaringan
5. Pengenalan jenis-jenis kabel UTP 6. Instalasi kabel UTP pada jaringan
C. Tujuan Pembelajaran Umum
1. Mengetahui dan memahami konsep dasar jaringan 2. Mengetahui dan memahami terminologi jaringan 3. Mengetahui dan memahami topologi jaringan 4. Mengetahui dan memahami perangkat jaringan
5. Mengetahui dan memahami proses instalasi kabel UTP pada Jaringan
D. Tujuan Pembelajaran Khusus / Indikator Peserta didik mampu :
2 a. Siswa dapat mengetahui dan memahami dasar jaringan, terminologi jaringan,
macam-macam topologi jaringan dan perangkat jaringan.
b. Siswa dapat menerapkan dasar jaringan, terminologi jaringan, macam-macam topologi jaringan dan perangkat jaringan.
c. Siswa dapat menganalisis dasar jaringan, terminologi jaringan, macam-macam topologi jaringan dan perangkat jaringan.
d. Siswa dapat mengetahui, menerapkan dan menganalisis bagaimana instalasi kabel UTP pada jaringan LAN
2. Aspek Afektif
a. Siswa dapat menanggapi materi yang diajarkan guru dan pendapat dari siswa lain tentang dasar jaringan, terminologi jaringan, macam-macam topologi jaringan dan perangkat jaringan.
b. Siswa dapat menghargai pendapat siswa lain tentang dasar jaringan, terminologi jaringan, macam-macam topologi jaringan dan perangkat jaringan.
3. Aspek Psikomotor
a. Siswa dapat membuat mekanisme tentang dasar jaringan, terminologi jaringan, macam-macam topologi jaringan dan perangkat jaringan.
b. Siswa dapat memiliki keterampilan tentang sistem jaringan komputer.
c. Siswa memiliki keterampilan dalam pemasangan kabel UTP pada jaringan LAN
E. Unit Belajar
1. Klasikal : Guru menjelaskan secara langsung kepada siswa di kelas
2. Indoor : Kegiatan belajar dan mengajar diadakan di dalam kelas dengan strategi guru membawa sample komponen ke kelas untuk menjelaskannya
3. Outdoor : Kegiatan belajar dan mengajar di adakan di luar kelas dengan strategi guru mensimulasikan dan mempraktikan langsung bagaimana instalasi kabel UTP
3 F. Kegiatan Belajar Mengajar (KBM)
1. Metode Pembelajaran
Dalam kegiatan belajar mengajar kali ini kami menggunakan Talking Stick sebagai metode pembelajaran.
2. Media / Bahan
- Buku Materi / Diktat
- Gambar macam-macam topologi jaringan - Gambar perangkat jaringan
F. Sumber Belajar
1. id.wikipedia.org/wiki/Sistem Jaringan Komputer 2. Kurikulum KTSP dan Perangkatnya;
3. Pedoman khusus pengembangan silabus KTSP SMK; 4. Buku-buku penunjang lainnya yang relevan;
5. Internet.
G. Skenario Kegiatan Belajar Mengajar (KBM)
Kegiatan Belajar Mengajar Waktu
4 Guru masuk dan mengucapkan
salam kepada siswa;
Guru mengecek presensi siswa, kebersihan, dan kerapihan ruangan kelas;
Guru mengingatkan kembali tema pembelajaran, kompetensi dasar, dan indikator serta teknik pembelajaran yang akan dilaksanakan;
Siswa menjawab salam guru;
Siswa mengankat tangan apabila namanya dipanggil oleh guru;
Siswa memperhatikan apa yang guru jelaskan;
15 menit
b. Kegiatan inti
50 Menit Guru membahas materi pelajaran
Guru melempar stik kepada salah satu siswa dan memerintahkan kepada siswa yang mendapat stik untuk menjelaskan tentang materi yang telah diberikan;
Guru memperhatikan penjelasan murid
Guru menanyakan kepada siswa apakah ada siswa yang mau menanggapi penjelasan yang telah disampaikan oleh temannya;
Guru menambah materi yang belum
Siswa mendengarkan apa yang guru jelaskan
Siswa yang ditunjuk menjelaskan materi yang telah dipelajari sebelumnya dan siswa yang tidak ditunjuk memperhatikan dan mencatat hal-hal penting dari penjelasan temannya yang selanjutnya akan ditanggapi;
Siswa menanggapi pernyataan yang telah disampaikan oleh temannya sesuai dengan pemahaman yang didapatkannya;
5 dijelaskan oleh siswa ataupun
membenarkan pernyataan yang kurang tepat yang telah disampaikan siswa;
Siswa mendengarkan penjelasan guru sekaligus mencatat hal-hal
yang penting;
c. Kegiatan akhir
25 Menit Guru memerintahkan kepada siswa
untuk mengumpulkan catatan;
Guru memberikan soal latihan yang bersifat kuis;
Guru memberi tahu materi yang akan dipelajari minggu depan;
Siswa mengumpulkan catatannya kepada guru;
Siswa mengerjakan soal tanpa melihat buku catatan dan melihat pekerjaan teman;
Siswa mencatat tugas apa yang guru berikan.;
H. Uraian Materi
1. Pengantar Jaringan Komputer
Jaringan Komputer merupakan hubungan dua atau lebih system komputer yang terpisah, melalui media komunikasi untuk melakukan komunikasi data satu dengan yang lain guna berbagi sumber daya (resource).
Berbagi sumber daya anatara lain: - Data
- Hardware (Printer, CD-Rom) - Perangkat komunikasi
Sebuah jaringan dapat dihubungkan dengan berbagai media komunikasi antara lain : - Kabel
- Radio - Satelit
6 Keuntungan dari jaringan computer :
- Manajemen sumber daya lebih efisien.
- Mempertahankan informasi agar tetap handal dan up-to-date. - Membantu mempercepat proses berbagi data (data sharing).
- Memungkinkan kelompok-kerja berkomunikasi dengan lebih efisien. - Membantu usaha dalam melayani klien mereka secara lebih efektif.
Konfigurasi Jalur adalah jumlah alat yang ada di dalam hubungan (link). Ada dua jenis, antara lain :
a. Point to point
Hubungan antar dua peralatan jaringan. b. Multipoint
Hubungan antar lebih dari dua perangkat jaringan.
Berdasarkan arsitekturnya, jaringan komputer dibedakan menjadi 3, antara lain : - Host Terminal
- Client Server - Peer to peer
2. Terminologi Dasar Jaringan
Jaringan komputer dibangun dalam bentuk dan ukuran yang berbeda-beda, bergantung kondisi dan kebutuhan. Desain dari jaringan komputer sangat pesat perkembangannya. Desain inilah yang disebut network terminology.
Pada awalnya LAN dan WAN merupakan desain orisinal jaringan komputer. Namun saat ini mengalami perkembangan. Sebagai pengetahuan, saat ini “area network “ yang lainnya adalah :
a. Local Area Network (LAN)
Local Area Network (LAN) merupakan komunikasi sejumlah komputer ataupun perangkat komunikasi di dalam suatu area terbatas dengan menggunakan media komunikasi tertentu ( kabel, wireless, dan lain-lain). Bisanya LAN digunakan untuk jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil.
LAN didesain untuk kebutuhan dan kondisi berikut : - Beroperasi dalam area geografis terbatas (kecil)
7 - Memberi akses user-user melalui media dengan bandwidth tinggi
- Menyediakan konektivitas full-time untuk servis-servis local - Melakukan koneksi secara fisik antar perangkat yang berdekatan
- Menyajikan control jaringan secara privat di bawah kendali administrator lokal (Network Administrator).
b. Wide Area Network (WAN)
Wide Area Network (WAN) merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. WAN juga bisa dikatan jaringan komunikasi antara LAN yang satu dengan yang lainnya dipisahkan oleh jarak geografis yang cukup jauh. Misalnya hubungan antara kantor pusat dengan cabang-cabang yang ada di daerah.
Beberapa teknologi WAN yang umum digunakan : - Modem
- ISDN (Integrated Services Digital Network) - DSL (Digital Subscriber Line)
- Frame Relay
- ATM (Asynchronous Transfer Mode - SONET (Synchronous Optical Network)
WAN didesain untuk kebutuhan dan kondisi berikut : - Beroperasi pada area geografis luas
- Mengijinkan akses melalui interface serial dengan kecepatan medium - Menyajikan konektifitas full-time / part-time
- Mengkoneksikan perangakat yang terpisahkan jarak global. c. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN) merupakan jaringan dengan area operasi lebih besar dari LAN tetapi lebih kecil dari WAN(disebuah kota), dengan kapasitas data dan performa hardware yang tinggi.
8 Storage Area Network (SAN) merupakan koneksi-koneksi perangkat penyimpanan melalui teknologi seperti Fibre chanel.
e. System Area Network (SAN)
System Area Network merupakan koneksi-koneksi berperforma hardware tinggi dan kecepatan koneksi tinggi dalam sebuah kelompok konfigurasi.
3. Topologi Jaringan
Topologi jaringan merupakan tampilan fisik jaringan yang menggambarkan penempatan komputer-komputer di dalam jaringan dan bagaimana kabel ditarik untuk menghubungkan komputer-komputer tersebut.
a. Topologi Linier Bus
Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur.
Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.
Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topology star untuk menghubungkan dengan client atau node).
Gambar Topologi Linier Bus Keuntungan dari topologi ini adalah :
9 - Mudah mengkoneksikan komputer atau perangkat lain ke linier bus.
- Jumlah kabel lebih sedikit daripada topologi star. Kelemahan dari topologi ini adalah :
- Jaringan akan terganggu, jika ada salah satu komputer ada yang mati. - Membutuhkan terminator di dua sisi ujung dari jaringan
- Sulit untuk mendiagnosa, jaringan ada masalah atau putus. - Bukan solusi terbaik untuk mengatasi perkantoran yang besar. b. Topologi Star
Menghubungkan semua kabel ke sebuah pusat konsentrator. Konsentrator ini biasanya berupa hub atau switch.
Gambar Topologi Star Keuntungan dari topologi ini adalah :
- Mudah instalasinya
- Tidak akan mempengaruhi jaringan, jika ada komputer atau peripheral yang mati atau tidak digunakan (lebih handal)
- Mudah untuk mendiagnosa permasalahan jaringan. Kelemahan dari topologi ini adalah :
- Membutuhkan lebih banyak kabel daripada linier bus
- Jika konsentrator (hub/switch) rusak, maka jaringan akan terputus
- Lebih mahal daripada linier bus, karena membutuhkan peralatan tambahan yaitu konsentrator.
10 Topologi ring menghubungkan komputer-komputer sepanjang lintasan tunggal yang kedua ujungnya digabung sehingga membentuk suatu lingkaran (ring). Lingkaran yang dimaksud adalah lingkaran logis, yang jika dilihat secara fisik tidak berbentuk lingkaran sama sekali tetapi lebih mirip topologi star.
Topologi ring umumnya digunakan di dalam jaringan token ring dan Fiber Distributed Data Interface (FDDI) yang banyak digunakan sebagai backbone (jaringan tulang punggung) berkecepatan tinggi.
Pada topologi ini, kerusakan pada salah satu komputer akan berpengaruh terhadap jaringan secara keseluruhan dan tentu saja akan mempersulit proses diagnosa. Penambahan dan pemindahan komputer juga akan mengganggu jaringan yang sedang berjalan.
Gambar Topologi Ring
Keuntungan dari penggunaan topologi ring:
- Tidak ada komputer yang memonopoli jaringan, karena setiap komputer mempunyai hak akses yang sama terhadap token.
- Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan. Topologi ring mempunyai kekurangan sebagai berikut:
- Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
- Sulit untuk mengatasi kerusakan di jaringan yang menggunakan topologi ring.
- Menambah atau mengurangi komputer akan mengacaukan jaringan.

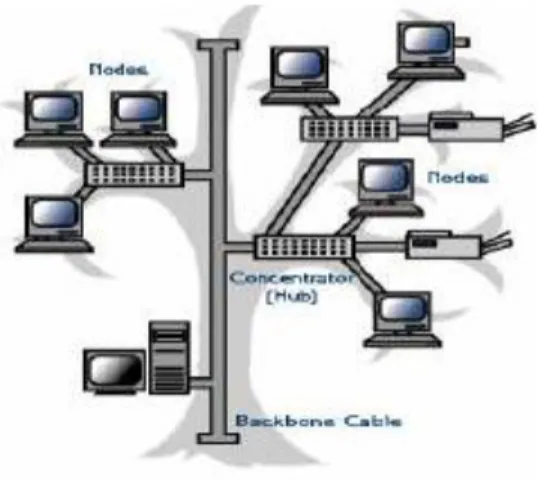

11 d. Topologi Tree
Topologi tree dapat berupa gabungan dari topologi star dengan topologi bus. Namun saat ini topologi tree merupakan kumpulan topologi star yang memiliki hirarki, sehingga antar hirarki ada aturan masing-masing.
Gambar Topologi Tree e. Topologi Mesh
Di antara topologi yang lain topologi mesh memiliki hubungan yang berlebihan antara peralatan-peralatan yang ada. Jadi susunannya, setiap peralatan yang ada didalam jaringan saling terhubung satu sama lain. Dapat dibayangkan jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang terhubung.
Gambar Topologi Mesh
Keuntungan dari penggunaan topologi mesh:
12 - Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang
berlebih.
- Relatif lebih mudah untuk dilakukan troubleshoot. Topologi mesh mempunyai kekurangan sebagai berikut:
- Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan-peralatan yang terhubung semakin meningkat jumlahnya.
- Biaya yang besar untuk memelihara hubungan yang berlebih.
4. Perangkat Jaringan
Perangkat jaringan adalah semua komputer , peripheral, interface card dan perangakat tambahan yang terhubung ke dalam sutu sistem jaringan komputer untuk melakukan komunikasi data.
Gambar Sistem Jaringan Komputer a. Server
Server merupakan pusat kontrol dari jaringan komputer. Biasanya berupa komputer berkecepatan tinggi dengan kapasitas RAM yang besar dan memiliki space hardisk cukup besar pula. Sistem operasi yang digunakan merupakan sistem operasi khusus yang dapat memberikan berbagai layanan bagi workstation.
13 b. Workstation
Semua komputer yang terhubung dengan jaringan dapat dikatakan sebagai workstation. Komputer ini yang melakukan akses ke server guna mendapat layanan yang telah disediakan oleh server.
c. Network Interface Card (NIC)
NIC sering disebut Ethernet Card, digunakan untuk menghubungkan sebuah komputer ke jaringannya. NIC memberikan suatu koneksi fisik antara kabel jaringan dengan bus internal komputer.
Gambar NIC d. HUB
Disebut juga reapeater hub merupakan komponen jaringan yang digunakan di dalam jaringan 10Mbps tradisional untuk menghubungkan komputer-komputer dalam jaringan skala kecil (LAN). Pada perangkat hub, semua anggota jaringan yang terhubung dengan perangakat ini melakukan transmisi data pada jaringan (collision domain). Ini berarti, jika lebih dari satu komputer mengirim data ke jaringan secara bersamaan, maka tidak satupun computer yang dapat memanfaatkan 100% bandwidth jaringan yang tersedia.
14 Gambar HUB
e. SWITCH
Switch adalah device sederhana yang juga berfungsi untuk menghubungkan multiple komputer. Switch memang identic dengan hub, tetapi switch lebih cerdas dan memiliki performa tinggi dibanding hub.
Secara tipikal berikut kelebihan dari switch :
- Mampu menginspeksi paket-paket data yang mereka terima - Mampu menentukan sumber dan tujuan paket yang melaluinya - Mampu mem-forward paket-paket dengan tepat.
Switch terbagi menjadi dua tipe utama; switch layer-2 dan layer-3. Switch layer-2 bekerja pada layer datalink model OSI dan berdasarkan teknologi bridging.Switch tipe ini membangun koneksi logika antar port berdasarkan pada alamar MAC.
Switch layer-3 beroperasi pada layer-3 dari OSI model dan berdasarkan teknologi routing. Switch seperti ini membangunkoneksi logika antar port berdasarkan alamat jaringan. Switch switch ini dapat digunakan untuk menghubungkan jaringan-jaringan yang berbeda dalam suatu internetwork. Switch ini kadang disebut switch routing atau switch multilayer.
f. REPEATER
Repeater bekerja meregenerasi atau memperkuat sinyal-sinyal yang masuk. Pada ethernet kualitas transmisi data hanya dapat bertahan dalam range waktu dan jangkauan terbatas, yang
selanjutnya mengalami degradasi. Repeater akan berusaha mempertahankan integritas sinyal dan mencegah degradasi sampai paket-paket data menuju tujuan.
15 Adapun kelemahan repeater, perangkat ini tidak dapat melakukan filter traffic jaringan. Data (bits) yang maasuk ke salah satu port dikirim ke luar melalui semua port. Dengan demikian data akan tersebar ke segmen-segmen LAN tanpa memperhitungkan apakah data tersebut dibutuhkan atau tidak.
g. BRIDGE
Bridge adalah perangkat jaringan yang digunakan untuk memecah jaringan yang besar. Bridge bekerja pada layer data-link dari model OSI.
Bridge bekerja dengan mengenali alamat MAC asal yang mentransmisi data ke jaringan dan secara otomatis membangun sebuah table internal. Tabel ini berfungsi untuk menentukan ke segmen mana paket akan di route dan menyediakan kemampuan filtering.
Cara kerja bridge :
Setelah mengetahui ke segmen mana paket akan disampaikan, bridge melanjutkan pengiriman langsung ke segmen tersebut. Jika bridge tidak mengenali alamat tujuan paket, maka paket akan difordward ke semua segmen yang terkoneksi kecuali segmen alamat asalnya. Dan jika alamat tujuan berada dalam segmen yang sama dengan alamat asal, bridge akan menolak paket. Bridge juga melanjutkan paket-paket broadcast ke semua segmen kecuali segmen asalnnya.
Gambar Bridge h. ROUTER
16 Router adalah perangkat jaringan yang digunakan untuk menghubungkan satu jaringan dengan jaringan lainnya untuk mendapatkan route (jalur) terbaik. Router bekerja pada layer network dari model OSI untuk memindahkan paket-paket antar jaringan menggunakan alamat logikanya. Router memliki table routing yang melakukan pencatatan terhadap semua alamat jaringan yang diketahui dan lintasan yang mungkin dilalui serta waktu tempuhnya.
Router bekerja hanya jika protocol jaringan yang dikonfigurasi adalah protokol yang routable seperti TCP/IP atau IPX/SPX. Ini berbeda dengan bridge yang bersifat protocol independent.
I. Alat Evaluasi 1. Penilaian Catatan
No Poin Penilaian Skor
1 Siswa merangkum materi dengan bahasa sendiri
30
2 Siswa dapat menyimak dan mencatat apa yang dijelaskan oleh siswa lain
30
3 Siswa merangkum bahan materi secara sistematis
20
4 Kelengkapan catatan siswa 20
2. Soal Kuis
a. Sebutkan keuntungan dari system jaringan computer (minimal 4)! Jawab :
1) Manajemen sumber daya lebih efisien.
2) Mempertahankan informasi agar tetap handal dan up-to-date. 3) Membantu mempercepat proses berbagi data (data sharing).
4) Memungkinkan kelompok-kerja berkomunikasi dengan lebih efisien. 5) Membantu usaha dalam melayani klien mereka secara lebih efektif. Skor 30
17 b. Sebutkan macam-macam dari area network dan jelaskan (minimal 3) !
Jawab :
1) Local Area Network (LAN) merupakan komunikasi sejumlah komputer ataupun perangkat komunikasi di dalam suatu area terbatas dengan menggunakan media komunikasi tertentu ( kabel, wireless, dan lain-lain)
2) Wide Area Network (WAN) merupakan komunikasi antar LAN, antara LAN yang satu dengan yang lainnya dipisahkan oleh jarak geografis yang cukup jauh. Misalnya hubungan antara kantor pusat dengan cabang-cabang yang ada di daerah.
3) Metropolitan Area Network (MAN) merupakan jaringan dengan area operasi lebih besar dari LAN tetapi lebih kecil dari WAN(disebuah kota), dengan kapasitas data dan performa hardware yang tinggi.
4) Storage Area Network (SAN) merupakan koneksi-koneksi perangkat penyimpanan melalui teknologi seperti Fibre chanel.
5) System Area Network (SAN) merupakan koneksi-koneksi berperforma hardware tinggi dan kecepatan koneksi tinggi dalam sebuah konfiurasi cluster. Skor 30
c. Sebutkan dan jelaskan macam-macam topologi jaringan dan gambarkan skemanya! Jawab :
1) Topologi Linier Bus merupakan topologi yang mudah mengkoneksikan komputer atau perangkat lain ke linier bus dan jumlah kabel lebih sedikit daripada topologi star.
18 3) Topologi Ring menghubungkan komputer-komputer sepanjang lintasan tunggal
yang kedua ujungnya digabung sehingga membentuk suatu lingkaran (ring).
4) Topologi Tree dapat berupa gabungan dari topologi star dengan topologi bus. Namun saat ini topologi tree merupakan kumpulan topologi star yang memiliki hirarki, sehingga antar hirarki ada aturan masing-masing.
19 5) Topologi Mesh memiliki hubungan yang berlebihan antara peralatan-peralatan
yang ada.
Skor 40
Bandung, Juli 2012
Dosen, Guru PLP
Drs. Ganti Depari, ST.M.Pd Hajah Ukhti Zumara
