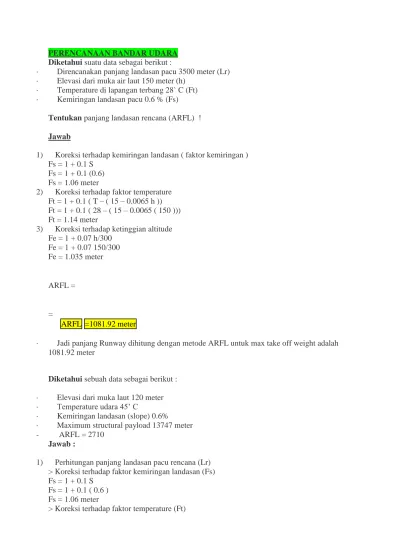

PERENCANAAN BANDAR UDARA Diketahui suatu data sebagai berikut :
· Direncanakan panjang landasan pacu 3500 meter (Lr) · Elevasi dari muka air laut 150 meter (h)
· Temperature di lapangan terbang 28` C (Ft) · Kemiringan landasan pacu 0.6 % (Fs)
Tentukan panjang landasan rencana (ARFL) ! Jawab
1) Koreksi terhadap kemiringan landasan ( faktor kemiringan ) Fs = 1 + 0.1 S
Fs = 1 + 0.1 (0.6) Fs = 1.06 meter
2) Koreksi terhadap faktor temperature Ft = 1 + 0.1 ( T – ( 15 – 0.0065 h )) Ft = 1 + 0.1 ( 28 – ( 15 – 0.0065 ( 150 ))) Ft = 1.14 meter
3) Koreksi terhadap ketinggian altitude Fe = 1 + 0.07 h/300 Fe = 1 + 0.07 150/300 Fe = 1.035 meter ARFL = = ARFL =1081.92 meter
· Jadi panjang Runway dihitung dengan metode ARFL untuk max take off weight adalah 1081.92 meter
Diketahui sebuah data sebagai berikut : · Elevasi dari muka laut 120 meter · Temperature udara 45’ C
· Kemiringan landasan (slope) 0.6%
· Maximum structural payload 13747 meter - ARFL = 2710
Jawab :
1) Perhitungan panjang landasan pacu rencana (Lr) > Koreksi terhadap faktor kemiringan landasan (Fs) Fs = 1 + 0.1 S
Fs = 1 + 0.1 ( 0.6 ) Fs = 1.06 meter
Ft = 1 + 0.01 ( T – ( 15 – 0.0065 h )) Ft = 1 + 0.01 (45 – (15 – 0.0065 ( 120 ))) Ft = 1.3078 meter
> Koreksi terhadam kemiringan attitude (Fe) Fe = 1 + 0.07 h/300
Fe = 1 + 0.07 120/300 Fe = 1.028 meter
2) Setelah dilakukan koreksi terhadap faktor-faktor di atas, maka panjang Runway Perencanaan (Lr) untuk pesawat B747 adalah :
Lr = ARFL x Fs x Ft x Fe
Lr = 2710 x 1.06 x 1.3078 x1.028 Lr = 3861.976 >>> 3862 meter
Perhitungan Panjang Runway (Landasan Pacu) Oleh : I Made Utarka
I. Perhitungan Kebutuhan Panjang Landas Pacu (Runway)
Kebutuhan panjang landas pacu (runway) dipengaruhi oleh beberapa factor antara lain : 1. Karakteristik pesawat kritis (critical aircraft) yang akan beroperasi baik untuk keperluan lepas landas (take-off) maupun mendarat (landing).
2. Kondisi Cuaca, baik angin maupun temperatur
3. Kondisi landas pacu (runway) seperti kekasaran permukaan runway maupun kemiringan (slope) permukaan.
4. Lokasi Bandar udara yaitu ketinggian atau elevasi dari permukaan laut yang akan berpengaruh terhadap tekanan udara.
Kriteria perhitungan panjang runway yang digunakan adalah sebagai berikut : 1. Operating Empty Weight (OEW) pesawat kritis yang akan beroperasi 2. Pay Load untuk penerbangan dengan jarak terjauh.
3. Landing Weight pada Bandar Udara tujuan tidak boleh melebihi maximum structural landing weight yang diijinkan pesawat tersebut.
4. Kebutuhan bahan bakar selama perjalanan untuk keperluan climb, cruise dan descent. 5. Take-off weight pesawat dihitung dengan menjumlahkan berat bahan bakar yang
diperlukan dengan OEW, atau menggunakan grafik Payload/Range dari Boeing. Berat take-off tidak boleh melebihi Maksimum Take-take-off Weight (MTOW) yang diijinkan untuk pesawat tersebut.
Contoh Data-data Critical Aircraft untuk Bandara Internasional yang akan mengoperasikan pesawat berbadan lebar (wide body aircraft) sejenis Boeing B-747-400 adalah sebagai berikut :
1. Critical Aircraft adalah : Boeing B747-400
2. Aircraft Dimension/characteristic (sumber Boeing) adalah sebagai berikut : • Wing Span : 64,92 m
• Tail Height : 19,51 m
• Typical Seating capacity : Upper Deck ; 42 buisness class Lower deck : 24 first; 32 Buisness and 302 economy Total : 402 seats
• MTOW : 396.894 Kg.
• Max. Design Landing Weight : 285.764 kg
• Spec Operating Empty Weight (OEW) : 178.756 kg. • Max. Structural Pay Load : 67.319 kg.
• Usable Fuel capacity : 215.991 ltr.= 173.426 kg • OEW + Max. Payload : 246.075 kg
I.1 Perhitungan Kebutuhan Panjang Lepas Landas (Take-off.)
Kebutuhan panjang landas pacu untuk keperluan take-off, dengan beban 336,00 ton (contoh untuk jarak tempuh sekitar 3.410 NM= 6.310 km), dengan menggunakan Grafik yang dikeluarkan oleh Boeing (zero wind), maka diperoleh panjang landas pacu (runway), untuk sea level adalah 2.250 m.
Koreksi karena elevasi
Panjang runway bertambah sebesar 7 % setiap kenaikan 1000 feet (304,8 m) diatas Mean Sea Level (MSL).
Fc = 1 + (0,07 x El/304,8.) dimana : Fc Faktor koreksi karena elevasi El. = elevasi Bandar udara (m)
Fc = 1 + (0,07 x 19,161/304.8) = 1,0044
Koreksi akibat temperatur :
Panjang runway bertambah 1 % setiap kenaikan 1˚C dari Airport Reference Temperature (ART). Setiap kenaikan 1000m dari elevasi muka air laut (MSL), maka temperature turun 6.5
˚C.
Ft = 1 + (0.01 x (T- (15-0.0065E)
Dimana : Ft = factor koreksi akibat temperature
T = Airport Reference Teperature (˚C.)=30 ˚C (Data PT. AP-II) E = Elevasi runway = 19,161 m (contoh)
Jadi :
Ft = 1+ (0,01x (30- (15-0,0065x19,161) = 1,151
Koreksi terhadap kemiringan (slope) centerline runway :
Panjang runway akan dikoreksi sebesar 10 % untuk setiap 1 % perbedaan slope runway. Fg = 1 + (0,1 x G)
Dimana : Fg = factor koreksi akibat kemiringan runway (m) G = slope rata-rata (%) = 0,9 % (data dari PT. AP-II)
Fg = 1 + (0,1 x 0,9) = 1,09
Dengan demikian panjang runway untuk keperluan take-off adalah : L = 2250 x 1.151 x 1.0044x1.09 = 2. 835 m. dibulatkan menjadi 2850 m
Perhitungan kebutuhan panjang take-off diatas menggunakan grafik dengan asumsi tidak ada angin (zero wind), jadi kalau ada head wind akan mengurangi kebutuhan panjang take-off.
I.2 Perhitungan Kebutuhan Panjang Pendaratan (landing)
Dengan menggunakan Grafik dari Boeing untuk FAR Landing Runway Length Requirements – FLAPS 30 terlampir, dengan menggunakan data MDLW = 260.362 kg diperoleh panjang runway untuk landing adalah 2000 m.
Grafik tersebut adalah pada kondisi dry condition (permukaan kering), sehingga perlu dikoreksi kalau runway dalam kondisi basah (slippery) sebesar 15 %, sehingga panjang
runway untuk landing menjadi : L = 2000 + (0,15 x 2000) = 2300 m.
Runway extension from length 2500 m to
3000 m, for future operation of wide body aircraft Boeing B-747-400. as shown on the picture
runway extension is under construction,
using flexible pavement with cement treated base
and asphalt concrete. This extension of the existing runway, afected to relocation of many utilities like
Approach Lighting System Category I, Threshold light, and also Navigation system PAPI, Midle Marker and Glide Path + DME
